・ 各部の名前とはたらき

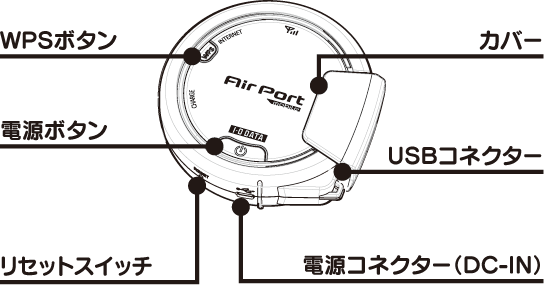

上面図



名称 状態

WPSボタン

本製品とWPS対応機器を接続するために使用します。(3秒以上押す)

電源ボタン 本製品の電源をON/OFFします。(3秒以上押す)
リセットスイッチ 本製品を出荷時設定に戻す場合に使用します。
⇒【出荷時設定に戻す】
カバー 開けるとバッテリーを出し入れできます。
USBコネクター データ通信カードを接続します。
電源コネクター(DC-IN) 添付のACアダプターを接続し、バッテリーを充電します。
⇒【バッテリーを充電する】



▼ランプ

名称 状態

(電波強度ランプ)
データ通信カードの電波強度を表示します。
青点灯

普通〜非常に強い

橙点灯 弱い
橙点滅 非常に弱い
消灯 圏外

※電波強度ランプに対応していないデータ通信カードがあります。詳しくは弊社ホームページをご覧ください。
INTERNET 使用状態を表示します。
青点灯 基地局へ接続中
青点滅 基地局へ接続試行中

※WPSボタンを押したとき
点滅 設定中
点灯 消灯:設定完了
CHARGE 充電の状態を表示します。
赤点灯 充電中
消灯 充電完了または中断
赤点滅 充電エラー

※本製品の使用と同時に充電した場合など、充電中にバッテリーの温度が高くなると、一時的に充電が中断する場合があります。

電源ランプ
バッテリーの残量を表示します。
消灯 電源OFF
青点灯 多い
橙点灯 少ない
橙点滅 非常に少ない
