各部の名前、動作環境、仕様
各部の名前とはたらき

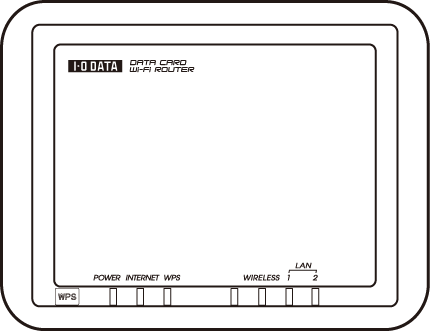

上面
▼ランプ
名称
色
状態
POWER
青
点灯
電源ON
INTERNET
青
点灯
インターネット接続中
点滅
インターネットへ接続試行中
※接続できない場合は、点滅が速くなります。
WPS
青
点滅
WPS検出開始(120秒)
WIRELESS
青
点灯
無線LANが有効
点滅
無線LANと通信中
LAN1/LAN2
青
点灯
有線LANを接続済
点滅
有線LAN機器と通信中
名称
状態
WPSボタン
本製品とWPS対応機器を接続するために使用します。
【ゲーム機やiPhoneをつなぐ】
をご確認ください。

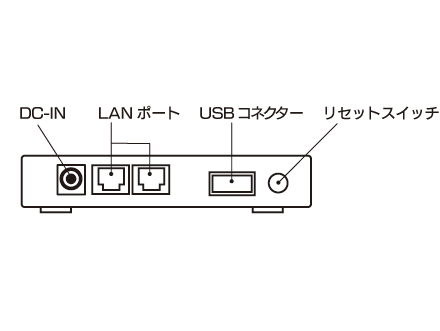

背面
名称
状態
DC-IN
添付のACアダプターを接続します。
LANポート
パソコンやハブ(ローカルネットワーク側)を接続するためのポートです。(10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。)
USBコネクター
USBタイプのデータ通信カードを利用する場合に使用します。
リセットスイッチ
本製品の設定を初期値に戻します。本製品設定画面のパスワードを忘れてしまった場合などに使用します。
【出荷時設定に戻す】
をご確認ください。
