本製品をパソコンに接続する手順を説明します。

本製品を接続する
1

周辺機器とパソコンの電源を切り、パソコンの電源ケーブルをコンセントから抜きます。



2

パソコンのルーフカバー、5インチベイのカバーを外し、本製品を取り付けます。
(ルーフカバー、5インチベイのカバーについてはパソコンの取扱説明書をご覧ください。)


3

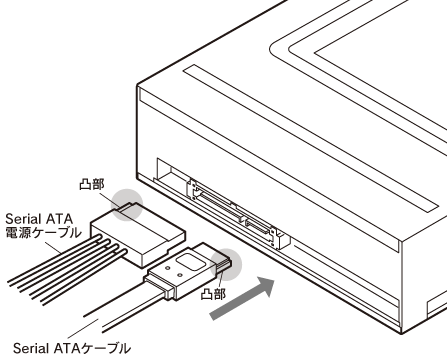

各ケーブルを接続します。
@Serial ATAケーブル パソコン本体から出ているSerial ATAケーブルを、本製品のSerial ATAコネクターに接続します。

ASerial ATA電源ケーブル

パソコン本体から出ているSerial ATA電源ケーブルを本製品のSerial ATA電源コネクターに接続します。



本製品にはSerial ATAケーブルおよびSerial ATA電源ケーブルを添付しておりません。

パソコン本体にSerial ATAケーブルおよびSerial ATA電源ケーブルがない場合は、別途ご用意ください。

ケーブルを差し込むときはケーブルの向きにご注意ください。
Serial ATAケーブルの凸部が右側、Serial ATA電源ケーブルの凸部が左側になるように挿入します。
逆向きでは押し込めないようになっていますが、無理に差し込もうとするとコネクターが破損します。
パソコンによってはSerial ATAケーブルの形状が上図と若干異なる場合があります。Serial ATAケーブルであれば仕様は同じですので、凸部の向きにだけご注意いただき、ご使用ください。


4

添付の取り付けネジで本製品をとめます。
お使いの機種によって、ネジ穴の場所や数が異なります。詳しくは、パソコンの取扱説明書をご覧ください。


5

パソコンのルーフカバーを取り付け、ケーブルや周辺機器を元に戻します。

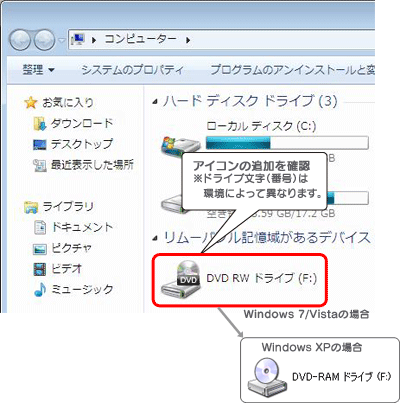

6 パソコンを起動し、[コンピュータ](または[マイコンピュータ])で本製品のアイコンが追加されていることを確認してください。
(アイコンが追加されていない場合は、【困ったときには〜Q&A】「本製品のアイコンがマイコンピュータ(または「コンピュータ」)に表示されない」をご参照ください。)

(画面例:Windows 7でメディア未挿入時 )
アイコンが追加されていることを確認してください。


OSや挿入しているメディアによって、表示されるドライブの名称は異なります。
