各部の名前とはたらき
動作環境
仕様、出荷時設定表



各部の名前とはたらき

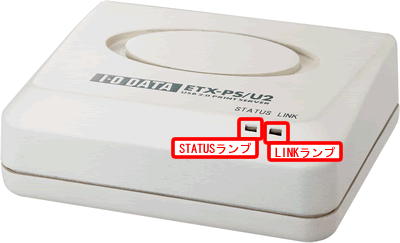

▼前面


名称

状態

[STATUS]ランプ

現在の状態表示用のランプです。
(詳しくは下をご覧ください。)

[LINK]ランプ

ネットワーク状態表示用のランプです。
(詳しくは下をご覧ください。)

本体の状況に応じて下のように点灯、点滅します。

状態

[STATUS](橙色)
[LINK](緑色)

電源ON時

消灯
点灯→消灯

起動中

-
点滅

通常時(LINK時)

-
点灯

通常時(非LINK時)

-
点滅

印刷時

点滅
点滅

ステータス印刷中

点滅
点滅

設定初期化中

点滅(ゆっくり)
点滅(ゆっくり)

エラー時

点灯
点灯

バージョンアップ中

点滅
点滅

ランプの動作に異常がある

【困った時には】

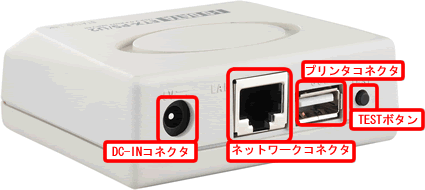

▼背面

名称

状態

DC-INコネクタ

付属の専用ACアダプターを接続します。

ネットワークコネクタ

10BASE-T/100BASE-TX用ネットワークケーブルを接続します。
※LANケーブルは添付しておりません。別途ご用意ください。

プリンタコネクタ
USB:Aタイプ

USBケーブルを使用して、プリンタのUSBポートに接続します。
※USBケーブルは添付しておりません。別途ご用意ください。

TESTボタン

テスト印字を行う場合や工場出荷時の設定に戻すボタンです。
(詳しくは【テスト印刷する】や、【出荷時設定に戻す】をご覧ください。)

ページトップへ戻る

動作環境



本製品の設定に必要な環境

本製品を使用するには、以下の環境の設定用パソコンで設定する必要があります。

設定用パソコン
LANアダプターを搭載し、TCP/IPが正常に動作して、Webブラウザがインストールされた下記の環境

サポート対象 対応環境

機種

OS
NEC PC98-NXシリーズ
DOS/Vマシン
※弊社では、OADG加盟メーカーのDOS/Vマシンで動作確認しています。
Windows XP
Windows 2000
Windows Me
Windows 98(Second Edition含む)
Windows NT 4.0(SP4以上)
NEC PC-9821シリーズ Windows 2000
Windows 98(Second Edition含む)
Windows NT 4.0(SP4以上)
PowerPCを搭載したApple Macintoshシリーズ Mac OS X 10.1〜10.3.7
Mac OS 8.1〜9.2.2

LAN環境

LANアダプタが正常に動作し、TCP/IPが利用できること
Webブラウザ
Windows
Internet Explorer 5.5以上
Mac OS
Internet Explorer 5.0以上
弊社では、上記のOSでご利用いただく場合のみをサポート範囲とさせていただいております。上記以外のOSでご利用いただく場合のサポートは行っておりませんのでご了承ください。



印刷できるパソコン

本製品と同じネットワーク上にある下記のいずれかの機種で印刷できます。

環境1
パソコン
NEC PC98-NXシリーズ
DOS/Vマシン
NEC PC-9821シリーズ
OS(日本語版)
Windows XP (NEC PC-9821シリーズを除く)
Windows 2000
Windows NT 4.0(SP4以上)
Windows Me (NEC PC-9821シリーズを除く)
Windows 98(Second Edition含む)
LAN環境
LANアダプターが正常に動作し、TCP/IPが利用できること

環境2
パソコン
G3プロセッサ以上のPowerPCを搭載した
Apple Macintoshシリーズ
OS(日本語版)
Mac OS X 10.1〜10.3.7
LAN環境
LANアダプターが正常に動作し、Ethernet上でTCP/IPまたはAppleTalkが利用できること
(EtherTalkが利用できること)

環境3
パソコン
PowerPCを搭載したApple Macintoshシリーズ
OS(日本語版)
Mac OS 8.1〜9.2.2
LAN環境
LANアダプターが正常に動作し、Ethernet上でAppleTalkが利用できること
(EtherTalkが利用できること)



本製品を接続できるプリンタ

USB 2.0/1.1準拠のUSB Bコネクタを持つプリンタ
※USBケーブルは添付しておりません。別途ご用意ください。(パソコンとプリンタを接続していたケーブルがご利用いただけます。)
Microsoft Windows Printing System(WPS)専用のプリンタは、仕様上本製品でのご利用はできません。
プリンタメーカーが独自に採用しているプリンティングシステムには対応していない場合があります。
Macintoshから非PostScriptプリンタへ印刷する場合は、プリンタメーカーが供給するEtherTalk対応プリンタドライバが必要です。
本製品とプリンタは直接接続してください。USBハブ経由ではご利用いただけません。
プリンタ⇔パソコン間での双方向通信は無効となります。インク残量の確認や両面印刷などへの特殊な処理は行えなくなる場合があります。
印刷する各機種・各OSに対応するプリンタドライバが必要です。MacOS(Classic)ではEtherTalk対応のドライバが必要です。



対応プロトコル

TCP/IP
EtherTalk(Ethernet上で利用可能なAppleTalk)

ページトップへ戻る
仕様、出荷時設定表


仕様

商品名

USB 2.0/1.1準拠プリンタ用 LANプリントサーバー

製品型番

ETX-PS/U2

LED表示

LINK、STATUSランプ

外形寸法

80(W)x65(D)x27(H)mm(突起部含まず)

質量

約70g(ACアダプター含まず)

使用温度範囲

5〜40℃

使用湿度範囲

20〜90%(結露しないこと)

ACアダプター

入力:AC 100V
出力:DC 5V 2A

電源電圧

DC +5V±5%

消費電流(MAX)

5V/900mA

取得規格

VCCI Class B
▼ネットワーク部

準拠規格

IEEE802.3、IEEE802.3u

インターフェイス

RJ-45(10BASE-T/100BASE-TX) x 1
▼プリンタ部

準拠規格

USB 2.0/1.1

インターフェイス

USB Aコネクタ

出荷時設定表

メニュー

サブメニュー

工場出荷時設定値 設定有効タイミング
TCP/IP

IPアドレス

192.168.0.100
リセット(RESET)後有効

サブネットマスク

255.255.255.0

ゲートウェイアドレス

255.255.255.255

DHCP

無効(Disable)
SNMPは設定後有効、
その他はリセット(RESET)後有効

SNMP

public
EtherTalk

プリンタ

未定義
リセット(RESET)後有効

ゾーン

未設定
(デフォルトゾーン)

タイプ

PS printer

オブジェクト

IO_xxxxxxx.LPT1

PSバイナリ

無効(Disable)
有効/無効 有効
SMB

ホスト名

Ioxxxxxx
リセット(RESET)後有効

ワークグループ名

未設定

有効/無効

有効
パスワード

-

IODATA
(半角大文字)
設定直後有効

●SNMPについて

本製品はネットワーク管理プロトコルのSNMPに対応しており、SNMPマネージャソフトウェアにより管理することができます。

SNMPバージョン

SNMPv1(RFC1157)準拠
(SNMPv2には対応していません。)

トランスポートプロトコル

UDP/IP

コミュニティ名

Read-Onlyコミュニティ名および
Read-Writeコミュニティ名を設定可

対応MIB

IB-U(RFC-1213)の一部
I-O DATA Private MIBの一部

対応PDU

GetRequest、GetNextRequest、SetRequest、GetResponse
SNMPでの管理方法については、各SNMPマネージャソフトウェアの操作マニュアルをご覧ください。
