| １． |
パソコンと接続された周辺機器の電源を切り、電源ケーブルを抜き取ります。 |
| |
|
| ２． |
本製品をPCIスロットに取り付けます。 |
|
 |
|
| ● |
 |
PCI スロットに正しく差し込まれたことを確認してください。 |
| ● |
|
パソコンによって、PCI スロットの位置や向きが異なります。
詳しくは、パソコンの取扱説明書をご覧ください。 |
|
|
|
|
| ロープロファイルPCI に取り付ける |
| ① |
|

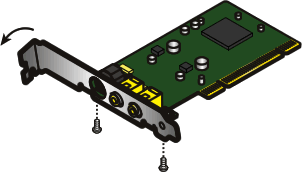

金具を固定しているネジを取り外します。 |
| ② |
|
基板に傷を付けないように、金具を傾けて取り外します。 |
|
|
|
| |
|
 |
| |
|
|
| ③ |
|

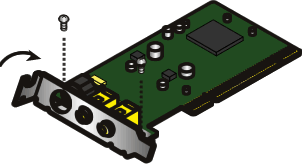

基板に傷を付けないように、添付のロープロファイル対応金具を傾けて取り付けます。 |
| ④ |
|
先ほどのネジで金具を固定します。 |
|
|
|
| |
|
 |
|
|
| |
|
| ３． |
パソコン・周辺機器の電源ケーブルを元に戻します。 |
