本体ボタンで本製品を設定するための、基本的な操作をご案内します。

まずは ボタンのどれかを押す

1. どれでも良いので、 ボタンを押します。



2. ボタンガイドと映像情報が表示されます。



その後、操作したいボタンを押す

ボタンガイドを見ながら、操作したい内容に対応したボタンを押します。

⇒ それぞれの設定ができます。

■ 入力切換
表示する入力端子の映像を選びます。

⇒ 入力を切り換える

■ 音量
音量を調節します。

⇒ 音量を調節する

■ 輝度
輝度を調節します。

⇒ 輝度を調節する

■ メニュー
その他の設定ができる、スタートメニューを表示します。

⇒ その他の設定をする

リモコンでの操作

本体ボタンでの操作

リモコンでの操作

本体ボタンでの操作

1. ボタンのどれかを押す



2. ボタンガイドと映像情報が表示されます。



3. ［音量］のボタンを押す

4. 音量を調節し、［適用］のボタンを押す

   ⇒ 音量が設定されます。



リモコンでの操作

本体ボタンでの操作

リモコンでの操作

本体ボタンでの操作

1. ボタンのどれかを押す



2. ボタンガイドと映像情報が表示されます。



3. ［輝度］のボタンを押す

4. 輝度を調節し、［適用］のボタンを押す

   ⇒ 輝度が設定されます。



どの入力端子の映像を表示するか切り換えます。

リモコンでの操作

本体ボタンでの操作

リモコンでの操作

本体ボタンでの操作

1. ボタンのどれかを押す



2. ボタンガイドと映像情報が表示されます。



3. ［入力切換］のボタンを押す

4. 映像を表示する入力端子を選び、［適用］のボタンを押す

   ⇒ 選んだ入力端子の映像が表示されます。



通常の画面（親画面）とは別で、他の入力の映像を「子画面」として表示できます。

子画面を表示する

子画面の映像を切り換える

音声を切り換える（親画面 ⇔ 子画面）

子画面のサイズを変更する（3 段階）

子画面の位置を変更する（4 か所）

子画面を表示する

ボタンを押すたびに、子画面の状態を切り換えます。
PiP→PbP→切→PiP－…

子画面の映像を切り換える

［入力切換］を押すたびに、子画面に表示される入力端子の映像を切り換えます。
［親子切換］を押すと、親画面と子画面の映像を入れ換えます。

音声を切り換える（親画面 ⇔ 子画面）

子画面のサイズを変更する（3 段階）

※ PiP だけに有効な設定です。

子画面の位置を変更する（4 か所）

※ PiP だけに有効な設定です。

リモコンでの操作

本体ボタンでの操作

リモコンでの操作

［メニュー］を押すと、メインメニューが表示されます。

本体ボタンでの操作

1. ボタンのどれかを押す



2. ボタンガイドと映像情報が表示されます。



3. ［メニュー］のボタンを押す

   ⇒ スタートメニューが表示されます。



   スタートメニュー

   スタートメニューでは、★が付いた「お気に入り項目」と「メインメニュー」が表示されます。

   お気に入り項目
   ★が付いた３つの項目がそれです。そこに登録された項目を直接表示することができます。
   ご購入時、「コントラスト」と「色温度」が登録されています。
   新たにお気に入り項目に登録する方法については、項目をお気に入り登録するをご覧ください。

   メインメニュー
   メインメニューを表示します。

4. 設定する項目が★お気に入り項目にある場合
   お気に入りを選んで［決定］のボタンを押す

   ⇒ 選んだ項目を設定できます。



   その他の項目を設定する場合
   ［メインメニュー］を選んで［決定］のボタンを押す

   ⇒ メインメニューが表示されます。
   設定する項目を選んで、［決定］のボタンを押してください。



1. メインメニューを開く

2. 「お気に入り」として登録する項目まで移動する



   お気に入りに登録できる項目

   値の設定をする直前の項目を登録操作できます。

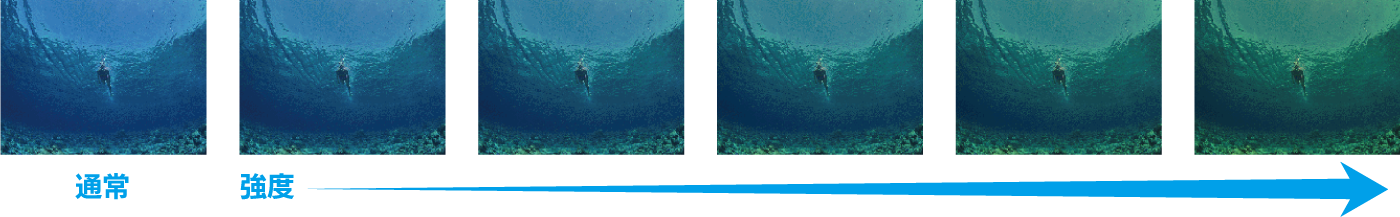

   例：ブルーR、画面モード　など

   ※ 映像などのメニューグループや、ブルーRの5といった設定値そのものを登録することはできません。

   ※ 一部登録できない項目があります。

3. 本体にある［決定］のボタンを２秒間押し続ける

4. ３つのお気に入り枠のどこに登録するかを選び、［決定］のボタンを押す

   ⇒ 選んだ項目がお気に入りとして登録されます。



   すでに登録済みの枠にも上書き登録できます

   お好みの項目に差し替えてお使いください。

液晶ディスプレイには、映像にメリハリを付け、鮮やかに表現するエンハンストカラー機能があります。

1. メインメニューを開く

2. ［映像］→［エンハンストカラー］を開く



3. エンハンストカラーの強さを調節し、［適用］のボタンを押す

   ⇒ エンハンストカラー機能が設定されます。

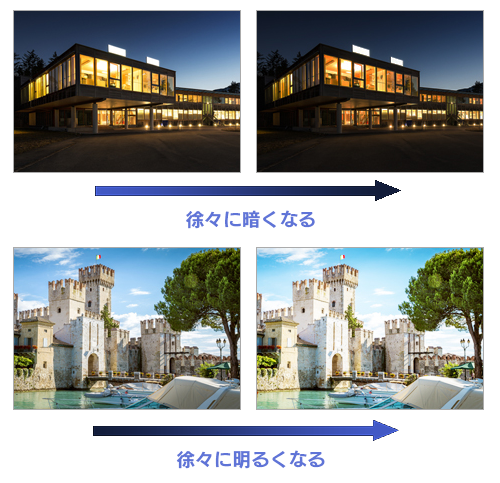

CREX機能は、映像の明るさに応じてバックライトの明るさを少しずつ変化させます。
明るい場面では液晶ディスプレイも明るく、暗い場面では暗くなり、より映像の雰囲気を楽しめます。

1. メインメニューを開く

2. ［表示］→［CREX］を開く



3. ［入］を選び、［適用］のボタンを押す

   ⇒ CREX機能が設定されます。



液晶ディスプレイには、解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示する超解像機能があります。

1. メインメニューを開く

2. ［表示］→［超解像］を開く



3. 超解像の強さを調節し、［適用］のボタンを押す

   ⇒ 超解像機能が設定されます。



液晶ディスプレイの電源ランプがまぶしい場合、電源ランプを消す（点灯しないようにする）ことができます。

1. メインメニューを開く

2. ［本体動作］→［電源ランプ］を開く



3. ［切］を選び、［適用］のボタンを押す

   ⇒ 電源ランプが点灯しなくなります。



ボタンを最初に押したときのボタンガイドを表示せず、押したボタンに対応した項目を直接開くようにします。
ボタンガイドを表示するための最初のボタン操作を省略できるので、音量や輝度、スタートメニューを素早く表示できます。

※ ボタンガイドが表示されなくなるため、どのボタンにどの機能が割り当てられているか把握している必要があります。
「ダイレクト」機能は、メニュー操作に慣れてきてから有効にしてください。

1. メインメニューを開く

2. ［メニュー表示］→［ダイレクト］を開く



3. ［入］を選び、［適用］のボタンを押す

   ⇒ 最初のボタンガイドが表示されなくなり、該当する項目が直接開くようになります。



まずは、電源ランプを確認してください。

電源ランプは消灯している

電源ランプはオレンジに光っている

電源ランプは青く光っている

電源ランプは消灯している

電源が入っていないことが考えられます。

・ 電源ボタンを押してみてください。

・ 電源ケーブルを奥まで差し込んでください。

・ コンセントにつながっているか確認してください。

電源ランプはオレンジに光っている

映像が入力されていないことが考えられます。

1. パソコン/映像機器と本製品の間のケーブルを、奥までしっかりと差し込み直す

2. 画面が表示されなければ、パソコン/映像機器を再起動する

   ノートパソコンの場合

   ノートパソコンの取扱説明書で「外部モニターへ出力する設定」をご確認ください。

   Windows 7のパソコンをお使いの場合

   Windowsが起動する途中までの画面が表示される場合は、以下の操作をしてください。

   1. パソコンの電源を切る

   2. パソコンの電源を入れ、下のような画面が表示されるまで[F8] キーを何度か押す



   3. ［低解像度ビデオ(640×480) を有効にする］を選ぶ

3. 解決しない場合は、修理をご依頼ください。

電源ランプは青く光っている

映像が表示されていないのに青く光っている場合は、故障です。
修理をご依頼ください。

HDMI や DisplayPort のバージョンに、つないだ機器が対応していないことが考えられます。
HDMI や DisplayPort のバージョンを落とし、表示できるようにします。
（4K 表示時は30Hz（30p）に制限されます。60Hz 表示が必要な映像では残像が発生する場合があります。）

HDMI1 につないでいる場合

DisplayPort につないでいる場合

HDMI1 でつないでいる場合

メインメニューの［HDMI］→［HDMI1 EDID］を選び、［1.4］に設定してください。

※ HDMI2、HDMI3 では60Hzに対応しておりませんので、メインメニューの［HDMI］→［HDMI1 EDID］を選び、［1.4］に設定してください。

1. メインメニューを開く

2. ［HDMI］→［HDMI1 EDID］を開く



3. ［1.4］を選び、［適用］のボタンを押す



DisplayPort でつないでいる場合

メインメニューの［DisplayPort］→［DP バージョン］を選び、［1.1］に設定してください。

1. メインメニューを開く

2. ［DisplayPort］→［DP バージョン］を開く



3. ［1.1］を選び、［適用］のボタンを押す



設定メニューで、リセットをお試しください。

1. メインメニューを開く

2. ［メニュー表示］→［リセット］を開く



3. ［はい］を選び、［適用］のボタンを押す

   ⇒ 設定内容がリセットされます。
   正しい表示に戻っていることを確認してください。



以上で解決しない場合は、ケーブルが正しくつながっていない事が考えられます。
パソコン/映像機器と本製品の間のケーブルを、奥までしっかりと差し込み直してください。

パソコンの解像度を3840×2160（アナログの場合は、2048×1152）に設定してください。
低い解像度の映像は、引き伸ばして表示されるため、アスペクト比が変わったり、画面がにじんだりする場合があります。

1. デスクトップを右クリック

2. 解像度を設定できる画面を表示する

   ■ Windows 10
   ［ディスプレイ設定］→［ディスプレイの詳細設定］をクリック

   ■ Windows 8/7
   ［画面の解像度］をクリック



3. 解像度を3840×2160に設定し、［適用］をクリック

   ※ アナログでつないでいる場合は、2048×1152に設定します。



パソコンとHDMI やDisplayPort でつないでいる場合

パソコンによっては、音声の出力先を設定する必要があります。

Windows の例

① 通知領域のスピーカーアイコンを右クリック
②［再生デバイス］をクリック
③ 本製品を選び、［規定値に設定］をクリック

Mac の例

① システム環境設定の［サウンド］をクリック
②［出力］タブをクリック
③ 本製品を選ぶ

パソコンをアナログ でつないでいる場合

パソコンと本製品をオーディオケーブルでつないでください。

こちらもご確認ください

・ 本製品の音量を確認してください

・ パソコンや映像機器側の音量を確認してください

・ ヘッドホンをつないでいませんか？（ヘッドホン端子がある場合）

HDMI でつないでいる場合

DisplayPort でつないでいる場合

全般

HDMI でつないでいる場合

4K解像度で60Hz表示ができないの対策をお試しください。

DisplayPort でつないでいる場合

4K解像度で60Hz表示ができないの対策をお試しください。

全般

オーバードライブ機能を有効にする

1. メインメニューを開く

2. ［表示］→［オーバードライブ］を開く



3. ［レベル1］や［レベル2］を選び、［適用］のボタンを押す

   ⇒ オーバードライブが有効になります。映像によっては、残像感が解消されます。



HDMI でつないでいる場合

DisplayPort でつないでいる場合

HDMI でつないでいる場合

● HDMI1 につないでみてください。
HDMI1 だけが4K 解像度での60Hz 表示に対応しています。

● つないだ機器が60Hz 表示に対応しているかご確認ください。

● メインメニューの［HDMI］→［HDMI1 EDID］を選び、［2.0］に設定してください。

1. メインメニューを開く

2. ［HDMI］→［HDMI1 EDID］を開く



3. ［2.0］を選び、［適用］のボタンを押す

   ⇒ 4K 解像度での60Hz 表示に対応できます。



DisplayPort でつないでいる場合

● つないだ機器が60Hz 表示に対応しているかご確認ください。

● メインメニューの［DisplayPort］→［DP バージョン］を選び、［1.2］に設定してください。

1. メインメニューを開く

2. ［DisplayPort］→［DP バージョン］を開く



3. ［1.2］を選び、［適用］のボタンを押す

   ⇒ 4K 解像度での60Hz 表示に対応できます。



「表示できる映像信号がありません」と表示された

Windows の画面が表示されていない場合

映像が入力されていないことが考えられます。

⇒ 画面が表示されない　オレンジ色に光っている

Windows の画面が表示されている場合

解像度を設定してください。

⇒ 画面が縦長横長になる、にじむ

「メニューはロックされています」と表示された

メニューロックされています。
再びメニュー操作をできるようにするには、■ボタン（左から2番目）を3秒間押し続けてください。

本製品は高解像度のため、通常どおりの設定では文字やアイコンなどが小さく感じてしまうことがあります。
そのような場合、パソコン側の設定で画面や文字を拡大することができます。

Windows 10 の場合

Windows 8 の場合

Windows 7 の場合

Windows 10 の場合

1. デスクトップを右クリックし、表示されたメニューの［ディスプレイ設定］をクリック

2. 複数のディスプレイがある場合、本製品に合うディスプレイを選ぶ

3. 「テキスト、アプリ、その他の項目のサイズを変更する」でスライダーを動かし、大きさを設定する

   テキストサイズだけを変更する

   ［ディスプレイの詳細設定］→［テキストやその他の項目のサイズ調整］の順にクリックします。
   画面全体を拡大するのではなく、タイトルバーやメニューの文字だけを拡大します。
   画面を大きく使うことができますが、ボタンやアイコンのサイズは拡大されません。

4. ［適用する］をクリック

5. Windowsからサインオフする

Windows 8 の場合

1. デスクトップモードにする

2. 画面左下を右クリックし、表示されたメニューの［コントロールパネル］をクリック

3. ［デスクトップのカスタマイズ］をクリック

4. ［テキストやその他の項目の大きさの変更］をクリック

5. 複数のディスプレイがある場合、設定画面を本製品上に移動する

6. 「すべての項目のサイズを変更する」でスライダーを動かし、大きさを設定する

   テキストサイズだけを変更する

   画面全体を拡大するのではなく、タイトルバーやメニューの文字だけを拡大します。
   画面を大きく使うことができますが、ボタンやアイコンのサイズは拡大されません。

7. ［適用］をクリック

8. Windowsを再起動する

Windows 7 の場合

1. ［スタート］→［コントロールパネル］をクリック

2. ［デスクトップのカスタマイズ］をクリック

3. ［テキストやその他の項目の大きさの変更］をクリック

4. 拡大するサイズを選び、［適用］をクリック

   表示されているサイズ以外に変更したい

   画面右側の［カスタム テキスト サイズの設定（DPI）］をクリックし、マウスでルーラー（定規部分）をドラッグします。

   ⇒ ドラッグに応じて、サイズが変化します。
   変更したいサイズになったら、［OK］をクリックし、新たに表示された［カスタム］を選んで［適用］をクリックしてください。

   ※ 設定によっては、一部項目が画面から飛び出したり、項目が崩れたりすることがあります。

5. ［今すぐログオフ］をクリック

   テキストサイズだけを変更する

   画面全体を拡大するのではなく、タイトルバーやメニューの文字などを拡大します。
   画面を大きく使うことができますが、ソフトウェアのボタンなどは拡大されないことがあります。

   ① デスクトップを右クリックし、表示されたメニューの［個人設定］をクリック

   ②［ウィンドウの色］をクリック

   ③［デザインの詳細設定］をクリック

   ④ 各項目のフォントサイズを選びます。

   ⑤ すべて設定が終わったら、［OK］をクリック

   ⑥「ウィンドウの色とデザイン」画面が表示されたら、［変更の保存］をクリック

本製品はメニュー上に設定項目の説明が表示されます。
そちらをご覧ください。

DDC/CI は「Display Data Channel Command Interface」の略です。
この機能を有効にすると、パソコンから液晶ディスプレイを設定できます。
この機能による設定にはDDC/CI対応のソフトウェアが必要です。

※ 2017年8月現在、当社のDDC/CI対応ソフトウェアには「モニター先生」があります。

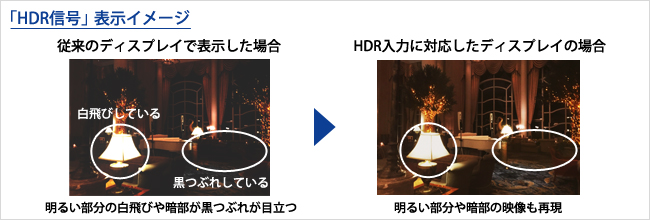

本製品は、HDR 信号入力に対応しています。

Ultra HD ブルーレイプレーヤーなどのHDR 再生に対応した機器をつないで、HDR コンテンツを視聴できます。

弊社サポートライブラリにアップデートファイルが掲載されている場合、ここでご案内する手順で本製品をアップデートできます。

アップデートの準備をする

アップデートする

アップデートの準備をする

USBメモリーを用意し、そこにアップデートのデータを入れます。

1. 弊社サポートライブラリを開く

2. お使いの液晶ディスプレイの型番を探し、アップデートファイルが掲載されている場合はダウンロードする

   アップデートファイルが掲載されていない場合

   アップデートの必要はありません。

3. ダウンロードしたファイルを開く

   ⇒ デスクトップにファイルと同名のフォルダーが作られます。

4. USB メモリーをパソコンに挿す



5. 手順３の操作で作られたフォルダー内の「IODATA_xxxxxx.bin」をUSBメモリーに入れる

   ※ xxxxxx には液晶ディスプレイのモデル名を意味する文字列が入ります。
   （例）IODATA_MQ321XDB など

6. USB メモリーをパソコンから取り外す



以上で、アップデート用のUSBメモリーを用意できました。
アップデートするへお進みください。

アップデートする

アップデートファイルを入れたUSBメモリーを液晶ディスプレイに挿し、アップデートの操作をします。

1. 用意したUSB メモリーを液晶ディスプレイに挿す



2. 液晶ディスプレイの電源を入れ、パソコンなどの画面を表示する

3. メインメニューを開く

4. ［メニュー表示］→［システム更新］を開く



5. ［実行］を選び、［適用］のボタンをタッチする

   ⇒ アップデートを開始します。アップデートには、5分程度かかります。



   アップデートが終わるまでは、液晶ディスプレイの電源を切ったり、USBメモリーを抜いたりしないでください

   アップデート中には、全画面が緑・青・赤などに変わることがあります

   異常ではありません。

6. 「Updated Success」と表示されたら、液晶ディスプレイの電源を切り、再度電源を入れる

   「Update Fail」と表示された場合

   アップデートに失敗しました。
   液晶ディスプレイの電源を切り、USBメモリーを抜いてください。

   その後、手順１からやり直してください。

7. USB メモリーを液晶ディスプレイから取り外す



8. メインメニューを開く

9. ［メニュー表示］→［リセット］を開く



10. ［実行］を選び、［適用］のボタンをタッチする

    ※ リセットにより、設定はご購入時の状態に戻ります。



以上でアップデートは完了しました。
引き続き、液晶ディスプレイをご利用ください。
