液晶ディスプレイ

基本の操作

本製品を設定するための、基本的な操作をご案内します。

まずは ボタンをタッチする

  1. どれでも良いので、 ボタンをタッチします。

    ボタンのタッチ方法

    ボタン印刷面の下にある突起を指の腹でタッチし、離します。

  2. ボタンガイドと映像情報が表示されます。

その後、操作したいボタンをタッチする

ボタンガイドを見ながら、操作したい内容に対応したボタンをタッチします。

⇒ それぞれの設定ができます。

■ 入力切換
表示する入力端子の映像を選びます。

入力を切り換える

■ 音量
音量を調節します。

音量を調節する

■ 輝度
輝度を調節します。

輝度を調節する

■ メニュー
その他の設定ができる、スタートメニューを表示します。

その他の設定をする

音量を調節する

  1. どれか ボタンをタッチする

  2. ボタンガイドと映像情報が表示されます。

  3. [音量]の ボタンをタッチする

  4. 音量を調節し、[適用]のボタンをタッチする

    ⇒ 音量が設定されます。

音が出ない

こちらをご覧ください。

ボタンを1度タッチするだけで、音量の設定項目を開く

手順2のボタンガイドと映像情報の表示を省略できます。
操作を1ステップ減らすをご覧ください。

輝度を調節する

  1. どれか ボタンをタッチする

  2. ボタンガイドと映像情報が表示されます。

  3. [輝度]の ボタンをタッチする

  4. 輝度を調節し、[適用]のボタンをタッチする

    ⇒ 輝度が設定されます。

ボタンを1度タッチするだけで、輝度の設定項目を開く

手順2のボタンガイドと映像情報の表示を省略できます。
操作を1ステップ減らすをご覧ください。

入力を切り換える

どの入力端子の映像を表示するか切り換えます。

  1. どれか ボタンをタッチする

  2. ボタンガイドと映像情報が表示されます。

  3. [入力切換]の ボタンをタッチする

  4. 映像を表示する入力端子を選び、[適用]のボタンをタッチする

    ⇒ 選んだ入力端子の映像が表示されます。

画面が表示されない

こちらをご覧ください。

ボタンを1度タッチするだけで、入力切換の設定項目を開く

手順2のボタンガイドと映像情報の表示を省略できます。
操作を1ステップ減らすをご覧ください。

その他の設定をする
(メインメニューを開く)

  1. どれか ボタンをタッチする

  2. ボタンガイドと映像情報が表示されます。

  3. [メニュー]のボタンをタッチする

    ⇒ スタートメニューが表示されます。

    スタートメニュー

    スタートメニューでは、★が付いた「お気に入り項目」と「メインメニュー」が表示されます。

    お気に入り項目
    ★が付いた3つの項目がそれです。そこに登録された項目を直接表示することができます。
    ご購入時、「コントラスト」と「色温度」が登録されています。
    新たにお気に入り項目に登録する方法については、項目をお気に入り登録するをご覧ください。

    メインメニュー
    メインメニューを表示します。

  4. 設定する項目が★お気に入り項目にある場合
    お気に入りを選んで[決定]のボタンをタッチする

    ⇒ 選んだ項目を設定できます。

    その他の項目を設定する場合
    [メインメニュー]を選んで[決定]のボタンをタッチする

    ⇒ メインメニューが表示されます。
    設定する項目を選んで、[決定]のボタンをタッチしてください。

項目をお気に入り登録する

  1. メインメニューを開く

  2. 「お気に入り」として登録する項目まで移動する

    お気に入りに登録できる項目

    値の設定をする直前の項目を登録操作できます。
    例:ブルーR、画面モード など

    ※ 映像などのメニューグループや、ブルーRの5といった設定値そのものを登録することはできません。

    ※ 一部登録できない項目があります。

  3. [決定]のボタンを2秒間タッチし続ける

  4. 3つのお気に入り枠のどこに登録するかを選び、[決定]のボタンをタッチする

    ⇒ 選んだ項目がお気に入りとして登録されます。

    すでに登録済みの枠にも上書き登録できます

    お好みの項目に差し替えてお使いください。

映像をより鮮やかに映し出す

液晶ディスプレイには、映像にメリハリを付け、鮮やかに表現するエンハンストカラー機能があります。

  1. メインメニューを開く

  2. [映像]→[エンハンストカラー]を開く

  3. エンハンストカラーの強さを調節し、[適用]のボタンをタッチする

    ⇒ エンハンストカラー機能が設定されます。

シーンの明るさに応じて、液晶ディスプレイの明るさを自動調節する

CREX機能は、映像の明るさに応じてバックライトの明るさを少しずつ変化させます。
明るい場面では液晶ディスプレイも明るく、暗い場面では暗くなり、より映像の雰囲気を楽しめます。

  1. メインメニューを開く

  2. [表示]→[CREX]を開く

  3. [入]を選び、[適用]のボタンをタッチする

    ⇒ CREX機能が設定されます。

低解像度の映像をクッキリさせる

液晶ディスプレイには、解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示する超解像機能があります。

  1. メインメニューを開く

  2. [表示]→[超解像]を開く

  3. 超解像の強さを調節し、[適用]のボタンをタッチする

    ⇒ 超解像機能が設定されます。

電源ランプを消す

液晶ディスプレイの電源ランプがまぶしい場合、電源ランプを消す(点灯しないようにする)ことができます。

  1. メインメニューを開く

  2. [本体動作]→[電源ランプ]を開く

  3. [切]を選び、[適用]のボタンをタッチする

    ⇒ 電源ランプが点灯しなくなります。

VDT症候群を予防する

VDTモード機能

パソコンを使った作業などで気をつけるべき「VDT症候群」を予防するための機能です。

VDTモードには2つのモードとカスタムがあります。

設定項目 モード1 モード2 簡易説明
輝度 30 20 バックライトの明るさ
ブルーR 2 4 目が疲れる原因とされるブルーライトの低減度合い
表示間隔 2時間 1時間 メッセージ表示間隔
表示位置 右上 中央 メッセージ表示位置
起動画面 起動時メッセージの表示

※ 輝度は最初のボタンガイドから設定できます。
ブルーRは、メインメニューの[映像]→[ブルーR]から設定できます。
(ブルーRの値を「0」以外に設定した場合、色温度の項目は調節できません)

カスタム

「モード1」「モード2」に関する設定項目を変更すると、VDTモードは自動的に「カスタム」になります。
手動で「カスタム」に切り換えた場合、最後に「カスタム」で設定した値になります。

設定する

  1. メインメニューを開く

  2. [VDTモード]→[VDTモード]を開く

  3. モードを選び、[適用]のボタンをタッチする

    ⇒ VDTモードが有効になります。

VDTモードを「切」にしたら

VDTモードは無効になります。
輝度とブルーRはVDTモードを有効にする前の設定に戻ります。

操作を1ステップ減らす

ボタンを最初にタッチしたときのボタンガイドを表示せず、タッチしたボタンに対応した項目を直接開くようにします。
ボタンガイドを表示するための最初のボタン操作を省略できるので、音量や輝度、スタートメニューを素早く表示できます。

※ ボタンガイドが表示されなくなるため、どのボタンにどの機能が割り当てられているか把握している必要があります。
「ダイレクト」機能は、メニュー操作に慣れてきてから有効にしてください。

  1. メインメニューを開く

  2. [メニュー表示]→[ダイレクト]を開く

  3. [入]を選び、[適用]のボタンをタッチする

    ⇒ 最初のボタンガイドが表示されなくなり、該当する項目が直接開くようになります。

画面が表示されない

まずは、電源ランプを確認してください。

消灯している

オレンジに光っている

青く光っている

消灯している

電源が入っていないことが考えられます。

・ 電源ボタンをタッチしてみてください。

・ 電源ケーブルを奥まで差し込んでください。

・ コンセントにつながっているか確認してください。

設定で電源ランプが光らないようになっていることもあります

その場合、映像が入力されていないことも考えられますので、オレンジに光っているもご覧ください。

オレンジに光っている

映像が入力されていないことが考えられます。

  1. パソコン/映像機器と本製品の間のケーブルを、奥までしっかりと差し込み直す

  2. 画面が表示されなければ、パソコン/映像機器を再起動する

    ノートパソコンの場合

    ノートパソコンの取扱説明書で「外部モニターへ出力する設定」をご確認ください。

    Windows 7のパソコンをお使いの場合

    Windowsが起動する途中までの画面が表示される場合は、以下の操作をしてください。

    1. パソコンの電源を切る

    2. パソコンの電源を入れ、下のような画面が表示されるまで[F8] キーを何度か押す

    3. [低解像度ビデオ(640×480) を有効にする]を選ぶ

  3. 解決しない場合は、修理をご依頼ください。

このような症状が時折出る場合

メインメニューの[本体動作]→[シンク設定]を変更してみてください。

青く光っている

映像が表示されていないのに青く光っている場合は、故障です。
修理をご依頼ください。

画面が映るまでに時間がかかる

画面が映るまでの時間を短縮する

メインメニューの[本体動作]→[クイック起動]を「入」にしてください。

※ 待機時の消費電力が増加します。

入力端子を検出する時間をなくす

メインメニューの[本体動作]→[映像信号検出]を「手動」にしてください。

※ 前回使った際の映像入力が表示されます。
別の映像入力を表示する場合は、入力切換をしてください。

画面の色がおかしい

設定メニューで、リセットをお試しください。

  1. メインメニューを開く

  2. [メニュー表示]→[リセット]を開く

  3. [実行]を選び、[適用]のボタンをタッチする

    ⇒ 設定内容がリセットされます。
    正しい表示に戻っていることを確認してください。

以上で解決しない場合は、ケーブルが正しくつながっていない事が考えられます。
パソコン/映像機器と本製品の間のケーブルを、奥までしっかりと差し込み直してください。

画面が縦長横長になる、にじむ

パソコンの解像度を2560×1440に設定してください。
低い解像度の映像は、引き伸ばして表示されるため、アスペクト比が変わったり、画面がにじんだりする場合があります。

  1. デスクトップを右クリック

  2. 解像度を設定できる画面を表示する

    ■ Windows 10
    [ディスプレイ設定]→[ディスプレイの詳細設定]をクリック

    ■ Windows 8/7
    [画面の解像度]をクリック

  3. 解像度を2560×1440に設定し、[適用]をクリック

音が出ない

パソコンとつないでいる場合

パソコンによっては、音声の出力先を設定する必要があります。

Windows の例
① 通知領域のスピーカーアイコンを右クリック
②[再生デバイス]をクリック
③ 本製品を選び、[規定値に設定]をクリック
Mac の例
① システム環境設定の[サウンド]をクリック
②[出力]タブをクリック
③ 本製品を選ぶ

こちらもご確認ください

・ 本製品の音量を確認してください

・ パソコンや映像機器側の音量を確認してください

・ ヘッドホンをつないでいませんか?(ヘッドホン端子がある場合)

ゲームで残像が出る

  1. メインメニューを開く

  2. [表示]→[オーバードライブ]を開く

  3. [レベル1]や[レベル2]を選び、[適用]のボタンをタッチする

    ⇒ オーバードライブが有効になります。映像によっては、残像感が解消されます。

メッセージが表示された

「表示できる映像信号がありません」と表示された

Windowsの画面が表示されていない場合

映像が入力されていないことが考えられます。

画面が表示されない オレンジ色に光っている

Windowsの画面が表示されている場合

解像度を設定してください。

画面が縦長横長になる、にじむ

「メニューはロックされています」と表示された

メニューロックされています。
再びメニュー操作をできるようにするには、左から2番めの▼ボタンを3秒間タッチし続けてください。

各設定項目の説明を見たい

本製品はメニュー上に設定項目の説明が表示されます。
そちらをご覧ください。

DDC/CI を何に使うのか分からない

DDC/CI は「Display Data Channel Command Interface」の略です。
この機能を有効にすると、パソコンから液晶ディスプレイを設定できます。この機能による設定にはDDC/CI対応のソフトウェアが必要です。

※ 2017年8月現在、当社のDDC/CI対応ソフトウェアには「モニター先生」があります。

アップデートしたい

弊社サポートライブラリにアップデートファイルが掲載されている場合、ここでご案内する手順で本製品をアップデートできます。

アップデートの準備をする

アップデートする

アップデートの準備をする

USBメモリーを用意し、そこにアップデートのデータを入れます。

  1. 弊社サポートライブラリを開く

  2. お使いの液晶ディスプレイの型番を探し、アップデートファイルが掲載されている場合はダウンロードする

    アップデートファイルが掲載されていない場合

    アップデートの必要はありません。

  3. ダウンロードしたファイルを開く

    ⇒ デスクトップにファイルと同名のフォルダーが作られます。

  4. USB メモリーをパソコンに挿す

  5. 手順3の操作で作られたフォルダー内の「IODATA_xxxxxx.bin」をUSBメモリーに入れる

    ※ xxxxxx には液晶ディスプレイのモデル名を意味する文字列が入ります。
    (例)IODATA_MQ321XDB など

  6. USB メモリーをパソコンから取り外す

以上で、アップデート用のUSBメモリーを用意できました。
アップデートするへお進みください。

アップデート後、設定のリセットが必要です

設定を変更している場合、設定内容を控えておいてください。

アップデートする

アップデートファイルを入れたUSBメモリーを液晶ディスプレイに挿し、アップデートの操作をします。

  1. 用意したUSB メモリーを液晶ディスプレイに挿す

  2. 液晶ディスプレイの電源を入れ、パソコンなどの画面を表示する

  3. メインメニューを開く

  4. [メニュー表示]→[システム更新]を開く

  5. [実行]を選び、[適用]のボタンをタッチする

    ⇒ アップデートを開始します。アップデートには、5分程度かかります。

    アップデートが終わるまでは、液晶ディスプレイの電源を切ったり、USBメモリーを抜いたりしないでください

    アップデート中には、全画面が緑・青・赤などに変わることがあります

    異常ではありません。

  6. 「Updated Success」と表示されたら、液晶ディスプレイの電源を切り、再度電源を入れる

    ⇒ 画面を閉じます。

    「Update Fail」と表示された場合

    アップデートに失敗しました。
    液晶ディスプレイの電源を切り、USBメモリーを抜いてください。

    その後、手順1からやり直してください。

  7. USB メモリーを液晶ディスプレイから取り外す

  8. メインメニューを開く

  9. [メニュー表示]→[リセット]を開く

  10. [実行]を選び、[適用]のボタンをタッチする

    ※ リセットにより、設定はご購入時の状態に戻ります。

以上でアップデートは完了しました。
引き続き、液晶ディスプレイをご利用ください。

国際エネルギースタープログラムに適合しているか知りたい

適合しています。
ただし、クイック起動を[入]にした場合、国際エネルギースタープログラム適合基準を満たせなくなる場合があります。

本マニュアルを印刷する

本マニュアルをお手元でご覧になるための方法をご案内します。

全ページをプリント全ページプリント(PCのみ)

上のボタンをクリックすると、本マニュアル全体をWebブラウザーのプリント機能で印刷できます。
ただし項目が多いマニュアルはページ数が多くなり、全体の印刷には向きません。
プリントしたいページを開き、そのページだけをWebブラウザーのプリント機能で印刷することをおすすめします。

※ マニュアルの内容量によっては、印刷が始まるまで数分掛かることがあります。

※[全ページプリント]ボタンは、スマホ・タブレットではお使いになれません。

本マニュアルのご利用について

本マニュアルで使用しているソフトウェアライセンス情報やGoogle アナリティクス4の利用については、こちらをご覧ください。

HTMLマニュアルのご利用について

このページはお役に立ちましたか?

04版 © I-O DATA DEVICE, INC.
ページトップ
戻る
ホーム

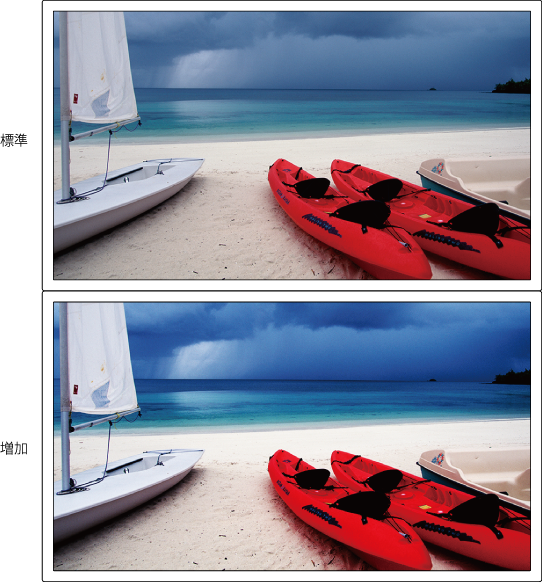

コントラスト

映像の明暗比を調節します。値が大きいほど、映像がくっきりとメリハリのついたものになります。

もう少し詳しく⇒LCD用語解説

エンハンストカラー機能

映像にメリハリを付けるように調節しながら、RGB(赤・緑・青)にCMY(シアン・マゼンタ・黄)を加えた6色の座標軸で色の補正をする機能です。
映像にメリハリを付け、鮮やかに表現することができます。

アスペクト比

映像の縦と横の比率です。よく4:3や16:9などと表現されます。
もう少し詳しく⇒LCD用語解説

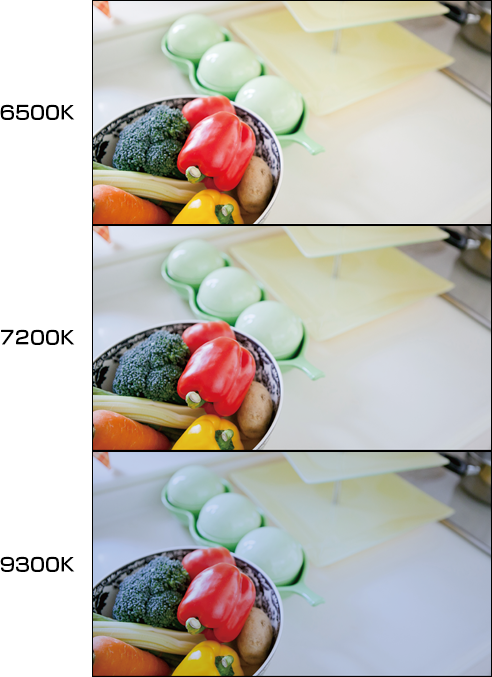

色温度

光の色を調節します。
6500Kは昼光色とも呼ばれ自然な白色が表現できる設定です。
9300Kの発色は鮮やかですがやや青白く感じられます。
7200Kはこれらの中間の設定です。

VDT症候群

ディスプレイ、キーボードなどで構成されるVDT(Visual Display Terminals:パソコンやスマートフォンなど)を使った作業により、心身の不調を引き起こすことを指します。

もう少し詳しく⇒LCD用語解説

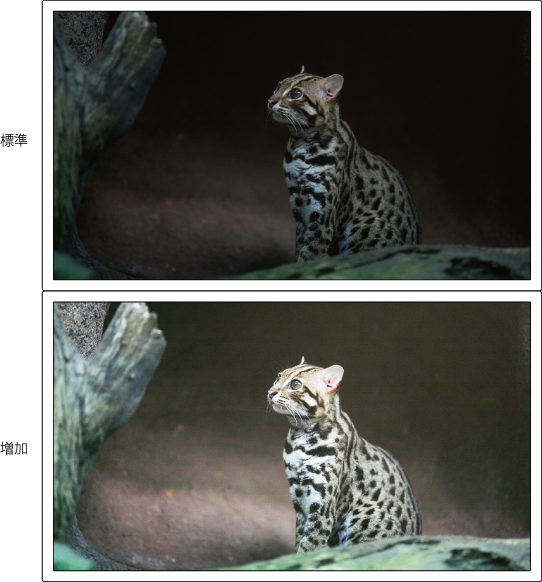

輝度

画面の光を調節します。適切な輝度に調節することで、目が疲れにくくなります。

オーバードライブ

画面を書き換える際の電圧変化を瞬間的に大きくして、色変化の速度を改善する機能です。
電圧変化を大きくすることで、目的の色階調を一瞬超えますが、応答速度はより早くなります。(スピードアップしてゴールを駆け抜け、その後ゴール地点に戻るような動きをします)
これにより、動きの速い動画やゲームでの残像感を低減し、よりクッキリした映像を楽しむことができます。

ただ映像によっては、かえって画面の色ずれ・色変化などが出てしまうことがあります。

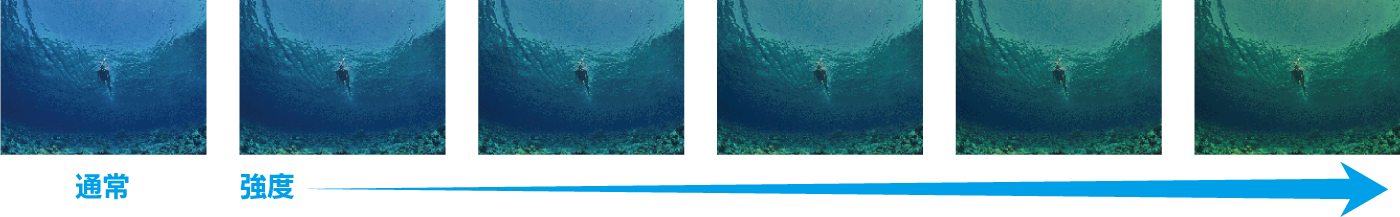

ブルーR


ブルーリダクション。パソコンで作業をする際に目が疲れる原因とされるブルーライトを低減します。

もう少し詳しく⇒LCD用語解説

超解像

解像度の低い映像の解像感を高め、大きい画面でも輪郭をくっきりと表示する機能です。

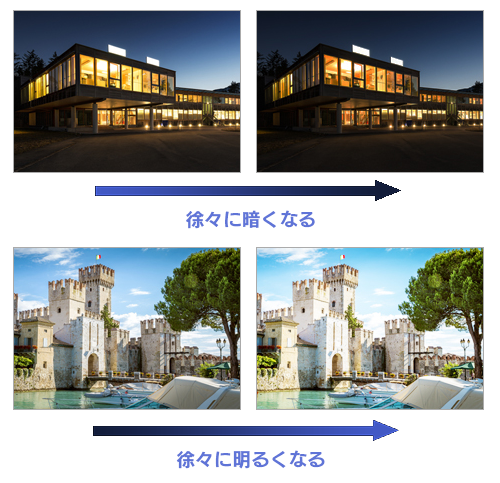

CREX

表示している映像の明るさに応じて、バックライトの明るさをリアルタイムに制御します。画面全体が暗い場合でも、深みのある黒を映し出します。
場面の変化に応じて、映像の明るさをゆっくりと自然にコントロールするので、映画などにおすすめです。
