はじめに
← →

動作環境/各部の名称・機能/ハードウェア仕様






動作環境
各部の名称・機能
ハードウェア仕様



動作環境

net.USBクライアントの動作環境は以下のとおりです。

対応OS Windows 7 (32/64ビット版)
Windows Vista (32ビット版)
Windows XP (32ビット版)

Mac OS X 10.4.3 〜

▲ページトップへ

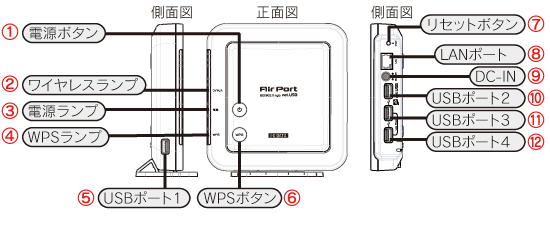

各部の名称・機能






@ 電源ボタン 電源をON/OFFします。
※5秒以上押して離すと電源が切れます。
A ワイヤレスランプ 点灯:無線LAN有効
点滅:通信中
消灯:無線LAN無効
B 電源ランプ 点灯:電源ON
消灯:電源OFF
C WPSランプ 点灯:設定完了
点滅:設定中
消灯:通常時
D USBポート1 USBデバイスを接続します。
※USBポート1、2に接続したUSBデバイスのみ、バスパワーで電源の供給ができます。
E WPSボタン WPS設定がおこなえます。
F リセットボタン 出荷時設定に戻します。(【出荷時設定に戻す】参照)
G LANポート 有線LAN接続する場合、LANケーブルを接続します。
状態によりLEDが点灯/点滅します。(グリーン点灯:リンク中、オレンジ点滅:通信中)
H DC-IN 本製品添付のACアダプターを接続します。
I USBポート2 USBデバイスを接続します。
※USBポート1、2に接続したUSBデバイスのみ、バスパワーで電源の供給ができます。
J USBポート3 USBデバイスを接続します。
※USBポート3、4に接続するUSBデバイスには必ずACアダプターを接続してください。
K USBポート4 USBデバイスを接続します。
※USBポート3、4に接続するUSBデバイスには必ずACアダプターを接続してください。

▲ページトップへ



ハードウェア仕様



動作環境条件
温度 : +5℃〜 +35℃
湿度 : 20% 〜 80%RH(但し、結露状態でないこと)
適合規格 技術基準適合証明取得
ネットワークインタフェース
10BASE-T / 100BASE-TX (自動認識) :1 ポート Auto MDI/MDI-X対応
※有線LANと無線LANは排他での利用になります。
デバイスインタフェース
USB 2.0(1.1含む) (A タイプ) 4ポート
※ただし、バスパワーで電源の供給ができるポートはUSBポート1、2のみです。
電源
ACアダプターより供給
動作電圧: DC 12V
その他
プッシュスイッチ : 3個
LED ランプ : 3個 ( 電源 / ワイヤレス / WPS )
