各部の名前とはたらき

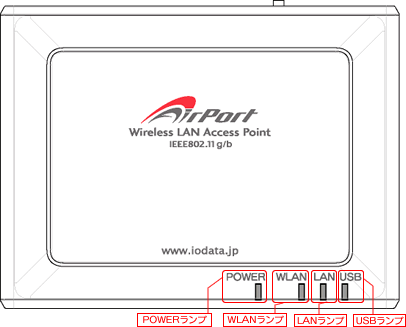

上面

▼ランプ

名称

状態

POWER

本製品の電源ON時
消灯
本製品の電源OFF時

WLAN

点灯

無線LANが正常動作中(アクセスポイントモード)
無線アクセスポイントと接続中(コンバーターモード)

点滅

無線LANがアクセス中

短い点滅

無線アクセスポイントを検索中(コンバーターモード)

LAN

点灯

LANポートがリンク中

点滅

有線LANがアクセス中
消灯
LANポートが未接続

USB

点灯

初期化中

点滅

WindowsConnectNowやAirport Quick Copy機能を利用したときに状況に応じた点滅
消灯
通常動作中





前面

名称

状態

USBポート

USBメモリーを使用してWindowsConnectNowでセキュリティ設定を行う場合に使用します。

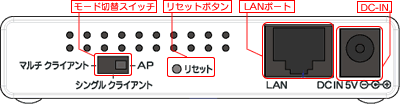

背面



名称

状態

モード切替スイッチ

本製品のモードを切り替えます。詳しくは、【モードの切り替えについて】をご覧ください。

リセットボタン
(RESET)

本製品の設定を初期値に戻します。本製品設定画面のパスワードを忘れてしまった場合などに使用します。詳しくは、【出荷時設定に戻す】をご覧ください。

LANポート
(1,2,3,4)

パソコンやハブ(ローカルネットワーク側)を接続するためのポートです。(10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。)

DC-IN

添付のACアダプターを接続します。

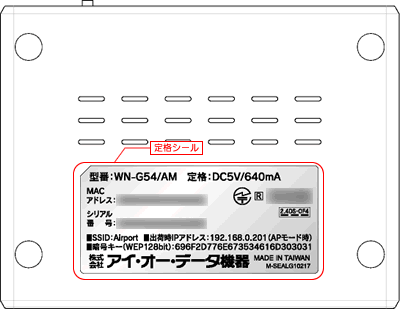

底面



名称

状態

定格シール

本製品のMACアドレス、シリアル番号、SSID、IPアドレス、暗号キーなどが記載されています。
