for WN-GDN/R


用語解説困ったときにはご注意本マニュアルでの呼び方/マークの説明

設定画面

設定画面メニューの各項目について説明します。左のメニューから見たい項目をクリックしてください。



基本設定
ステータスセンター
インターネット接続設定
無線LAN設定
LAN側設定

高度な設定

ポートの開放

MACアドレスフィルター
ダイナミックDNS
DMZホスト
サービス
無線LAN詳細設定

システム設定

ログイン設定

時刻の設定
設定の管理
ファームウェア更新

ステータス

デバイス情報

無線LAN 情報
統計情報
ルーティング情報
ログの表示

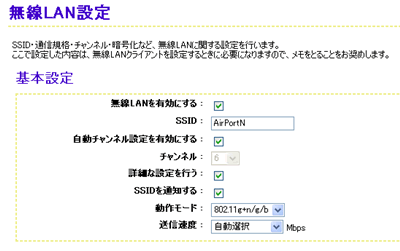

無線LAN設定
無線LAN 設定


項目 内容

無線LAN を有効にする

チェックを付けると、本製品の無線LAN機能を有効にします。

SSID

本製品のSSIDを設定します。半角英数および記号、32文字以内で入力します。

自動チャンネル設定を有効にする

チェックを付けると、本製品の自動チャンネル設定を有効にします。

チャンネル [自動チャンネル設定を有効にする]にチェックをつけなかった場合に設定します。
詳細な設定を行う

チェックを付けると、以下の設定が行えます。

SSIDを通知する チェックを付けると、本製品のSSIDを通知する設定にします。
動作モード

本製品の動作モードを設定します。

802.11gのみ・802.11g/b・802.11bのみ・802.11g+nのみ・802.11g+n/g/b

送信速度

本製品の送信速度を設定します。

自動選択・MCS 15-130・MCS 14-117・MCS 13-104・MCS 12-78・MCS 11-52・MCS 10-39・MCS 9-26・MCS 8-13・MCS 7-65・MCS 6-58.5・MCS 5-52・MCS 4-39・MCS 3-26・MCS 2-19.5・MCS 1-13・MCS 0-6.5・54・48・36・24・18・12・9・6・11・5.5・2・1

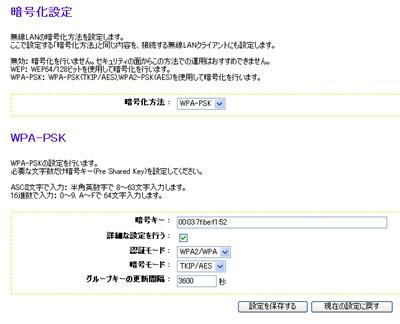

▼暗号化設定(WPA-PSKの場合)

WPA-PSKの場合

項目 内容

暗号キー

セキュリティのため、英字、数字をおりまぜたランダムなキーを設定してください。

ASCII(8〜63文字)

任意のPre Shared Keyを入力します。
(半角英数字で8〜63文字で入力します。)

16進数(64文字)

任意のPre Shared Keyを入力します。
(0〜9、A〜Fで64文字入力します。)

入力したPre Shared Keyはメモしておくことをおすすめします。(無線LANアダプター設定時に必要になります。)

詳細な設定を行う

チェックを付けると、以下の設定が行えます。

認証モード [WPA2/WPA]、[WPA2のみ]、[WPAのみ]を選択します。
暗号モード

通信する無線LANアダプターが対応しているモードを選択します。

TKIP

TKIPを使用して暗号化します。

AES

TKIPより高度なAESを使用して暗号化します。

TKIP+AES

TKIPとAESを使用して暗号化します。

グループキーの更新間隔

使用するキーの更新間隔を設定します。(単位は秒)
[0]に設定するとキーを更新しません。

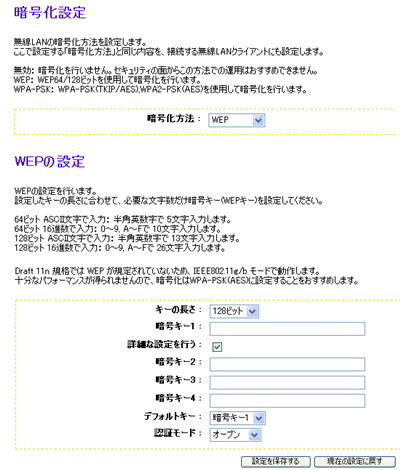

▼暗号化設定(WEPの場合)

WEPの場合

項目 内容

キーの長さ

[64ビット]、[128ビット]から無線LANアダプターが対応しているものを選択します。

暗号キー1

セキュリティのため、英字、数字をおりまぜたランダムなキーを設定してください。

64ビット-ASCII 任意のWEPキーを入力します。
(半角英数字で5文字入力します。)
例)ABCDE

64ビット-16進数

任意のWEPキーを入力します。
(0〜9、A〜Fで10文字入力します。)
例)0123456789
128ビット-ASCII 任意のWEPキーを入力します。
(半角英数字で13文字入力します。)
例)ABCDEFGHIJKLM

128ビット-16進数

任意のWEPキーを入力します。
(0〜9、A〜Fで26文字入力します。)
例)01234567890123456789ABCDEF

入力したWEPキーはメモしておくことをおすすめします。(無線LANアダプター設定時に必要になります。)

詳細な設定を行う

チェックを付けると、以下の設定が行えます。

暗号キー2〜4

セキュリティのため、英字、数字をおりまぜたランダムなキーを設定してください。

64ビット-ASCII 任意のWEPキーを入力します。
(半角英数字で5文字入力します。)
例)ABCDE

64ビット-16進数

任意のWEPキーを入力します。
(0〜9、A〜Fで10文字入力します。)
例)0123456789
128ビット-ASCII 任意のWEPキーを入力します。
(半角英数字で13文字入力します。)
例)ABCDEFGHIJKLM

128ビット-16進数

任意のWEPキーを入力します。
(0〜9、A〜Fで26文字入力します。)
例)01234567890123456789ABCDEF

入力したWEPキーはメモしておくことをおすすめします。(無線LANアダプター設定時に必要になります。)

デフォルトキー

通常は、[暗号キー1]を設定します。

認証モード

[オープン]、[共有キー]から選択します。



▼ボタン

項目 内容
設定を保存する

クリックすると、設定した内容を保存します。

現在の設定に戻す

クリックすると、現在の設定に戻します。
