各部の名前、動作環境、仕様
各部の名前とはたらき

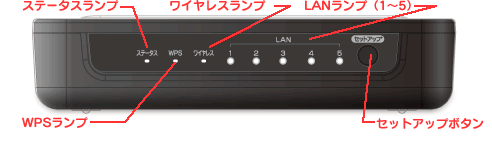

前面
▼ランプ
名称
状態
内容
ステータス
橙点灯
初期化準備完了
橙点滅
本製品起動中
緑点灯
無線リンク完了
消灯
無線リンク未完了
WPS
青点灯
WPS接続完了
青点滅
WPS接続設定中
赤点滅
WPS接続失敗
消灯
通常使用状態
ワイヤレス
緑点灯
電源ON
緑点滅
無線LANで通信中
LAN(1,2,3,4,5)
緑点灯
LANポートリンク時
緑点滅
LANポート通信中
消灯
LANポートリンクしていない状態
名称
状態
セットアップボタン
本製品の無線接続するために使用します。
WPSランプが点灯するまで押すと（約3秒）、WPSでの設定ができます。

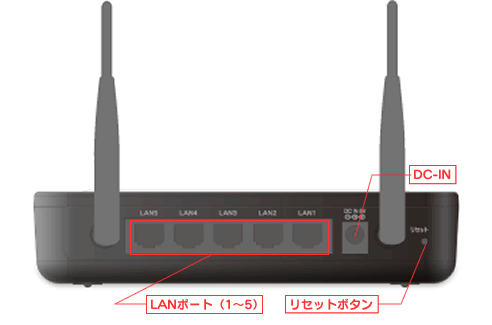

背面
名称
状態
LANポート
（1,2,3,4,5）
パソコンやネットワーク機器を接続するためのポートです。（10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。）
DC-IN
添付のACアダプターを接続します。
リセットボタン
本製品の設定を初期値に戻します。本製品設定画面のパスワードを忘れてしまった場合などに使用します。
【出荷時設定に戻す】
をご確認ください。
