２｜設定をする

手順

本製品のセットアップウィザードを利用して設定します。


	●	ここで設定する[SSID]と[暗号設定］（暗号キー）の値は、本製品と無線通信する無線LANアダプターの設定時に必要になります。

		本製品に設定する[SSID]と[暗号化]の値をメモしておくことをおすすめします。

１

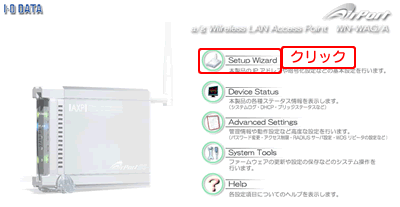

[Setup Wizard]をクリックします。

メインメニュー画面

２

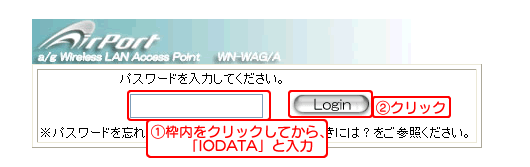

パスワード入力画面で、枠内をクリックしてから、半角大文字で[IODATA]（アイオーディエーティエー）と入力して、[Login]ボタンをクリックします。

パスワード入力画面

３

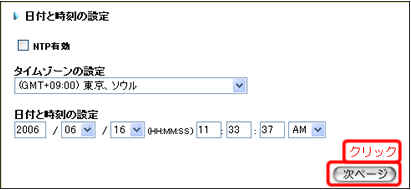

日付と時刻の設定画面で、[次ページ]ボタンをクリックします。
通常は設定の必要はありません。

日付と時刻の設定画面

４

IPアドレス設定画面で、本製品のIPアドレスを設定します。

Windowsで設定している場合
　(AirPort Finderで設定した場合)

[ネットワーク上にDHCPサーバー(ルーターなど)がある場合]　
　(Mac OS Xから設定している場合)

[本製品に固定のIPアドレスを設定する場合]
　(Mac OS Xから設定している場合)

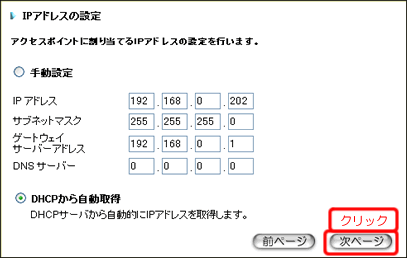

すでに設定済みのため、ここで設定する必要はありません。
[次ページ]ボタンをクリックして、手順５へお進みください。

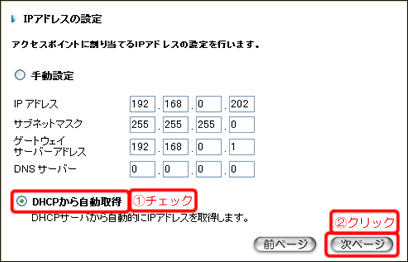

１．[DHCPから自動取得]にチェックを付けます。

２．[次ページ]ボタンをクリックして、手順５へお進みください。

IPアドレス設定画面

※DHCPサーバーからアドレスの取得に失敗した場合、LinkLocal Address（169.254.xxx.xxx）が設定されます。

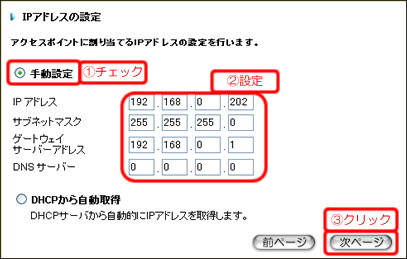

１．[手動設定]にチェックを付けます。

２．IPアドレスやサブネットマスクを設定します。

IPアドレス	本製品に割り当てるIPアドレスを入力します。
サブネットマスク	導入するネットワークに合わせたサブネットマスクを設定します。
ゲートウェイサーバーアドレス	導入するネットワークのゲートウェイサーバーのアドレスを設定します。（ルーターなどのIPアドレスを設定します。）
DNSサーバー	本製品が参照するDNSサーバーのアドレスを設定します。（ルーターなどのIPアドレスを設定します。）


	●	本製品に設定するIPアドレスは、設定用パソコンと同じサブネット上の値に設定してください。

	●	本製品に設定するIPアドレスは、「このコンピュータのIPアドレス」に表示されているIPアドレスを参考に、同じサブネット上の値に設定してください。

	●	サブネットマスク、デフォルトゲートウェイの値は、通常「このコンピュータのIPアドレス」に表示されているアドレスと同じ値で設定してください。

３．[次ページ]ボタンをクリックして、手順５へお進みください。

IPアドレスの設定画面

	IPアドレスって何？
	【IPアドレスについて】をご覧ください。

５

表示された画面を確認して、[OK]ボタンをクリックします。

６

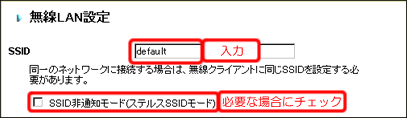

無線LAN設定で、[SSID]を決めます。
32文字までの半角英数字で、大文字/小文字の区別もあります。初期値：default

SSIDを無線LANアダプター側に通知しない場合は、[SSID非通知モード]にチェックを付けます。

無線LAN設定画面

７

無線動作設定で、動作モードとチャンネルを設定します。

動作モード
（初期値：11g/b）

無線LANの動作モードを設定します。

11g/b	IEEE802.11ｇとIEEE802.11bを同時に使用できます。
11g only	IEEE802.11ｇのみで動作します。
SuperG	高速転送モードSuperGが有効となります。 SuperG対応の無線クライアントとの間で、高速転送が有効となります。
11a	IEEE802.11aを使用できます。
SuperA	高速転送モードSuperAが有効となります。 SuperA対応の無線クライアントとの間で、高速転送が有効となります。

チャンネル
（初期値：6）

本製品の近くに他のアクセスポイントがある場合は、それぞれの機器で別の通信チャネルの値を設定してください。

[11ｇ/b]
[11g ｏｎｌｙ]
[SuperG]
の場合

1～13で選択できます。
※2.4GHz帯(IEEE802.11g/b)を使用する場合は、電波の干渉を防ぐため５チャンネル間隔を空けることをおすすめします。

[11a]
[SuperA]
の場合

36,40,44,48,52,56,60,64から選択できます。
※W53チャンネル（52,56,60,64）を設定した場合はDFS(Dynamic Frequency Selection)機能により使用するチャンネルに空きがあるかどうかを約1分間調べた後に設定が反映されます。この場合本製品と無線通信が行えるまでに若干時間がかかります。

・	W53チャンネルに設定変更した場合：約1分
・	W53チャンネルが設定された本製品の電源を投入した場合：約2分

また設定時または使用中に気象レーダー等を検出し、チャンネルに空きがないことがわかった場合は他のW52チャンネルに変更されます。

Auto

自動設定します。
（設定時や電源投入時の1回のみ自動設定）

	どのチャンネルを選べばいいの？
	【チャンネルの選び方】をご覧ください。
	IEEE802.11a、IEEE802.11g/bって何？
	無線通信規格のことです。 ●IEEE802.11aのメリット電子レンジやアマチュア無線、普及率の高いIEEE802.11b無線機器などで使用しない帯域であるため、マンションなどの集合住宅やオフィスといった電波の混信を起こしやすい環境で、より安定した高速通信ができます。 ●IEEE802.11g/bのメリット一般にIEEE802.11aより電波到達エリアが広いため、より広いエリアで高速無線通信をするのに適しています。

８

暗号化設定で、暗号を選択し設定します。暗号の種類を選択してください。

どの暗号の種類を選べばいいの？

本製品と無線LANアダプターの暗号化の種類を一致させる必要があります。
本製品と通信する無線LANアダプターが対応している暗号の種類を確認してください。（詳しくは、無線LANアダプターの取扱説明書をご覧ください。）
無線LANアダプターが[WPA-PSK]または[WPA2-PSK]に対応している場合は、WEPより高度な暗号化である[WPA-PSK]または[WPA2-PSK]に設定することをおすすめします。無線LANアダプターが[WEP]のみに対応の場合は、 [WEP]に設定してください。


	●	WPAとは
		WPAとは、「Wi-Fi Protected Access」の略で脆弱性が指摘されるWEPに代わる新しいセキュリティー規格です。TKIP/AESという暗号化方式を利用しています。TKIPとは、（Temporal Key Integrity Protocol）という暗号化方式で、一定時間ごとに鍵を更新し、1つの暗号鍵を長い期間、共有して使うWEPと比べてより安全な通信が可能となりました。

	●	[WPA-EAP]、[WPA2-EAP]および[802.1x]について
		これらは、Radius認証サーバーを使用した高度な認証方式で、企業など特に高度なセキュリティーが必要な場合に使用します。この機能の運用には別途Radius認証サーバーと電子証明書発行サーバーの構築が必要になります。これらの仕組みを理解した上での運用が必要になりますので、通常は[WEP]や、[WPA-PSK]、[WPA2-PSK]を使用してのセキュリティー強化を行ってください。

暗号化設定画面

１．暗号化設定で[WEP]を選択します。

２．WEP Keyを設定します。

パスフレーズ

通常は使用しません。

ASCII文字列を入力し、生成するbit数を選択してから、[Key生成]ボタンをクリックします。ランダムなWEPキーを生成できます。他から予想されにくいWEPキーを生成する時に便利です。

WEP Key

16進数　：0～9またはA～Fの文字列を入力します。
ASCII　：半角英数字を入力します。
下記の文字数でWEP Keyを決めてください。
他社製品との暗号化については、【他社製品との暗号化について】をご覧ください。

	ASCII	16進数
64(40)ビット	5文字	10文字
128(104)ビット	13文字	26文字
152(128)ビット	16文字	32文字

無線LANアダプターなど通信相手側も同じ暗号キーの種類で設定する必要があります。通常は、[WEP Key １]を使用します。

３．[次ページ]ボタンをクリックします。


	●	WEP（152bit）について

		152bit暗号化はIEEE802.11規格で定義されている機能ではなく、本製品独自の規格です。他社製無線LANアダプターとの接続を保証するものではありませんので、ご了承ください。

暗号化設定画面

１．暗号化設定で[WPA-PSK]または[WPA2-PSK]を選択します。
　※クライアント側も[WPA-PSK]、[WPA2-PSK]に対応している必要があります。

２．Keyなどを設定します。

Pre-shared Key

8～63文字の半角英数字で入力します。

WPA暗号モード
（初期値：TKIP&AES）

本製品が対応するWPA-PSKでの暗号化方式を選択します。
無線LANアダプター側が対応している必要があります。

[TKIP]：TKIP方式暗号化に対応します。
[AES]：AES方式暗号化に対応します。（TKIPより高度な暗号化です。）
[TKIP&AES]：TKIP方式とAES方式どちららにも対応します。

WPA Key更新間隔
（初期値：180）

keyの有効時間を設定します。(秒)

３．[次ページ]ボタンをクリックします。

暗号化設定画面

１．[WPA-EAP]または[WPA2-EAP]を選択します。

２．設定をします。

WPA 暗号モード
（初期値：TKIP&AES）

本製品が対応するWPAでの暗号化方式を選択します。
無線LANアダプター側が対応している必要があります。

[TKIP]：TKIP方式暗号化に対応します。
[AES]：AES方式暗号化に対応します。（TKIPより高度な暗号化です。）
[TKIP&AES]： TKIP方式とAES方式どちららにも対応します。

WPA Key更新間隔キーの更新時間を設定します。
※0の時は、更新無効

WPA Key更新間隔
（初期値：180）

keyの有効時間を設定します。(秒)

３．[次ページ]ボタンをクリックします。


	●	この機能を利用するにはRADIUSサーバーの設置、設定が必要です。

		RADIUSサーバーの設定を参照の上、【RADIUSサーバー】をご覧ください。

暗号化設定画面

１．[802.1x]を選択します。

２．設定をします。

WEP自動更新設定	暗号化に利用する暗号キーのビット数は128bitを使用します
Key更新間隔	WEP keyの有効時間を設定します。(秒)

３．[次ページ]ボタンをクリックします。


	●	この機能を利用するにはRADIUSサーバーの設置、設定が必要です。

		RADIUSサーバーの設定を参照の上、【RADIUSサーバー】をご覧ください。


	●	[802.1x]では、RADIUSサーバーを接続認証のために利用できます。

９

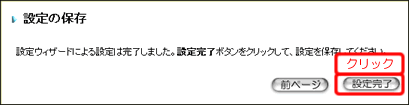

設定の保存画面で、[設定完了]ボタンをクリックします。

設定の保存画面

本製品と通信する無線LANアダプター側も、本製品に設定した［SSID］、［暗号化設定］（暗号キー）と同じ値を設定します。

これで、設定は完了です。
