クイックコネクトHGのリファレンス

クイックコネクトHGのリファレンス

ここでは、本製品の設定ユーティリティー「クイックコネクトHG」の各項目を説明します。

	無線ステータス
	電波状態/プロファイル編集
	オプション設定
	バージョン情報
	プロファイル設定編集
	タスクトレイ
	Windows Connect Now Data Manager

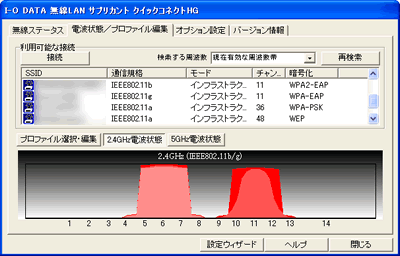

電波状態/プロファイル設定

▼利用可能な接続

項目

内容

[接続]ボタン

利用可能な無線LANリストで選択した無線LANに接続をするプロファイルを作成します。

検索する周波数

検索する周波数帯を表示します。このメニューは、[再検索]ボタンをクリックした後、数秒後に有効になります。

[再検索ボタン]

無線LANを再検索し、プロファイルリストの状態を調べます。

SSID

接続先のSSID

通信規格

発見された無線LANの通信規格を表示します。IEEE802.11a/b/g
IEEE802.11a/g
IEEE802.11b/g
IEEE802.11a/b
IEEE802.11a
IEEE802.11g
IEEE802.11b
Auto

モード

インフラストラクチャ、アドホック

チャンネル

発見された無線LANのチャンネルを表示します。
(1～13ch、34ch、36ｃｈ、38ch、40ch、42、44ch、46ch、48ch、52ch、56ch、60ch、64ch)

暗号化

発見された無線LANの暗号化のあり、なしを表示します。
(なし、WEP、WPA-PSK、WPA2-PSK、WPA-EAP、WPA2-EAP)

プロファイル選択・編集

▼プロファイルリスト
項目		内容
プロファイル名		プロファイル名を表示します。
SSID		接続したい無線LANのSSIDを表示します。
通信規格		接続したい無線LANの通信規格を表示します。 IEEE802.11a/b/g IEEE802.11a/g IEEE802.11b/g IEEE802.11a/b IEEE802.11a IEEE802.11g IEEE802.11b Auto
モード		接続したい無線LANの通信形態を表示します。アクセスポイントと通信(インフラストラクチャ) PC間通信(アドホック)
暗号化方法		接続したい無線LANの暗号化方法を表示します。暗号化なし WEP(64bit) WEP(128bit) WEP(152bit) WPA-PSK(TKIP) WPA-PSK(AES) WPA2-PSK(AES) WPA-EAP(TKIP) WPA-EAP(AES) WPA2-EAP(AES)

▼ボタン
項目		内容
選択		プロファイルリストで選択されているプロファイルに設定を変更します。
新規		プロファイル編集画面からプロファイルを新規作成します。設定が空の状態のプロファイル編集画面が表示されます。
編集		プロファイルリストで選択されているプロファイルを編集します。プロファイル編集画面が表示されます。
削除		プロファイルリストで選択されているプロファイルを削除します。

2.4GHz電波状態
2.4GHzの電波状態をグラフで示します。

5GHz電波状態
5.2GHzの電波状態をグラフで示します。
