1394-PCI IEEE 1394(i.LINK/FireWire)対応の外部記憶装置やDVカメラを接続可能な、PCIバス対応IEEE 1394インターフェイスボードです。搭載ポートにはすべて6pinタイプを採用し、電源供給が必要なIEEE 1394機器の接続も可能です。
また、DVカメラの映像をハードディスク等の外部記憶装置にキャプチャしたり、将来内蔵用IEEE 1394対応デバイスが登場の際、接続が容易に行なえます。「1394-PCI/DVC」には2種類のソフトを添付し、動画のキャプチャや編集が簡単に行なえます。
製品名 価格 備考
1394-PCI \16,800 2000/11/13生産終了
1394-PCI/DVC \19,800 2000/11/27生産終了
「1394-PCIシリーズ」の特長
デジタル品質の映像を、パソコンとDV機器間でのダイレクト転送(OHCI準拠)

特徴DV(i.LINK)端子搭載のDVカメラとパソコンを1本のケーブルで接続し、デジタル転送で双方向の映像データ転送が可能です。

*1394-PCIは別途キャプチャソフトが必要です。
6pinタイプ(電源供給可能)を3ポート搭載
ポート図IEEE 1394 6pin端子を外部2ポート、内部1ポート搭載しています。IEEE 1394対応デバイスには、自ら電源を供給する機器(セルフパワー)とIEEE 1394ケーブルから電源供給を受ける機器(バスパワー)との2種類があります。「1394-PCIシリーズ」はその両方に対応しており、接続デバイスからの電源供給リクエストに対し電源供給が可能です。

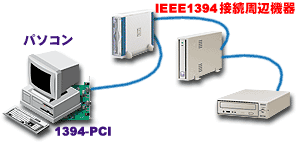

ハードディスクやMOドライブ等の外部記憶装置にも対応
IEEE 1394対応デバイスの多くが「1394-PCIシリーズ」で動作可能となります。実際の機器による接続テストを随時行ない、動作確認デバイスリストを作成し、弊社ホームページなどで公開致します。
最大63台(PC本体を含む)のIEEE 1394対応デバイスを接続可能
増設時のデイジーチェーンやツリー型接続の対応など、最大63台のデバイスを接続可能です(デイジーチェーン型のみでは最大16台)。もちろんPlug & PlayやHot Plugに対応していますので簡単設定で自由な接続を実現します。

* 1本当たりのケーブル長は最大4.5mまでです。ただし、接続デバイスによっては接続条件などが発生する場合があります。詳細は、各デバイスメーカーにお問合わせください。

「1394-PCI/DVC」には、ビデオ編集に便利な下記２つのソフトを添付
  • VIDEO「日本語版Ulead VideoStudio3 DV SEJ」
    • ホームビデオの編集に最適
    • HDへの映像の取り込み(キャプチャ)はもちろん、編集や100種類以上の特殊効果による加工が簡単
    • ビデオにタイトルや見出しを挿入したり重ねたりできます。
    • マイクからの肉声や音楽CDから直接BGMを取り込み、映像とリンクすることが可能です。
    • 編集結果をテープに記録することも可能です。


※:1添付ソフト日本語版Ulead VideoStudio3 DV SEJではファイルあたり、最大4Gバイト(約18分)まで、AVI形式のファイルとしてキャプチャ可能です(ファイルシステムがFAT32の場合。FAT16の場合は、最大2Gバイト(約9分)までとなります)。本格的なノンリニアビデオ編集には、「GV-DVC/PCI」をお勧めします。

* 本製品に添付のVideoStudio DV SEJ は，Ulead社が販売しているfull機能版と比較し,MPEG-2ビデオのキャプチャ/編集機能はございません。

  • COOL 3D「日本語版Ulead COOL 3D SE」
    • Webページ、デジタルビデオ、マルチメディアタイトル、プレゼンテーション、レポートなどに使う3Dタイトルの作成に最適
    • オープニングクレジットとエンディングクレジットに特殊効果を用いたフルフレーム、フルモーションビデオ作成が可能


* 添付の「日本語版Ulead VideoStudio3 DV SEJ」および「日本語版Ulead COOL 3D SE」は、製造元のユーリードシステム株式会社がサポートいたします。

ハードウェア仕様
＜対応機種＞ 搭載CPU MMX Pentium-266MHz以上、搭載メモリ 64MB以上を推奨
  • PCIバス搭載NEC PC-98NXシリーズ
  • PCIバス搭載DOS/Vマシン

* IEEE1394インターフェイス標準搭載機種ではご使用頂けません。また，他のIEEE1394インターフェイスボード(カード)との併用も出来ません。
* 「1394-PCIシリーズ」は、Windows98 Second Edition環境でIEEE 1394インターフェイスボードとして機能いたします。また、「1394-PCI/DVC」に添付のソフトウェアは、グラフィックボードやCPUなどの動作環境によって動画のコマ落ちなどが発生する恐れがあります。
* 音声の入力および再生には別途サウンドボード等のサウンド機能が必要です。
* 弊社製デジタルビデオキャプチャボード「GV-DVC/PCI」の添付ソフトは「1394-PCIシリーズ」ではご使用いただけません。また、「GV-DVC/PCI」は、IEEE 1394対応のストレージデバイスは接続できません。

＜対応OS＞

  • Windows 98 Second Edition専用
  • Windows 2000

＜添付品＞

  • 「1394-PCI」「1394-PCI/DVC」共通添付
    • 電源供給ケーブル (PC本体電源から「1394-PCIシリーズ」へ供給)
  • 「1394-PCI/DVC」に添付
    • DVキャプチャ&編集ソフト 「日本語版Ulead VideoStudio3 DV SEJ」
    • 3Dタイトル作成TOOL 「日本語版Ulead COOL 3D SE」
    • DVカメラ接続用ケーブル1本 [6pin⇔4pin:1.5m]

＜対応 IEEE 1394 機器＞

動作確認機器一覧表　（対応確認済み機器は、この一覧表でご確認ください。）

  • DV(i.LINK)端子搭載のDV機器
  • IEEE 1394対応のストレージ製品

＜製品仕様＞「1394-PCIシリーズ」共通

準拠規格 IEEE 1394-1995、P1394a Draft2.0
IEEE 1394端子 外部6pin 2ポート
内部6pin 1ポート
供給電源 20V/1.5A※(ただし、3ポートの合計値)
データ転送速度 最大400Mbps
使用IRQ 1つ(Plug & Playによる自動設定)
ボードサイズ 119.9(W)×106.7(H)mm(ただし、取付金具･コネクタ部を除く)
インタフェース PCIスロット(PCI Local Bus 2.1以降)

※ 「1394-PCIシリーズ」はPC本体から電源供給を受けてIEEE 1394デバイスに対して電源供給を行なうよう設計されています。PC本体側の電源供給能力によっては仕様を満足できない場合があります。
