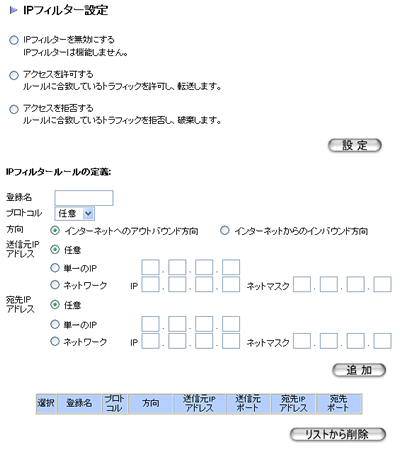

IPフィルター設定

[高度な設定]→[システムセキュリティ設定]でセキュリティレベルが[カスタム]の場合のみ設定できます。

項目

内容

IPフィルターの機能

IPフィルター機能の動作を選択します。

IPフィルターを無効にする	IPフィルターは機能しません。
アクセスを許可する	ルールに合致しているトラフィックを許可し転送します。
アクセスを拒否する	ルールに合致しているトラフィックを拒否し破棄します。

▼IPフィルタールールの定義

項目

内容

登録名

登録するIPフィルターの名称を入力します。(1～30文字)

プロトコル

フィルターを設定するプロトコルを選択します。

任意	任意のプロトコルをフィルターします。
TCP, UDP, ICMP, IGMP	指定されたプロトコルをフィルターします。

方向

フィルターを設定する方向を選択します。

インターネットへのアウトバウンド方向	LAN側'WAN側方向のパケットにフィルターをかけます。
インターネットからのインバウンド方向	WAN側'LAN側方向のパケットにフィルターをかけます。

送信元IPアドレス

フィルターを設定する送信元IPアドレスを設定する

任意	任意の送信元IPアドレスをフィルターします。
単一のIP	単一の送信元IPアドレスをフィルターします。 IPアドレスを入力します。
ネットワーク	ネットワーク単位の送信元IPアドレスをフィルターします。IPアドレスとサブネットマスクを入力します。

送信元ポート

プロトコルが「TCP」または「UDP」のときフィルターを設定する送信元ポート番号を設定します。

任意	任意の送信元ポート番号をフィルターします。
単一のIP	単一の送信元ポート番号をフィルターします。ポート番号を入力します。
ネットワーク	ネットワーク単位の送信元ポート番号をフィルターします。開始と終了のポート番号を入力します。

宛先IPアドレス

フィルターを設定する宛先IIPアドレスを設定する

任意	任意の宛先IIPアドレスをフィルターします。
単一のIP	単一の宛先IIPアドレスをフィルターします。 IPアドレスを入力します。
ネットワーク	ネットワーク単位の宛先IIPアドレスをフィルターします。IPアドレスとサブネットマスクを入力します。

宛先ポート

プロトコルが「TCP」または「UDP」のときフィルターを設定する宛先ポート番号を設定します。

任意	任意の宛先ポート番号をフィルターします。
単一のIP	単一の宛先ポート番号をフィルターします。ポート番号を入力します。
ネットワーク	ネットワーク単位の宛先ポート番号をフィルターします。開始と終了のポート番号を入力します。
