仕様

ご覧になる項目をクリックしてください。

	各部の名前とはたらき
	動作環境
	仕様

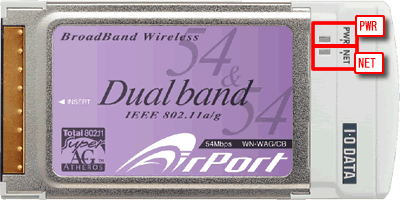

各部の名前とはたらき

PWRランプ(青)	NETランプ(青)	状態
点滅	消灯	無線LANがOFF状態、または、パソコンから取り外し処理を行った状態
交互にゆっくり点滅		無線LANがON状態であるが、無線接続が行われていない状態
同時に点滅		無線接続中（データ転送を行うと、通信量により点滅速度が変わります。）
消灯		PCカードの電源がOFFの状態

ページトップへ戻る

動作環境

動作環境	CardBus規格に準拠したPCカードスロット(PCMCIA TYPEⅡ)を搭載し、CD-ROMドライブ(インストール用)を搭載した下記の機種・OS
対応機種	NEC PC98-NXシリーズ DOS/Vマシン弊社では、OADG加盟メーカーのDOS/Vマシンで動作確認をしております。
対応OS	Windows XP Windows 2000 Windows Me　 Windows 98 Second Edition
通信可能機器	IEEE802.11a、IEEE802.11g、IEEE802.11b準拠の無線LAN製品と通信できます。 [弊社製品例（最大リンク速度の理論値^※1）] WN-WAPGシリーズ(54Mbps、IEEE802.11a/IEEE802.11g接続) WN-APGシリーズ(54Mbps、IEEE802.11a/IEEE802.11g接続) WN-AGシリーズ(54Mbps、IEEE802.11a/IEEE802.11g接続) WN-G54シリーズ(54Mbps、IEEE802.11g接続) WN-ABシリーズ(54Mbps、IEEE802.11a接続) WN-B11シリーズ(11Mbps、IEEE802.11b接続)

※1	表記の数値は、無線LANの規格値であり、実際のデータ転送速度を示すものではありません。
※2	スタンバイやレジュームなどの休止状態からの復帰には対応しておりません。
※3	有線LAN（LANケーブルで接続されたネットワーク）と接続するには、アクセスポイントやアクセスポイント付きブロードバンドルータが必要です。

ページトップへ戻る

仕様

商品名	IEEE802.11a/g/bデュアルバンド無線LAN PCカード
製品型番	WN-WAG/CB
周波数帯域	5GHz帯（5.15～5.35GHz）	2.4GHz帯（2.4～2.4835GHz）
チャンネル	34,36,38,40,42,44,46,48,52,56,60,64ch	1ch～13ch
伝送速度	54,48,36,24,18,12,9,6Mbps	IEEE802.11g：54,48,36,24,18,12,9,6Mbps IEEE802.11b： 11,5.5,2,1Mbps
伝送方式	OFDM （IEEE802.11a準拠）	OFDM （IEEE802.11g準拠） DS-SS （IEEE802.11b準拠）
データ到達距離（最大）	約300m（見通し）（5GHz帯の屋外での使用は、電波法上禁止されています。） ※環境条件により変化します。	約300m（見通し） ※環境条件により変化します。
アンテナ方式	ダイバーシティアンテナ
規格	IEEE802.11a IEEE802.11g IEEE802.11b
無線設備の種別	小電力データ通信システム
セキュリティー方式	WEP(Wired Equivalent Privacy)[64/128bit/152bit] WPA-PSK(TKIP、AES-CCM) ※Wireless Zero Configurationをご利用の場合は、Windows XP SP1以降で対応
アクセス方式	アドホック(Ad hoc) インフラストラクチャ(Infrastructure) ※インフラストラクチャはアクセスポイント使用時
LED表示	PWR、NET
ホストインターフェイス	PCMCIA PC CARD TYPEII (CardBus)
使用電源	DC3.3V±0.3V
消費電流（最大）	440mA
使用温度範囲	0℃～55℃（パソコンの動作する温度範囲であること）
使用湿度範囲	10％～85％（結露しないこと）
保存温度範囲	-10℃～60℃（パソコンの動作する温度範囲であること）
保存湿度範囲	5％～90％（結露しないこと）
外形寸法	約54(W)×108(D)×5(H)mm（アンテナ部含む）
質量	約40g
適応規格	TELEC
無線高速化モード	Super AG^TM
