以下の手順で本製品をパソコンに接続します。
手順1
スイッチを設定する
手順2
パソコンに接続する
　
本製品を接続する

手順1　スイッチを設定する

1

本製品はIDE機器としてパソコン本体に接続します。【ミニ知識】内「IDEの基礎知識」を参照し、取り付ける場所を決めます。

　

2

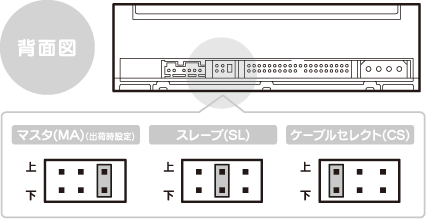

1 で決めた取り付ける場所に合わせて、本製品背面のスイッチを『マスター』（出荷時設定）、または『スレーブ』のどちらかに設定します。ご使用環境にあった設定を行ってください。

1 で決めた取り付ける場所に合わせて、本製品背面のスイッチを『マスター』（出荷時設定）、または『スレーブ』のどちらかに設定します。ご使用環境にあった設定を行ってください。
　

手順2　パソコンに接続する

　
1

パソコンと周辺機器の電源を切り、パソコンの電源ケーブルをコンセントから抜きます。

　

2

パソコンのルーフカバー、ドライブベイ（5インチベイ）のカバーを外し、本製品を取り付けます。
※パソコンのルーフカバーの外し方、ドライブベイ（5インチベイ）のカバーの外し方、取り付け方はパソコンの取扱説明書をご覧ください。
　

3

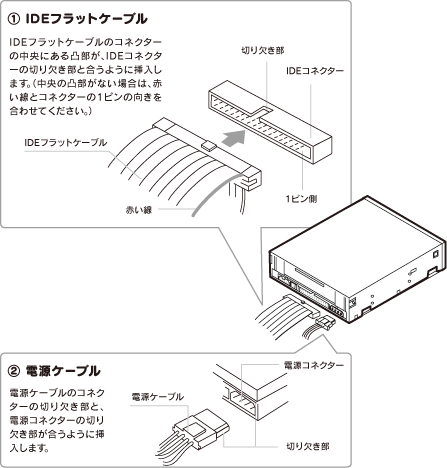

以下の各ケーブルを接続します。
①IDEフラットケーブル
パソコン本体から出ているIDEフラットケーブルを、本製品のIDEコネクターに接続します。プライマリー（1系統列目）またはセカンダリー（2系統列目）を十分に確認し、接続してください。
②電源ケーブル
パソコン本体から出ている電源ケーブルを本製品の電源コネクターに接続します。
　各ケーブルを接続します。
　

ケーブルを差し込むときはケーブルの向きにご注意ください。
逆向きだと差し込めないようになっていますが、無理に差し込もうとすると、コネクターを破損する恐れがあります。コネクターを抜き差しする場合は、ピンが折れないようにコネクターをまっすぐにして行ってください。ピンが折れると正常に動作しません。

　

4

添付の取り付けネジで本製品をとめます。
※お使いの機種によって、ネジ穴の場所や数が異なります。詳しくは、パソコンの取扱説明書をご覧ください。
　

5

パソコンのルーフカバーを取り付け、ケーブルや周辺機器を元に戻します。
　

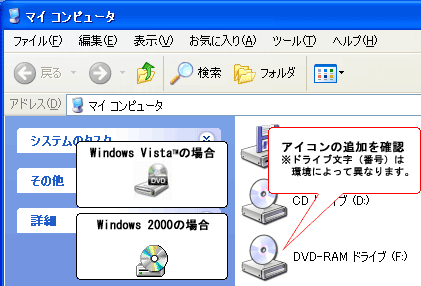

6 パソコンを起動し、［マイコンピュータ］（または[コンピュータ]）で本製品のアイコンが追加されていることを確認してください。 （アイコンが追加されていない場合は、【困ったときには～Q&A】「本製品のアイコンがマイコンピュータ（またはコンピュータ）に表示されない」をご参照ください。）
　
（画面例：Windows XP ）
パソコンを起動し、［マイコンピュータ］で本製品のアイコンが追加されていることを確認してください。
