パソコン内蔵無線LAN Windows XP SP1以前の場合

Windows XP SP1以前でパソコンの内蔵無線LANに接続する手順を説明します。

参考
設定を始める前に…
  パーソナルファイアウォールや、Windows標準のファイアウォールを利用している場合は、一時的にOFFにするか、許可する設定に変更してください。

  インターネットエクスプローラの[ツール]-[インターネットオプション]-[接続]タブで[ダイヤルしない]に変更してください。

  パソコンに無線LAN用のスイッチがある場合は、スイッチをONにしてください。

本製品の[SSID]と[暗号キー]をメモしておいてください。[SSID]と[暗号キー]は親機の裏面に記載しています。

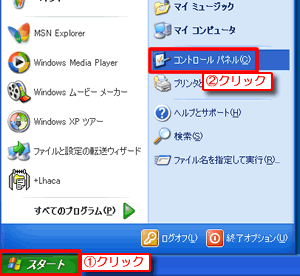

[スタート]→[コントロールパネル]をクリックします。

コントロールパネル

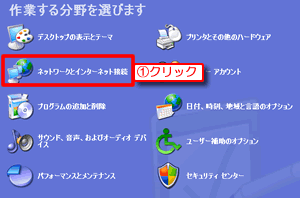

[ネットワークとインターネット接続]をクリックし、[ネットワーク接続]アイコンをダブルクリックします。
(クラシック表示の場合は、[ネットワーク接続]アイコンをダブルクリックします。)

ネットワークとインターネット接続

ネットワーク接続

参考
クラシック表示の場合は、[ネットワーク接続]アイコンをダブルクリックします。
  ネットワーク接続アイコン

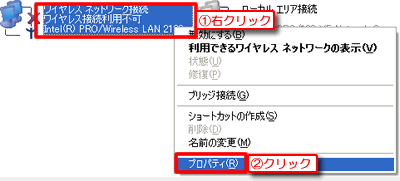

[ワイヤレスネットワーク接続]アイコンを右クリックして、[プロパティ]をクリックします。

ワイヤレスネットワーク接続]のプロパティ

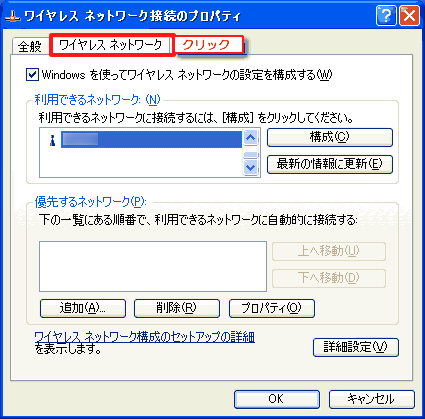

[ワイヤレスネットワーク]タブをクリックします。

ワイヤレスネットワーク

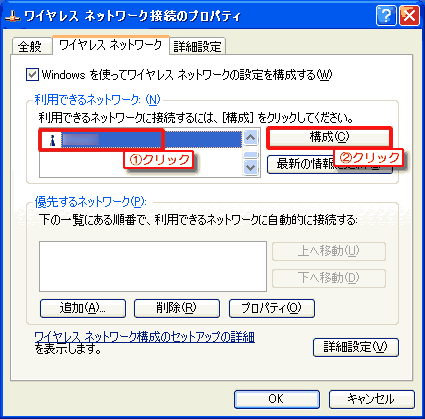

[利用できるネットワーク]に表示されているSSIDを選択し、[構成]ボタンをクリックします。
※ [SSID]は親機の裏面に記載しています。
※ [SSID]を初期設定から変更している場合は、 変更した[SSID]を選択します。

構成ボタン

困ったときには SSIDが検索されない!

⇒ 【困ったときには】をご覧ください。

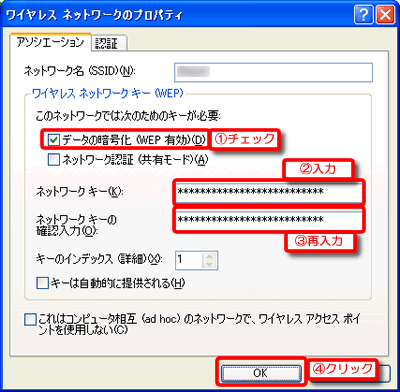

暗号化の設定を行います。

[データの暗号化]にチェックを付けます。
親機に設定している[暗号キー](13桁)を[ネットワークキー]に入力します。
※ [暗号キー]は親機の裏面に記載しています。
※ [暗号キー]を初期設定から変更している場合は、変更した[暗号キー]を選択します。
[ネットワークキーの確認入力]に[暗号キー]を再入力します。
[OK]ボタンをクリックして画面を閉じます。











暗号化の設定画面

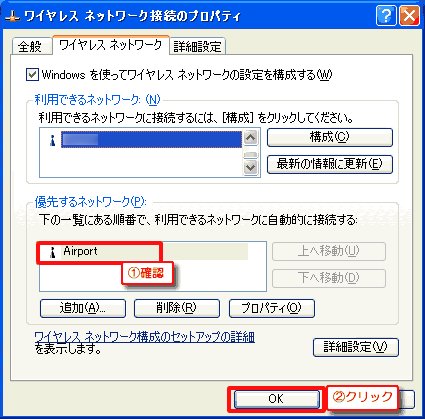

[ワイヤレスネットワークのプロパティ]に戻りますので、[優先するネットワーク]にプロファイル名があることを確認して、[OK]ボタンをクリックします。

プロファイル名確認画面



これで設定は完了です。

困ったときには 無線LANでインターネットに接続できない!

⇒ 【困ったときには】をご覧ください。
