PC組込用地デジキャプチャボード PCI ExpressモデルGV-MVP/HSBH 仕様

仕様書印刷
画像

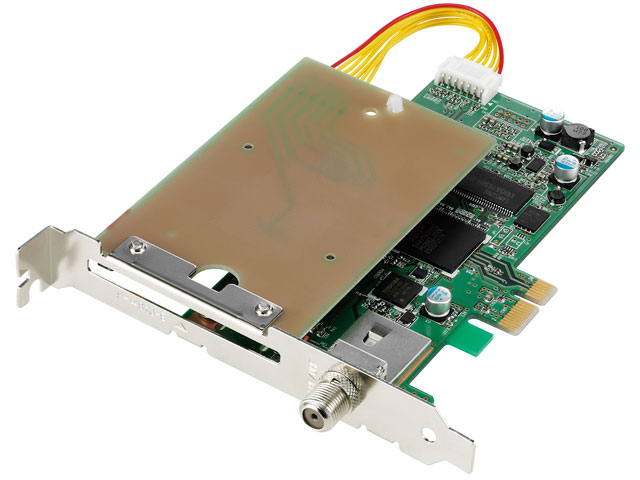

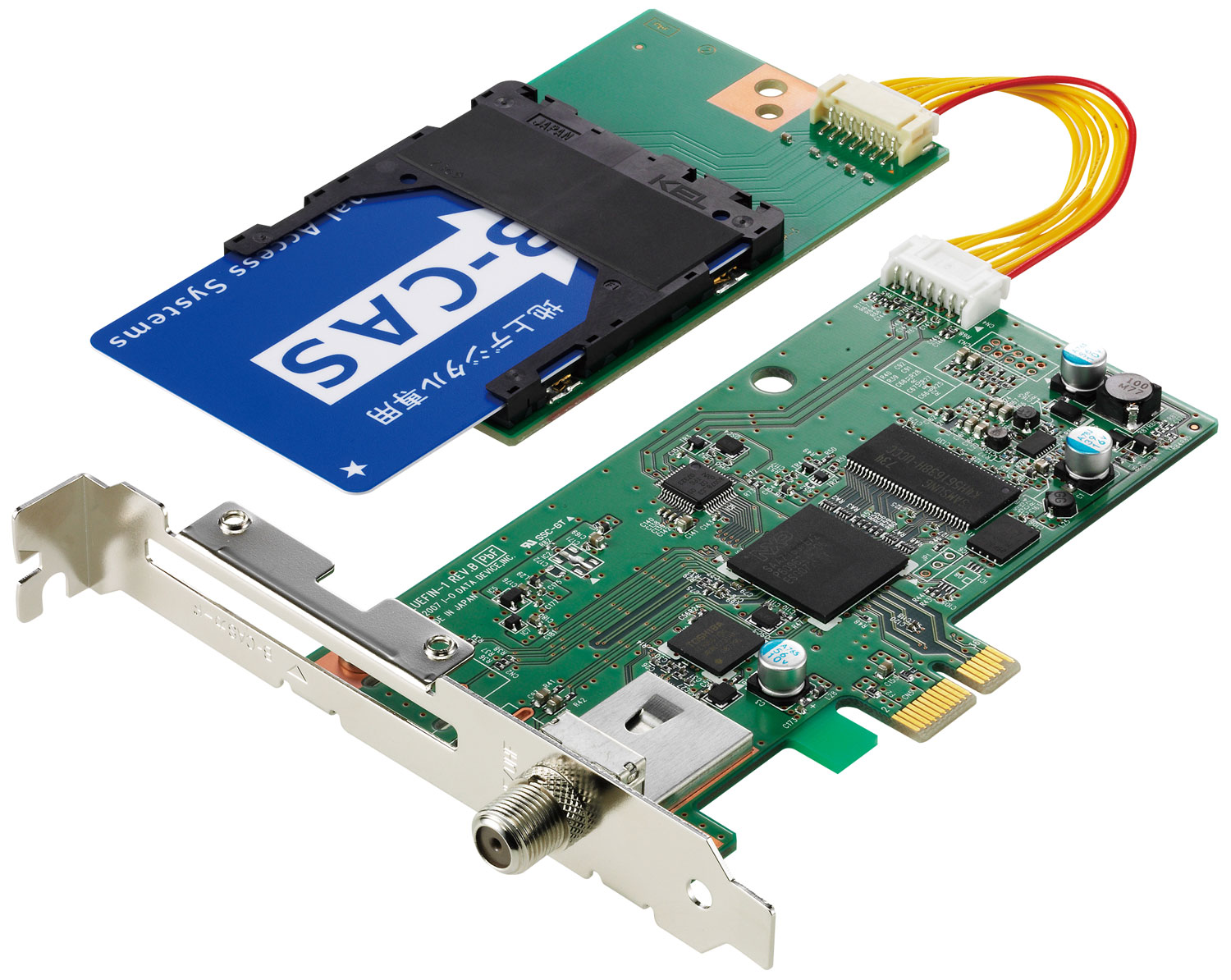

GV-MVP/HSBH 製品の写真 斜め前

※商品写真はイメージです。実際の外観とは異なる場合があります。
GV-MVP/HSBH 「GV-MVP/HSBH」は、地上デジタル放送のハイビジョン映像をパソコンで視聴・録画できる、PC組込用のPCI Express x1接続の地上デジタル対応TVキャプチャボードです。
ハイビジョン映像の美しさをありのままパソコンで観ていただくために、アナログTVキャプチャ開発で培ってきた技術とノウハウを活かして創り上げた高品質なコンパクト設計。
また、使いやすさと検索性にこだわったアイ・オーオリジナルのキャプチャソフト「mAgicTV Digital」を添付。おまかせ録画でどんどん録りためて「パソコンでハイビジョン」を楽しめます。

Graphic Video - mAgicTV Products / model HSBH
対応メモリー検索
PCメーカー
タイプ
発売年
機種・モデル名

(一部のみ入力も可能)

商品型番
  • ※「機種・モデル名」は PCの型番・モデル名は半角で入力してください。一部のみ入力も可能です。
  • ※商品ご購入前のお問い合わせについては「インフォメーション デスク」をご利用ください。

対応機種

対応機種 PCI Express x1搭載DOS/Vデスクトップマシン
Intel製、NVIDIA製およびAMD製チップセット搭載の機種に限る。
対応CPU Intel Pentium4 2.6GHz以上
Pentium D 805 2.66GHz以上
Pentium Dual Core E2160(1.8GHz)以上
Core 2 Duo E4300(1.8GHz)以上
AMD

Athlon64 X2 3800+(2.0GHz)上
Athlon64 3500+(2.2GHz)以上

メモリー Windows Vista 1GB以上[推奨 2GB以上]
Windows XP 512MB以上[推奨 1GB以上]
ハードディスク

600MB以上の空き容量(NTFSファイルシステムでご利用ください)
別途録画データ保存用の空き容量が必要です。

対応
グラフィック
チップセット内蔵
(COPP対応が必要)
Intel G965以上
AMD Radeon XPRESS 1100以上
NVIDIA nForce 600シリーズ以上
VRAM:128MB以上 [推奨 256MB以上]

○アナログRGBから出力する場合
 52万画素以下の解像度で出力されます。
○デジタル(DVI・HDMI)から出力する場合、以下の環境が必要となります。
・HDCPに対応したDVIもしくはHDMIコネクタ ・HDCP対応のディスプレイ
 HDCP機能を利用することによりハイビジョン解像度で出力されます。
HDCPに非対応の環境においてはデジタル接続時に本製品の映像は表示されません。
グラフィックボード
(COPP&DXVA
対応が必要)
PCI Express x16スロットに接続した下記の要件を満たすグラフィックボード
AMD Radeon HD2600以上
NVIDIA GeForce 8400以上
VRAM:128MB以上 [推奨 256MB以上]
GeForce8800 Ultra/8800 GTX/8800 GTS/GTX 260/GTX 280を除く。

○アナログRGBからは本製品の映像は表示されません
○デジタル(DVI・HDMI)から出力する場合、以下の環境が必要となります。
・HDCPに対応したDVIもしくはHDMIコネクタ ・HDCP対応のディスプレイ
 HDCP機能を利用することによりハイビジョン解像度で出力されます。
HDCPに非対応の環境においてはデジタル接続時に本製品の映像は表示されません。
ディスプレイ XGA(1024×768)以上 [推奨 WUXGA(1920×1200)以上]

○デジタル(DVI・HDMI)で接続する場合
HDCPに対応したDVIもしくはHDMIコネクタを搭載したディスプレイが必要となります。
サウンド Direct X9.0c以上に対応した環境
デジタル音声出力はWindows Vistaのみサポート。
サラウンド放送はステレオに変換されます。
インターネット接続環境 データ放送双方向サービス、iEPGの利用時に必要
CD-ROMドライブ アプリケーションインストール時に必要
DVD-RW、RAMドライブ CPRM対応必要(ムーブ機能使用時)

複数製品使用について

推奨環境
対応CPU Intel
Core 2 Duo 2.4GHz以上
AMD
Athlon 64 X2 2.6GHz以上
メモリー
Windows Vista
2GB以上
Windows XP
1GB以上
ハードディスク
SATA/eSATA接続HDD
※推奨環境は、4台のmAgicTV Digital製品を使う際の目安です。
※上記環境において、動作することを保証するものではありません。
対応製品と動作

●地上デジタル対応製品の場合

本製品はチャンネル数に応じて対応製品を組合わせることで、最大8チャンネル同時録画が可能です。

【対応製品】
GV-MVP/HSBH、GV-MVP/HS(※)、GV-MVP/HX(※)、GV-MVP/HZ(※)

※最新のサポートソフトをインストールした上記の推奨環境でご利用ください。

※GV-MVP/HZの同時接続可能台数は4台までです。5台以上で同時録画を行う際は、GV-MVP/HS・GV-MVP/HXと併用してご使用ください。


【複数製品使用時の動作について】

<TVとPlayer動作について>

製品A 製品B
TV
テレビ視聴
Player
録画番組の
再生
TV
テレビ視聴
Player
録画番組の
再生
製品A テレビ視聴中 - × × ×
Player
録画番組の
再生中
× - × ×


<録画時動作について>

製品A 製品B
テレビ
視聴
Player
録画番組の
再生

テレビ
視聴

Player
録画番組の
再生
テレビ視聴
録画(※)
予約録画
製品A テレビ視聴
録画中(※1)
○(※2) × × × ×
予約録画中 - -

※1:テレビ視聴時に録画ボタンを使用した録画

※2:録画中番組のみ視聴可能


●アナログ対応製品の場合

本製品は、対応製品と組合わせてお使いいただけます。

「mAgicTV5」と「mAgicTV Digital」の2つのソフトウェアを切り替えて使用する必要があります。

【対応製品】
GV-MVP/GX2、GV-MVP/GX2W、GV-MVP/RX3、GV-MVP/RX2、GV-MVP/RX2W、
GV-MVP/RX2E、GV-MVP/RZ3、GV-MVP/RZ2、GV-MVP/TZ、GV-MVP/GX、GV-MVP/GXW


【「mAgicTV Digital」「mAgicTV5」同時利用時の動作について】

<TVとPlayer動作について>

mAgicTV Digital (※1) mAgicTV5 (※2)
TV
テレビ視聴
Player
録画番組の
再生
TV
テレビ視聴
Player
録画番組の
再生
テレビ視聴中 ×
Player
録画番組
再生中
×

※1:mAgicTV DigitalのTVとPlayerの同時利用について
mAgicTV Digitalは、オーバーレイ環境を必要とするため、TVとPlayerの同時利用はできません。

※2:mAgicTV5との同時視聴/再生について
mAgicTV Digitalはオーバーレイ環境を必要とするため、「先に」mAgicTV Digitalでテレビ視聴や録画再生「操作」を行った後に、mAgicTV 5でテレビ視聴や録画再生 「操作」を行ってください。


<録画時動作について>

mAgicTV Digital mAgicTV5
TV
テレビ視聴
Player
録画番組の
再生
TV
テレビ視聴
Player
録画番組の
再生
録画中(※)

録画中番組
のみ視聴可能
×
録画中番組
のみ視聴可能
予約
録画中
TV視聴 × - × -
録画済
番組の再生
- -
録画中番組の
おっかけ再生
- × -

※TV視聴時に録画ボタンを使用した録画


対応OS

対応OS
(日本語版のみ)
Windows Vista(32ビット版)、SP1/Windows XP SP2以降

仕様

受信方式 地上デジタル放送方式(日本)
受信チャンネル 地上デジタル000~999(CATVパススルー対応)
地上デジタル放送機能 字幕放送  録画した番組の再生時はご利用いただけません
データ放送  録画した番組の再生時はご利用いただけません。
双方向データ放送
視聴時のみご利用可能です。
インターネットへの接続が必要となります。別途、通信料が必要な場合があります。
マルチ音声
二重音声
EPG
録画時間の目安
放送録画
モードの種類
ビットレート 1時間録画するのに
必要なハードディスク容量
ハードディスク空き容量
250GB 300GB 500GB 1TB
ハイビジョン
テレビ放送
約17Mbps 約7.1GB 約32時間 約41時間 約65時間 約130時間
SD標準
テレビ放送
約8Mbps 約3.6GB 約69時間 約83時間 約139時間 約278時間
ネットワーク接続のハードディスクには対応しておりません。
映像形式 MPEG2(MP@HL)
音声形式 MPEG-2 AAC
管理可能ファイル数 最大10,000(同時に管理可能な録画ファイル数)
最大連続録画時間 24時間
TV-RF入力 F型コネクタ
占有スロット PCI Express x1 1スロット
B-CASカードスロット 1スロット
外形寸法 約125(W)×95.3(H)×14(D)mm(スロットカバーおよび突起部含まず)
質量 約90g
質量(梱包時) 約346g
電源 +3.3V±5%、+12V±5%
消費電流(最大) +3.3V/0.68A、+12V/0.25A
使用温度範囲 5~35℃
使用湿度範囲 20~80%(結露なきこと)
保証期間 1年保証
各種取得規格 VCCI Class B、RoHS指令準拠

添付品

添付品 サポートソフトCD-ROM、取扱説明書、地上デジタル放送専用B-CASカード

注意事項

注意事項
・本製品で記録した映像、音声を個人の鑑賞以外の目的で使用しないでください。
・最大連続録画時間は1番組24時間までです。24時間を経過しましたら自動的に録画を終了します。
複数同時使用対応製品以外のTVキャプチャ製品は取り外してください。
・マルチディスプレイ環境では使えません。シングルディスプレイ環境でお使いください。
・ファイル管理は必ずライブラリから行ってください。
・mAgicTV DigitalおよびmAgicマネージャDigitalが動作中は、Windows Aeroを無効化しております。
・mAgicTV DigitalおよびmAgicマネージャDigitalが動作中は、Print Screenキーによる画面取り込みの機能は使用できません。
・動作環境を満たす環境であっても、グラフィックアクセラレータやハードディスクの性能により、コマ落ちが発生する場合があります。
・弊社DVDドライブDVR-ST18Gへのムーブには対応しておりません。
●地上デジタル放送について
・録画した番組を再生するには、録画時に使っていた本製品とパソコンが必要です。他のパソコンでは再生できません。
・録画時のパソコンのマザーボードを交換した場合には、それまでに録画した番組が再生できなくなります。
・録画したデータの編集、加工には対応しておりません。
・録画した番組のデータ放送、字幕放送は表示できません。
・地上デジタル放送に対応したUHFアンテナやブースター、混合器などが必要となる場合があります。
・CATVトランスモジュレーション方式での受信に対応しておりません。
・5.1chマルチ・チャンネルには対応しておりません。2chステレオにダウンミックスされます。
・使っていた本製品を他の環境で使うには、本製品の初期化が必要です。その場合、それまでに録画した番組は再生できなくなります。大切な番組はムーブするなどして保管してください。
初期化ツールを起動するには、[スタート]→[すべてのプログラム]→[I-O DATA]→[mAgicTVD]→[初期化ツール]を実行してください。
・本製品や録画データを保存したハードディスクが壊れた場合、今まで録画した番組を再生できなくなります。大切な番組はムーブするなどして保管してください。
