15型XGA対応アナログ液晶ディスプレイLCD-A15CEシリーズ

仕様書印刷
LCD-A15CEシリーズ 超コンパクトな15型XGA対応(1024×768ドット)アナログ液晶ディスプレイです。高画質液晶パネルにより輝度・コントラストを大幅に向上し、画像がすっきりと見やすくなっています。また、従来の液晶ディスプレイが苦手としていた視野 角・色純度も改善し、CRTに迫る色再現性を実現。フレーム(画面額縁)幅は世界最狭クラスの16mmを達成し、17型CRT相当の画面表示面積でありながら超コンパクトなボディで、省スペース性も突き詰めた製品です。新たに、消費電力を抑え、目にも優しいECOモードを搭載しました。

対応機種

対応機種 DOS/V マシン
NEC PC-9821シリーズ
Apple Macintoshシリーズ
対応製品検索エンジンPIO パソコンの機種名から対応製品を調べることができます。

対応OS

対応OS OSには依存しないため全て(本体未対応OSは除く)

仕様

パネルタイプ 三菱ADI製 TFT 15型
表示面積(mm×mm) 304.1×228.1
最大表示解像度 1024×768
画素ピッチ(mm×mm) 0.297(H)×0.297(V)
表示色 1677万色
視野角度 上: 70°下: 80°右: 80°左: 80°
最大輝度 300cd/m2
コントラスト 450:1
応答速度 25ms
水平走査周波数(kHz) 31.3~60.2
垂直走査周波数(Hz) 56.3~75.0
入力信号 アナログRGB
同期信号 セパレート同期信号
各種調整機能 自動調整、自動コントラスト、コントラスト、輝度、色調整、垂直位置、水平位置、水平サイズ、フェーズ調整、ECOモード、スムージング、OSD言語、OSD位置、OSD表示時間、リセット
定格電圧 DC 12V
消費電力 最大時 35W
ECOモード時
※ 弊社実測値
23W
サスペンド時 3W
パワーマネージメント VESA DPMS互換
プラグ&プレイ VESA DDC1/2B
外形寸法 338(W)×322(H)×152(D)mm
質量 3.3 kg
チルト角 上: 30°
筐体色 アイボリー、ガンメタリック、シルバー、ブルーシルバー、ピンクシルバー
VESAマウントインターフェイス規格(VESA FPMPMI)対応 ○(75mmピッチ)
※VESA固定器具を取り付けるねじ穴はスタンド底面にあります。固定器具を取り付ける場合はスタンドをたたんでご使用ください。スタンドは取り外しできません。
盗難防止用ホール
梱包状態の質量 / 寸法 4.9kg / 480(W)×132(D)×425(D)mm
各種規格 VCCI-B、国際エネルギースタープログラム、TCO'99(※LCD-A15CE [筐体色:アイボリー] のみ)
反射低減処理 アンチグレア
入力端子 D-sub15pin×1
ケーブル長(長さ) アナログ接続ケーブル:1.5m、電源ケーブル:1.8m
インピーダンス 75Ω
電源周波数 50/60Hz
電源 添付ACアダプタより電源供給
グリーン購入法基準 適合
使用温度範囲 0~40℃
使用湿度範囲 20~80% (結露なきこと)
保証期間 3年間保証※LCDパネル及びバックライトは「1年間保証」となります。
輸出管理規定 本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。
国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

解像度および周波数

対応パソコン 表示モード 水平周波数(kHz) 垂直周波数(Hz) LCD-A15CE
アナログ
  Windows 720×400 31.5 70.1
640×400 31.3 70.0
Power
Macintosh
シリーズ
640×480 31.5 59.9
37.9 72.8
37.5 75.0
800×600 35.2 56.3
37.9 60.3
46.9 75.0
48.1 72.2
1024×768 48.4 60.0
56.5 70.1
60.0 75.0
  640×480 35.0 66.7
832×624 49.7 74.5
1024×768 60.2 74.9

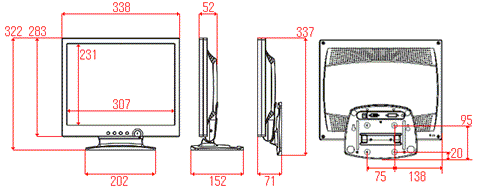

外形寸法図

外形寸法図

添付品

添付ケーブル アナログ接続ケーブル
主な添付品 ACアダプタ(白色)、LCD-A15CEサポートソフト
