UXGA対応 20.1型デジタル&アナログ液晶ディスプレイLCD-AD202Gシリーズ

仕様書印刷
LCD-AD202Gシリーズ 液晶ディスプレイ「LCD-AD202Gシリーズ」は大画面、高品質パネル採用、最大解像度UXGA(1600×1200ドット)対応の20.1型 デジタル&アナログ液晶ディスプレイです。スーパースリム17.8mmの狭額ベゼル採用、高速応答16msに加え、高さ調整機能、アプリケーションごとに 最適な画面設定をマウスで操作できるディスプレイマネージャーなどプロユース環境で「使える」機能が充実したハイエンドモデルです。

対応機種

対応機種 DOS/Vマシン
NEC PC-9800シリーズ
Apple Macintoshシリーズ
パソコンの機種名から対応製品を調べることができます。

対応OS

対応OS
(日本語版のみ)
OSには依存しない
※ただし、解像度及び周波数が下記対応表範囲内に適用すること。

仕様

パネルタイプ 20.1型TFTカラー液晶
表示面積(mm×mm) 408.0×306.0
最大表示解像度 1600×1200
画素ピッチ(mm×mm) 0.255(H)×0.255(V)
表示色 1677万色
視野角度 上下: 170°左右: 170°
最大輝度 250cd/m2
コントラスト 700:1
応答速度 中間色 16ms(オーバードライブ) 黒→白+白→黒 25ms
映像入力 デジタルDVI-D 24pin、アナログRGB D-sub15pin(セパレート同期信号)
各種調整機能

自動調整、コントラスト、輝度、画面サイズ、画面微調整、水平位置、垂直位置、色温度、ECOモード、言語、スムージング調整、OSD水平位置、OSD垂直位置、OSD透過、OSD表示時間設定、リセット、表示切替

定格電圧 AC 100V (電源内蔵)
消費電力 最大時 59W
ECOモード時
※弊社実測値
38W
待機時 2W
パワーマネージメント VESA DPMS互換
プラグ&プレイ VESA DDC2B
外形寸法
(W×D×H)
スタンドあり 446×227×435~505mm
スタンドなし 446×81×367mm
質量 スタンドあり 10.1 kg
スタンドなし 6.8 kg
チルト角 上: 20°下:5°
スイベル角 左右:90° ※台座、ディスプレイ部が同時に回転します
筐体色 ホワイト・ブラック
VESAマウントインターフェイス規格(VESA FPMPMI)対応 ○(100mmピッチ)
盗難防止用ホール ○
梱包状態の質量 / 寸法
(W×D×H)
12.4kg / 530×305×530mm
各種規格 VCCI Class B, 国際エネルギースタープログラム,FCC,UL,CE
グリーン購入法基準 適合
使用温度範囲(℃) 0~40
使用湿度範囲(%) 20~80(結露なきこと)
保証期間 3年間保証 ※LCDパネル及びバックライトは「1年間保証」となります。
輸出管理規定 本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。
国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

※ TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数


表示モード
水平周波数(kHz)
垂直周波数(Hz)
アナログ デジタル
PC-9800シリーズ
640×400 24.8 56.4 -
Windows
搭載
パソコン
720×400
31.5
70.1
Power
Macintosh
シリーズ
640×480
31.5
59.9
37.9
72.8
37.5
75.0
800×600
35.2
56.3
37.9
60.3
46.9
75.0
48.1
72.2
1024×768
48.4
60.0
56.5
70.1
58.0
71.9
60.0
75.0
1280×1024
64.0
60.0
○※1
80.0
75.0
○※1
1600×1200 75.0 60.0 ○※1

640×480
35.0
66.7
-
832×624
49.7
74.5
-
1024×768
60.2
74.9
-
※ PCからの信号は全てノンインタレースであること。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ 1600×1200未満の解像度の場合は、拡大表示します。
※ コンポジットシンク及びシンクオングリーンには対応していません。
※1 OSの制限により、Mac OS 9.0.4およびMac OS 9.2.1搭載のPowerMacG4シリーズのDVI搭載モデルではご利用いただけません。

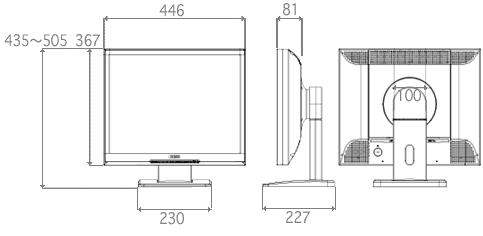

外形寸法図

添付品

添付ケーブル アナログ接続ケーブル(1.5m)、ACケーブル(1.8m)、デジタル接続ケーブル(2.0m)、LCDシリーズサポートソフト(CD-ROM)、取扱説明書
