地上デジタルチューナー搭載 フルHD対応 23.6型ワイド液晶LCD-DTV244XBR 仕様

仕様書印刷
画像

LCD-DTV244XBR 本体とリモコン

※商品写真はイメージです。実際の外観とは異なる場合があります。
LCD-DTV244XBR 「LCD-DTV244XBR」は23.6型ワイド液晶ディスプレイに地上デジタルチューナーを搭載。
HDMI端子をはじめとした様々な映像入力端子を備えゲームやAV機器の接続にも最適。テレビとして、PC用のディスプレイとしてマルチにお使いいただけます。
またLEDバックライトを採用し、省エネを実現。スリムサイズのため卓上の設置にも最適です。

対応機種

対応機種 DOS/Vマシン、Apple Macintoshシリーズ
※TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。

対応OS

対応OS(日本語版のみ) OSには依存しない。※ただし、解像度及び周波数が対応表範囲内であること。

仕様

筐体色/型番 ブラック LCD-DTV244XBR
液晶パネル パネルタイプ TFT23.6型ワイド 白色LED/非光沢パネル
最大表示解像度 1920×1080
画素ピッチ(mm×mm) 0.2715(H)×0.2715(V)
表示面積(mm×mm) 521.28(H)×293.22(V)
最大表示色 1677万色
視野角度 上下:160° 左右:170°
最大輝度 300cd/m2
コントラスト 1000:1
応答速度 5ms
水平走査周波数(kHz) 24.8〜82.0
垂直走査周波数(Hz) 56.3〜75.0
映像入力端子 HDMI、アナログRGB、地上デジタルTVアンテナ、Sビデオ、コンポジットビデオ、D入力端子
音声入出力 音声入力端子 ステレオミニジャック φ3.5
スピーカー 3W+3W (ステレオ)
音声出力端子 ステレオミニジャック φ3.5、RCAジャック(白+赤)、光デジタル出力端子(SPDIF)
調整機能 画像 コントラスト、明るさ、色合い、色の濃さ、シャープネス、バックライト、ECO、色温度(暖色、標準、寒色)、画面モード(フル、ズーム1、ズーム2、4:3、パノラマ)
PC ECO、バックライト、コントラスト、明るさ、色温度(暖色、標準、寒色、自設定)、画面自動調整、水平位置、垂直位置、サイズ、微調整
音声 音質モード(スタンダード、シネマ、音楽、ユーザ)、低音、高音、バランス、SRS
設定画面 水平位置、垂直位置、表示時間、言語、オーバースキャン、リセット
基本設定 メール、アンテナレベル、チャンネルスキャン、リモコン情報の詳細設定、設定情報の初期化、機器情報
機器設定 字幕の設定、文字スーパーの設定
定格電圧 AC100V 50/60Hz(電源内蔵)
消費電力 最大時 40W
通常使用時(オンモード) PC:26.0W TV:27.7W
待機時 待機時:0.7W 電源off時:0.6W
パワーマネージメント VESA DPM互換
プラグ&プレイ VESA DDC2B
チルト角 上:20° 下:0°
高さ調整 -
VESAマウントインターフェイス ○(100mmピッチ)
盗難防止用ホール
外形寸法
(W×D×H)
スタンドあり 563×218×413(mm)
スタンドなし 563×40×358(mm)
質量 スタンドあり 約4.8kg
スタンドなし 約4.5kg
梱包時質量(kg)/寸法(W×D×H) 約6.6kg/612×130×485mm
使用温度条件 0℃~+40℃(収納時:-20℃~60℃)
使用湿度条件 20%~80%(結露なきこと)
各種取得規格・法規制 J-MOSS、PSE、S-mark、RoHS指令準拠、PCリサイクルマーク
保証期間 1年間
※外観及び仕様は、改善のため予告なく変更することがあります。

チューナー仕様

放送種類 地上デジタル放送(日本方式)
受信チャンネル UHF 13ch~62ch
VHF 1ch~12ch
CATV 13ch~63ch
視聴可能番組 -
HD(ハイビジョン)対応
CATVパススルー対応
字幕放送
EPG(電子番組表)
番組視聴予約(オンタイマー) ×
データ放送 ×
双方向(データ放送)サービス ×
地デジ難視対策衛星放送 -
備考 ※ケーブルテレビ(CATV)をご利用の場合、ケーブルテレビ会社からの配信方式がパススルー方式であれば、本機で地上デジタル放送をお楽しみいただけます。配信方式についてはご契約のケーブルテレビ会社にお問い合わせください。 ※放送波のエリア内であっても、建物や地形により電波がさえぎられる場合や電波の受信状況によっては、視聴いただけない場合があります。 ※地上デジタル放送を受信するには、地上デジタル放送に対応したUHFアンテナやブースター、混合器などが必要になる場合があります。 ※本機には録画機能はありません。

解像度および周波数

●LCD-DTV244XBR信号タイミング

  表示モード 水平周波数
(kHz)
垂直周波数
(Hz)
アナログ
  Windows
搭載
パソコン
720×400 31.5 70.1
Apple
Macintosh
シリーズ
640×480 31.5 59.9
37.9 72.8
37.5 75
800×600 35.2 56.3
37.9 60.3
46.9 75
48.1 72.2
1024×768 48.4 60
56.5 70.1
60 75
1280×1024 64 60
80 75
1440×900 55.5 59.9
55.9 59.9
1680×1050 64.7 59.9
1920×1080 67.5 60
  640×480 35 66.7
832×624 49.7 74.6
1024×768 60.2 74.9


●Xbox 360対応信号タイミング(※1)

  表示モード 水平周波数
(kHz)
垂直周波数
(Hz)
アナログ
Xbox360 640×480 31.5 59.9
848×480 31 60
1024×768 48.4 60
1280×720 45 59.9
1280×768 47.8 59.9
1280×1024 64 60
1360×768 47.7 60
1920×1080 66.6 59.9

※PCからの信号は全てノンインタレースである必要があります。
※Apple Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクターが必要になる場合があります。
※表示解像度、表示色数は接続するグラフィックボードによって異なります。
※コンポジットシンクおよびシンクオングリーンには対応していません。
※1920×1080未満の解像度の場合は、拡大表示されます。
※接続されるパソコンが本解像度に対応していることをご確認ください。
※1:アナログRGB(ミニD-sub15ピン)接続する場合は、市販の「Xbox 360 VGA HD AVケーブル」が必要です。

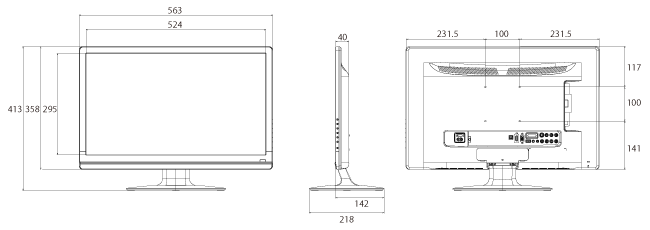

外形寸法図

外形寸法図

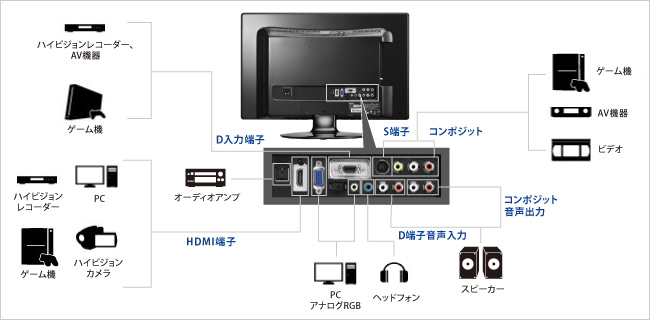

機器接続例

機器接続例

アスペクト比(画像縦横比)

アスペクト比(画面モード) 表示例
フル
入力信号を本製品の画面表示エリア(1920×1080)に拡大表示します。
表示例 フル
ズーム1
レターボックス収納されたDVDの画像部分を1920×1080に拡大表示します。
表示例 ズーム1
ズーム2
字幕入りのレターボックス映像が字幕を含めて画面内に収まるように拡大表示します。
表示例 ズーム2
4:3
アスペクト比を維持したまま、入力信号を拡大表示します。
表示例 4:3
パノラマ
4:3の映像が自然に見えるように左右周辺を拡大して表示します。
表示例 パノラマ

添付品

添付品 取扱説明書(保証書含む)、アナログ接続ケーブル(1.8m)、オーディオケーブル(1.8m)、ACケーブル(1.8m)、アンテナケーブル(1.8m)、miniB-CASカード、リモコン、単4電池(2個:動作確認用)、miniB-CASカードカバー、ネジ
