起動する

使ってみよう

起動する

「RAID MONITOR」は、本製品のRAID状態や内蔵ハードディスクの状態を監視し、エラーの発生を通知できるソフトウェアです。


	●	「 RAID MONITOR」は、増設したeSATAカード、SATAカードと接続した場合は使用できません。 eSATA接続で本ソフトを使用する場合は、パソコンの内蔵SATAポートに接続して使用してください。

［スタート］→「すべてのプログラム」（または[プログラム]）→［I-O DATA］→［RAID MONITOR］→［RAID MONITOR］を順にクリックします。

以下の画面が表示されます。

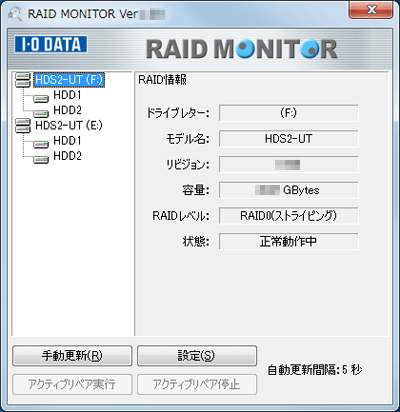

▲HDS2-UTの画面例

手動更新

手動で現在の状態を更新します。

設定

更新時間、メール通知、オートシャットダウンの設定を行います。

アクティブリペア
実行※1

アクティブリペアを実行します。

※	リビルド中、デグレード中、RAID0モードの時は、実行できません。（デグレードとは、RAIDを構成するために必要なハードディスク容量が足りない状態です。）

アクティブリペア
停止※1

アクティブリペアを停止します。

※1 アクティブリペア実行/停止はRHD4シリーズのみ対応


	●	アクティブリペアとは
		本製品の不良セクタの検出および修復を行う機能です。バックグラウンドで処理を行いますので、アクティブリペア中でも本製品をお使いいただけます。アクティブリペアには、パソコンからのアクセスがない状態で、約18Gバイト/1分かかります。 (例） RHD4-UXE2.0 RAID5の場合　　2000G÷18G＝約111分

■表示内容の説明

■接続されているハードディスク（RAID対応）情報の表示

表示された本製品をクリックします。
→本製品の情報を表示します。

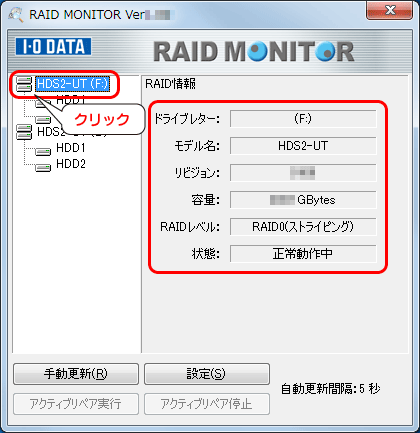

▲HDS2-UTの画面例

▲RHD4-UXEの画面例

ドライブレター	本体に割り当てられているドライブレターを表示します。
モデル名	本体のモデル名を表示します。
リビジョン	本体のファームウェアリビジョンを表示します。
容量	本体のRAIDハードディスクとしての全容量を表示します。
RAIDレベル	本体の現在のRAIDレベルを表示します。
筐体温度※2	本体の筐体温度を表示します。
FAN回転数※2	本体のFANの回転数を表します。
状態	本製品の動作状態を表示します。

※2 筐体温度、FAN回転数表示は、RHD4シリーズのみ対応

■内蔵ハードディスク情報の表示

[HDD1]、[HDD2]、（～HDD4）をクリックします。
→本製品の内蔵ハードディスクHDD1～HDD2 (HDD4)の情報を表示します。

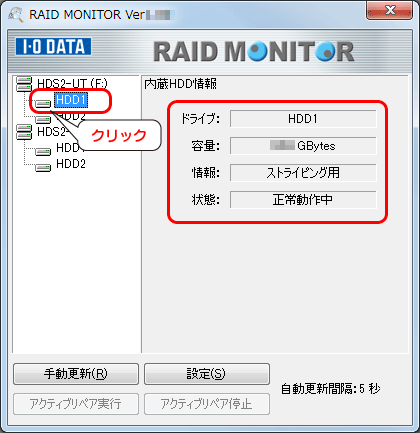

▲HDS2-UTの画面例

▲RHD4-UXEの画面例

ドライブ	HDD1～HDD2(HDD4)を表示します。
容量	内蔵ハードディスクの全容量を表示します。
温度※3	内蔵ハードディスクの温度を表示します。
情報	内蔵ハードディスクがRAIDを構成する際の用途を表示します。
状態	本製品の動作状態を表示します。

※3 温度表示は、RHD4シリーズのみ対応

■リビルド情報の表示

リビルド中は以下の画面が表示されます。

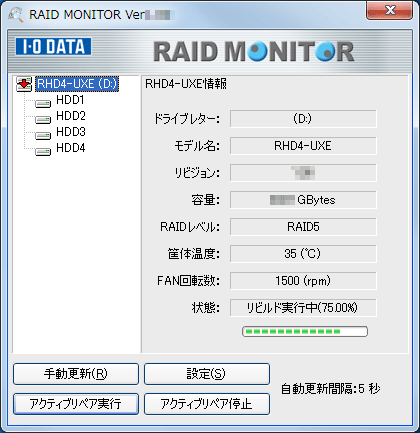

▲RHD4-UXEの画面例
