| １ |
パソコンの電源を入れ、Windowsを起動します。
※コンピュータの管理者（Administrator）権限でログオンしてください。 |
| |
|
| ２ |
添付のサポートソフトCD-ROMをセットします。 |
| |
 |
| |
 |
 |
|
|
|
|
● |

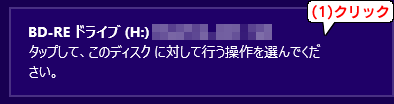

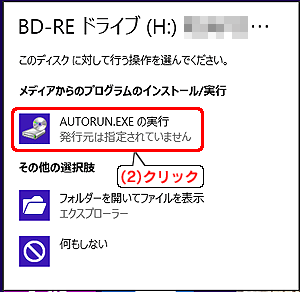

自動再生画面が表示された場合は、画面の指示にしたがって［AUTORUN.EXEの実行］をクリックします。 |
|
|
|
| |
|
▽ 画面例：Windows 8
↓
 |
| |
|
|
|
|
| |
|
| ３ |

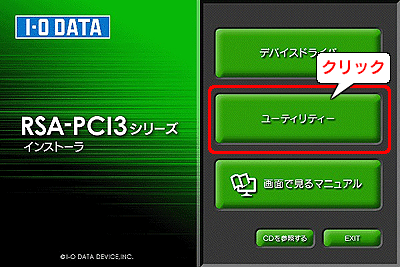

表示されたメニューから［ユーティリティー］をクリックします。
※メニューが表示されない場合は、コンピューター等からCD-ROM内の［Autorun（.exe）］をダブルクリックしてください。
※ユーザーアカウント制御の画面が表示された場合は、［はい］または［許可］をクリックします。 |
| |
 |
| |
|
| ４ |

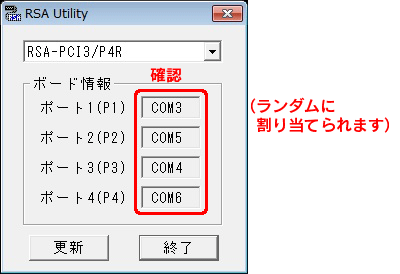

各ポートに割り当てられているCOM番号を確認します。
※ご利用環境によりCOM番号は異なります。 |
| |
▼接続例：RSA-PCI3/P4R（4ポートタイプ）の場合
（［P１］に［COM3］、［P2］に［COM5］、［P3］に［COM4］、［P4］に［COM6］が割り当てられている場合） |
| |
 |
| |
|
| |
|
| ５ |
COM番号を変更する場合は、［コンピューター］を右クリックし、［プロパティ］→［デバイスマネージャー］の順にクリックします。
※Windows 10 / 8、Windows Server 2012の場合は、チャームバーより［検索］をクリックし、［コントロールパネル］→［システムとセキュリティ］→［デバイスマネージャー］の順にクリックします。 |
|
|
| ６ |

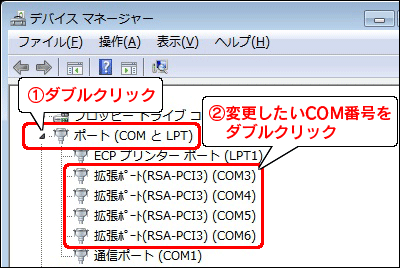

［ポート（COMとLPT）］をダブルクリックし、変更したいCOM番号をダブルクリックし、プロパティを開きます。
※ご利用環境によりCOM番号は異なります。
※Windows 10 / 8、Windows Server 2012の場合、“Exar's Communications Port(COMx)”と表示されます。 |
| |
 |
| |
|
| ７ |

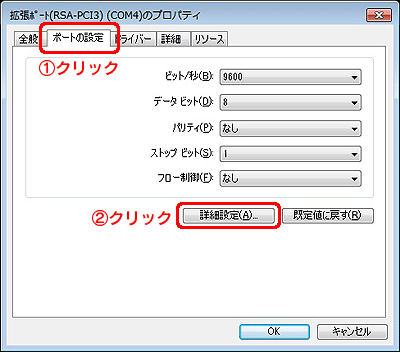

［ポートの設定］タブ→［詳細設定］の順にクリックします。 |
| |
 |
| |
|
| ８ |

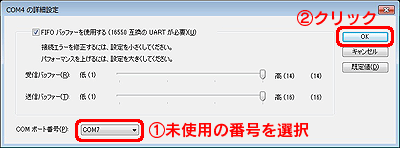

［COMポート番号］で未使用の番号を選択し、［OK］をクリックします。 |
| |
 |
| |
|
| ９ |

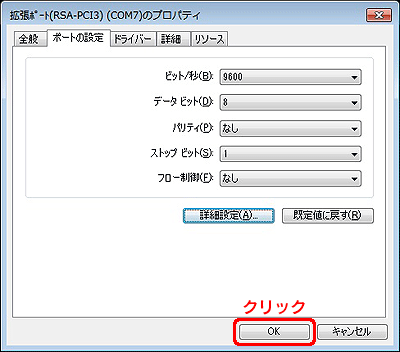

［OK］をクリックします。 |
| |
 |
| |
|
| 10 |

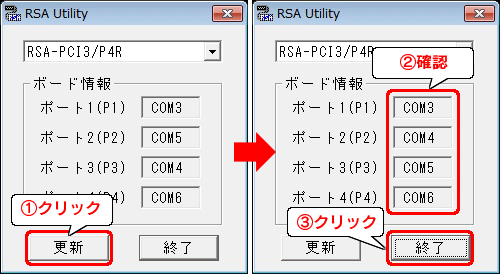

ユーティリティー画面の［更新］ボタンをクリックし、COM番号を確認します。
［終了］ボタンをクリックし、ユーティリティー画面を閉じます。
※ご利用環境によりCOM番号は異なります。 |
| |
▼例：RSA-PCI3/P4R（4ポートタイプ）の場合
（［P１］に［COM3］、［P2］に［COM5］、［P3］に［COM4］、［P4］に［COM6］が割り当てられている場合） |
| |
 |
| |
|
| 11 |
CDメニューの［EXIT］ボタンをクリックしてメニューを閉じ、サポートソフトCD-ROMを取り出します。 |
| |
|
| 12 |
Windowsを再起動します。 |
| |
|
以上でポートの確認と変更は終了です。本製品にモデムやTAを接続し、ご使用いただけます。
モデムやTAのプロパティで本製品のCOM番号を設定し、ご利用ください。
（【モデムやTAの場合】、【その他シリアル機器の場合】参照） |
| |
|
