インストールと接続 ＞ 2.接続する 　

2.接続する
　

本製品をパソコンに接続します。



１ パソコンおよび周辺機器の電源を切り、各電源ケーブルをコンセントから抜いてください。

２

パソコンのカバーを取り外します。
※取り外し方については、パソコンの取扱説明書をご覧ください。

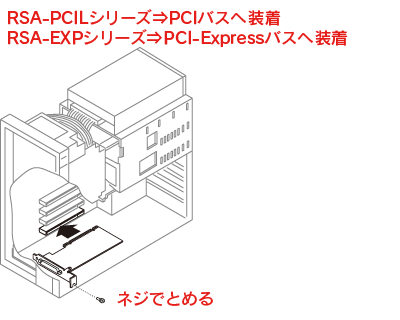

３ 空いているPCIバスまたはPCI-Expressバスのスロットカバーを取り外し、本製品を取り付けます。
※スロットの位置については、パソコンの取扱説明書をご覧ください。

参考
● 金具が合わない場合は添付の取扱説明書の「金具の交換方法」を参照し、取り替えてください。

４ スロットカバー用のネジで本製品をとめ、固定します。

５ 添付の専用接続ケーブルを本製品のコネクターに挿しこみ、ネジをとめ固定します。
  ▼接続例：RSA-PCIL/P4またはRSA-PCIL/P4R（4ポートタイプ）の場合 （2ポートタイプの製品の場合、ケーブルが異なります。）


参考
● 一部のパソコンでスロット開口部が狭いために、ケーブルのコネクターがスロット開口部にひっかかり、奥までしっかり差し込めない場合があります。
スロット開口部の板金厚が1.5mm以下であれば、コネクター内部の接触ピンの長さが充分接触するため、固定ネジを締めることで支障なくご使用になれます。

６ パソコンのカバーを取り付け、パソコンおよび周辺機器の電源ケーブル等を元に戻します。

７ パソコンの電源を入れ、Windowsを起動します。
※コンピュータの管理者（Administrator）権限でログオンしてください。

８ 自動的にドライバのインストールがされます。
  Windows 10 / 8 / 7 / Vista / 2000、Windows Server 2012 / 2008 R2 / 2008の場合は、インストールは終了です。⇒【3.ポートの確認と変更】にお進みください。
  Windows XP / Windows Sever 2003 R2 / 2003の場合は、⇒下記の追加作業をおこなってください。

  Windows XP / Windows Sever 2003 R2 / 2003の追加作業

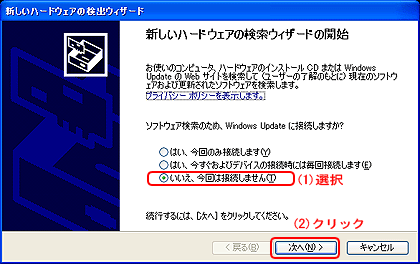

  ①以下の画面が表示されます。［いいえ、今回は接続しません］を選択し、［次へ］をクリックします。

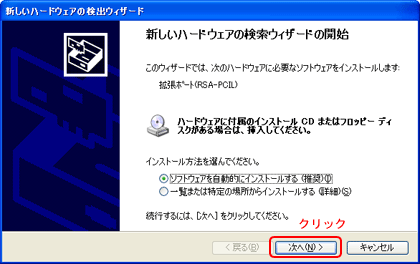

  ②［ソフトウェアを自動的にインストールする］が選択されていることを確認し、［次へ］をクリックします。

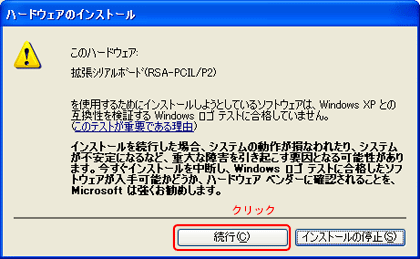

  ③［続行］をクリックします。

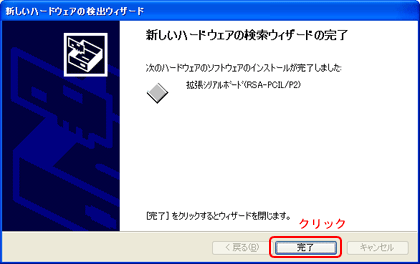

  ④［完了］をクリックします。

  ⑤画面の指示にしたがってインストールします。

  以上で、インストールは終了です。⇒【3.ポートの確認と変更】にお進みください。

以上で、インストールは終了です。⇒【3.ポートの確認と変更】にお進みください。

参考
● 本製品を複数枚使用する場合は、1枚目のインストールおよび取り付けが全て終了してから、2枚目のインストールおよび取り付けをおこなってください。
