子機を追加する

→WPS対応の親機に子機を追加する場合
→WPS未対応の親機に子機を追加する場合



●

WPS対応の親機に子機を追加する場合

上面の傷防止フィルムをはがします。

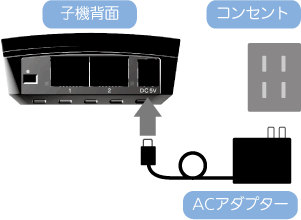

子機 子機 のACアダプターを電源コネクターにつなぎます。

ACアダプターを接続



親機 親機 の[セットアップ]ボタンを[WPS]ランプが点滅するまで押します。(約5秒)

親機のセットアップボタン



子機 子機 の[セットアップ]ボタンを[WPS]ランプが点滅するまで押します。(約5秒)
その後、数分お待ちください。

セットアップボタン子機



子機 子機 の[ワイヤレス]ランプの点灯を確認します。
点灯したことが確認できたら、設定は完了です。

ワイヤレスランプ

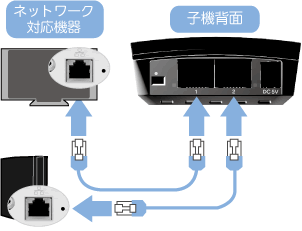

添付のLANケーブルで、ネットワーク対応機器の[LAN]ポートと、子機 子機 の[LAN]ポート(1,2のいずれか)をつなぎます。

ネットワーク機器の接続



子機 子機 に接続したネットワーク機器の電源をONにします。
電源がONになっていた場合は、一度OFFにして再度ONにしてください。



●

WPS未対応の親機に子機を追加する場合

上面の傷防止フィルムをはがします。



子機 子機 のACアダプターを電源コネクターにつなぎます。

ACアダプターを接続



子機の設定画面を開きます。 【設定画面を開く】

[無線LANの設定を行う]をクリックします。

無線LANの設定を行う



[検出されたSSIDから設定を行う]をクリックします。

検出されたSSIDから設定を行う



接続したいSSIDの[接続する]ボタンを押します。

SSIDから設定を行う



暗号キーの入力画面が表示されるので、親機の暗号キーを入力します。

暗号キーの入力画面



設定内容を確認し、[設定する]をクリックします。

設定の確認


子機 子機 に接続したネットワーク機器の電源をONにします。
電源がONになっていた場合は、一度OFFにして再度ONにしてください。
