17型SXGAディスプレイLCD-A174Gシリーズ

仕様書印刷
LCD-A174Gシリーズ 鮮明で見やすい高画質と「ECOモード」による省エネ、さらに先進のネットワーク管理機能など、液晶に求められるスペックを高いレベルで実現。また、いち早く「RoHS指令」に準拠した地球環境を考えたモデルです。オフィスや学校で長く安心してお使いいただけます。

対応機種

対応機種 DOS/Vマシン
NEC PC-9800シリーズ
Apple Macintoshシリーズ
パソコンの機種名から対応製品を調べることができます。

対応OS

対応OS
(日本語版のみ)
OSには依存しない
※ただし、解像度及び周波数が下記対応表範囲内に適用すること。

仕様

パネルタイプ 17型TFTカラー液晶
表示面積(mm×mm) 337.9×270.3
最大表示解像度 1280×1024
画素ピッチ(mm×mm) 0.264(H)×0.264(V)
表示色 1619万色 (擬似フルカラー)
視野角度 上下: 160°左右: 160°
最大輝度 300cd/m2
コントラスト 500:1
応答速度 12ms
映像入力 アナログRGB D-sub15pin(セパレート同期信号)
音声入出力 音声入力 ステレオミニジャック φ3.5
スピーカー 1W+1W(ステレオ)
フォン端子 ステレオミニジャック φ3.5
各種調整機能 OSDロック、自動調整、画面モード、輝度、コントラスト、画面サイズ、画面微調整、 水平位置、垂直位置、色温度(sRGB、6500K、7200K、9300K)、ECOモード、言語、スムージング調整、OSD水平位置、OSD垂直位 置、OSD透過、OSD表示時間、音量、リセット
定格電圧 AC 100V(電源内蔵)
消費電力 最大時 45W
ECOモード時
※弊社実測値
30W
サスペンド時 1W
パワーマネージメント VESA DPMS互換
プラグ&プレイ VESA DDC2B 対応
外形寸法 375×190×385mm / 375×69×335mm (スタンドなし)
質量
LCD-A174GW /
LCD-A174GB
4.6kg / 4.4kg (スタンドなし)
LCD-A174G-P
5.1kg / 4.9kg (スタンドなし)
チルト角 上: 20° 下:5°
VESAマウントインターフェイス規格(VESA FPMPMI)対応

○(100mmピッチ) 取付位置の詳細は、外形寸法図をご覧下さい。

盗難防止用ホール ○
保護フィルター
仕様
(-Pモデルのみ)
材質 ガラス製
厚さ 2mm
表面処理 ARコート
透過率 96%
反射率 1.5%
表面硬度 9H
ガラス強度 (227gの鉄球を80cmから落下させ、外観と形状に異常がない)
梱包状態の寸法 / 質量
LCD-A174GW /
LCD-A174GB
470×220×530mm / 6.3kg
LCD-A174G-P
470×220×530mm / 6.8kg
各種規格 国際エネルギースタープログラム、VCCI Class B
グリーン購入法基準 適合
使用温度範囲(℃)
0~40
使用湿度範囲(%) 20~80(結露なきこと)
保証期間 3年間保証※LCDパネル及びバックライトは「1年間保証」となります。
輸出管理規定 本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。
国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

※ TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数


表示モード
水平周波数
(kHz)
垂直周波数
(Hz)
アナログ
PC-9800シリーズ
640×400
24.8
56.4
  Windows
搭載
パソコン
720×400
31.5
70.1
Power
Macintosh
シリーズ
640×480
31.5
59.9
37.9
72.8
37.5
75.0
800×600
35.2
56.3
37.9
60.3
46.9
75.0
48.1
72.2
1024×768
48.4
60.0
56.5
70.1
58.0 71.9
60.0
75.0
1280×1024

64.0
60.0
80.0
75.0

640×480
35.0
66.7
832×624
49.7
74.5
1024×768
60.2
74.9

※ PCからの信号は全てノンインタレースであること。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ 1280×1024未満の解像度の場合は、拡大表示します。
※ コンポジットシンク及びシンクオングリーンには対応していません。

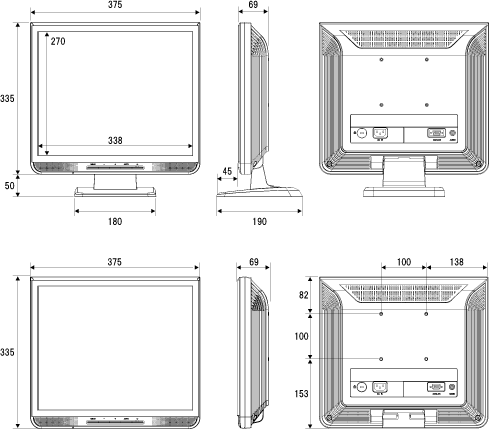

外形寸法図

添付品

添付ケーブル アナログ接続ケーブル(1.5m)、オーディオケーブル(1.8m)、ACケーブル(1.8m)、LCDシリーズサポートソフト(CD-ROM)、取扱説明書
