Windows 10 マルチタッチ対応21.5型ワイド液晶ディスプレイLCD-MF223FBR-T 仕様

仕様書印刷
画像

LCD-MF223FBR-T 斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。
LCD-MF223FBR-T 「LCD-MF223FBR-T」はWindows 10をはじめ、Windows 8、Windows 7のマルチタッチ(2ポイント)機能に対応し、マウス操作不要の新感覚のタッチパネル操作を楽しめるワイド液晶ディスプレイです。光学式のタッチパネルセンサーを採用し、同時に2本の指での操作が可能。また、本体に収納可能なタッチペンが付属しており、細かい作業に便利です。ガラス製保護フィルター付きだから、タッチペンでも安心して使用できます。
フルHD解像度なので、作業領域も広く、映像編集などにもおすすめです。
対応メモリー検索
PCメーカー
タイプ
発売年
機種・モデル名

(一部のみ入力も可能)

商品型番
  • ※「機種・モデル名」は PCの型番・モデル名は半角で入力してください。一部のみ入力も可能です。
  • ※商品ご購入前のお問い合わせについては「インフォメーション デスク」をご利用ください。

対応機種

対応機種 DOS/Vマシン

※TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。

対応OS

対応OS
(日本語版のみ)
Windows 10※1/Windows 8.1/Windows 8/Windows 7

※ タッチパネル部分の動作に対応したOS(日本語版のみ)です。
表示のみの場合はOSに依存しませんが、解像度及び周波数が仕様欄に記載の対応表範囲内であることが必要です。
※ 2点までのマルチタッチが可能です。
※1 Microsoft「マウスセンター」アプリがインストールされた環境においては、シングルタッチでの動作となります。

仕様

筐体色/型番 ブラック/LCD-MF223FBR-T
液晶パネル パネルタイプ TFT21.5型ワイド/非光沢パネル ※本商品はガラス製保護フィルターを搭載しているため、映り込みが発生する場合があります。
最大表示解像度 1920×1080
画素ピッチ(mm×mm) 0.24825(H)×0.24825(V)
表示面積(mm×mm) 476.64(H)×268.11(V)
最大表示色 1677万色
視野角度 上下:160° 左右:170°
最大輝度 220cd/m2
コントラスト 1000:1
応答速度 5ms
水平走査周波数(kHz) 24.8~82.0
垂直走査周波数(Hz) 56.3~75.0
映像入力端子 アナログRGB、HDCP対応DVI-D、HDMI
音声入出力 音声入力 ステレオミニジャック Φ3.5
スピーカー 1W+1W(ステレオ)
フォン端子 -
調整機能 表示モード 標準、写真、映画
アスペクト比 固定、フル
映像設定 ECO、輝度/ECOステップ、コントラスト、色温度(6500K、7200K、9300K、sRGB、ユーザー)、色調整(明るさ、色の濃さ、色合い、シャープネス)、アドバンス(ガンマ)
メニュー設定 表示時間、透過、ボーダー色、画面情報、言語(日本語、English)
その他 スムージング、HDMI優先、自動電源オフ(手動復帰、自動復帰、切)、オートクリア、リセット
手動調整 サイズ、微調整、水平位置、垂直位置
ダイレクト設定 ボリューム、輝度/ECOステップ、オフタイマー、OSDロック
定格電圧 AC100V 50/60Hz(電源内蔵)
消費電力 最大時 28W
通常使用時(オンモード) 18.0W
待機時 0.4W
パワーマネージメント VESA DPM互換
プラグ&プレイ VESA DDC2B
チルト角 上:5~36° 下:0°
高さ調整 -
VESAマウントインターフェイス ○(100mmピッチ)
盗難防止用ホール
外形寸法
(W×D×H)
スタンドあり 516×132~324×384(mm)
スタンドなし 516×71×327(mm)
質量
(kg)
スタンドあり 約4.7kg
スタンドなし 約4.3kg
梱包時質量/寸法
(W×D×H)
6.4kg/579×170×444mm
使用温度範囲 0℃~40℃(収納時:-20℃~60℃)
使用湿度範囲 20%~80%(結露なきこと)
各種取得規格・法規制 VCCI Class B、J-Mossグリーンマーク、RoHS指令準拠、PCグリーンラベル(Ver.12★★☆)、電安法、UL、国際エネルギースタープログラム、グリーン購入法
保証期間 2013年12月以前 ご購入 3年間 ※LCDパネルおよびバックライトは1年間保証。
2014年1月以降 ご購入 3年間 ※LCDパネルおよびバックライト含む。
2015年12月以降 ご購入 5年間 ※LCDパネルおよびバックライト含む。ただし、使用時間は30,000時間以内に限る。
備考 ※本商品のタッチパネル機能は、マルチモニターに対応しておりません。モニタ1台でご使用ください。

※外観及び仕様は、改善のため予告なく変更することがあります。

タッチパネル仕様

入力方式 光学式
通信方式 USB 1.1
備考 ペン入力対応

保護フィルター仕様

材質 ガラス
厚さ 2mm
表面処理 -
透過率 88%以上
反射率 8.5%以下
表面硬度(鉛筆硬度) 8H
ガラス強度 227gの鉄球を145cmの高さから落下させ、外観と形状に異常がない。

解像度および周波数

●LCD-MF223FBR-T信号タイミング

表示モード 水平周波数
(kHz)
垂直周波数
(Hz)
アナログ デジタル
Windows搭載パソコン 720×400 31.5 70.1
Apple Macintoshシリーズ 640×480 31.5 59.9
37.9 72.8
37.5 75.0
800×600 35.2 56.3
37.9 60.3
46.9 75.0
48.1 72.2
1024×768 48.4 60.0
56.5 70.1
60.0 75.0
1280×1024 64.0 60.0
80.0 75.0
1440×900 55.5 59.9
55.9 59.9
1680×1050 64.7 59.9
1920×1080 67.5 60.0
  640×480 35.0 66.7 -
832×624 49.7 74.5 -
1024×768 60.2 74.9 -

※パソコンからの信号は全てノンインタレースである必要があります。
※Apple Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクターが必要になる場合があります。
※表示解像度、表示色数は接続するグラフィックボードによって異なります。
※コンポジットシンクおよびシンクオングリーンには対応していません。
※1920×1080未満の解像度の場合は、「アスペクト比」が「リアル」に設定されていない場合は拡大表示されます。
※接続されるパソコンが本解像度に対応していることをご確認ください。

●Xbox 360 対応信号タイミング

対応機種 表示モード 水平周波数
(kHz)
垂直周波数
(Hz)
アナログ デジタル
Xbox 360 640×480 31.5 59.9 -
848×480 31.0 60.0 -
1024×768 48.4 60.0 -
1280×720 45.0 59.9 -
1280×768 47.8 59.9 -
1280×1024 64.0 60.0 -
1360×768 47.7 60.0 -
1920×1080 66.6 59.9 -

※Xbox 360を、アナログRGB(ミニD-sub15ピン)接続にてご使用の場合は、別途市販の「Xbox 360 VGA HD AVケーブル」が必要です。
※Xbox 360、Xbox 360ロゴは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。

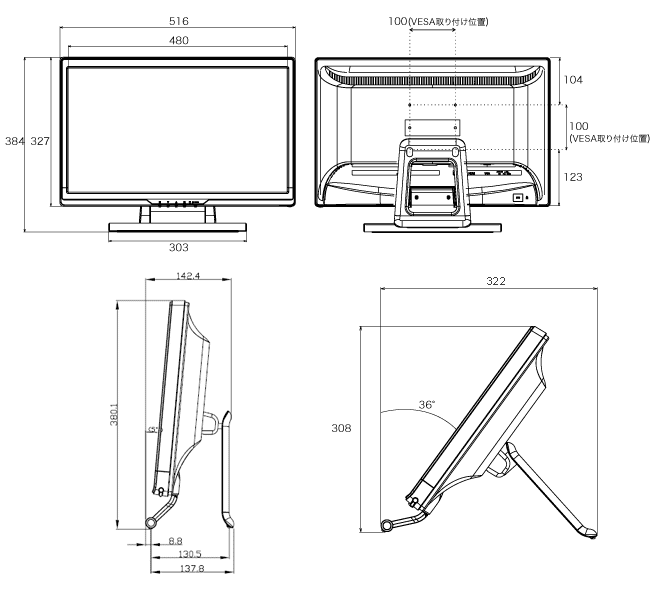

外形寸法図(端数は四捨五入)

外形寸法図

機器接続例

機器接続例

※タッチパネル機能を使うには、USBケーブルをパソコンにつなぐ必要があります。

添付品

主な添付品 取扱説明書(保証書含む)、アナログRGBケーブル(1.5m)、DVI-Dケーブル(1.8m)、オーディオケーブル(1.8m)、電源コード(1.8m)、USBケーブル(1.5m)、タッチペン(本体に収納)
