Qwatch(TS-MCAM)　オンラインマニュアル


	手順
	設定用パソコンをネットワークに接続する	本製品を設定する設定用パソコンをネットワークに接続します。
	▼ ▼
	本製品をネットワークに接続する	本製品をネットワークに接続し、［STATUS］ランプを確認します。
	▼ ▼
	［IPアドレス］［UPnP］を設定する	本製品の［IPアドレス設定］［UPnP設定］を設定します。
	▼ ▼
	パスワードを設定する	本製品設定用パスワードを設定します。
	▼ ▼
	本製品の映像を確認する	本製品の映像を確認します。
	▼ ▼
	ルーターを設定する	ルーターのポート開放設定を行います。
	▼ ▼
	インターネット側のパソコンや携帯電話から映像を見る	インターネット側のパソコンや携帯電話から本製品の映像を見ます。

インターネット側のパソコンや携帯電話から映像を見る

・	インターネット側のパソコンから本製品の映像を見る場合
	→【パソコンから映像を見る】
・	携帯電話から本製品の映像を見る場合
	→【携帯電話から映像を見る】

インターネット側のパソコンから本製品の映像を見る場合、以下の手順を行います。

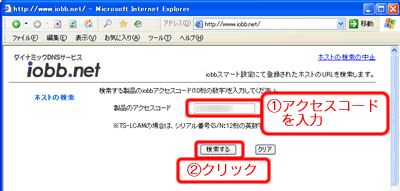

http://www.iobb.net/にアクセスし、メニューからカメラの検索を行います。

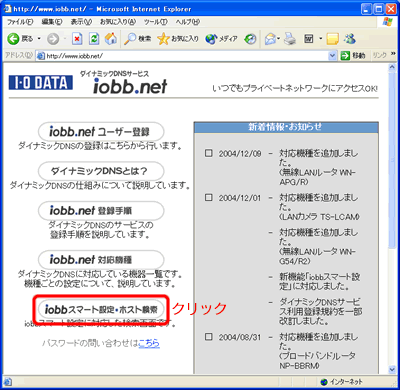

⇒以下のメニューから、「iobbスマート設定・ホスト検索」をクリックします。

本製品のアクセスコードを入力し、[検索する]ボタンをクリックします。
※「製品のアクセスコード」は、製品背面のラベルの「iobb access code」に記載されている10桁の数字となります。

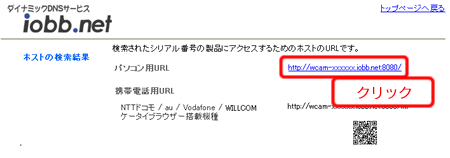

（パソコン用） http://wcam-xxxxxx.iobb.net:8080/といったURLが画面に表示されますので、クリックします。

上記画面が表示されない場合は、以下の個所を参照してください。
【iobb.netの「ホスト検索」でURLが検索できない】

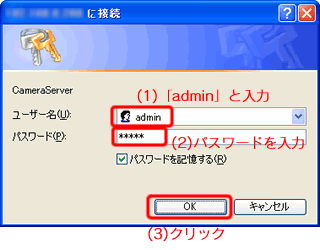

［ユーザー名］に「admin」、［パスワード］には、で新しく設定したパスワードを入力し、[OK]を選択します。

上記画面が表示されない場合は、以下の個所を参照してください。
【「http://wcam-xxxxx.iobb.net:8080/」にアクセスしても映像が見れない】

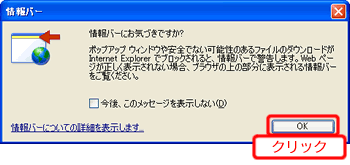

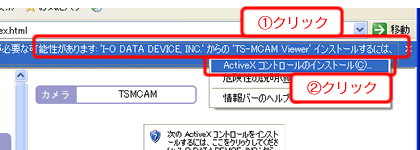

	Windows Vista^TM、Windows XP SP2の環境にて、以下の画面が表示される場合があります。
①	［OK］ボタンをクリックします。


②	ActiveXのインストールがブロックされますので、ブロックバーをクリックし、ActiveXコントロールのインストールをクリックします。

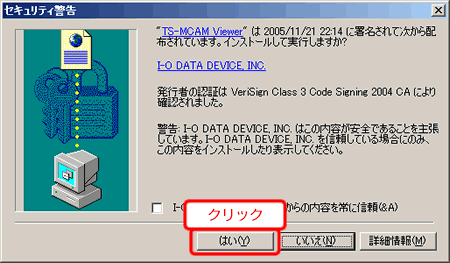

はじめて本製品の映像を見る場合は、以下のメッセージが表示されます。

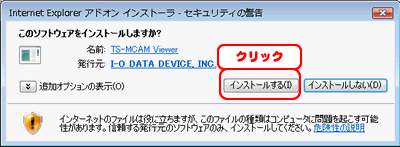

[インストールする]（または［はい］）をクリックし「TS-MCAM Viewer」をインストールします。

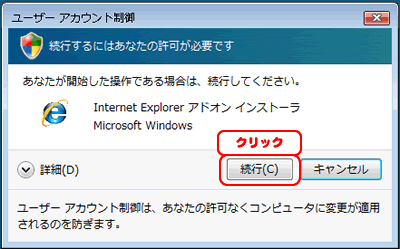

Windows Vista^TMで表示されるメッセージ

▼

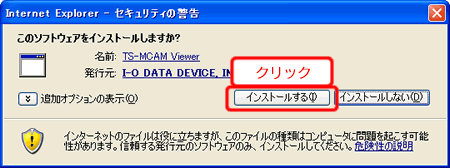

Windows XP SP2で表示されるメッセージ

Windows XP SP1/2000/Me/98SE等で表示されるメッセージ

※	このメッセージが表示されない場合は、ブラウザーのセキュリティレベルが高めに設定されている可能性があります。「ActiveXをインストールするためには？」をご確認ください。

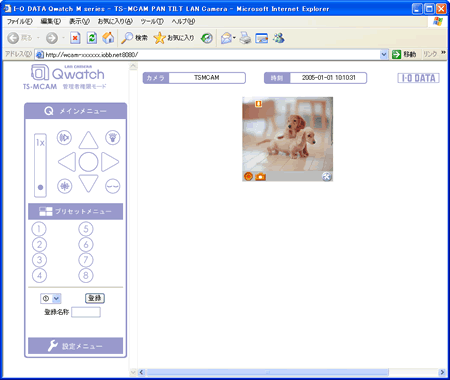

TS-MCAM Viewerのインストールが完了します。これで、カメラの映像が閲覧可能となります。

⇒ここで「お気に入り」（ブックマーク）に登録しておくと次回からのアクセスが簡単になります。
また、左のメニューで必要に応じて画像の調整や保存ができます。
操作方法については、【カメラ表示の調整方法】・【映像の録画方法】をご覧ください。

	・	Windows XP SP2の環境にて、上記画面を開くと表示の一部が文字化けする場合があります。 Internet Explorer 6.0 SP2の仕様によるものです。これに関する情報は、以下をご覧ください。 http://support.microsoft.com/default.aspx?scid=kb;ja;886778
	・	映像と音声が同期しない場合があります。本製品は、映像と音声は、別セッションで配信するため、非同期仕様となっています。 (環境によっては、1～2秒程度ずれる場合もあります。)

携帯電話から本製品の映像を見る場合、以下の手順を行います。

※

携帯電話でモニタリングするときには、かならず本製品をインターネットに接続し、ダイナミックDNSサービス「iobb.net」をご利用いただく必要があります。

	①	携携帯電話でURLにhttp://www.iobb.net/m/」と直接入力をするか、製品本体に貼ってあるＱＲコードよりiobb.netのトップページにアクセスし、カメラの検索を行います。
	②	ホストの検索ページで、製品のアクセスコードを入力します。 ※「製品のアクセスコード」は、製品背面のラベルの「iobb access code」に記載されている10桁の数字となります。

・

（携帯電話用URL） http://wcam-xxxxxx.iobb.net:8080/m/といったURLが画面に表示されますので、選択します。

上記画面が表示されない場合は、以下の個所を参照してください。
【iobb.netの「ホスト検索」でURLが検索できない】

［名前］※に「admin」、［パスワード］には、で新しく設定したパスワードを入力し、[OK]を選択します。

※	携帯電話の機種により、［名前］の個所が「user name」と表示されているものもあります。

上記画面が表示されない場合は、以下の個所を参照してください。
【「http://wcam-xxxxx.iobb.net:8080/」にアクセスしても映像が見れない】

メニュー画面が表示されます。
⇒ここでブックマークしておくと次回からのアクセスが簡単になります。

これで、閲覧準備は完了です。

この後、以下の個所へお進みください。

・	動画を見る場合　→【動画を見る（ｉアプリ対応機種のみ）】
・	静止画を見る場合　→【静止画を見る】

本製品は、 i アプリ(DoJa2.0以降)に対応したNTTドコモ製携帯電話であれば、擬似動画（静止画の自動連続更新）で閲覧することができます。（音声には対応していません）

※NTTドコモ以外のiアプリ非対応機種については【静止画を見る】をご覧ください。

・

携帯電話での閲覧では、パケット通信を利用します。
通信料以外の料金は発生しませんが、JPEG画像は、文字通信に比べ、予想以上の料金がかかる場合があります。
以下におおよその想定金額を記載しますので、ご参考ください。

176×144ドット（画質：低）
１枚あたりの画像サイズ：約4.5KB（約36パケット）

動画アプリの場合は、高速版iアプリで、１秒あたり2～3枚を読み込みますので、60秒閲覧した場合は、約6,480パケット相当のパケット通信が発生し、携帯電話各社の一般的な標準パケット料金プランである0.1円/パケットで計算しますと、約648円相当の費用が閲覧のたびに発生します。
高い頻度でご利用になる場合は、携帯電話各社パケット料金割引プランやパケット料金定額サービスの契約などを、検討してください。
尚、弊社では、予想外のパケット料金が発生しても、一切の責任を負いかねます。

メニューより、「①動画iアプリ」を選択します。

「iアプリで動画閲覧」を選択します。

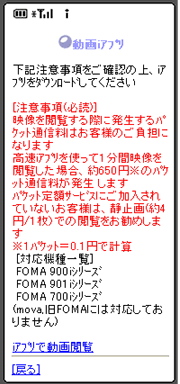

「高速iアプリをダウンロード」を選択します。

ダウンロード実行後、 i アプリの通信に関する項目が表示されるので、設定を行います。
「通信を許可する」に設定すれば、アプリのたびに確認メッセージが表示されなくなります。

iアプリが起動します。

【メインメニュー】
TS-MCAMライブ	動画を見ます。
スナップショット	静止画を撮影します。
オプション設定	自動切断などの設定を行います。
終了	終了します。

携帯電話から本製品の映像が見れない場合は、【困ったときには】の【携帯電話から本製品の映像が見れないのですが】をご確認ください。　　

本製品は、JPEG表示に対応したiモード互換または、WAP2.0ブラウザー搭載の携帯電話で、リアルタイムなJPEG静止画を、表示することができます。
(NTTドコモ FOMA/ムーバ , au(KDDI) CDMA 1X/CDMA 1X WIN , SoftBank , WILLCOM AIR-EDGE PHONEなど)

メニューより、「②静止画」を選択します。

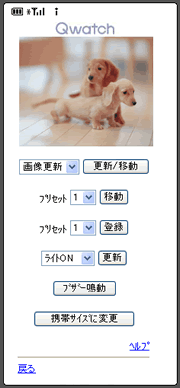

以下の画面が表示されます。

※

読み込みエラーとなる場合は、画像サイズが、携帯のサイズになっていません。
この場合は、画面の「携帯サイズに変更」を選択します。

※

エラーでボタンが表示されない場合は、一旦「クリア」ボタンや「左」ボタンを押すなどして、メニューに戻ってから、再度「静止画」ページを表示し、すぐに「携帯サイズに変更」を選択してください。

※

「携帯サイズに変更」を選択すると、176ドット×144ドット(QCIF)サイズ：画質(低)に設定されます。

携帯電話から本製品の映像が切れない場合は、携帯電話から本製品の映像が見れない場合は、【困ったときには】の【携帯電話から本製品の映像が見れないのですが】をご確認ください。　　
