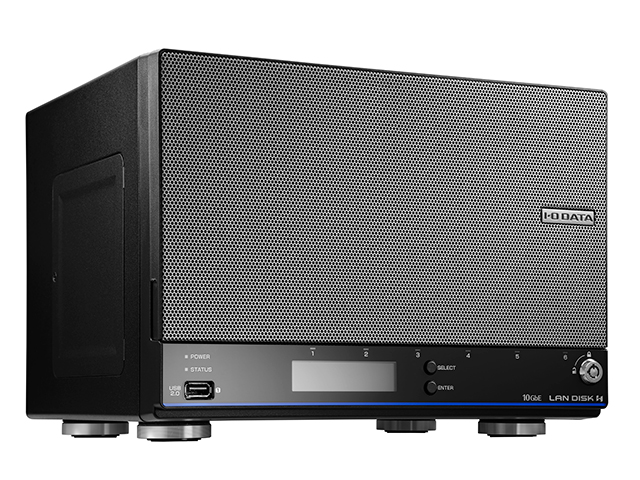

  • HDL6-HABシリーズ　左振り斜め

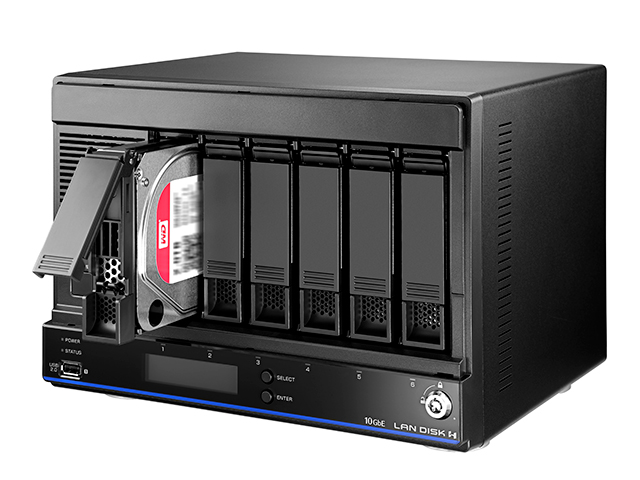

  • HDL6-HABシリーズ　HDD取り出し

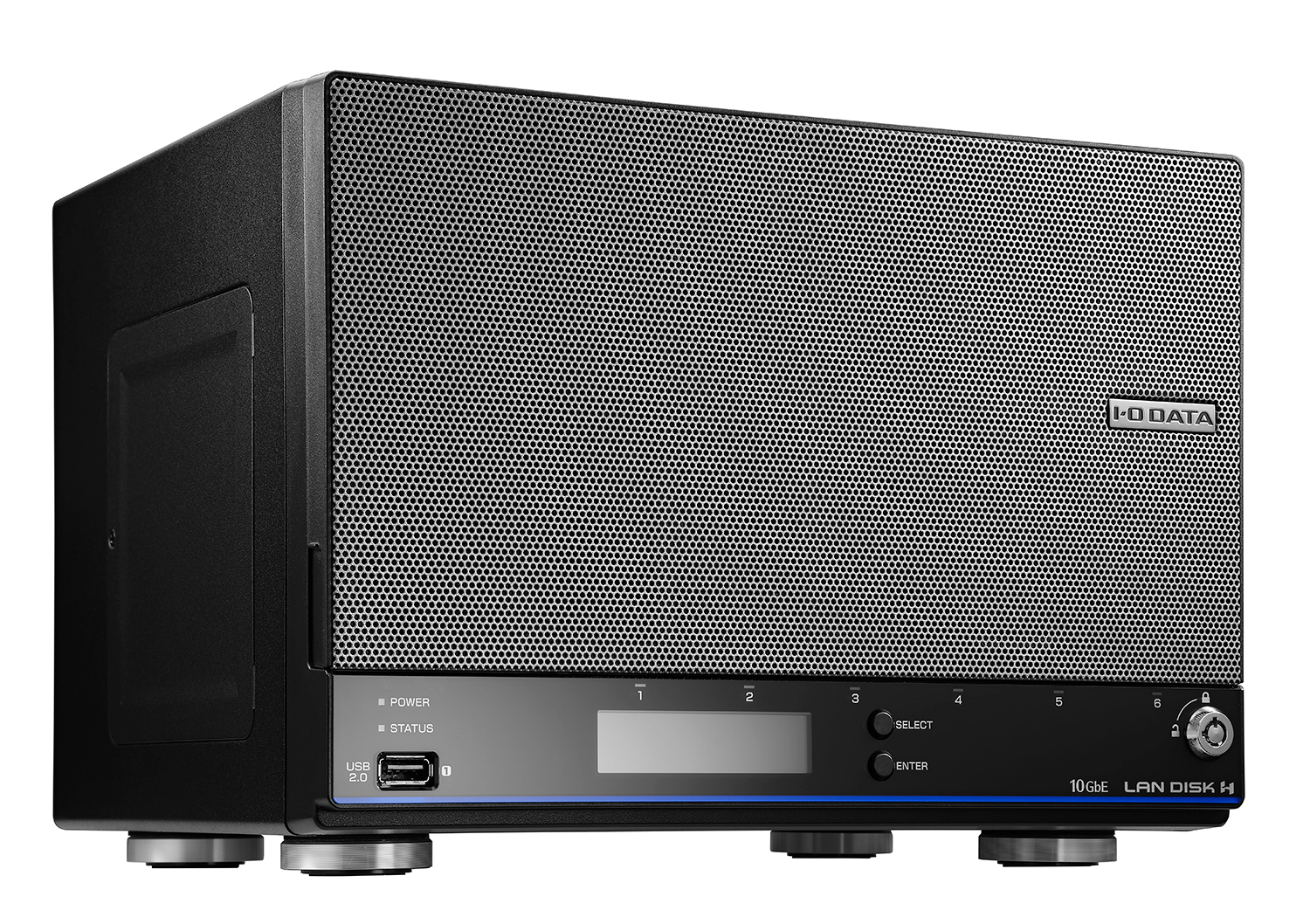

  • HDL6-HABシリーズ　右振り斜め

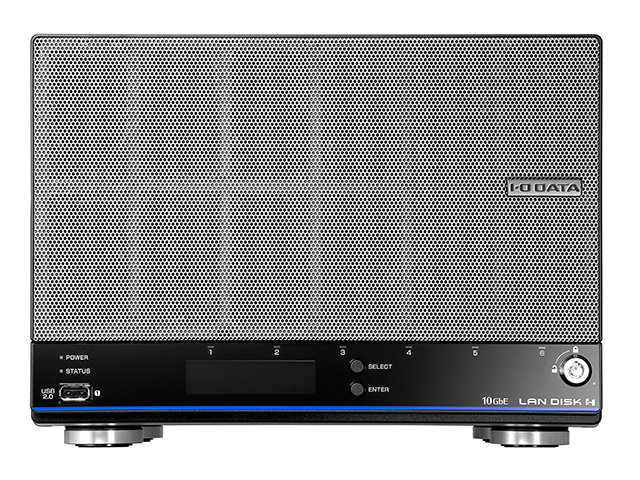

  • HDL6-HABシリーズ　正面

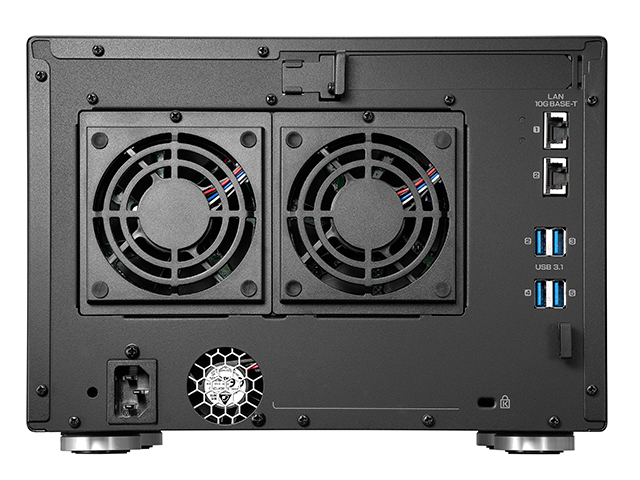

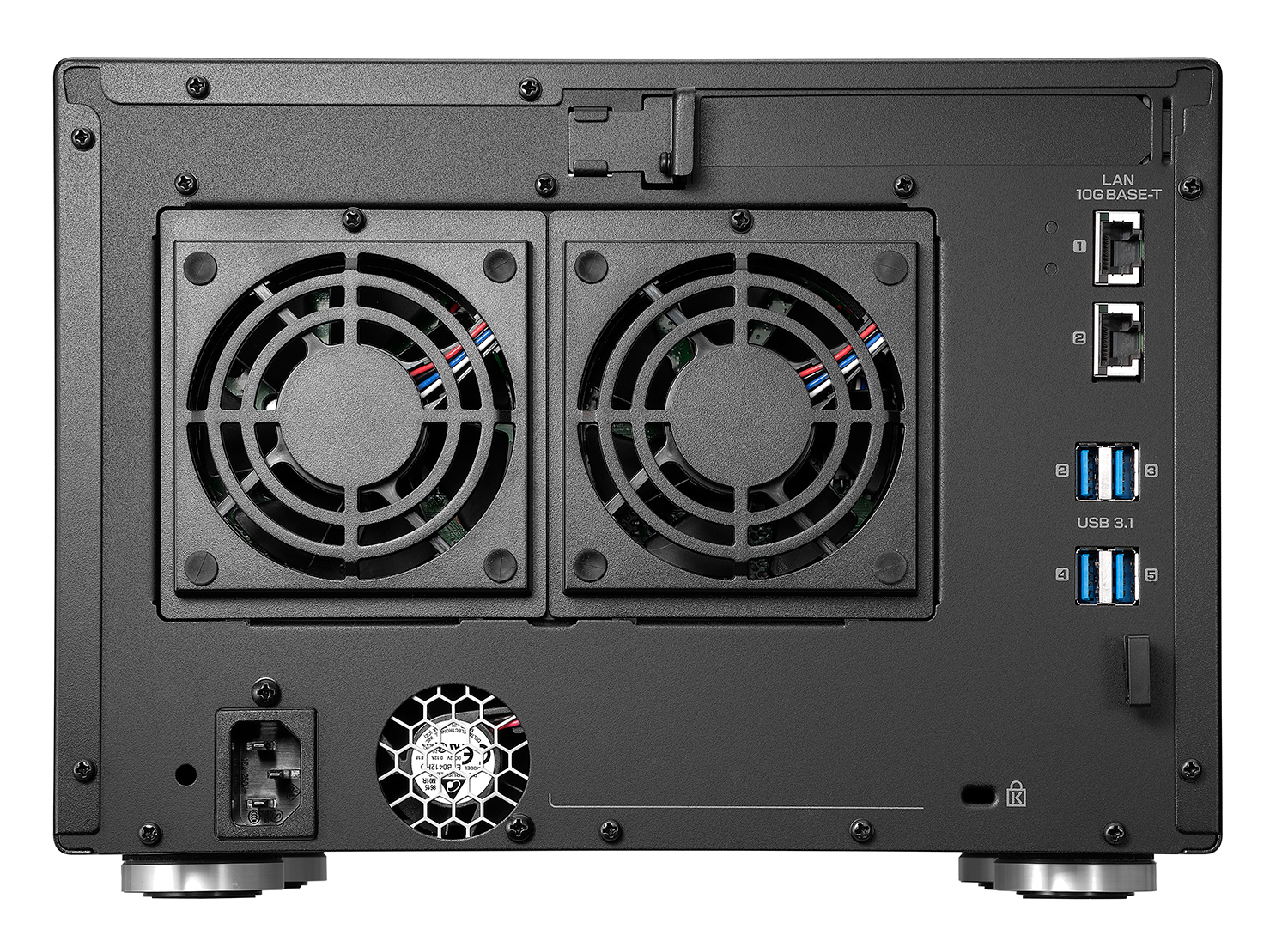

  • HDL6-HABシリーズ　背面

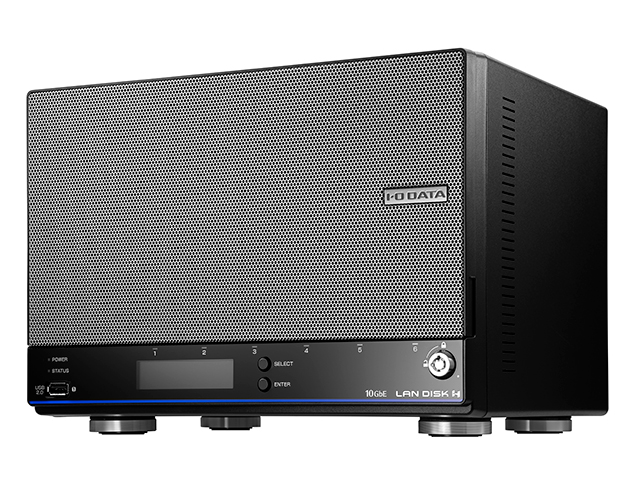

HDL6-HABシリーズ　斜め

HDL6-HABシリーズ　左振り斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

HDL6-HABシリーズ　左振り斜め

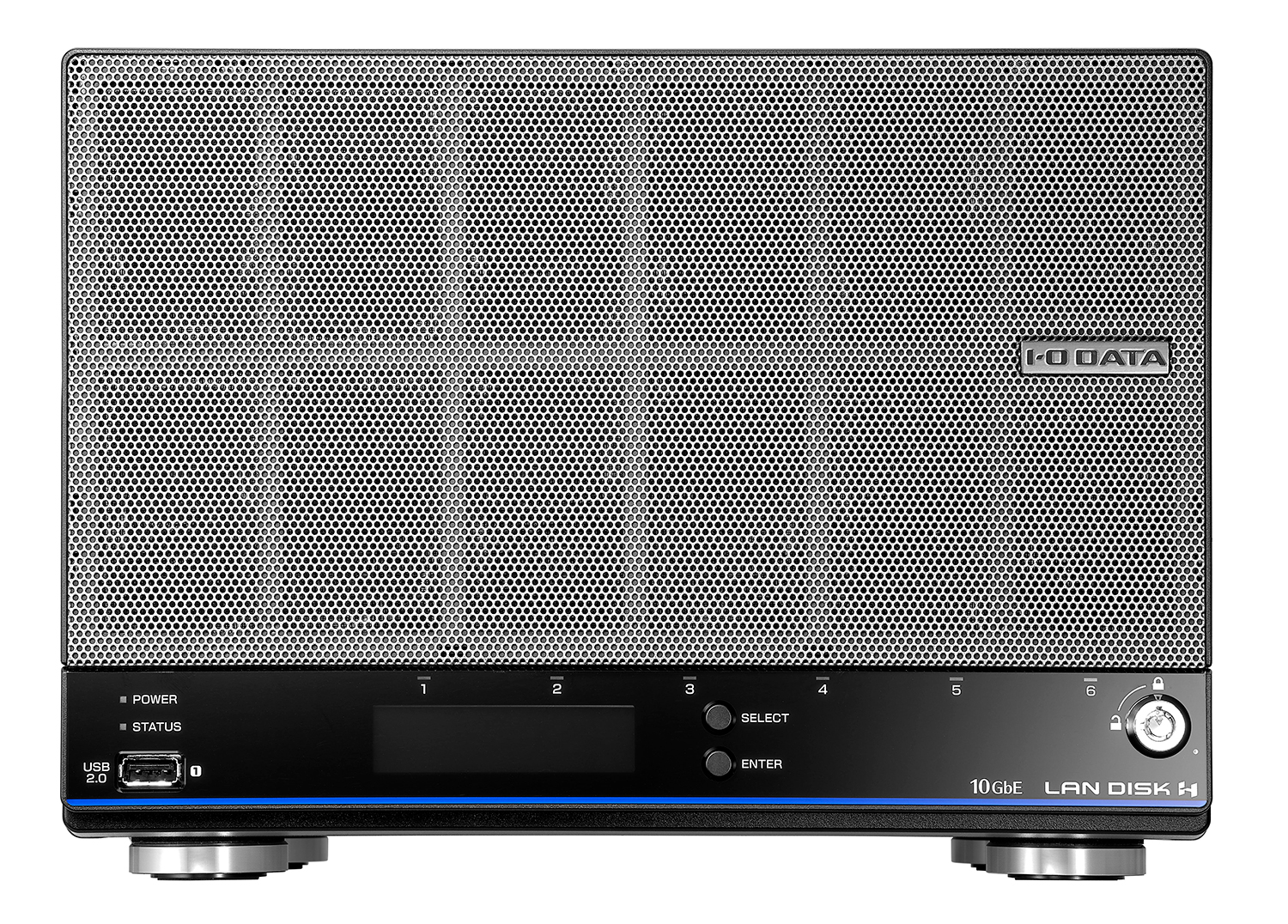

HDL6-HABシリーズ　正面
HDL6-HABシリーズ　右振り斜め
HDL6-HABシリーズ　背面
LAN DISK（HDL6-HABシリーズ）

高い保証レベルでの”安心”を実現した、「5年保証」+「データ復旧サービス（最大150万円相当）」が標準添付されたモデルです。手厚く充実した保証により、当社NASをより長く、安心してお使いいただけます。

10GbEに対応したハイパフォーマンス法人向けNASです。高速ネットワーク性能を最大限に引き出すため、サーバーグレードのパーツを採用。急激に大容量化が進むこれからのオフィス環境に欠かせないデータ保存環境を提供します。
さらに、RAIDに替わるアイオー独自の冗長化テクノロジー「拡張ボリューム」と必要な機能をあとから追加するアドオン方式により、無駄なリソース消費を抑え快適なオフィス運用に貢献します。

※本商品は、10GBASE-Tまたは1000BASE-T以外のネットワークには対応しておりません。対応規格のネットワーク機器をご用意ください。▶詳細はこちら
※10Gの通信を行うには、10G対応スイッチングハブと添付のLANケーブル（カテゴリ6A）にて接続を行ってください。添付のLANケーブル以外でも「LC-C6Aシリーズ」や、カテゴリ6A以上のケーブルであれば10G通信が可能です。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 Windowsパソコン ※、Apple Mac シリーズ ※、iOS、Android搭載のスマートフォン、タブレット端末、Chromebook（ファイルアクセス手順）
※LANインターフェイスを搭載し、TCP/IP通信が正常に動作する機種。

対応OS

対応OS
（日本語版のみ）		 ■Windows 11 ※7
■Windows 10 May 2021 Update（バージョン 21H1）
■Windows 10 October 2020 Update（バージョン 20H2）
■Windows 8.1 ※1
■Windows Server 2022 ※2、3
■Windows Server 2019 ※2、3
■Windows Server 2016 ※2、3
■Windows Server 2012 R2 ※2、4
■Windows Server 2012 ※2、4
■macOS 10.15～14 ※6、7、9
■iOS 13～ 17 ※5
■iPadOS 14.0～17 ※8
■Android 5.0～ 14.0 ※5
■Chrome OS

※1 設定画面はデスクトップモードでご利用ください。
※2 本商品上に作成した共有フォルダーへのアクセス、およびActive Directoryログオン機能のみ対応し、添付ソフトウェア、Webブラウザーによる設定画面操作など、その他機能はサポート対象外です。また、Active Directoryログオン機能についても、ServerOSがサポートする最新の機能レベルのみがサポート対象となります。
※3 デスクトップ エクスペリエンスのみ対応。
※4 フルインストールのみ対応。
※5 「Remote Link Files」をご利用ください。「Remote Link Files」のすべての機能をご利用いただくには、最新版のiOSにてご利用いただくことをおすすめいたします。古いiOSの場合、一部の機能がご利用いただけない場合があります。また、Android 4.0以前からバージョンアップした端末は非対応です。
※6 macOS 11において、Remote Link Files for PCは、ダウンロード後の初回起動時はダブルクリックで起動しない場合があります。Finderから起動する、または、右クリックから開くを選ぶことで起動することができます。
※7 LAN DISK CONNECTの対応OSについてはこちらをご確認ください。
※8 OS標準アプリではファイル保存ができない場合があるため、「Remote Link Files」をご利用ください。「Remote Link Files」のすべての機能をご利用いただくには、最新版のOSとアプリにてご利用いただくことをおすすめいたします。
※9 macOS14でリモート接続時に稀にFinderの応答がなくなる場合を確認しております。詳しくはこちら

※ 設定画面の表示言語を日本語以外に変更した場合はサポート対象外となります。
※ ファームウェア、サポートソフトは最新版をご利用ください。

対応ブラウザー

対応ブラウザー Microsoft Edge 79～96
Google Chrome 40～96
Safari 12～15

※サーバーOSからの設定画面利用はサポート対象外。
※スマートフォンは対応OS機種の標準ブラウザーをご利用ください。

データ復旧サービスについて

サービス概要

  • 購入から5年間（1年間ごとに1回まで、合計5回まで）
  • データ復旧作業費用 合計150万円（税込）まで
障害レベル 障害内容 利用について
軽度 論理障害（軽微なOS障害、ファイルシステム障害） 〇
中度 初期化・削除、及び軽度で対応出来ない論理障害。
また、簡易的な物理障害。（不良セクタ）		 〇
重度 HDDの開封作業を要する、または中度で対応できない物理障害。 〇：条件あり

◆「重度」障害の復旧にあたる必須条件

  1. 対象商品の利用に際し、「NarSuS」または「LAN DISK CONNECT」の利用があること。
  2. RAID構成が「拡張ボリューム」、もしくは以下の【A】【B】いずれかのバックアップ設定条件を満たすこと。
【A】 対象商品に当社製ハードディスクが接続されており、共有フォルダーにバックアップ設定が行われていること。
【B】

「レプリケーション」または「ミラーリング」が設定されていること。

※ 本サービスは復旧をお約束するものではありません。

仕様

※本商品に搭載されている各機能の対応情報は以下でご確認ください。
対応UPS一覧
対応ソフトウェア一覧
バックアップ・増設用ハードディスク一覧
交換ハードディスク対応表
クラウドストレージサービス対応表
LAN DISKパッケージ一覧
LAN DISK 周辺機器対応一覧

CPU Intel Atom Processor C3538（2.10GHz Quad Core）
メモリー 4GB
対応通信プロトコル TCP/IP（IPv4、IPv6）
対応アプリケーションプロトコル SMB（1.0、2.0、2.1、3.0、3.0.2、3.1.1）、AFP（※1）、FTP（※1）、HTTP/HTTPS（※2）、SNMP

※1 無償パッケージの機能追加により対応
※2 無償パッケージ「Remote Link 3」によリモートアクセス機能で対応
対応リモートアクセスサービス Remote Link 3
※無償パッケージの機能追加により対応。動作環境はこちらをご確認ください。
対応クラウドストレージサービス 下記の対応表をご覧ください。
クラウドストレージサービス対応表
※全て無償パッケージの機能追加により対応
※クラウドストレージサービスのライセンスは別途契約が必要です。
推奨最大同時接続台数 128台（10GbE接続時）／64台（1GbE接続時）
LAN
ポート		 転送規格（ポート数） 10GBASE-T／1000BASE-T × 2
※10GBASE-Tまたは1000BASE-T以外のネットワーク機器には対応しておりません
Auto-MDI/MDIX対応 ○
アクセス方式 CSMA/CD
コネクター形状 RJ-45 8極
USB
ポート		 インターフェイス USB 3.1 Gen 1（USB 3.0）／USB 2.0
USB 3.1 Gen 1（USB 3.0）コネクター 背面×4
USB 2.0コネクター 正面×1
HDD 採用ドライブ NAS専用ハードディスク
ドライブ数 6（SATA接続）
HDD取替え機構 カートリッジタイプ
ホットスワップ対応 ○
冗長化 方式 ソフトウェア
設定 拡張ボリューム／RAID 0／RAID 5／RAID 6
※出荷時は拡張ボリュームに設定されています。
筐体特徴 エアフロー経路 各カートリッジフロント部下部
搭載ファン 中空固定構造ファン×2
ファン制御 自動
LCD ○
盗難防止機能 ケンジントンスロット
その他インターフェイス 拡張用SO-DIMMメモリスロット（最大8GBの追加増設可能）
機能特徴 暗号化
ボリューム		 USBロックキー、キーサーバー
ディスク使用量制限
（クォータ）		 ○
メール通知 ○
Active Directory Native
ログオン		 ○（ユーザー数は最大10,000名まで）
iSCSIターゲット ○（iSCSIイニシエーター数は最大10台まで）
※本機能は、冗長化設定がRAID 6／RAID 5／RAID 0の場合のみ利用可能です。
プリントサーバー -
シャドウコピー ○
レプリケーション ○　※無償パッケージの機能追加により対応
バックアップ 履歴差分バックアップ、データコピー
ログの長期保存 ○　※無償パッケージの機能追加により対応
ウイルス対策 ・Trend Micro NAS Security
※無償パッケージの機能追加により対応
※別途ライセンス購入が必要です
NarSuS故障予兆通知 ○
拡張機器 外付けHDD接続 USB HDD×5台（最大）
UPS対応 ○
電源 電源内蔵
定格電圧 AC 100V 50／60 Hz
消費電力 144W（最大）、93W（Typ）
外形寸法 279（W）×222（D）×202（H）mm（突起部除く、ゴム足含まず）
使用温度範囲 5～40℃
使用湿度範囲 10～85％（結露無きこと）
各種取得規格・法規制 VCCI Class A、RoHS指令準拠（10物質）、グリーン購入法、省エネ法、電気用品安全法（ACプラグ変換アダプター）
保証期間 5年保証

エネルギー消費効率／グリーン購入法基準

型番 容量 W／GB 区分 グリーン購入法基準
HDL6-HA6B 6TB 0.00690 IV 適合
HDL6-HA12B 12TB 0.00345 IV 適合
HDL6-HA24B 24TB 0.00173 IV 適合
HDL6-HA36B 36TB 0.00136 IV 適合
HDL6-HA48B 48TB 0.00159 IV 適合
HDL6-HA96B 96TB 0.000559 IV 適合
HDL6-HA120B 120TB 0.000463 IV 適合

※ エネルギー消費効率とは、省エネルギー法で定める測定法により測定した消費電力を省エネルギー法で定める記憶容量で除したものです。

質量

型番 質量（本体のみ） 質量（梱包時）
HDL6-HA6B 約9.0kg 約10.5kg
HDL6-HA12B 約10.2kg 約12kg
HDL6-HA24B
HDL6-HA36B 約10.8kg 約12.5kg
HDL6-HA48B 約10.3kg 約12kg
HDL6-HA96B 約10.0kg 約11.5kg
HDL6-HA120B 約10.1kg 約11.6kg

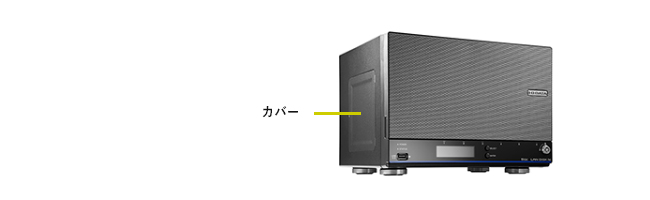

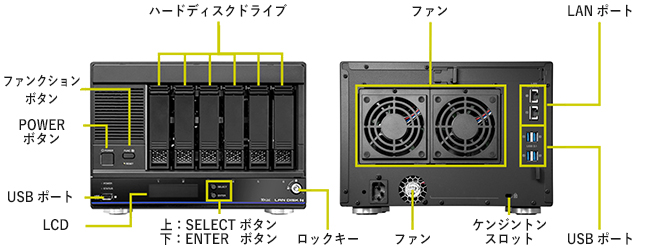

各部の名称

各部の名称

各部の名称

添付品

添付品 初回設定マニュアル、LANケーブル（CAT-6A／1m）x2、ロックキーx2、電源コード（PSE適合品）、ACプラグ変換アダプター、マスターキー保存用USBメモリー、USBロックキーシールx2、電源コードフック、「ActiveImage Protector」のご案内
添付ソフト ActiveImage Protector Desktop Edition（3ライセンス）

※ActiveImage Protectorのシステム要件は、アクティファイ社サイトをご確認ください。
