コネクター仕様


D-sub9ピンコネクター
ピン番号 信号名
1 DCD
2 RxD
3 TxD
4 DTR
5 SG
6 DSR
7 RTS
8 CTS
9 RI
D-sub37ピンコネクター(RSA-PCI2/P4)
ピン番号 信号名 ピン番号 信号名
1 Port1_DCD 20 Port1_DSR
2 Port1_RxD 21 Port1_RTS
3 Port1_TxD 22 Port1_CTS
4 Port1_DTR 23 Port1_RI
5 Port1_SG 24 Port2_DSR
6 Port2_DCD 25 Port2_RTS
7 Port2_RxD 26 Port2_CTS
8 Port2_TxD 27 Port2_RI
9 Port2_DTR 28 Port2_SG
10 Port3_DCD 29 Port3_DSR
11 Port3_RxD 30 Port3_RTS
12 Port3_TxD 31 Port3_CTS
13 Port3_DTR 32 Port3_RI
14 Port3_SG 33

Port4_DSR

15 Port4_DCD 34 Port4_RTS
16 Port4_RxD 35 Port4_CTS
17 Port4_TxD 36 Port4_RI
18 Port4_DTR 37 Port4_SG
19 GND

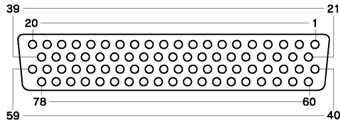

D-sub78ピンコネクター(RSA-PCI2/P8)
ピン番号 信号名 ピン番号 信号名 ピン番号 信号名 ピン番号 信号名
1
Port1_RxD
21
Port1_DTR
40
Port1_DSR
60
Port1_RI
2
Port1_DCD
22
Port1_TxD
41
Port1_SG
61
Port1_CTS
3
Port2_TxD
23
Port2_SG
42
Port2_CTS
62
Port1_RTS
4
Port2_RxD
24
Port2_DTR
43
Port2_RTS
63
Port2_RI
5
Port2_DCD
25
Port3_SG
44
Port2_DSR
64
N.C
6
Port3_RxD
26
Port3_DTR
45
Port3_RTS
65
Port3_RI
7
Port3_DCD
27
Port3_TxD
46
Port3_DSR
66
Port3_CTS
8
Port4_TxD
28
Port4_SG
47
Port4_CTS
67
N.C
9
Port4_RxD
29
Port4_DTR
48
Port4_RTS
68
Port4_RI
10
Port4_DCD
30
Port5_SG
49
Port4_DSR
69
N.C
11
Port5_RxD
31
Port5_DTR
50
Port5_RTS
70
Port5_RI
12
Port5_DCD
32
Port5_TxD
51
Port5_DSR
71
Port5_CTS
13
Port6_TxD
33
Port6_SG
52
Port6_CTS
72
N.C
14
Port6_RxD
34
Port6_DTR
53
Port6_RTS
73
Port6_RI
15
Port6_DCD
35
Port7_SG
54
Port6_DSR
74
N.C
16
Port7_RxD
36
Port7_DTR
55
Port7_RTS
75
Port7_RI
17
Port7_DCD
37
Port7_TxD
56
Port7_DSR
76
Port7_CTS
18
Port8_TxD
38
Port8_SG
57
Port8_CTS
77
N.C
19
Port8_RxD
39
Port8_DTR
58
Port8_RTS
78
Port8_RI
20
Port8_DCD

59
Port8_DSR
