シリアル機器のインストール モデムやTAの場合


モデムやTAの場合



シリアル機器のインストール方法の詳細については、シリアル機器の取扱説明書(手動でモデム・TAをインストールする手順等)を参照してください。
本手順ではWindows XPで弊社製「DFML-560EM」を手動でインストールする場合を参考例として説明します。(PnP機器として自動認識された場合は「DFML-560EM」の取扱説明書を参照してインストールしてください。)

参考

本製品にPnP対応のシリアル機器を接続しても自動的に検出されない場合があります。
その場合は手動にてモデムやTAのシリアル機器をインストールしてください。





パソコンの電源を入れ、Windowsを起動します。
※コンピュータの管理者(Administrator)権限でログオンしてください。


デバイスマネージャ(ー)にて本製品に割り当てられたCOM番号を確認します。(【3.ポートの確認と変更】参照)

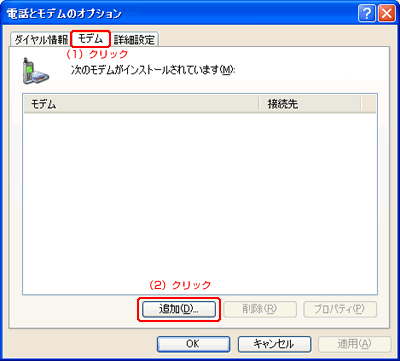

[スタート]→[コントロールパネル]→[電話とモデムのオプション](※)を開き、[モデム]タブで[追加]ボタンをクリックします。
※[コントロールパネル]を開いても[電話とモデムのオプション]アイコンが無い場合、画面左側の"クラシック表示に切り替える"をクリックしてください。

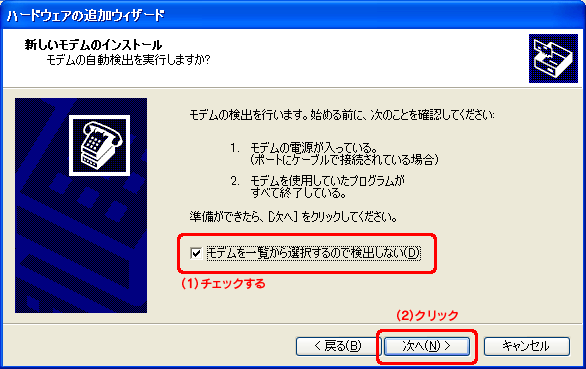

[モデムを一覧から選択するので検出しない]をチェック後、[次へ]ボタンをクリックします。


[DFML-560EMサポートソフト]CD-ROMをCD-ROMドライブにセットします。

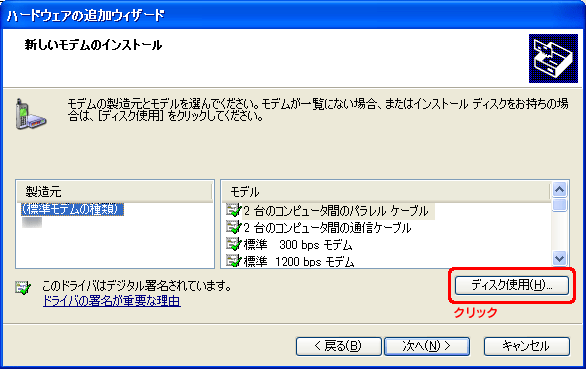

[ディスク使用]ボタンをクリックします。

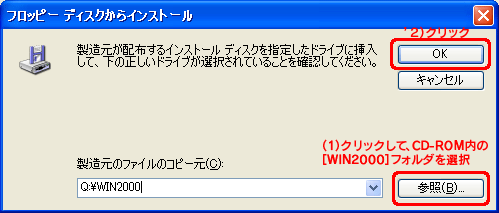

[参照]ボタンをクリックし、CD-ROMドライブの「WIN2000」フォルダを選択し、開きます。
[OK]ボタンをクリックします。


[モデル]欄が表示された場合は、「I-O DATA DFML-560EM」を選択し、[次へ]ボタンをクリックします。

[COMポート番号]で未使用の番号を選択し、[OK]をクリックします。

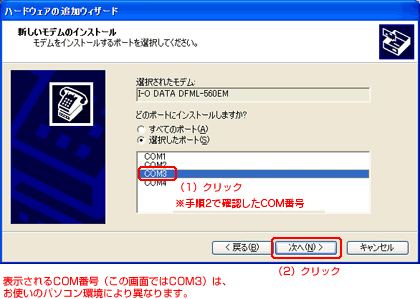

10 手順 で確認した本製品に割り当てられたCOMポート番号を選択し、[次へ]ボタンをクリックします。


参考

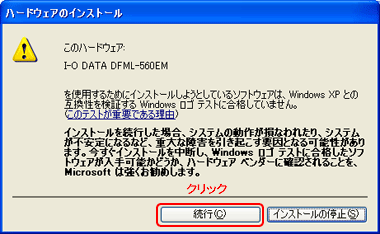

以下のような画面が表示された場合は、ご使用のモデム・TAの取扱説明書またはモデム・TAのメーカーにご確認ください。
弊社製品の場合、[続行]または[はい]をクリックしてください。

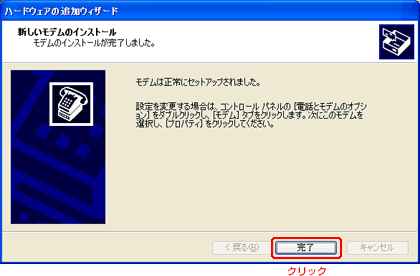

11 [完了]ボタンをクリックします。

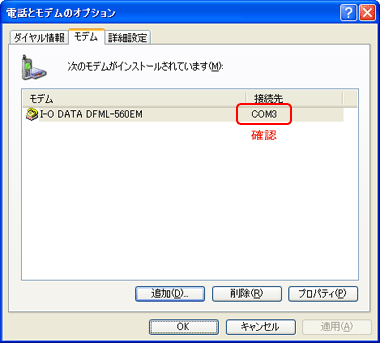

12 [電話とモデムのオプション]画面に戻りますので、[接続先]のCOMポート番号が本製品に割り当てられたCOMポート番号であることを再度ご確認ください。

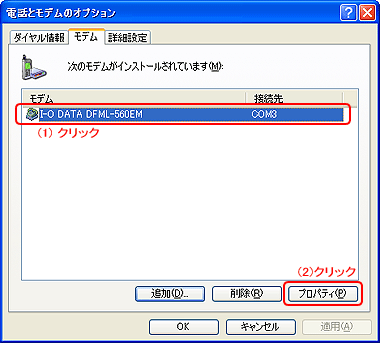

13 表示されている「I-O DATA DFML-560EM」をクリック後、[プロパティ]ボタンをクリックします。


14 [診断]タブで[モデムの照会]ボタンをクリックします。

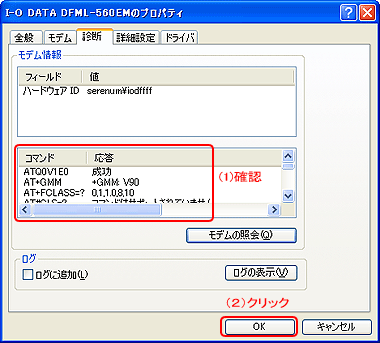

15 [お待ちください]と表示された後、しばらくすると以下のように表示されます。
[コマンド][応答]の部分が真っ白でなく、[AT・・・・・・]と英数字が表示されたら正常です。
確認後、[OK]ボタンをクリックします。


参考

本製品に接続したTAによっては、本製品とTA間に、TAに付属のシリアルケーブルを併用しませんと、「モデムの電源が入っていないか、モデムが見つかりません」との応答表示になってしまう場合があります。


以上で弊社製「DFML-560EM」の手動インストールは完了です。
