インストールと接続 2.接続する


2.接続する



本製品をパソコンに接続します。



パソコンおよび周辺機器の電源を切り、各電源ケーブルをコンセントから抜いてください。


パソコンのカバーを取り外します。
※取り外し方については、パソコンの取扱説明書をご覧ください。

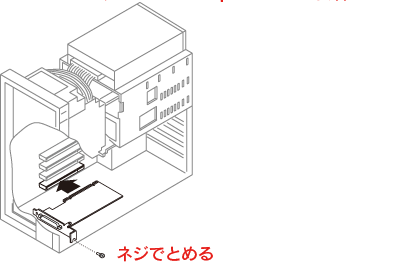

空いているPCIバスのスロットカバーを取り外し、本製品を取り付けます。
※スロットの位置については、パソコンの取扱説明書をご覧ください。

スロットカバー用のネジで本製品をとめ、固定します。

添付の専用接続ケーブルを本製品のコネクターに挿しこみ、ネジをとめ固定します。
  ▼接続例:RSA-PCI2/P4(4ポートタイプ)の場合 (8ポートタイプの製品の場合、ケーブルが異なります。)


参考


一部のパソコンでスロット開口部が狭いために、ケーブルのコネクターがスロット開口部にひっかかり、奥までしっかり差し込めない場合があります。
スロット開口部の板金厚が1.5mm以下であれば、コネクター内部の接触ピンの長さが充分接触するため、固定ネジを締めることで支障なくご使用になれます。



パソコンのカバーを取り付け、パソコンおよび周辺機器の電源ケーブル等を元に戻します。

パソコンの電源を入れ、Windowsを起動します。
※コンピュータの管理者(Administrator)権限でログオンしてください。

自動的にドライバのインストールがされます。
  Windows 7 / Vista / 2000 / Me / 98 / 95の場合は、インストールは終了です。⇒【3.ポートの確認と変更】にお進みください。
  Windows Sever 2003 / XPの場合は、⇒下記の追加作業をおこなってください。

  Windows 2003 / XP の追加作業

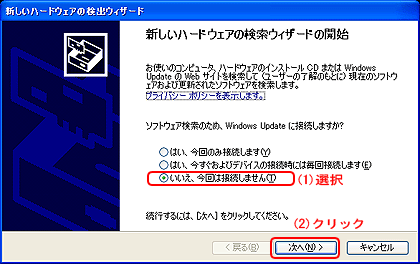

  @以下の画面が表示されます。[いいえ、今回は接続しません]を選択し、[次へ]をクリックします。

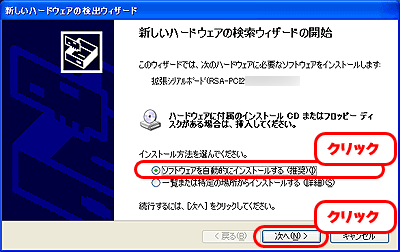

  A[ソフトウェアを自動的にインストールする]が選択されていることを確認し、[次へ]をクリックします。

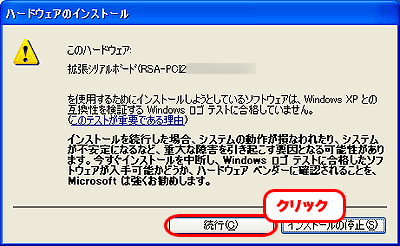

  B[続行]をクリックします。

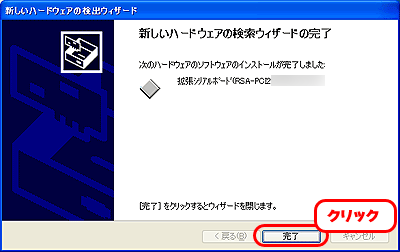

  C[完了]をクリックします。

  D製品のポートの数分、手順B〜Cを繰り返します。画面の指示にしたがってインストールしてください。

  以上で、インストールは終了です。⇒【3.ポートの確認と変更】にお進みください。

以上で、インストールは終了です。⇒【3.ポートの確認と変更】にお進みください。

参考


本製品を複数枚使用する場合は、1枚目のインストールおよび取り付けが全て終了してから、2枚目のインストールおよび取り付けをおこなってください。
※「RSA-PCI2」は3枚、「RSA-PCI2/P4」は2枚まで増設可能です。
