インストールと接続 ＞ 3.ポートの確認と変更 　

3.ポートの確認と変更
　

本製品のCOM番号の確認方法と変更手順を説明します。
OSによりCOM番号の割り当てられ方および確認方法が異なります。

参考
　 　 　
● 本製品のCOM番号の割り当てられ方

    ▼Windows 7の場合
 ご利用の環境で未使用のCOM番号（COM3以降）が自動的にランダムに割りあたります。
割り当てられたCOM番号は下記「Windows 7の場合」の手順1～4で確認できます。

    ▼Windows Vista / 2003 / XP /2000 / Me / 98 / 95/ NT 4.0の場合
 ・ご利用の環境で未使用のCOM番号（COM3以降）が自動的に小さい番号順に割りあたります。
・本製品に割り当てられたCOM番号の小さい番号順に、添付の専用接続ケーブルのコネクター［P1］から順に割り当てられます。

  ● 使用中のCOM番号に変更したい場合は、それぞれを一旦、未使用のCOM番号に変更した後、設定したいCOM番号に変更しなおします。

    例：ポート２とポート３のCOM番号を変更する場合
    ①変更前
ポート1 COM3
ポート2 COM5
ポート3 COM4
ポート4 COM6
②一旦未使用の番号に変更
ポート1 COM3
ポート2 COM7
ポート3 COM8
ポート4 COM6
③設定したい番号に変更
ポート1 COM3
ポート2 COM4
ポート3 COM5
ポート4 COM6
    ※この例の場合、COM番号の変更の作業を4回おこなうことになります。

注意
　 　 　
● Windows NT 4.0ではCOM番号の変更はできません。




Windows 7 の場合
Windows Vista / 2003 / XP / 2000 / Me / 98 / 95の場合
Windows NT 4.0の場合

■Windows 7の場合

１ パソコンの電源を入れ、Windowsを起動します。
※コンピュータの管理者（Administrator）権限でログオンしてください。

２ 添付のサポートソフトCD-ROMをセットします。

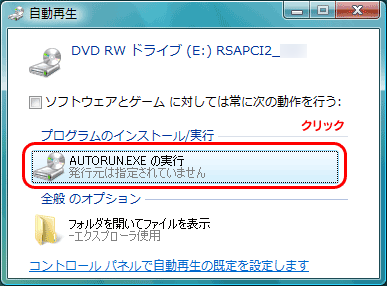

※自動再生画面が表示された場合は、［AUTORUN.EXEの実行］をクリックします。

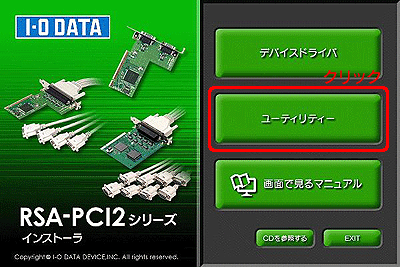

３ 表示されたメニューから［ユーティリティー］をクリックします。
※メニューが表示されない場合は、コンピューター等からCD-ROM内の［Autorun（.exe）］をダブルクリックしてください。
※ユーザーアカウント制御の画面が表示された場合は、［はい］または［許可］をクリックします。

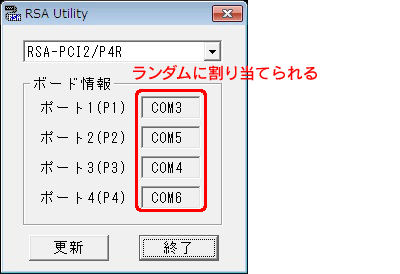

４ 各ポートに割り当てられているCOM番号を確認します。
※ご利用環境によりCOM番号は異なります。


▼接続例：RSA-PCI2/P4R（4ポートタイプ）の場合
（［P１］に［COM3］、［P2］に［COM5］、［P3］に［COM4］、［P4］に［COM6］が割り当てられている場合）


参考
　 　 　
●

COM番号を変更しない場合は［終了］をクリックし、終わります。本製品にモデムやTAを接続し、ご使用いただけます。モデムやTAのプロパティで本製品のCOM番号を設定し、ご利用ください。（【モデムやTAの場合】、【その他シリアル機器の場合】参照）


５ COM番号を変更する場合は、［コンピューター］を右クリックし、［プロパティ］→［デバイスマネージャー］の順にクリックします。

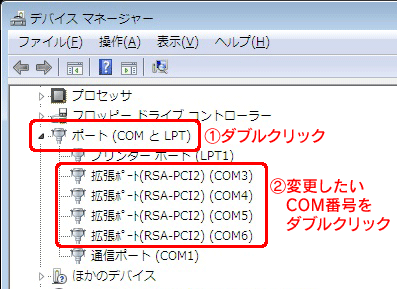

６ ［ポート（COMとLPT）］をダブルクリックし、変更したいCOM番号をダブルクリックし、プロパティを開きます。
※ご利用環境によりCOM番号は異なります。

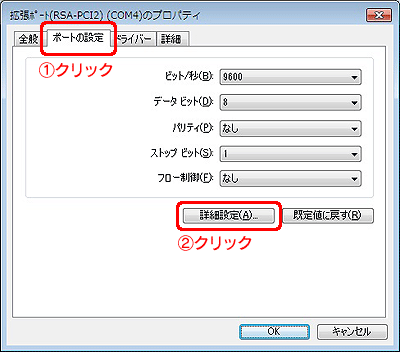

７ ［ポートの設定］タブ→［詳細設定］の順にクリックします。

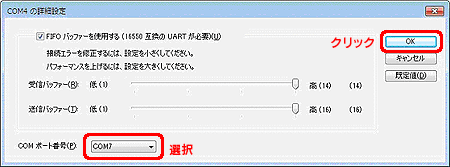

８ ［COMポート番号］で未使用の番号を選択し、［OK］をクリックします。


９ ［OK］をクリックします。

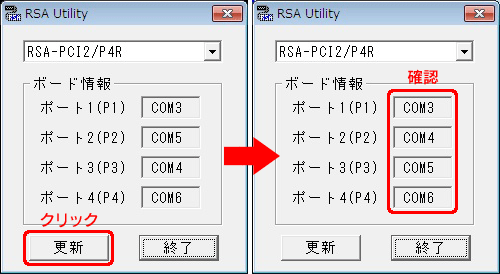

10 ユーティリティー画面の［更新］ボタンをクリックし、COM番号を確認します。
※ご利用環境によりCOM番号は異なります。
  ▼例：RSA-PCI2/P4R（4ポートタイプ）の場合
　　 （［P１］に［COM3］、［P2］に［COM5］、［P3］に［COM4］、［P4］に［COM6］が割り当てられている場合）


11 ［終了］ボタンをクリックし、ユーティリティー画面を閉じます。

12 CDメニューの［EXIT］ボタンをクリックしてメニューを閉じ、サポートソフトCD-ROMを取り出します。

13 Windowsを再起動します。

以上でポートの確認と変更は終了です。本製品にモデムやTAを接続し、ご使用いただけます。モデムやTAのプロパティで本製品のCOM番号を設定し、ご利用ください。（【モデムやTAの場合】、【その他シリアル機器の場合】参照）
参考
　 　 　
●

RSA-PCI2/P8Rをお使いの場合

    添付の専用接続ケーブルのコネクター[P1]～［P8]に対応するCOM番号のシール（添付のCOMポートNoシール）を貼り付けてください。


■Windows Vista / 2003 / XP / 2000 / Me / 98 / 95の場合

１ ［（マイ）コンピュータ］を右クリックし、［プロパティ］(→［ハードウェア］)→［デバイスマネージャ］の順にクリックします。

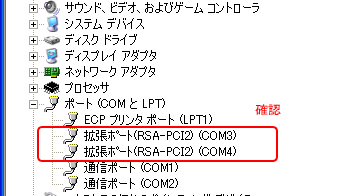

２ ［ポート（COMとLPT）］をダブルクリックし、下に表示されている拡張ポートの名前とCOM番号を確認します。
※ご利用環境によりCOM番号は異なります。
  ▼例：RSA-PCI2R（2ポートタイプ）の場合
　　 （［P1]に［COM3］、［P2］に［COM4］が割り当てられている場合）


３ COM番号を変更する場合は、「Windows 7の場合」の手順6～手順9と同様な手順で変更してください。

以上でポートの確認と変更は終了です。本製品にモデムやTAを接続し、ご使用いただけます。モデムやTAのプロパティで本製品のCOM番号を設定し、ご利用ください。（【モデムやTAの場合】、【その他シリアル機器の場合】参照）
参考
　 　 　
●

RSA-PCI2/P8Rをお使いの場合

    添付の専用接続ケーブルのコネクター[P1]～［P8]に対応するCOM番号のシール（添付のCOMポートNoシール）を貼り付けてください。


■Windows NT 4.0の場合

注意
　 　 　
● Windows NT 4.0ではCOM番号の変更はできません。


１ ［スタート］→［設定］→［コントロールパネル］→［シリアルポート］アイコンの順にダブルクリックし、追加されたポートの数を確認します。
※ポートの数はパソコン環境により異なります。

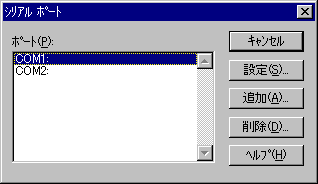

  インストール前

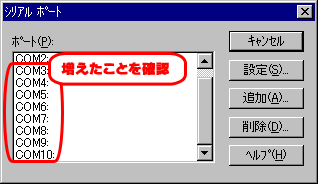

（【1.インストールする　■Windows NT 4.0の場合】手順2 参照）		   インストール後

  （画面例：パソコン側に2ポートあり、RSA-PCI2/P8Rを使用した場合）

２ ［キャンセル］をクリックし、閉じます。

以上でポートの確認と変更は終了です。本製品にモデムやTAを接続し、ご使用いただけます。モデムやTAのプロパティで本製品のCOM番号を設定し、ご利用ください。（【モデムやTAの場合】、【その他シリアル機器の場合】参照）
※COM番号は変更できません。
参考
　 　 　
●

RSA-PCI2/P8Rをお使いの場合

    添付の専用接続ケーブルのコネクター[P1]～［P8]に対応するCOM番号のシール（添付のCOMポートNoシール）を貼り付けてください。
