画面で見るマニュアル

HDL-AAシリーズ HDL-AAWシリーズ HDL2-AAシリーズ HDL2-AAWシリーズ HDL2-Xシリーズ HDL4-Xシリーズ

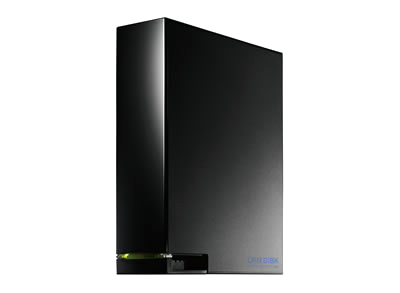

ネットワーク接続ハードディスク（NAS)

パッケージ（追加機能）については

本製品の機能を拡張するパッケージの詳細は、パッケージ（追加機能）取扱説明書をご覧ください。

※ 2018年12月現在、以下のようなパッケージがあります。
AppleShare、メディアサーバー・メディアサーバー（DTCP-IP対応版）、Remote Link 3、FTP、クラウドストレージ連携、レプリケーション、クローン、Trend Micro NAS Security、ESET File Security、H/XR/XV 移行

アクセスする（ユーザー用）

Windowsからアクセスする

本製品と同じネットワークにつながったWindowsパソコンから、本製品内のデータにアクセスします。
アクセスには、かんたんアクセスアプリ「LAN DISKコネクト」を使います。

LAN DISKコネクトをインストールする

アクセスする

管理者の方へ

ユーザーの追加と共有フォルダーの設定が必要です。

⇒ 共有設定する

LAN DISKコネクトをインストールする

インストール方法は、LAN DISKコネクトをインストールする（Windowsのみ）をご覧ください。

アクセスする

デスクトップ上の［LAN DISK］をダブルクリック
［LANDISK-xxxxxx］→［disk1］の順にダブルクリック

※ ユーザー名、パスワードを求められたら、アクセス用ユーザーのユーザー名、パスワードを入力します。

※「disk1」は最初から用意されている共有フォルダーです。管理者の設定によって、アクセスする共有フォルダーの名前は異なることがあります。

これで、データを読み書きできます。

アクセスする（ユーザー用）

macOSからアクセスする

本製品と同じネットワークにつながったMacから、本製品内のデータにアクセスします。
アクセスには、Finderを使います。

管理者の方へ

● ユーザーの追加と共有フォルダーの設定が必要です。

⇒ 共有設定する

● AppleShareネットワーク共有（AFP）でアクセスするには、パッケージ「AppleShare」の追加と設定が必要です。

⇒ AppleShareとは？

Finder を開く
①「共有」の［landisk-xxxxxx(smb)］をクリック

※ xxxxxx は、本製品のシールに記載のMAC アドレス下6 桁です。

②［別名で接続］をクリック

接続できない場合

本製品からLAN ケーブルを抜き、ゆっくり4 秒数えてから再びLAN ケーブルをつないでください。
①［登録ユーザ］を選ぶ

② アクセスのためのユーザー名（名前）とパスワードを入力

③［接続］をクリック

⇒ 入力したユーザーで接続されます。
［disk1］をダブルクリック

これで、データを読み書きできます。

アクセスする（ユーザー用）

スマホからアクセスする

インターネットにつながったスマホ・タブレットから、本製品内のデータにアクセスします。
アクセスには、リモートアクセス用アプリ「Remote Link Files」を使います。

Remote Link Filesをインストールする

アクセスする

管理者の方へ

● ユーザーの追加と共有フォルダーの設定が必要です。

⇒ 共有設定する

● パッケージ「Remote Link 3」の追加と設定が必要です。

⇒ Remote Link 3とは？

Remote Link Filesをインストールする

App StoreやPlayストアから「Remote Link Files」をインストールします。

アクセスする

Remote Link Files に本製品を登録し、アクセスします。

⇒ スマートフォン・タブレットからアクセスする場合

アクセスする（ユーザー用）

外出先のパソコンからアクセスする

インターネットにつながったパソコンから、本製品内のデータにアクセスします。
アクセスには、アプリ「LAN DISK CONNECT」を使います。

※ ランディスクへアクセスする方法が Remote Link Files for PC から LAN DISK CONNECT に変更となりました。

管理者の方へ

● ユーザーの追加と共有フォルダーの設定が必要です。

⇒ 共有設定する

リモートアクセスの準備をする

リモートアクセスをするには、本製品への「Remote Link 3」パッケージの追加と設定が必要です。
Remote Link 3設定を有効にしていない場合は、設定してください。

⇒ Remote Link 3とは？
LAN DISK CONNECT に本製品をリモート登録し、アクセスします。

※ リモート登録の操作は、自宅（本製品と同じネットワーク内）でする必要があります。

⇒ LAN DISK CONNECTヘルプ：Windowsパソコン（外出先）

⇒ LAN DISK CONNECTヘルプ：Mac（外出先）

導入する

設置する

本製品をネットワークに設置します。

ネットワーク内のルーターなどが正常に動作していることを確認する
①添付のLANケーブルで、本製品とルーターをつなぐ

②添付のACアダプターをつなぐ

導入する

電源を入れる、切る

電源を入れる

電源を切る

電源を入れる

背面の前面の電源POWERボタンを押す
｢ピー｣と音が鳴ったことを確認する

ランプが赤く点灯した場合

ランプと対処をご覧ください。

これで電源が入りました。

ご注意

STATUSランプが赤点灯した場合は、困ったときにはの【ランプと対処】をご確認ください。

電源を切る

背面の前面の電源POWERボタンを「ピッ」と音がなるまで押し続ける

※ 誤操作防止のため、軽く押してすぐに離しただけでは動作しないようになっています。

※ 「ピッ」と音がなったら、すぐに電源POWERボタンを離してください。
そのまま押し続けると強制電源OFFになります。

→前面ランプが緑点滅します。
電源が切れるまで待つ

しばらくすると前面ランプが消灯し、自動的に電源が切れます。

ご注意

ランプが消える前に、絶対に電源ケーブルを抜かないください。故障の原因になります。

長期間使用しない場合

電源コードをコンセントから外しておくことをおすすめします。

導入する

導入用ソフトをインストールする

LAN DISKコネクトをインストールする（Windowsのみ）

Magical Finderをインストールする（Windows/macOS）

LAN DISKコネクトをインストールする（Windowsのみ）

をクリック
※LAN DISKコネクトをインストール済みの場合は、設定画面を開くからご覧ください。
①［ネットワーク］をクリック

②記憶域の［LANDISK-XXXXXX］をダブルクリック

※「デバイスドライバーソフトウェアをインストールしています」と表示された場合は、再度アイコンをダブルクリックしてください。

「記憶域」や［LANDISK-xxxxxx］が表示されない場合

●画面内の白いところを右クリックし、［グループで表示］→［カテゴリ］をクリックする　または、［最新の情報に更新］をクリックする

● セキュリティソフトのファイアウォール機能を一時的に解除する

● 画面上部にネットワーク探索が無効と表示された場合は有効にする

LAN DISKコネクトをダウンロードする方法

以下の弊社Webページ「サポートライブラリ」からLAN DISKコネクトをダウンロードしてインストールできます。
https://www.iodata.jp/r/5160
［セットアップスタート］をクリック
画面下に表示された［実行］をクリック

ユーザーアカウント制御が表示されたら

アクセスを許可（ブロックを解除）してください。
［LANDISK-xxxxxx］が開く
⇒LAN DISKコネクトはインストールされました。

上のウィンドウが表示されない

他のウィンドウに隠れていないかご確認ください。

これでインストールは完了です。

Magical Finderをインストールする（Windows/macOS）

かんたんIPアドレス設定ツール「Magical Finder」は、弊社Webページ「サポートライブラリ」からダウンロードし、インストールしてください。

Windows版　https://www.iodata.jp/r/3022

macOS版　https://www.iodata.jp/r/2118

導入する

設定画面を開く

LAN DISKコネクトで開く（Windowsのみ）

Magical Finderで開く（Windows/macOS）

事前に導入用ソフトをインストールしてください。

LAN DISKコネクトをインストールする（Windowsのみ）

Magical Finderをインストールする（Windows/macOS）

LAN DISKコネクトで開く（Windowsのみ）

デスクトップ上の［LAN DISK］をダブルクリック
［LANDISK-xxxxxx］を右クリックして、［設定画面を開く］をクリック

これで設定画面が開きます。

Magical Finderで開く（Windows/macOS）

Magical Finderを起動する
検索された本製品の［ブラウザ］をクリック

これで設定画面が開きます。

導入する

はじめて設定画面を開く場合

はじめて設定画面を開いた時は、最初に管理者パスワードを設定し、初期設定へ進みます。
※初期設定の内容は、後で変更できます。

何も入力せずに、［ログイン］をクリック

［ユーザーパスワード設定］

本製品に登録したユーザーのパスワードを変更する際にクリックします。

※ 管理者パスワードは変更できません。
①管理者パスワードを2回入力
※ 4 ～ 20 文字（半角英数記号）

②［適用］をクリック
必要に応じて設定する

各タブの設定は、基本的に変更しなくても利用できます。

タブ（項目）	内容
名前	本製品の名前、説明、設置場所を設定できます。名前を変更した場合は、ネットワーク上で表示される本製品の名前が変わります。
ネットワーク	本製品のIPアドレス設定ができます。（IPv4のみ）
Microsoftネットワーク	本製品が参加するネットワークの設定ができます。
時刻	本製品の時刻設定ができます。
内蔵ボリューム	本製品の暗号化の設定ができます。
省電力	本製品の省電力設定ができます。
電源スケジュール	本製品の起動時刻、終了時刻のスケジュール設定ができます。

設定したら、[全ての設定を反映する]をクリック

導入する

添付ソフトをインストールする

本製品の使用には必須ではありません。必要に応じてダウンロードしてください。

各ソフトウェアの使用方法については、各ソフトウェアのマニュアルをご覧ください。

ダウンロードできるソフトウェア

弊社Webページ「サポートライブラリ」でダウンロードできるソフトウェアは、以下のとおりです。
https://www.iodata.jp/lib/
※本製品の型番で探します。

■EasySaver 4 LE
多彩な機能でカスタマイズして、バックアップを設定できます。

■Sync with
フォルダー間を定期的に同期します。簡単なバックアップもできます。

■LAN DISK Admin
LAN DISKを複数台導入した場合の設定を一括で管理することができます。

■LAN DISK Restore
設定データをコピーして流用することで、複数台導入時の初期設定を省力化することができます。

■LAN DISK Key Server
ボリュームの暗号化機能によりUSBメモリーに保存されたキーをサーバー上に保存して、このサーバーをロックキーの代わりとして利用するソフトウェアです。
本製品の起動の度にロックキーを接続する作業が不要になり、ロックキーを安全な場所に常に保存しておくことができます。

■LAN DISK Backup Reader
本製品が故障し、専用フォーマットのUSB HDDからバックアップファイルが読み出せない場合に、パソコンからデータを読み出すことができます。

■Sight On
メールソフト感覚の簡単操作で、ユーザーによるファイル更新を知ることができます。ファイル更新時にポップアップで通知します。

導入する

共有にアクセスできるか確認する

共有とは？

Windowsから共有にアクセスする

macOSから共有にアクセスする

共有とは？

本製品や本製品につないだUSB HDDへのファイルの読み書き（アクセス）は、ネットワーク上の他の機器からおこないます。本製品に作成されている共有フォルダーを通して、ネットワークにつながっている機器からデータを共有することができます。

▼ご購入時の共有状態
※以下のフォルダーは、初期設定で管理者（admin）のみアクセスできます。

disk1	ご購入時にすでに作成されている内蔵ディスクの共有フォルダーです。
LAN DISK Log	データーコピーや、バックアップなどの結果が記録されます。 ※この共有フォルダーは削除できません。
usbx(xはポート番号)	本製品のUSBポートにつないだUSB HDDで、共有フォルダーが表示されます。 usb1ボリュームを共有モード（FAT/NTFS/専用）に設定時に、USB HDDを［USBポート１］につないだ場合は、［usb1］と表示されます。

▼共有フォルダーのアクセス権

詳細アクセス権設定	各共有フォルダーに対し、ユーザー・グループごとに権限を設定することができます。
全員共有	ネットワークに接続されているすべての機器からデータの読み書きができます。

設定方法は、共有を追加するをご覧ください。

Windowsから共有にアクセスする

Windowsでは、「LAN DISKコネクト」を使って、本製品へアクセスします。
インストール方法は、LAN DISKコネクトをインストールする（Windowsのみ）参照

デスクトップ上の［LAN DISK］をダブルクリック
［LANDISK-xxxxxx］→［disk1］の順にダブルクリック

※ ユーザー名に「admin」、パスワードに管理者パスワード（設定画面にログインするためのパスワード）を入力してください。

※ ユーザー「admin」は管理者以外の他のユーザー専用・グループ専用として作成した共有フォルダーにもアクセスできます。ただし、ドメインモードではすべてのユーザーにアクセスを許可した共有フォルダーだけアクセスできます。

これでデータを読み書きできれば、問題なくお使いいただけます。

macOSから共有にアクセスする

macOSでは、Finderからアクセスします。

AppleShareネットワーク共有（AFP）でアクセスするには

パッケージ「AppleShare」の追加が必要です。

⇒ パッケージの追加方法

⇒ パッケージ「AppleShare」について（外部リンク）

Finder を開く
①「共有」の［landisk-xxxxxx(smb)］をクリック

※ xxxxxx は、本製品のシールに記載のMAC アドレス下6 桁です。

②［別名で接続］をクリック

接続できない場合

本製品からLAN ケーブルを抜き、ゆっくり4 秒数えてから再びLAN ケーブルをつないでください。
①［登録ユーザ］を選ぶ

② アクセスのためユーザー名に「admin」、パスワードに管理者パスワード（設定画面にログインするためのパスワード）を入力

※ ユーザー「admin」は管理者以外の他のユーザー専用・グループ専用として作成した共有フォルダーにもアクセスできます。ただし、ドメインモードではすべてのユーザーにアクセスを許可した共有フォルダーだけアクセスできます。

③［接続］をクリック

⇒ 管理者「admin」で接続されます。
［disk1］をダブルクリック

これでデータを読み書きできれば、問題なくお使いいただけます。

導入する

NarSuS登録をする

この項目は、お使いの製品とは関連がない内容です。

NarSuS（ナーサス）とは？

ご利用環境

登録手順

登録手順（インターネット接続できない環境）

NarSuS（ナーサス）とは？

「NarSuS（ナーサス）」とは、製品の状態をインターネット経由で管理できるクラウド管理機能です。
お客様に代わってNarSuSデータセンターが製品の状態を把握し、万が一の障害をいち早く察知し通知します。

製品と離れたところからでも状態を確認

Web上の管理画面なので、どこからでも状態を確認できます。

トラブル時にすばやくメールでお知らせ

製品にトラブルが発生したら、NarSuSデータセンターが状態を察知し、NarSuSデータセンターからメールでトラブルをお知らせします。

トラブル対処ガイダンス

トラブル発生の際に状況に合わせた対応ガイドを表示します。
イラストつきのガイドにしたがって操作するだけで、難しいバックアップの再構築やHDD交換など、迷うことなく対処できます。

セキュリティへの配慮

NarSuSの通信は、製品からNarSuSデータセンターへ、HTTPSで暗号化された一方通行の送信をおこなっています。
そのためNarSuSデータセンター側から、直接製品に接続することはありません。
また、製品から送信するデータは、製品の稼働情報のみであり、利用されているユーザーの情報やユーザーデータ（ファイルなど）が送信されることはありません。

ご利用環境

対象製品の設置環境

インターネット接続可能な環境でご利用いただけます。

※ httpsで通信するため、ポート443の解放が必要です。

※ Internet Explorerでご利用の場合、［インターネットオプション］→［セキュリティ］を開き、［信頼済みサイト］に"https://www.narsus.jp" を登録しておいてください。

※ NarSuSは、IPv4ネットワークでのみ使えます。

対象製品の設置環境

以下の各Webブラウザーの最新バージョンをご利用ください。
・Internet Explorer（IE8以上）
・Chrome
・Firefox
・Safari
・Microsoft Edge

登録手順

本製品をインターネットに接続できない場合

手順が異なります。
登録手順（インターネット接続できない環境）をご覧ください。

「初期設定」画面を閉じると、下の画面が表示されるので、［登録］をクリック

※ 後で登録：この画面を閉じますが、次回もこの画面が表示されます。
［NarSuSを利用］をクリック

プロキシサーバーの設定

インターネット接続にプロキシサーバーの設定が必要な場合は、この画面で設定できます。
NarSuSの登録状況でどちらかをクリック
画面の指示にしたがって、必要事項を入力し登録する

登録が完了したら、Webブラウザーを閉じます。
登録通知メールが送付されますので、保管しておいてください。以上でNarSuS登録は完了です。

設定・登録に失敗した

■ 以下を確認してください。

• インターネット接続できること

• LAN ケーブルが抜けていないこと

• プロキシサーバーの設定が必要な場合、設定が正しいこと

• 本製品のTCP/IP設定が手動の場合、設定が正しいこと

■ お使いのWebブラウザーのキャッシュ（Cookie）をクリアした上で、再度お試しください。

登録手順（インターネット接続できない環境）

インターネットに接続できるパソコンなどから、Webブラウザーで、以下のURLにアクセスする

https://www.narsus.jp/user-reg（別ウィンドウ）
NarSuSの登録状況でどちらかをクリック

※ 追加で登録する場合は、ログイン後［製品追加登録］をクリックします。
画面の指示にしたがって、必要事項を入力し登録する
利用コードをメモする

※ 送付されるメールにも記載されています。

ここから本製品の画面

はじめて設定画面を閉じると、下の画面が表示されるので、［登録］をクリック

※ 後で登録：この画面を閉じますが、次回もこの画面が表示されます。
［ユーザー登録のみ］をクリック
利用コードを入力し、［保存］をクリック

導入する

ファームウェアの更新について確認する

この項目は、お使いの製品とは関連がない内容です。

本製品がインターネットに接続できる場合

本製品がインターネットに接続できない場合

本製品がインターネットに接続できる場合

本製品は、ファームウェアの自動更新機能が有効に設定されています。
そのため、常に最新のファームウェアでお使いいただけます。

本製品がインターネットに接続できない場合

以下の手順で更新してください。

本製品の最新ファームウェアを入手する
https://www.iodata.jp/lib/
本製品の設定画面を開く
［システム］→［ファームウェア］→［更新］をクリック
［ファームウェアファイルを指定する］を選び、［更新］をクリック
ファイルを指定し、［実行］をクリック

ファームウェアの更新が開始されます。
「ピッピッピ」となり、ランプが緑点灯すれば完了です。

導入する

Trend Micro Nas Securityを有効にする

この項目は、お使いの製品とは関連がない内容です。

本製品には、アドオンパッケージ「Trend Micro NAS Security」のライセンスが付いています。
添付の『Trend Micro NAS Security はじめにお読みください』をご覧になり、パッケージの追加後、使えるようにしてください（アクティベート）

共有設定する

共有するにあたって

アクセス権の設定例

共有フォルダー使用上のご注意

ユーザー、グループ、共有を作成する方法については、共有を追加するをご覧ください。

アクセス権の設定例

アクセス権限の優先順位

●アクセス権限は、「読み取り」と「読み書き」を設定できますが、「読み書き」が優先されます。
※グループとユーザーによる優先順位の違いはありません。

●共有フォルダーを読み取り専用の設定にした場合は、ユーザーやグループの設定に関係なく、読み取りのみとなります。

あるフォルダーに、以下のグループやユーザーに対する詳細アクセス権を設定する場合（user2が重複していることに注意）

グループ名	所属するユーザー
ROgroup	user1,user2
RWgroup	user2,user3

▼例1
グループ全体を読み取り権限に設定するが、グループ内の特定ユーザーのみを読み書き権限にする場合

※user1は、ユーザーの読み書き指定が優先され、読み書きのアクセスとなります。

▼例2
ユーザーとユーザーが属するグループに異なるアクセス権を付与した場合

※user1は、ユーザーの読み書き指定が優先され、読み書きのアクセスとなります。
※user2は、RWgroupグループの読み書き指定が優先され、読み書きのアクセスとなります。

▼例3
二つのグループにそれぞれ読み取り権限と読み書き権限を設定した場合

※ user2 は、RWgroup グループの読み書き指定が優先され、読み書きのアクセスとなります。

▼例4
共有フォルダーの読み取り専用チェックをつけた場合

ユーザー、グループに対してどのような設定を実施しても、共有フォルダーの読み取り専用チェックをつけると、許可されたユーザーによるアクセスは読み取りとなります。

共有フォルダー使用上のご注意

●本製品に保存できるファイルやフォルダー名は、OSにより制限があります。

●サブフォルダーには、アクセス権を設定できません。

●Windows 7、Vista上の表示と共有フォルダー上の表示の違いに関する注意
標準インストールされるサンプルピクチャーフォルダーのファイルは、Windows 7、Vista上では画面例(上)のように表示されています。画面例左のサンプルピクチャーを共有フォルダー上にコピーすると、画面例（下）のように全く名前が異なって表示されます。
実際のファイル名は、LAN DISK共有フォルダーで表示されるアルファベット文字のファイル名で正しいようですが、Windows 7、Vista上のサンプルピクチャーのフォルダーは実ファイル名を表示しない設定になっています。
このように名前＝ファイル名ではないフォルダー表示設定が可能ですので、ご注意ください。

共有設定する

共有を追加する

①ユーザーを追加する

②グループを追加する

③共有フォルダーを追加する

①ユーザーを追加する

ユーザーに関する事項

●［ユーザー＆グループ］→［ユーザー］→［一覧］で、ユーザーが追加されていることを確認できます。

●ユーザーは300 まで登録できます。

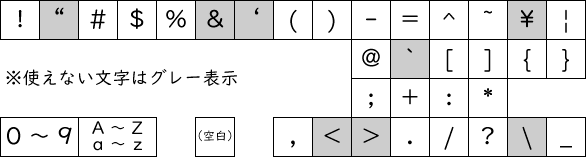

●使える文字には、制限があります。文字制限一覧

ユーザーがネットワーク（パソコン）にログオンする際の［ユーザー名］と［パスワード］をメモする
［ユーザー＆グループ］→［ユーザー］→［追加］をクリック
①手順１のメモを参考に、ユーザー名とパスワード（確認含む）を入力

②［追加］をクリック

※設定項目については、ユーザー参照

②グループを追加する

グループに対してアクセス権を設定すると、グループに属するすべてのユーザーに同一の権限を設定することができます。グループは設定しなくてもユーザーのみで共有設定ができます。

グループに関する事項

●［ユーザー＆グループ］→［グループ］→［一覧］で、グループが追加されていることを確認できます。

●グループは100まで登録できます。

●１グループには、ユーザーを300まで登録できます。

●使える文字には、制限があります。文字制限一覧

［ユーザー＆グループ］→［グループ］→［追加］をクリック
①［名前］を入力

②［未登録ユーザーリスト］からグループに登録するユーザーを選ぶ

③［選択］をクリック

④［追加］をクリック

※設定項目については、グループ参照

③共有フォルダーを追加する

共有フォルダーに関する事項

●「usbx」や「LAN DISK Log」などの削除不可能な共有を除いて最大300まで作成できます。

●使える文字には、制限があります。文字制限一覧

［共有］→［フォルダー］→［追加］をクリック
①共有フォルダーを設定

※設定項目については、フォルダー参照

②[追加]をクリック

［詳細アクセス権設定］について

「読み取り」「読み書き」のアクセス権を個別に設定できます。
禁止になっているユーザーやグループを選択し、［選択］をクリックすると、そのユーザーやグループが該当するアクセス権に追加されます。
該当するアクセス権のユーザーやグループを選択し、［除外］をクリックすると、そのユーザーやグループが禁止ユーザー、禁止グループに追加されます。

禁止ユーザー/グループ	このフォルダーへの読み書きを禁止するユーザー/グループです。
読み取りユーザー/グループ	このフォルダーの内容を読み取りのみ可能にするユーザー/グループです。
読み書きユーザー/グループ	このフォルダーの内容を読み書き可能にするユーザー/グループです。

共有設定する

共有フォルダーを変更・削除する

共有フォルダーを変更する

共有フォルダーを削除する

共有フォルダーを変更する

ご注意

ファイル数の多い共有フォルダーを変更すると、変更が完了するまでに時間がかかる場合があります。
また、変更が完了するまでこのフォルダーにはアクセスできません。端末から本製品へアクセスされていない時間帯に設定してください。

［共有］→［フォルダー］→［変更］をクリック
①変更する共有フォルダーを選ぶ

②設定を変更

③［変更］をクリック

※設定項目については、フォルダー参照

共有フォルダーを削除する

ご注意

●共有フォルダーを削除すると、共有フォルダー内のデータも同時に削除されます。必要なデータはあらかじめバックアップしてください。

●削除する共有フォルダー内のファイルを編集などに使っている場合、削除後、保存先が見つからないなどのエラーとなります。削除前に、削除する共有フォルダーにアクセスしているユーザーがいないかご確認ください。

［共有］→［フォルダー］→［削除］をクリック
①削除する共有フォルダーを選ぶ

②［選択］をクリック

③［削除］をクリック

一覧からも変更・削除できます

［共有］→［フォルダー］→［一覧］を開き、共有フォルダーの右にある［変更］、［削除］をクリックします。

共有設定する

ユーザーを変更・削除する

ユーザーを変更する

ユーザーを削除する

ユーザーを変更する

［ユーザー＆グループ］→［ユーザー］→［変更］をクリック
①変更するユーザーを選ぶ

②設定を変更

③［変更］をクリック

※設定項目については、ユーザー参照

ユーザーを削除する

［ユーザー＆グループ］→［ユーザー］→［削除］をクリック
①削除するユーザーを選ぶ

②［選択］をクリック

③［削除］をクリック

一覧からも変更・削除できます

［ユーザー＆グループ］→［ユーザー］→［一覧］を開き、ユーザー名の右にある［変更］、［削除］をクリックします。

共有設定する

グループを変更・削除する

グループを変更する

グループを削除する

グループを変更する

［ユーザー＆グループ］→［グループ］→［変更］をクリック
①変更するグループを選ぶ

②設定を変更

③［変更］をクリック

※設定項目については、グループ参照

グループを削除する

［ユーザー＆グループ］→［グループ］→［削除］をクリック
①削除するグループを選ぶ

②［選択］をクリック

③［削除］をクリック

一覧からも変更・削除できます

［ユーザー＆グループ］→［グループ］→［一覧］を開き、グループ名の右にある［変更］、［削除］をクリックします。

共有設定する

ゴミ箱機能

ゴミ箱機能を使うと、その共有フォルダーからファイルを削除してもすぐにファイルがなくならず、いったん［trashbox］フォルダーに保管されます。

ご注意

●［trashbox］フォルダー内のファイルは、自動的に消去されません。
定期的に［trashbox］フォルダー内のファイルを削除することをおすすめします。そのままにしておくと、ファイルを削除するたびにファイルがたまり、ディスクの使用領域が減っていきます。また、通信速度の低下やバックアップ失敗につながることがあります。

●［trashbox］フォルダー内のファイルを削除すると、該当ファイルはハードディスクから完全に消去されますのでご注意ください。

●ご利用のアプリケーションによっては、その動作中にファイル作成→削除を繰り返すものがあります。結果、［trashbox］フォルダー内のファイルが大幅に増えている場合がありますので、定期的に［trashbox］フォルダー内を確認することをおすすめします。

●ゴミ箱機能を無効にした場合には、［trashbox］フォルダーは削除され、［trashbox］内のファイルは完全に消去されます。

ゴミ箱機能を有効にする

［共有］→［フォルダー］→［変更］をクリック
ゴミ箱機能を有効にする共有フォルダーを選ぶ
［Microsoftネットワーク共有］にチェックを入れ、［ゴミ箱］にチェックを入れる
［変更］をクリック
→指定した共有フォルダーのゴミ箱機能が有効になりました。

［trashbox］フォルダーからファイルを取り戻す

ネットワーク上から本製品の共有フォルダーにアクセスする
［trashbox］フォルダーを開く

→削除したファイルが表示されます。
必要なファイルを元の共有フォルダーに移動（またはコピー）する

ゴミ箱を空にする

[共有]→［フォルダー］→［一覧］をクリック
操作の［ゴミ箱を空にする］をクリック

→該当フォルダーのゴミ箱が空になります。

共有設定する

一括登録をする

ユーザー・グループ・共有フォルダーのリスト（CSVファイル）を作成し、本製品に読み込ませると、一括登録をすることができます。

※弊社製HDL-XRシリーズ用の一括登録用CSVファイルも使えます。

CSVファイルを準備する

一括登録をする

CSVファイルを準備する

●CSVファイルの要件

・各要素をカンマ(,)で区切っていること

・文字コードがUTF-8,Shift-JISであること

※下記以外の要素が存在すると、エラーとなり正常に処理できません。

●設定書式

最初に英字で設定項目を表した後、要素が続きます。

▼ユーザー

設定項目	書式
追加	adduser, 名前, パスワード, 使用量制限, プライマリーグループ, フルネーム, コメント
変更	moduser, 名前, パスワード, 使用量制限, プライマリーグループ, フルネーム, コメント
削除	deluser, 名前

▼グループ

設定項目	書式
追加	addgroup, 名前, 使用量制限, グループメンバー
変更	modgroup, 名前, 使用量制限, グループメンバー
削除	delgroup, 名前

▼共有フォルダー

設定項目	書式
追加	addshare, 名前, コメント,RO ユーザー,RO グループ,RW ユーザー,RW グループ, 読取専用,* バックアップ,* バックアップパスワード,MicroSoft ネットワーク共有, ゴミ箱, 隠し, 使用量制限,AppleShare,Ftp,リモートアクセス, ゲストユーザー禁止,DLNA,*TimeMachine
変更	modshare, 名前, コメント,RO ユーザー,RO グループ,RW ユーザー,RW グループ, 読取専用,* バックアップ,* バックアップパスワード,MicroSoft ネットワーク共有, ゴミ箱, 隠し, 使用量制限,AppleShare,Ftp,* リモートアクセス, ゲストユーザー禁止,DLNA,TimeMachine
削除	delshare, 名前

※ * は、出荷時状態で対応外である項目です。弊社製HDL-XRシリーズ用csvと互換とするために実装しています。AppleShare,TimeMachine,Ftp等はパッケージを追加すると対応できます。対応外項目は無視された形で共有設定がなされ、対応外項目を示すエラーシステムログは1回の一括登録につき各項目1度のみ出力されます。

※設定項目「グループ」内のグループメンバーで、複数のメンバーを指定する場合は、""で囲み、ユーザー名ごとに, で区切ります。

●設定書式カスタマイズ

設定する項目や順序を定義できます。

※項目定義レコードを記述しない場合、デフォルトで上記設定書式と同じ順序で設定レコードを認識します。

※各項目の設定形式と指定しない場合のデフォルト値を“設定形式/ デフォルト値”の形で示しています。

※決められたフィールド名以外の文字を記述した場合、エラーとなり設定されません。

・ユーザー設定項目定義

行頭に"#user_config" という文字列がある場合、そのレコードをユーザ項目定義レコードとして処理する。

例) #user_config,Name,Password,Limit,PrimaryGroup,FullName,Comment

▼フィールド名と設定項目の対応

フィールド名	設定項目	設定形式	デフォルト値
Name	名前	文字列	（指定必須）
Password	パスワード	文字列	（空）
Limit	使用量制限	数字文字列( 小数点以下第1 位可)	0
PrimaryGroup	プライマリーグループ	文字列	（空）
FullName	フルネーム	文字列	（空）
Comment	コメント	文字列	（空）

・グループ設定項目定義

行頭に"#group_config" という文字列がある場合、そのレコードをグループ項目定義レコードとして処理する。

例) #group_config,Name,Limit,Member

▼フィールド名と設定項目の対応

フィールド名	設定項目	設定形式	デフォルト値
Name	名前	文字列	（指定必須）
Limit	使用量制限	数字文字列( 小数点以下第1 位可)	0
Member	所属ユーザー（形式:" で囲み、ユーザごとに, で区切る）	" で囲み、ユーザーごとに, で区切る	（空）

・共有フォルダー設定項目定義

行頭に"#share_config" という文字列がある場合、そのレコードを共有フォルダー項目定義レコードとして処理する。

例) #share_config,Name,Comment,RoUser,RoGroup,RwUser,RwGroup,ReadOnly,Win,Trash,Hidden,Limit,NoGuest

▼フィールド名と設定項目の対応

フィールド名	設定項目	設定形式	デフォルト値
Name	名前	文字列	（指定必須）
Comment	コメント	文字列	（空）
RoUser	読み取りユーザー	" で囲み、ユーザー名ごとに, で区切る	（空）
RoGroup	読み取りグループ	" で囲み、グループごとに, で区切る	（空）
RwUser	読み書きユーザー	" で囲み、ユーザーごとに, で区切る	（空）
RwGroup	読み書きグループ	" で囲み、グループごとに, で区切る	（空）
ReadOnly	読み取り専用	1-> 有効,0-> 無効, 空-> 無効	無効
Win	ネットワーク共有	1-> 有効,0-> 無効, 空-> 無効	無効
Trash	ゴミ箱	1-> 有効,0-> 無効, 空-> 無効	無効
Hidden	隠し共有	1-> 有効,0-> 無効, 空-> 無効	無効
Limit	使用量制限	数字文字列( 小数点以下第1 位可)	0
NoGuest	ゲストユーザ禁止	1-> 有効,0-> 無効, 空-> 無効	無効

※上記フィールドを一部のみ定義した場合、未定義のフィールドは定義したフィールド以降に不特定の順序で内部で定義されます。

●CSVファイルの記述例

ケース１

ユーザー追加	User1を追加	Group1をプライマリーグループに設定
	User2を追加	Group1をプライマリーグループに設定
	User3を追加	特記事項なし
グループ追加	Group1を追加	グループのメンバーとしてUser1,User2を設定
グループ追加	Group2を追加	グループのメンバーとしてUser3を設定
共有フォルダー追加	AllShareを追加	登録済のユーザーのみがアクセス可能な設定
共有フォルダー追加	UrwGroを追加	User1,User3に読み書き権限、Group1に読み取り権限を設定

▼上記設定内容のCSVファイル

adduser,User1,password1,,Group1,, コメント
adduser,User2,password2,,Group1,, コメント
adduser,User3,password3,,,
addgroup,Group1,,"User1,User2"
addgroup,Group2,,User3
addshare,AllShare, 全員,,,,,0,0,,1,0,0,,1,1,1,1,
addshare,UrwGro, 混在,,Group1,"User1,User3",,0,0,,1,0,0,,1,1,0,0,,1

ケース2

ユーザー追加	User1を追加	パスワードをpassword1とし、その他項目はデフォルト値
グループ追加	Group1を追加	使用量制限を100.0GB とし、その他項目はデフォルト値
共有フォルダー追加	AllShareを追加	コメントを全員とし、その他項目はデフォルト値

▼上記設定内容のCSVファイル

adduser,User1,password1
addgroup,Group1,100.0
addshare,AllShare, 全員

ケース3

ユーザー追加	User1を追加	使用量制限を100.0GBとし、その他項目はデフォルト値
	User2を追加	全項目デフォルト値
	User3を追加	全項目デフォルト値
グループ追加	Group1を追加	グループメンバーをUser1とし、その他項目はデフォルト値
グループ追加	Group2を追加	全項目をデフォルト値
共有フォルダー追加	Share1を追加	User2、User3 に読み書き権限を設定し、Group1 に読み取り権限を設定し、Windows 共有を有効にし、その他項目はデフォルト値
共有フォルダー追加	Share2を追加	全項目デフォルト値

▼上記設定内容のCSVファイル

#user_config,Name,Limit
adduser,User1,100.0
adduser,User2
adduser,User3
#group_config,Name,Member
addgroup,Group1,User1
addgroup,Group2
#share_config,Name,RwUser,RoGroup,Win
addshare,Share1,"User2,User3",Group1,1
addshare,Share2

既存のユーザー、グループ、共有フォルダーを一括編集/ 一括削除する場合

既存のユーザー、グループ、共有フォルダー（以下、共有）を一括編集する場合は、書式の先頭要素を adduser、addgroup、addshare ではなく、moduser、modgroup、modshare とします。名称要素に既存の編集したいユーザー、グループ、共有の名称を指定し、一括追加と同一の書式で編集内容を記述します。また、存在しないユーザー、グループ、共有の名称を指定した場合は、記述した内容で新規のユーザー、グループ、共有が作成されます。既存のユーザー、グループ、共有を一括削除する場合は、書式の先頭要素を adduser、addgroup、addshare ではなく、deluser,delgroup,delshare とします。名前の項目に既存の削除したいユーザー、グループ、共有フォルダーの名称のみを記述します。

一括登録をする

［一括登録］→［CSV一括登録］をクリック
①［参照］をクリックし、CSVファイルを選ぶ
②［適用］をクリック

⇒ランプが点滅し、点灯で完了

一括登録の結果確認

●［情報］→［システムログ］でご確認ください。
※エラーが表示される場合は、【CSV一括登録でエラーが表示される】参照

データをバックアップする

本製品のバックアップ方法

本製品では、以下のバックアップ方法があります。

バックアップ	本製品の内蔵ディスクまたは増設したUSB HDDやネットワーク上の共有フォルダーへバックアップする機能です。・ユーザー、グループの情報や、各共有フォルダーのアクセス権設定などは保存することができません。・ジョブは7個まで登録できます。・履歴差分バックアップは、バックアップした時点でのファイルやフォルダーの構造が日付ごとに丸ごと残ります。ファイルを間違って消したり更新してしまった場合に、日付を指定して復元することができます。また、フルバックアップとは違い、アイオー独自の差分バックアップ方式を使っているので、容量は最小ですみます。 ※ バックアップ先が、本製品の内蔵ディスクまたは専用フォーマットされた増設USB HDDの場合のみ、履歴差分バックアップをおこないます。FAT32形式の増設USB HDDやネットワーク上の共有フォルダーをバックアップ先として設定した場合は、毎回フルバックアップとなります。
データコピー	データコピー元共有フォルダー内のファイルを同一のツリー構成そのままデータコピー先共有フォルダーへコピーする機能です。古いLAN DISKのデータをそのまま新しいLAN DISKへ移行できるため、LAN DISKの入れ替え時のデータ移行に便利です。・ユーザー、グループの情報や、各共有フォルダーのアクセス権設定などは保存することができません。・ジョブは20個まで登録できます。・同じジョブの2回目以降のコピーは、変更・されたファイルだけをコピーします。 ※［強制フルコピー］の項目にチェックを付けた場合、2回目以降もフルコピーされます。
クイックコピー	USBメモリーやデジタルカメラをUSBポート1に接続すると、自動的にUSBメモリーやデジタルカメラのデータをあらかじめ指定されている共有フォルダー内にコピーする機能です。本製品前面のFUNCボタンの機能です。クイックコピーでは、USBメモリーやデジタルカメラをUSBポート１に接続した後、前面のFUNC ボタンを押すと、自動的にUSBメモリーやデジタルカメラのデータをあらかじめ指定されている本製品の共有フォルダー内にコピーすることができます。クイックコピー機能は、本製品前面のUSB ポート１でのみ機能します。また、USBポート１の動作モードが［クイックコピーモード］となっている場合のみ機能します。
USB HDDを利用したミラーリング	ミラーリングとは、ファイルやフォルダー構造を、別のHDDにまったく同じ構成で複製する機能です。本製品では、USB HDDを利用してのミラーリングができます。 ※ RAIDモードを「拡張ボリューム」でお使いの場合、この機能を使えません。

ご注意

●バックアップ/データコピー/クイックコピーはデータのみのバックアップです。本製品のシステムも含めてバックアップする場合は、USB HDDを利用したミラーリングをご利用ください。
●複数のジョブを同時に実行することはできません。バックアップ実行中に異なるバックアップジョブを実行した場合は、現在実行中のバックアップジョブが終了してから実行されます。
●バックアップ中、ファイル共有などが遅くなる場合があります。
●バックアップ元には［この装置上］および［ネットワーク上］の共有フォルダーを300個まで指定できます。
●ネットワーク経由のバックアップは、ネットワーク上の任意のWindows共有をバックアップ元、先に指定できます。
●バックアップ元とバックアップ先は別のディスクにすることをおすすめします。万一、ディスクが故障した場合でもどちらかのデータを取り出すことができます。
●バックアップ中はバックアップ元やバックアップ先にアクセスしないでください。データ不整合、バックアップ失敗の原因となります。
●USB HDDにバックアップする場合は、事前にUSB HDDを接続しておいてください。
●ネットワーク（ルーター）を超えてバックアップする場合
・バックアップ設定では、バックアップ元を装置名またはIPアドレスで指定してください。
・本製品はバックアップ通信に「TCP: 139番」「TCP:445番」を使います。バックアップ元の本製品を接続しているルーターがNAT設定されている場合は、「TCP:139番」「TCP:445番」宛の通信がバックアップ元の本製品に届くように、ポートフォワード設定が必要です。
・バックアップ通信は暗号化を行っていませんので、VPN環境下でのご利用をおすすめします。
●ネットワーク経由でのバックアップでは、その時のネットワーク上のパソコンやトラフィックなどの通信状態により、正常に完了しないことがあります。正常にバックアップされたことを、毎回確認することをおすすめします。
●バックアップ先に指定する［この装置上］の専用フォーマットの共有フォルダーは、読み取り専用に設定されファイル共有サービスからの書き込みができなくなります。
●コピー先がFAT32形式の場合、ファイルシステムの制限のため、ファイルサイズが4GB以上のファイルはコピーできません。
●コピー先にNTFS形式のUSB HDDを選ばないでください。NTFS形式のUSB HDDに書き込みはできません。

データをバックアップする

バックアップ

設定の前に本製品のバックアップ方法をご覧ください。

バックアップを設定する

ご注意

● USB HDDにバックアップする場合は、事前に専用フォーマットをおこなってください。USB HDDをフォーマットする

● バックアップ先が、本製品の内蔵ディスクまたは専用フォーマットされた増設USB HDDの場合のみ、履歴差分バックアップをおこないます。FAT32形式の増設USB HDDやネットワーク上の共有フォルダーをバックアップ先として設定した場合は、毎回フルバックアップとなります。

［データバックアップ］→［バックアップ］→［追加］をクリック
⇒バックアップ設定の追加画面が表示されます。
バックアップ設定の［ジョブ名］を任意で入力する
保存する［履歴数］を設定する

履歴数

バックアップの履歴を保存する数を設定します。
例えば、「10」に設定した場合、11回目のバックアップ時に1回目の履歴は消去されます。
「0」に設定すると制限なく履歴を保存しますが、その分バックアップ先の容量を大きく使います。

バックアップ先容量の目安について

本製品のバックアップ対象のデータ量と履歴数により、バックアップ先USB HDDの容量を調整することをおすすめします。

【参考】履歴10回（月～金の2週分）を残す場合
条件：バックアップ対象のデータ量が100GBで、毎日10GBずつ更新されるとします。
このとき、バックアップ先に保存されるデータ量は、最大190GBとなります。（初回フルバックアップ100GB + 10GB×9回（更新数））
以降は、最大履歴数の10回を維持し続けます。
この場合、バックアップ対象のデータ量が増えても、本製品＋1TBの容量のUSB HDDをバックアップ先にすることで十分の容量だといえます。
自動でバックアップする場合、［スケジュール設定］をする
①［有効］にチェックをつける
②バックアップする曜日を選ぶ（複数指定が可能）
③バックアップする時刻を設定する（24時間制で指定）
例）午後9時の場合［21:00］

他のスケジュールと重なった場合

一つのジョブのスケジュール動作中に、別のジョブの開始スケジュール時刻となった場合、後者のジョブが待機状態となり、その前のジョブが完了した後に続けて開始されます。

必要に応じて、オプションにチェックをつける

ゴミ箱もバックアップする		本製品のゴミ箱もバックアップします。
実行後にシャットダウンする		バックアップ後に本製品の電源を切ります。
強制フルコピー		すべてのファイルをコピーします。
多くのファイルに変更があった場合に通知する		フォルダー直下のファイルがすべて更新/削除された場合、または、各種類のファイルについて半数以上のファイルが更新/ 削除された場合、システムログに警告レベルで保存します。 ※それぞれ10ファイル以上ある場合に警告の対象となります。

不正ファイル操作検知機能について

［多くのファイルに変更があった場合に通知する］オプションは、ランサムウェア対策に有効です。
万一ランサムウェアに感染してしまった場合、バックアップしておいた安全なデータに戻すことが一つの対策となりますが、履歴差分バックアップでも、時間経過とともに感染してしまったデータしか残ってないといったことになってしまいます。
このオプションを有効にしておくと、警告ログの通知で何らかの異常が発生している可能性が認識でき、ランサムウェア感染前の状態に素早くリカバリーするために使用できます。

バックアップしないファイルがある場合、［除外ファイル］を設定する
右側の指定方法によりファイル名やファイル名の一部を入力します。
例）.temp（［で終わる］の場合）
この場合、xxx.tempという名前のファイルはバックアップされません。

※複数の除外設定をおこなう場合は、をクリックします。

［バックアップ元］を設定する
※複数のバックアップ元を指定する場合は、をクリックします。
［対象種別］により設定内容が異なります。

対象種別	ローカル	本製品の内蔵ディスクまたは外付けディスクを選びます。
	ローカル（全ての共有フォルダー）	本製品の内蔵ディスク全体を選びます。※ただし、外付けディスクは対象外です。
	Microsoftネットワーク共有	ネットワーク上のパソコンや他のLAN DISKの共有フォルダーなどを選びます。

・［対象種別］が［ローカル］の場合

共有フォルダー	内蔵ディスク内の共有フォルダーを選びます。
サブフォルダー	サブフォルダー名を入力します。フォルダーを限定しない場合は、空欄にします。

・［対象種別］が［Microsoftネットワーク共有］の場合

UNC	共有フォルダーを以下のようにを入力します。例）\\LANDISK-xxxxxx\disk1\folder
ユーザー名	バックアップ元がネットワーク上にある場合に、ホストに設定されているユーザー名を入力します。 ※ バックアップ元共有フォルダーにアクセス制限がかかっていない場合は、任意の文字列（guestなど）を入力してください。
パスワード	バックアップ元がネットワーク上にある場合に、ホストに設定されているパスワードを入力します。 ※ バックアップ元共有フォルダーにアクセス制限がかかっていない場合は、任意の文字列（guestなど）を入力してください。

ご注意

● 設定するWindows共有フォルダーがリストに表示されない場合は、項目左側のテキストボックスに直接"¥¥ホスト名¥共有フォルダー名"の形式で入力してください。ホスト名の代わりにIPv4形式やIPv6(コロン区切り)形式でも設定できますが、その際の対象機器側IPアドレスは固定設定にしてください。英語版キーボードをご使用の場合やmacOSの場合は、￥マークではなく“\\ホスト名\共有フォルダー名”で入力してください。（バックスラッシュは日本語入力がOFFの状態でキーボードの「ろ」キーを押すと入力できます）

● macOSからアクセスする共有フォルダーをバックアップする場合、フォルダー・ファイル名に「\/:*?"<>|」を使わないでください。使った場合、バックアップに失敗します。

［バックアップ先］を設定する
［対象種別］により設定内容が異なります。

対象種別	ローカル		本製品の内蔵ディスクまたは外付けディスクを選びます。
対象種別	Microsoftネットワーク共有		ネットワーク上のパソコンや他のLAN DISKの共有フォルダーなどを選びます。

・［対象種別］が［ローカル］の場合

共有フォルダー	内蔵ディスク内の共有フォルダーを選びます。
サブフォルダー	サブフォルダー名を入力します。フォルダーを限定しない場合は、空欄にします。

・［対象種別］が［Microsoftネットワーク共有］の場合

UNC	共有フォルダーを以下のようにを入力します。例）\\LANDISK-xxxxxx\disk1\folder
ユーザー名	バックアップ先がネットワーク上にある場合に、ホストに設定されているユーザー名を入力します。 ※ バックアップ先共有フォルダーにアクセス制限がかかっていない場合は、任意の文字列（guestなど）を入力してください。
パスワード	バックアップ先がネットワーク上にある場合に、ホストに設定されているパスワードを入力します。 ※ バックアップ先共有フォルダーにアクセス制限がかかっていない場合は、任意の文字列（guestなど）を入力してください。

ご注意

● バックアップ先には、1ジョブにつき1つの共有のみ指定できます。

● バックアップ先に指定する本製品の共有フォルダーは読み取り専用に設定されます。ファイルの削除、書き込みをするためには、管理者（admin）でアクセスする必要があります。

画面下の［保存］をクリック
スケジュール設定をおこなった場合は、設定したスケジュールでバックアップを開始します。
今すぐバックアップをおこなう場合は、以下をご覧ください。

今すぐバックアップする

［データバックアップ］→［バックアップ］→［一覧］をクリック
実行するバックアップジョブの右にある［バックアップ開始］をクリック

設定したスケジュールでバックアップする

［有効］にチェックをつけます。
[開始]をクリック

→バックアップが開始（ランプが点滅）

→“ピッピッピッ”（STATUSランプが点灯）

→バックアップ完了

ご注意

●ブザーが「ピーピーピー」と鳴り、ランプが赤点滅する場合は、【エラーのログが表示された、バックアップ（データコピー）を実行するとブザーが鳴りエラーとなる】をご覧ください。
●エラーが発生した場合は、［LAN DISK Log］共有の［Backup］の［ジョブ名］以下をご確認ください。バックアップしたデータを確認する参照

バックアップを停止する

［データバックアップ］→［バックアップ］→［一覧］をクリック
停止するバックアップジョブの右にある［停止］をクリック

複数のバックアップジョブを停止する

停止するバックアップジョブにチェックをつけ、一覧右上の［停止］ボタンをクリックします。

バックアップを再度開始する場合

［バックアップ開始］をクリックすると、バックアップを最初から開始します。

ご注意

現在バックアップ中のジョブのみ停止できます。

バックアップしたデータを確認する

ご注意

●［LAN DISK Log］共有の［Backup］の［ジョブ名］以下にバックアップの結果を記録します。失敗した場合は「( バックアップ実行日時)_failed.log」というファイル名のログファイルが生成されますので、内容を確認してください。

● バックアップデータを見せないようにしたい場合は、【バックアップ、データコピー先のデータを見せないようにできますか？】をご覧ください。

● バックアップ先の共有フォルダーは読み込み専用に設定されています。そのためデータを取り出すことはできますが、書き込むことはできません。

※ 管理者（admin）でアクセスすれば、データの読み書きができます。（ユーザー名：admin　パスワード：設定画面に入る際の管理者パスワード）

ネットワーク上から、本製品の共有フォルダーを表示

バックアップ先に設定した共有フォルダーを開く
バックアップのジョブ名のフォルダーを確認します。
［ジョブ名］
　→［年月日・時刻］
　　→［バックアップ元ホスト名］
　　　→［バックアップ元ホストの共有名］

ジョブ名	バックアップ設定時に指定した［ジョブ名］のフォルダーです。
年月日・時刻	バックアップを開始した年月日・時刻を元にして、自動で作成されるフォルダーです。［20131231000000］の場合は、2013年12月31日00時00分00秒に開始しています。
バックアップ元ホスト名	バックアップ元で選ばれたホスト名のフォルダーです。本製品上を選択した場合は「localhost」となります
バックアップ元ホストの共有名	バックアップ元で選択された共有名のフォルダーです。バックアップ元にサブフォルダーを指定した場合、共有名の後に"_"で区切られてサブフォルダー名が追加されます。

履歴差分バックアップできていない？

●バックアップ先が、本製品の内蔵ディスクまたは専用フォーマットされたUSB HDDでない場合、履歴差分バックアップされません。
●履歴差分バックアップされていますが、データを見やすいように全てのファイルが表示されています。履歴差分バックアップされていないファイルは、以前のバックアップフォルダーから参照されていますので、容量を消費しません。

バックアップの結果を確認する

[LAN DISK Log]共有の[Backup]の[ジョブ名]以下にバックアップの結果を記録します。
※[LAN DISK Log] には初期値で管理者権限がかかっています。管理者（admin）でアクセスしてください。（ユーザー名：admin　パスワード：設定画面に入る際の管理者パスワード）
「(バックアップ実行日時)_summary.log」というファイル名のログファイルで内容を確認してください。
失敗した場合は「[バックアップ実行日時](fullまたはdiff)_failed.log」というファイル名のログファイルで、内容を確認してください。（fullはフルバックアップ、diffは履歴差分バックアップしたことを表します）

■ログファイルの内容と対処：ログ内容を「Error」で検索し、検索に掛かった場合は対処をご覧ください。

ログ内容	意味	対処
NoSpaceError	バックアップ先の容量が足りません。	バックアップ先の容量を確保してください。
NoEntryError	フォルダーやファイルが見つかりません。	バックアップ中にファイル・フォルダーの変更・削除・場所の移動をおこなわないでください。
ExistsError	以下のうちいずれかに該当します。・バックアップ元にあるファイルと同名のフォルダーがバックアップ先に存在します。・バックアップ元にあるフォルダーと同名のファイルがバックアップ先に存在します。	同名のファイル、フォルダーのうち片方の名称を変更してください。
TimeOutError	ネットワーク上のバックアップ元への接続がタイムアウトしました。	バックアップ元や本製品のネットワーク設定を確認してください。
DisableFileSystemError	バックアップ先が対象フォーマットではありません。	バックアップ先が専用フォーマットまたはFAT32 フォーマットであるか確認してください。
NotShareModeError	対象のボリュームが共有モードではありません。	対象のボリュームが共有モードであるか確認してください。
UnMountedError	対象のボリュームがマウントされていません。	バックアップ先のボリューム（USB HDD）の再起動や接続やり直しをお試しください。
ShareNotExistsError	対象の共有フォルダーが存在していません。	対象の共有フォルダーが存在しているか確認してください。
PermissionError	ファイルやフォルダーのアクセス権がありません。	対象のファイルやフォルダーのアクセス権の変更や再作成をしてください。
NameTooLongError	以下のうちいずれかに該当します。・ファイル名やフォルダー名の長さが255バイトより大きい。・ファイルやフォルダーのパス長が4095バイトより大きい。	対象のファイル、フォルダーの名前またはパス長を変更してください。

バックアップからデータを復元する

［データバックアップ］→［バックアップ］→［一覧］をクリック
復元するバックアップジョブの右にある［復元］をクリック
①内容を確認し、［バックアップ履歴］で復元するバックアップの日時を選ぶ

②［実行］をクリック

復元について

●復元先に同じ名前のファイルが存在する場合は上書きされます。
●バックアップに存在しないファイルが復元先にあった場合でも、そのファイルは削除などされません。
●復元先が読み取り専用の場合、復元できません。

復元の結果を確認する

[LAN DISK Log] 共有の［Restore］の［ジョブ名］以下に復元の結果を記録します。
※[LAN DISK Log] には初期値で管理者権限がかかっています。管理者（admin）でアクセスしてください。（ユーザー名：admin　パスワード：設定画面に入る際の管理者パスワード）
「( 復元実行日時)_summary.log」というファイル名のログファイルで内容を確認してください。
失敗した場合は「( 復元実行日時)_failed.log」というファイル名のログファイルで、内容を確認してください。

■ログファイルの内容と対処：ログ内容を「Error」で検索し、検索に掛かった場合は対処をご覧ください。

ログ内容	意味	対処
NoSpaceError	復元先の容量が足りません。	復元先の容量を確保してください。
NoEntryError	フォルダーやファイルが見つかりません。	復元中にファイル・フォルダーの変更・削除・場所の移動をおこなわないでください。
ExistsError	以下のうちいずれかに該当します。・復元元にあるファイルと同名のフォルダーが復元先に存在します。・復元元にあるフォルダーと同名のファイルが復元先に存在します。	同名のファイル、フォルダーのうち片方の名称を変更してください。
TimeOutError	ネットワーク上の復元元への接続がタイムアウトしました	復元元や本製品のネットワーク設定を確認してください。
DisableFileSystemError	復元先が対象フォーマットではありません。	復元先が専用フォーマットまたはFAT32 フォーマットであるか確認してください。
NotShareModeError	対象のボリュームが共有モードではありません。	対象のボリュームが共有モードであるか確認してください。
UnMountedError	対象のボリュームがマウントされていません。	復元先のボリューム（USB HDD）の再起動や接続やり直しをお試しください。
ShareNotExistsError	対象の共有フォルダーが存在していません。	対象の共有フォルダーが存在しているか確認してください。
PermissionError	ファイルやフォルダーのアクセス権がありません。	対象のファイルやフォルダーのアクセス権の変更や再作成をしてください。
NameTooLongError	以下のうちいずれかに該当します。・ファイル名やフォルダー名の長さが255バイトより大きい。・ファイルやフォルダーのパス長が4095バイトより大きい。	対象のファイル、フォルダーの名前またはパス長を変更してください。

データをバックアップする

データコピー

設定の前に本製品のバックアップ方法をご覧ください。

データコピーを設定する

今すぐデータコピーする

データコピーしたデータを確認する

データコピーを設定する

［データバックアップ］→［データコピー］→［追加］をクリック
⇒データコピー設定の追加画面が表示されます。
データコピー設定の［ジョブ名］を任意で入力する
自動でデータコピーする場合、［スケジュール設定］をする
①［有効］にチェックをつける
②データコピーする曜日を選ぶ（複数指定が可能）
③データコピーする時刻を設定する（24時間制で指定）
例）午後9時の場合［21:00］

他のスケジュールと重なった場合

一つのジョブのスケジュール動作中に、別のジョブの開始スケジュール時刻となった場合、後者のジョブが待機状態となり、その前のジョブが完了した後に続けて開始されます。

必要に応じて、オプションにチェックをつける

ゴミ箱も対象する		本製品のゴミ箱もデータコピーします。
実行後にシャットダウンする		データコピー後に本製品の電源を切ります。
強制フルコピー		すべてのファイルをコピーします。
データコピー元にないファイルを削除する		コピー先にのみ存在するファイルを削除します。

データコピーしないファイルがある場合、［除外ファイル］を設定する
右側の指定方法によりファイル名やファイル名の一部を入力します。
例）.temp（［で終わる］の場合）
この場合、xxx.tempという名前のファイルはデータコピーされません。

※複数の除外設定をおこなう場合は、をクリックします。

［データコピー元］を設定する
［対象種別］により設定内容が異なります。

対象種別	ローカル		本製品の内蔵ディスクまたは外付けディスクを選びます。
対象種別	Microsoftネットワーク共有		ネットワーク上のパソコンや他のLAN DISKの共有フォルダーなどを選びます。

・［対象種別］が［ローカル］の場合

共有フォルダー	内蔵ディスク内の共有フォルダーを選びます。
サブフォルダー	サブフォルダー名を入力します。フォルダーを限定しない場合は、空欄にします。

・［対象種別］が［Microsoftネットワーク共有］の場合

UNC	共有フォルダーを以下のようにを入力します。例）\\LANDISK-xxxxxx\disk1\folder
ユーザー名	データコピー元がネットワーク上にある場合に、ホストに設定されているユーザー名を入力します。 ※ データコピー元共有フォルダーにアクセス制限がかかっていない場合は、任意の文字列（guestなど）を入力してください。
パスワード	データコピー元がネットワーク上にある場合に、ホストに設定されているパスワードを入力します。 ※ データコピー元共有フォルダーにアクセス制限がかかっていない場合は、任意の文字列（guestなど）を入力してください。

ご注意

● macOSからアクセスする共有フォルダーをデータコピーする場合、フォルダー・ファイル名に「\/:*?"<>|」を使わないでください。使った場合、データコピーに失敗します。

［データコピー先］を設定する
［対象種別］により設定内容が異なります。

対象種別	ローカル		本製品の内蔵ディスクまたは外付けディスクを選びます。
対象種別	Microsoftネットワーク共有		ネットワーク上のパソコンや他のLAN DISKの共有フォルダーなどを選びます。

・［対象種別］が［ローカル］の場合

共有フォルダー	内蔵ディスク内の共有フォルダーを選びます。
サブフォルダー	サブフォルダー名を入力します。フォルダーを限定しない場合は、空欄にします。

・［対象種別］が［Microsoftネットワーク共有］の場合

UNC	共有フォルダーを以下のようにを入力します。例）\\LANDISK-xxxxxx\disk1\folder
ユーザー名	バックアップ先がネットワーク上にある場合に、ホストに設定されているユーザー名を入力します。 ※ データコピー先共有フォルダーにアクセス制限がかかっていない場合は、任意の文字列（guestなど）を入力してください。
パスワード	バックアップ先がネットワーク上にある場合に、ホストに設定されているパスワードを入力します。 ※ データコピー先共有フォルダーにアクセス制限がかかっていない場合は、任意の文字列（guestなど）を入力してください。

画面下の［保存］をクリック
スケジュール設定をおこなった場合は、設定したスケジュールでデータコピーを開始します。
今すぐデータコピーをおこなう場合は、以下をご覧ください。

今すぐデータコピーする

［データバックアップ］→［データコピー］→［一覧］をクリック
実行するバックアップジョブの右にある［データコピー開始］をクリック

設定したスケジュールでデータコピーする

［有効］にチェックをつけます。
［開始］をクリック

→データコピーが開始（ランプが点滅）

→“ピッピッピッ”（ランプが点灯）

→データコピー完了

ご注意

●ブザーが「ピーピーピー」と鳴り、ランプが赤点滅する場合は、【エラーのログが表示された、バックアップ（データコピー）を実行するとブザーが鳴りエラーとなる】をご覧ください。
●エラーが発生した場合は、データコピーしたフォルダー内の[LAN DISK Log] 共有の［Data Copy］の［ジョブ名］フォルダーをご確認ください。データコピーしたデータを確認する参照

データコピーしたデータを確認する

ネットワーク上から、本製品の共有フォルダーを表示

データコピー先に設定した共有フォルダーを開く
データコピー元と同じ構成のフォルダーが作成されていることを確認

データコピーの結果を確認する

[LAN DISK Log]共有の［Data Copy］の[ジョブ名] 以下にデータコピーの結果を記録します。
※[LAN DISK Log] には初期値で管理者権限がかかっています。管理者（admin）でアクセスしてください。（ユーザー名：admin　パスワード：設定画面に入る際の管理者パスワード）
「(データコピー実行日時)_summary.log」というファイル名のログファイルで内容を確認してください。
失敗した場合は「(データコピー実行日時)_failed.log」というファイル名のログファイルで、内容を確認してください。

■ログファイルの内容と対処：ログ内容を「Error」で検索し、検索に掛かった場合は対処をご覧ください。

ログ内容	意味	対処
NoSpaceError	データコピー先の容量が足りません。	データコピー先の容量を確保してください。
NoEntryError	フォルダーやファイルが見つかりません。	データコピー中にファイル・フォルダーを変更しないようにしてください。
ExistsError	以下のうちいずれかに該当します。・データコピー元にあるファイルと同名のフォルダーがデータコピー先に存在します。・データコピー元にあるフォルダーと同名のファイルがデータコピー先に存在します。	同名のファイル、フォルダーのうち片方の名称を変更してください。
TimeOutError	ネットワーク上のバックアップ元への接続がタイムアウトしました。	データコピー元や本製品のネットワーク設定を確認してください。
DisableFileSystemError	バックアップ先が対象フォーマットではありません。	バックアップ先が専用フォーマットまたはFAT32 フォーマットであるか確認してください。
DisableFileSystemError	データコピー先が対象フォーマットではありません。	データコピー先が専用フォーマットまたはFAT32 フォーマットであるか確認してください。
NotShareModeError	対象のボリュームが共有モードではありません。	対象のボリュームが共有モードであるか確認してください。
UnMountedError	対象のボリュームがマウントされていません。	データコピー先のボリューム（USB HDD）の再起動や接続やり直しをお試しください。
ShareNotExistsError	対象の共有フォルダーが存在していません。	対象の共有フォルダーが存在しているか確認してください。
PermissionError	ファイルやフォルダーのアクセス権がありません。	対象のファイルやフォルダーのアクセス権の変更や再作成をしてください。
NameTooLongError	以下のうちいずれかに該当します。・ファイル名やフォルダー名の長さが255バイトより大きい。・ファイルやフォルダーのパス長が4095バイトより大きい。	対象のファイル、フォルダーの名前またはパス長を変更してください。

データをバックアップする

クイックコピー

設定の前に本製品のバックアップ方法をご覧ください。

使えるデジタルカメラやUSBメモリー

クイックコピーを利用する

コピーしたデータを確認する

使えるデジタルカメラやUSBメモリー

ご注意

●クイックコピーは、［USBポート1］でのみ利用できます。他のUSBポートではご利用いただけません。
●コピー先のディスクに空き容量が十分あることをご確認ください。
●［USBポート1］でUSB HDDを使うために、［USBポート1］の設定を変更した場合は、クイックコピーの設定に戻してください。USBポート1の設定
●すでに［USBポート1］にUSB機器をつないでいる場合は、そのUSB機器の取り外し処理をおこってください。

使えるデジタルカメラやUSBメモリーは以下のものです。
・USBマスストレージクラスの転送に対応し、かつ、そのモードに設定されているデジタルカメラ
・FATまたはNTFS 形式のデジタルカメラ、またはUSBメモリー
※最新の対応機器については、弊社Webページの商品ページをご覧ください。

クイックコピーを利用する

ご注意

ブザーが「ピーピーピー」と鳴り、ランプが赤点滅し、エラーになる場合は、以下をご覧ください。ログにクイックコピエラーが表示された

本製品のUSBポート1にUSBメモリーをつなぐ

→ランプが点滅し、しばらくすると点灯

→コピーを開始します。（ランプが点滅）
“ピッピッピッ”と音が鳴り、ランプが点灯

→コピー完了。そのままUSBメモリーを取り外せます。

本製品のUSBポート1にUSBメモリーをつなぐ

→ランプが点滅し、しばらくすると点灯
本製品前面のFUNCボタンを"ピッ"と音がするまで押す

→コピーを開始します。（ランプが点滅）
“ピッピッピッ”と音が鳴り、ランプが点灯

→コピー完了。そのままUSBメモリーを取り外せます。

データのコピー先について

データは、コピー先に指定された共有フォルダー(出荷時は［disk1］) の下に、自動で作成される［QuickCopy］フォルダー内にコピーされます。
さらにその下に「実行時の［日付］フォルダー」を作成し、そのフォルダーにファイルがコピーされます。
複数のUSBメモリーなどをコピーする場合でも、「実行時の［日付］フォルダー」で区別されますので、上書きされることはありません。

コピーしたデータを確認する

ネットワーク上から、本製品の共有フォルダーを表示

［disk1］フォルダーを開く
※出荷時の設定です。データのコピー先を変更した場合は、そちらを開いてください。
［QuickCopy］フォルダーを確認
※クイックコピー時に自動で作成されるフォルダーです。

［QuickCopy］フォルダー内に、バックアップを開始した年月日・時刻を元にして、自動で作成されるフォルダーです。
［20160531000000］の場合は、2016年5月31日00時00分00秒にバックアップを開始したことになります。

クイックコピーの結果を確認する

[LAN DISK Log] 共有内の［QuickCopy］フォルダー以下にクイックコピーの結果を記録します。
※[LAN DISK Log] には初期値で管理者権限がかかっています。管理者（admin）でアクセスしてください。（ユーザー名：admin　パスワード：設定画面に入る際の管理者パスワード）
「(クイックコピー実行日時)_summary.log」というファイル名のログファイルで内容を確認してください。
「失敗した場合は ( クイックコピー実行日時)_failed.log」というファイル名のログファイルで、内容を確認してください。

データをバックアップする

バックアップ結果を確認する

［情報］→［システムログ］をクリック

⇒ メッセージ欄にバックアップ結果が表示されます。
カテゴリーが「バックアップ」のログの内容を確認する

※ ログの内容については、ログ・お知らせ一覧をご覧ください。

バックアップなどに失敗した場合は、テキストログを確認してください

[LAN DISK Log]共有フォルダー内にバックアップなどの結果を記録します。

弊社製EasySaver 4 LE を使う

弊社製EasySaver 4 LE を使って、パソコンのデータを本製品にバックアップしたり、逆に本製品のデータをパソコンにバックアップしたりすることができます。
詳細は、EasySaver 4 LEの取扱説明書を参照してください。
弊社Webページからダウンロードできます。

ご注意

EasySaver 4 LEを使ってバックアップする場合、バックアップ元（先）に使う本製品、あるいは、USB HDDを事前にネットワークドライブに割り当てておく必要があります。

データをバックアップする

USB HDDを利用したミラーリング

設定の前に本製品のバックアップ方法をご覧ください。

RAIDモードが「拡張ボリューム」の場合、この機能は使えません

本製品のバックアップ方法をご覧になり、他の方法でバックアップしてください。

ミラーリングに使えるUSB HDD

※最新の対応機器については、弊社Webページをご覧ください。

ご注意

●ミラーリング実行中にUSBケーブルが抜けたり、USB HDDの電源が切れたりすると、故障の原因となります。ケーブルをしっかり接続してください。

ミラーリングで使える動作確認済みのUSB HDD	弊社Webページをご覧ください。 https://www.iodata.jp/pio/io/nas/landisk/hdd.htm
ミラーリングで接続する本製品のポート	USB 3.0ポート（USBポート2USBポート3）に接続します。他のUSBポートに接続してもミラーリングできません。すでにUSBポート2USBポート3に、ミラーリング以外のUSB HDDを接続している場合は取り外してください。
ミラーリングに必要なUSB HDDの容量	ご利用の本製品の容量以上のUSB HDDをご用意ください。

USB HDDでミラーリングする

本製品の電源が入っていることを確認
USB HDDの電源を入れる

USB HDDの電源連動機能

つなぐUSB HDDに電源連動機能がある場合は、手順3で本製品につないではじめて電源が入ります。USB HDDの電源連動機能については、USB HDDの取扱説明書をご覧ください。
本製品背面のUSBポート2USBポート3にUSB HDDをつなぐ

ご注意

本製品は、電源が入っている状態でUSB HDDをつなげられます。ただし、本製品のランプが点滅中には、USB HDDをつながないでください。
※本製品にすでに別のUSB HDDをつないでいる場合には、そのUSB HDDのランプをご確認ください。
［ボリューム］→［USB2USB3］→［モード設定］をクリック
①［ミラーリングモード］を選ぶ

②［適用］をクリック

→ミラーリングの構築を開始

ご注意

ミラーリングの途中で本製品の電源を切るとミラーリングは完了しません。ミラーリングが完了したことを確認してから本製品の電源を切ってください。

「ピーピーピー」と鳴り、エラーが表示されたら…

エラーの内容により、USB HDDの容量が十分か、USB HDDに異常がないかを確認してください。

構築状況の確認

［情報］→［ボリューム情報］で、［USB2USB3］の［ステータス］から確認できます。
・構築中：［ミラーリング（再構築中xx%）］（xxは再構築の進捗率）
・構築完了：［ミラーリング］
※再確認する場合は、［情報］→［ボリューム情報］を開きなおしてください。

ミラーディスクを保管する

ミラーリング運用中にUSB HDDを取り外すことができます。

ミラーディスクの保管について

取り外したUSB HDDは、取り外した時点のミラーリング上に作成した「共有データ」、「登録ユーザー」、「グループ情報」、「ネットワーク設定」などすべての設定情報が記録されたミラーディスクとして保管できます。
本製品につなぐUSB HDD を定期的に交換することで、ミラーリングをおこないながら、ミラーリングしたディスク上に作成した共有データ、すべての設定情報を一定期間バックアップとして保管するといった運用もできます。

［ボリューム］→［USB2USB3］→［取り外し］をクリック
［実行］をクリック
本製品のランプが赤点灯したら、USBポート2USBポート3のUSB HDDを取り外して、保管する
別のUSB HDDをUSBポート2USBポート3につなぐ
本製品の電源を入れる

→ミラーリングの構築を開始

保管したミラーディスクから復旧する

本製品の電源が切れていることを確認する
ミラーディスクをUSBポート2USBポート3につなぐ
ミラーディスクの電源を入れる

ミラーディスクの電源連動機能

つなぐミラーディスクに電源連動機能がある場合は、本製品の電源を入れると電源が入ります。ミラーディスクの電源連動機能については、ミラーディスクの取扱説明書をご覧ください。
本製品の電源を入れる
［ボリューム］→［内蔵］→［ミラーディスクからの復元］をクリック
［実行］をクリック

本製品が再起動されたら、USB HDDから内蔵へミラーリングを開始します。

USB HDDを増設する

USB HDDに関するご注意

本製品で共有モードに設定してあるUSBポートに、フォーマット済みのUSB HDDを接続すると、USB HDDを共有フォルダーとして使うことができます。

ポートに対する共有フォルダー名とポートの初期状態は以下のようになります。

ポート名	共有フォルダー名	ポートの初期状態
USBポート1	usb1	クイックコピー※
USBポート2	usb2	共有
USBポート3	usb3	共有
USBポート4	usb4	共有

※共有モードで使うためには設定が必要です。ポートの設定については、USBポート1の設定をご覧ください。

対応フォーマット以外ではご利用いただけません。本製品のミラーリング機能を使って作成されたミラーディスクを含みます。使うことができるフォーマット形式と読み書き制限については以下をご覧ください。

対応フォーマット形式	FAT ※1	NTFS	専用 ※4,5
本製品に接続して使う	読み書き可	読み込みのみ可	読み書き可
パソコンに接続して使う※2	読み書き可	読み書き可	読み込みのみ可※3

※1 FAT形式のフォーマットでは、2TB以上の容量を使うことはできません。本製品で2TBより大きい容量のUSB HDDをFAT形式でフォーマットする場合は、2TBのパーティションを作成してフォーマットされます。
また、FAT32形式のフォーマットでは、1ファイル4GB以上のファイルを扱うことができません。
なお、exFATには非対応です。

※2 2TBより大きい容量のUSB HDDはWindows Vista以降でのみご利用になれます。

※3 添付の「LAN DISK Backup Reader」を使う必要があります。（添付ソフトをインストールする参照）

※4 本製品で専用フォーマットしたUSB HDDは、弊社製HDL-XR、XV、AHシリーズでは使えません。

※5 弊社製LAN DISKで専用フォーマットしたUSB HDDも、本製品で使うことができます。

USB HDDを増設する

USBポート1の設定

出荷時のUSBポート1の動作モードは、［クイックコピーモード］に設定されています。この場合、増設するHDDをUSBポート1に接続してもそのままでは共有ディスクとして使えません。USBポート1でUSB HDDを使えるようにするには、以下の手順で、動作モードを［共有モード］に変更する必要があります。

クイックコピーモードとは？

USBメモリーやデジタルカメラを［USBポート1］につなぐと、自動的にUSBメモリーやデジタルカメラのデータを、あらかじめ指定した本製品の共有フォルダー内にコピーすることができます。
クイックコピーモードは、［USBポート1］でのみ機能します。また、USBポート1の動作モードがクイックコピーモードとなっている場合のみ機能します。（クイックコピー参照）

クイックコピーモードとは？

USBメモリーやデジタルカメラを［USBポート1］につなぎFUNCボタンを押すと、自動的にUSBメモリーやデジタルカメラのデータを、あらかじめ指定した本製品の共有フォルダー内にコピーすることができます。
クイックコピーモードは、［USBポート1］でのみ機能します。また、USBポート1の動作モードがクイックコピーモードとなっている場合のみ機能します。（クイックコピー参照）

［ボリューム］→［USB1］→［モード設定］をクリック
①［ポートモード］の［共有モード］を選ぶ

②［適用］をクリック

USB HDDをつなぐ

ご注意

■ つなぐUSB HDDの容量や対応しているフォーマット形式の違いについては、USB HDDに関するご注意をご覧ください。

■ 本製品のUSBポートには、USBハブをつながないでください。

■ バスパワーで動作するUSB HDDは使えません。必ずセルフパワーでご利用ください。

■ 対応していないフォーマット形式のUSB HDDを本製品につなぐと、ランプが赤く点灯し、ブザーが「ピーピーピー」と鳴ります。
Windowsパソコンか、本製品でフォーマットしてください。

※ フォーマットするとUSB HDD内のデータはすべて消えます。

■ 弊社製HDL-XR、XVシリーズで専用フォーマットしたUSB HDDをお使いの場合、1フォルダーに作成可能なフォルダー数は、31998個までとなります。

■ 下記状況では、USB HDDをつながないでください。

・ランプが点滅中（本製品にアクセス中、設定画面操作中）

・ USB HDDのランプが点滅中など（USB HDDにアクセス中）

※ 本製品の電源が入っている状態でつなぐことができます。

■ USB HDDにつなぐ時や取り外す時は、共有サービスが停止するため、共有へのアクセスはできません。

本製品の電源が入っていることを確認
USB HDDの電源をONにする

※ USB HDDの電源の入れ方については、USB HDDの取扱説明書をご覧ください。

※ USB HDDに電源連動機能がある場合は、本製品につないだ時にUSB HDDの電源が入ります。
本製品のUSBポートにUSB HDDをつなぐ

USB HDDの接続を確認する

[情報] → [ボリューム情報]をクリック

→USB HDDの状況が表示されます。確認したいHDDをクリックすると、詳細情報が表示されます。

USB HDDにアクセスする

ご注意

●NTFSフォーマットのUSB HDDは、読み込み専用です。書き込むことはできません。
●USB HDDを複数パーティションに分割していた場合は、先頭のパーティションのみ表示されます。

ネットワーク上から、本製品の共有フォルダーを表示する

→一覧に共有フォルダー［usbx］が表示されます。
※xにはUSB HDDをつないだ本製品の［USBポート] 番号が表示されます。

ディスク	表示
USB1	usb1
USB2	usb2
USB3	usb3
USB4	usb4
（内蔵ディスク）	disk1

USB HDDを増設する

USB HDDを取り外す

ご注意

●ファイルコピー中に、USBポートにつないだ機器の接続や取り外しをしたり、本製品やUSB HDDの電源を切らないでください。コピーの処理が正常におこなわれません。
●USB HDDをバックアップ先に指定している場合、USB HDDを取り外すとバックアップできません。
●取り外しは、ここに記載されているように操作してください。本製品動作中（USB HDDにアクセスされている最中）に記載を無視して取り外すと、データの破損や本製品やUSB HDDの故障の原因になります。
●本製品をシャットダウンし、本製品の電源を切った後に取り外すこともできます。
●WindowsとmacOSで共有して利用していた場合
Windowsパソコンに直接つないでUSB HDD内を見ると、見覚えの無いファイル、フォルダーが見える場合があります。これは、macOSでフォルダーを作成したりファイルをコピーした際は、作成したファイル（フォルダー）の他に、別のファイル（フォルダー）が作成されるためです。このファイル（フォルダー）には、macOSユーザー用の必要な情報が書き込まれていますので、削除しないでください。

[ボリューム] → [USBx] → [取り外し] をクリック
※[USBx]のxは、取り外すUSB HDDの接続ポート番号です。
[実行]をクリック
「取り外し処理が完了しました」と表示されたら、取り外し処理をおこなったポートのUSB HDDを取り外す

ご注意

USB HDDの接続・取り外し中は、共有サービスが停止するため、共有へのアクセスはできません。

USB HDDを増設する

USB HDDをフォーマットする

ご注意

●フォーマットするとデータはすべて消去されます。USB HDD内に必要なデータがある場合は、事前にバックアップしてください。
●フォーマット中は、絶対に電源を切らないでください。
●本製品でUSB HDDをNTFS形式にすることはできません。Windowsパソコンに接続してフォーマットしてください。フォーマットの方法については、USB HDDの取扱説明書を参照してください。
※ただし、NTFS形式のUSB HDDは、本製品では読み取りのみ可能となり、書き込みはできません。
●2TBより大きい容量のHDDを、本製品でFAT32フォーマットした場合、2TBのパーティションでフォーマットします。すべての領域を使うには、専用形式でフォーマットしてください。
●USB HDDのフォーマット開始時やフォーマットの終了時は、共有サービスが停止するため、共有へのアクセスはできません。本製品にアクセスしていないことを確認してから実行してください。

[ボリューム] → [USBx] → [フォーマット] をクリック
※[USBx]のxは、取り付けたUSB HDDの接続ポート番号です。
①[フォーマット形式]を選ぶ
※暗号化については、本製品の暗号化機能をご覧ください。
※USB HDDをバックアップ先にする場合は、［専用形式］を選びます。

②[実行]をクリック
「フォーマットしますか？」と表示されたら、[OK]をクリック
→フォーマットを開始します。しばらくお待ちください。

フォーマット時間の目安

●USB 2.0専用フォーマット時間　→　約2時間30分（弊社製RHD4-UX12TRW(RAID 0）
●USB 3.0専用フォーマット時間　→　約30分（弊社製HDS2-UT6.0(RAID 0)）

USB HDDを増設する

USB HDDをペアとして増設する

この項目は、お使いの製品とは関連がない内容です。

本製品をRAIDモード「拡張ボリューム」（出荷時設定）でお使いの場合、USB HDDを２台、拡張ボリュームのペアとして増設できます。そうすることで、本製品の容量を増やすことができます。

拡張ボリュームとは？

本製品で設定できるRAIDモードを参照してください。

準備する

USB HDDを２台準備します。

USB HDDは、LAN DISKバックアップ・増設用ハードディスク対応一覧からお選びください。

※ 対応USB HDD以外のHDDをご利用の場合、サポート対象外となります。

増設の流れ

USBポート３、４のモードを切り替える

USB HDDのペアは、USBポート３、４に増設できます。
出荷時のUSBポート３、４の動作モードは「共有モード」に設定されています。
そのため、「拡張ボリュームモード」にモード変更が必要です。
　　
USB HDDをつなぐ

最初につないだUSB HDDが認識されてから、次のUSB HDDをつなぎます。
※つないだUSB HDDは拡張ボリューム用にフォーマットされます。

異なる容量のUSB HDD2台をつなぐ

手順内でUSB HDDを順につなぎますが、先に容量が小さいUSB HDDをつないでください。容量が小さいUSB HDDを後でつなぐと、ペアが構成されません。
なお、増える容量は、容量が小さいUSB HDDによるものとなります。

USB HDDを１台だけつなぐ

USB HDDを１台だけ拡張ボリュームとしてつないだ場合、本製品の容量は増加しますが、ペアが構成されません。
そのため、RAID対応などの冗長性を持ったUSB HDDをつなぐことをおすすめします。

USBポート３、４のモードを切り替える

USBポート３のモードを切り替える

［ボリューム］→［USB3］→［モード設定］をクリック
　　
①［ポートモード］の［拡張ボリュームモード］を選ぶ

② [ 適用 ] をクリック
ブザーが鳴り続くので、FUNC.ボタンを押しブザーを止める
手順１～３と同様に、USBポート4も［拡張ボリュームモード］に変える

※ USB HDDを1台だけつなぐ場合は不要です。

USB HDDをつなぐ

本製品の電源が入っていることを確認

ご注意

●下記状況では、USB HDDをつながないでください。
・STATUS ランプが点滅中（設定画面操作中）
・HDD ランプが点滅中（本製品にアクセス中）
・USB HDD のランプが点滅中等（USB HDD にアクセス中）
※本製品の電源が入っている状態でつなげられます。
●USB HDDにつなぐ時や取り外す時は、共有サービスが停止するため、共有へのアクセスはできません。

　　
USB HDDの電源をONにする
※USB HDDの電源の入れ方については、USB HDD の取扱説明書をご覧ください。
※USB HDDに電源連動機能がある場合は、本製品につないだ時にUSB HDDの電源が入ります。
本製品のUSBポート3にUSB HDDをつなぐ

しばらくSTATUSランプが緑点滅します。緑点灯に戻るまでお待ちください。
「ピー」と鳴り、緑点灯になれば、本製品の容量が増加しています。

ここで「ピーピーピー」と鳴ったら…

さらに、STATUSランプが赤く点灯した場合は、つないだUSB HDDにデータが入っています。このまま使っても問題ないか確認してください。
問題なければ、USBポート3のモードをもう一度「拡張ボリュームモード」に設定してください。
本製品のUSBポート4にUSB HDDをつなぐ

※USB HDDを1台だけつなぐ場合は、手順４は不要です。

しばらくSTATUSランプが緑点滅します。緑点灯に戻るまでお待ちください。
「ピー」と鳴り、緑点灯になれば、USBポート3、4のUSB HDDでミラーリングされています。

ここで「ピーピーピー」と鳴ったら…

取り付けたUSB HDDについて、以下が考えられます。
●STATUSランプが赤く点灯した場合は、つないだUSB HDDにデータが入っています。このまま使っても問題ないか確認してください。
問題なければ、USBポート4のモードをもう一度「拡張ボリュームモード」に設定してください。

●USBポート3につないだUSB HDDより容量が小さいことが考えられます。その場合、「容量不足」となり、後につないだUSB HDDは使われません。
USBポート3につないだUSB HDDと同じかそれ以上の容量を持つUSB HDDをつないでください。

USB HDDがつながっているかを確認する

［情報］→［ボリューム情報］をクリックし、確認したいHDDをクリックすると、詳細情報が表示されます。

機能を追加する（パッケージ）

パッケージを追加/削除する

本製品の機能をアドオンパッケージにて拡張することができます。パッケージごとに追加・削除・更新ができます。
※追加したパッケージについては、パッケージ（追加機能）取扱説明書をご覧ください。

追加可能なアドオンパッケージ

弊社Webページでご確認いただけます。
https://www.iodata.jp/product/nas/info/landisk/hdl-h_package.htm

※ インターネットに接続できない場合は、インターネット接続できるパソコンなどでご覧ください。

本製品がインターネット接続できない環境にある場合

パッケージをUSBメモリーからインストールできます。
インターネット接続できるパソコンで、弊社Webページを開き、説明にしたがってください。

パッケージを追加する

パッケージを削除する

パッケージを追加する

［システム］→［パッケージ管理］→［追加］をクリック
①追加するパッケージにチェック

②［追加］をクリック

各パッケージの詳細情報

各パッケージの［詳細］をクリックすると、それぞれの詳細情報が表示されます。

パッケージを削除する

［システム］→［パッケージ管理］→［一覧］をクリック
①削除するパッケージにチェック

②［削除］をクリック

パッケージごとの削除

各パッケージの［削除］をクリックすると、それぞれのパッケージが削除されます。

機能を追加する（パッケージ）

パッケージを更新する

本製品は自動的にパッケージを更新（アップデート）する設定になっています。
パッケージの更新には、新しい機能の追加のほかにも本製品の修正など、重要な更新が含まれます。必ず最新のパッケージを適用して本製品を使ってください。

本製品がインターネットに接続できない場合

パッケージを弊社Webページよりダウンロードできます。

パッケージの自動更新や更新通知を設定する

初期値は有効になっています。

● パッケージの自動更新を設定する
［システム］→［パッケージ管理］→［自動更新設定］

● パッケージの更新通知を設定する
［システム］→［パッケージ管理］→［更新通知設定］

ご注意

● パッケージを更新する際は、パソコンのファイアウォールの設定を解除してください。解除されていないと、正常に更新できない場合があります。

● パッケージの更新中は本製品の電源を切らないでください。更新中に電源を切ると、本製品を破損するおそれがあります。

● 正しくパッケージを更新するために、本製品にアクセスしているユーザーがいないことを確認してください。または、パソコンと本製品を1対1で接続して実行してください。

● パッケージバージョンを以前のバージョンに戻すことはできません。

● パッケージのアップデートをしても設定やデータは消えませんが、万一のため大切なデータのバックアップは必ずお取りください。

手動でパッケージを更新する方法

手動更新の前に

● 本製品は初期設定で自動的にパッケージを更新するようになっていますので、通常は以下の手順をおこなう必要はありません。

● ランディスクの再起動は発生しませんが、更新中は共有フォルダーへのアクセスなどが停止する場合があります。業務時間外やアクセスのない時間帯におこなってください。

● インターネット接続環境の場合

設定画面を開く
［システム］→［パッケージ管理］→［一覧］をクリックする
［更新］ボタンをクリック

※ 最新バージョンに更新のあるパッケージのみ［更新］ボタンが表示されます。

画面上に「更新に成功」と表示されたら更新完了です。

● インターネット未環境の場合（オフライン環境）

空のUSBメモリーを用意する

※ FAT32でフォーマットされたUSBメモリーをご用意ください。

※ 暗号化対応のセキュリティUSBメモリーはご利用いただけません。
弊社Webページにアクセスし、更新するパッケージをダウンロードする
ダウンロードしたファイルを展開（解凍）する

※ 展開すると該当する商品のフォルダーが作成されます。
例）HDL2-HAシリーズの場合「hdl2-ha」フォルダー
展開（解凍）したフォルダーごと、USBメモリーにコピーする
4.のUSBメモリーを本製品のUSBポートに挿す

※ 前面のUSBポートまたはUSBポート１に接続する場合は、USBポートのモードを共有モードにしてください。
設定画面を開く
［システム］→［パッケージ管理］→［一覧］をクリックする
［更新］ボタンをクリック

※ 最新バージョンに更新のあるパッケージのみ［更新］ボタンが表示されます。

画面上に「更新に成功」と表示されたら更新完了です。

機能を追加する（パッケージ）

パッケージの自動更新設定をする

すでに適用したパッケージの更新が見つかった場合に、自動的に更新する設定をおこないます。
※出荷時設定で有効に設定されています。

パッケージ情報を通知する

定期的に新しいパッケージの更新チェックをおこないます。

※ 出荷時設定で有効に設定されています。
一日一回チェックをおこない更新がある場合、お知らせ、ランプで通知します。

［システム］→［パッケージ管理］→［更新通知設定］をクリック
①［有効］を選ぶ

②［適用］をクリック

［インストール済みパッケージのみ］

チェックをつけると、インストール済みパッケージの更新時のみ通知します。

［時刻］

更新チェックする時刻を選びます。パッケージの自動更新時刻と更新通知時刻は共通となります。
※仕様により、設定した時刻から1時間以内で動作します。

使う容量を制限する

使用量制限について（クォータ機能）

本製品に作成した共有フォルダーを使うユーザー、グループ、共有フォルダーごとに使用量の制限を設定することができます。また、［メール通知設定］をすると、特定のユーザー、グループ、共有フォルダーの使用率が設定した値を超えるとメールにて通知することができます。
※プライマリーグループが未設定のユーザーによる書き込みは、どのグループの使用量にも加算されません。
※ユーザー"admin" による共有フォルダーへの書き込みは使用量制限を設定できず、使用量制限にカウントもされません。

使用量制限により計算される使用量について

本製品に作成した共有フォルダーの設定により、コピーされたファイルの使用量は以下のように加算されます。
●共有フォルダー使用量制限が有効な共有フォルダーの場合
どのユーザーがファイルを保存しても、共有フォルダー使用量として加算します。ユーザー使用量、およびグループ使用量には加算されません。
●共有フォルダー使用量制限が無効、詳細アクセス権設定が有効な共有フォルダーの場合
ファイルを保存したユーザーの使用量、およびユーザーに設定したプライマリーグループの使用量として加算します。

ご注意

●OSやアプリケーションによって、データ容量の計算方法が違います。そのため、設定した制限設定値に満たない容量しか使用していなくても、ファイルの書き込みができなくなる場合があります。
●使用量制限を有効に設定する際や制限設定値を設定する際、登録されているユーザー数・グループ数・ファイル数により、設定に時間がかかる場合があります。
●ユーザー使用量設定、グループ使用量設定、共有フォルダー使用量設定は、共有フォルダー、USB共有に対しては無効です。
●フォルダー使用量制限を設定した共有フォルダーは、詳細アクセス権の設定をおこなっても、共有フォルダーにアクセスしたユーザーの使用量、プライマリーグループの使用量は加算されません。
●フォルダー使用量制限を設定した共有フォルダーは、Microsoftネットワーク共有サービスからのみアクセスできます。

使う容量を制限する

使用量制限を有効にする

［システム］→［サービス設定］をクリック
①［使用量制限］を［有効］にする

②［適用］をクリック

使う容量を制限する

ユーザーごとに使用量制限を設定する

［ユーザー＆グループ］→［ユーザー］→［使用量制限］をクリック
①各ユーザーの使用量制限を設定

②［変更］をクリック

ご注意

●制限設定値は半角数値のみ小数点1位まで設定できます。
●使用量制限値に[0]を設定した場合、使用量制限が無制限設定になります。

一括入力する

①一括入力するユーザーにチェック

②使用量制限を設定

③［一括入力］をクリック

使う容量を制限する

グループごとに使用量制限を設定する

［ユーザー＆グループ］→［グループ］→［使用量制限］をクリック
①各グループの使用量制限を設定

②［変更］をクリック

ご注意

●制限設定値は半角数値のみ小数点1位まで設定できます。
●使用量制限値に[０]を設定した場合、使用量制限が無制限設定になります。
●グループ使用量は、使用量制限を指定したグループを、プライマリーグループに設定しているユーザーの書き込みのみ、使用量として加算します。グループ使用量機能を利用するには、あらかじめ使用量制限を設定するグループに所属するユーザーのプライマリーグループを、そのグループに設定しておく必要があります。

一括入力する

①一括入力するグループにチェック

②使用量制限を設定

③［一括入力］をクリック

使う容量を制限する

共有フォルダーごとに使用量制限を設定する

［共有］→［フォルダー］→［使用量制限］をクリック
①各フォルダーの使用量制限を設定

②［変更］をクリック

ご注意

●制限設定値は半角数値のみ小数点1位まで設定できます。
●使用量制限値に[０] を設定した場合、使用量制限が無制限設定になります。
●USB HDDには設定できません。

一括入力する

①一括入力するフォルダーにチェック

②使用量制限を設定

③［一括入力］をクリック

本製品を暗号化する

本製品の暗号化機能

本製品の暗号化機能は、本製品の内蔵ディスク、専用フォーマットのUSB HDDを丸ごと暗号化する機能です。
専用の鍵(ロックキー)をつながない限り、暗号化されたディスク領域にアクセスすることはできませんので、万一本製品の盗難にあった場合でも、記録された情報の漏洩を防ぐことができます。
暗号化にはAES方式（256bit）を使い、安全に処理されます。暗号化は、内蔵ボリュームが正常動作していれば、動作モードに関わらず設定できます。

・設定時に必要なもの
64MB以上の容量を持つ弊社製USBメモリー(ロックキーとして使用します。）

ご注意

■ ロックキーとして使うUSBメモリーに記録されているデータはすべて消去されます。

■ 暗号化されているUSBメモリーはご利用いただけません。弊社製ED-HBシリーズの場合は、アンロックした状態でご使用ください。

・暗号化のイメージ

ご注意

■ 内蔵ディスクに暗号化設定をした場合、本製品にロックキーをつながずに起動すると、本製品は「セキュリティロックモード」で起動します。「セキュリティロックモード」では、すべての共有サービスは停止し、共有フォルダー上に保存されたデータにアクセスできません。「セキュリティロックモード」は、ロックキーを本製品につなぐことで解除することができます。

※ 本製品の起動/再起動時には再びロックキーが必要です。スケジュール起動/終了する場合はご注意ください。

■「セキュリティロックモード」は内蔵ディスクの暗号化が解除されていない場合のモードです。USB HDDの暗号化だけが解除されていない場合は「セキュリティロックモード」になりません。この場合、暗号解除されるまで USB HDDにはアクセスできません。

■ 本製品の暗号化ボリューム機能はディスクを丸ごと暗号化します。ファイル単位、フォルダー単位の暗号化については、市販のアプリケーションをご利用ください。

■ 暗号化に利用するキーはロックキー内にのみ存在します。（本製品内には保存されません。）万一ロックキーが壊れたり、紛失した場合、暗号化ボリュームにアクセスできなくなります。必ず「マスターキー」と「スペアキー」の複数のロックキーを用意し、万一に備えて「マスターキー」を安全な場所に保管しておいてください。スペアキーの作り方は、スペアキーを作成するをご覧ください。

■ 暗号化されるのは内蔵ディスクおよび専用フォーマットのUSB HDD上のデータのみとなります。専用フォーマット以外のUSB HDDは暗号化されません。そのため、バックアップ機能で専用フォーマット以外のUSB HDD上、または、ネットワーク上の本製品からバックアップされたファイルは、暗号化されていない状態のファイルとなりますのでご注意ください。

本製品を暗号化する

暗号化ボリュームを作成/解除する

ご注意

●以下の設定をおこなうと、暗号化する内蔵ディスク上のデータ、USB HDD上のデータ、本製品につないだUSBメモリー内のデータがすべて消去されます。必要なデータがある場合は、あらかじめバックアップした上で実行してください。
●ロックキーに保存される鍵データは、ボリューム設定するたびに新規に生成されますので、本製品を複数使う場合は、それぞれに専用のロックキーを用意する必要があります。
●ロックキーをパソコンにつなぎ、フォーマット、ファイルやフォルダーのコピー、削除、リネームなどをおこなわないでください。鍵ファイルを削除すると、暗号化されたボリュームにアクセスできなくなります。他のUSBメモリーと混同しないように大切に保管してください。

内蔵ディスクの暗号化を設定する

USB HDDの暗号化を設定する

内蔵ディスクの暗号化を設定する

［ボリューム］→［内蔵］→［フォーマット］をクリック
①ロックキーにするUSBメモリーを、USBポート1につなぐ

②ランプの緑点滅が終わるまで待つ
①［暗号化］の［有効］を選ぶ
※暗号化を解除する場合は［無効］を選ぶ

②［実行］をクリック
「フォーマットしますか？」と表示されたら、［OK］をクリック

フォーマットを開始します。しばらくお待ちください。

ご注意

ロックキーは紛失しないよう、必ず安全な場所に保管してください。

ロックキーを保存する（キーサーバー機能）

「LAN DISK Key Server」は、ロックキーに保存されたキーをサーバー上に保存して、このサーバーをロックキーの代わりとして利用するソフトウェアです。
本製品の起動の度にロックキーをつなぐ作業が不要になり、ロックキーを安全な場所に保管できます。
弊社Webページからダウンロードしてください。設定方法については、「LAN DISK Key Server」付属のマニュアルをご覧ください。

USB HDDの暗号化を設定する

ご注意

●暗号化するUSB HDDは、本製品専用フォーマットにする必要があります。
●USBポート1はロックキーをつなぐポートとして予約されているため、暗号化できません。また、暗号化されたUSB HDDを USBポート1につないでも、アンロックできません。

暗号化するUSB HDDをUSBポート2につなぐ
［ボリューム］→［USBx］→［フォーマット］をクリック
※［USBx］のxは、暗号化するUSB HDDをつないだUSBポート番号です。
①ロックキーにするUSBメモリーを、USB ポート1につなぐ

②ランプの緑点滅が終わるまで待つ
①［フォーマット形式］の［専用フォーマット］を選ぶ

②［暗号化］の［有効］を選ぶ
※暗号化を解除する場合は［無効］を選ぶ

③［実行］をクリック
「フォーマットしますか？」と表示されたら、［OK］をクリック

フォーマットを開始します。しばらくお待ちください。

ご注意

ロックキーは紛失しないよう、必ず安全な場所に保管してください。

本製品を暗号化する

暗号化ボリュームにアクセスする

本製品の電源をOFFにする
ロックキーを、USBポート1につなぐ
本製品の電源をONにする
本製品の起動が完了したら、ロックキーをUSBポート1から取り外す

これで暗号化ボリュームにアクセスできます。

「セキュリティロックモード」を解除するには

内蔵ディスクに暗号化ボリューム設定をした場合、本製品にロックキーをつながずに起動すると、本製品は「セキュリティロックモード」で起動します。「セキュリティロックモード」では、すべての共有サービスは停止し、共有フォルダー上に保存されたデータにアクセスできません。「セキュリティロックモード」は、ロックキーを本製品につなぐことで解除することができます。
※次回本製品の起動/再起動時には再びロックキーが必要です。スケジュール起動/終了する場合はご注意ください。
●「セキュリティロックモード」は内蔵ディスクの暗号化が解除されていない場合のモードです。USB HDDの暗号化だけが解除されていない場合は「セキュリティロックモード」になりません。
●「セキュリティロックモード」を解除するには、以下の操作をおこなってください。
◇ロックキーをUSBポート1につなぐ
正しいロックキーをつないだ場合、本製品は正常動作に戻り、共有フォルダー上に保存されたデータにアクセスできるようになります。解除後、ロックキーは取り外してください。
※次回本製品の起動時、または再起動時には再びロックキーが必要です。

キーサーバー機能使用時のアクセス方法

「LAN DISK Key Server」がインストールされたパソコンが起動してから、本製品を起動してください。

本製品を暗号化する

スペアキーを作成する

スペアキーを作るには、USBメモリーが必要です

●64MB以上の容量を持つUSBメモリーをご用意ください。
●USBメモリーにあらかじめ記録されているデータはすべて消去されます。
●暗号化されているUSBメモリーはご利用いただけません。弊社製ED-HBシリーズの場合は、アンロックした状態で挿入してください。
※本製品のキーサーバー機能でもロックキーを生成できます。方法は、キーサーバー機能をご覧ください。

［ボリューム］→［ロックキー］→［ロックキー複製］をクリック
ロックキー（マスターキー）を、USBポート1につなぐ
［複製］をクリック
「キーを取得しました。USBメモリーを差し換えてください。」と表示されたら、USBポート1につないだロックキー（マスターキー）を、新しいUSBメモリーに差し換える
［実行］をクリック

ご注意

ロックキーはなくさないでください。また、防犯上、安全な場所に保管してください。

本製品を暗号化する

ロックキーを削除する

ご注意

ロックキーを削除すると、暗号化ボリュームにアクセスできなくなります。必ず暗号化ボリュームの解除後に実行してください。暗号化ボリュームを作成/解除する参照

削除するロックキーを、USBポート1につなぐ
［ボリューム］→［ロックキー］→［ロックキー削除］をクリック
［削除］をクリック

→ロックキーのキー情報を削除しました。
ランプが緑点灯になったら、USBメモリーをそのまま取り外す
※取り外したUSBメモリーは、フォーマットしてからご利用ください。

本製品を暗号化する

キーサーバー機能

添付ソフト「LAN DISK Key Server」をご利用いただくと、キーサーバーが本製品と通信して安全にロックキー情報を交換できますので、毎回ロックキーを利用しなくても暗号化ボリュームにアクセスできるようになります。複数台の本製品のロックキーをまとめて管理する場合に便利です。また、キーサーバーは最大3台まで設定可能です。キーサーバーを複数台利用すると冗長性が上がります。

事前にキーサーバーとするパソコンに「LAN DISK Key Server」をインストールしてください

● LAN DISK Key Sever Ver.1.20 以降をご使用ください。
●あらかじめ本製品の暗号化処理をおこない、ロックキーを準備しておいてください。

キーサーバーを設定する

キーサーバー機能を利用する場合は、使用するキーサーバーを有効にします。

［ボリューム］→［ロックキー］→［キーサーバー］をクリック
①［有効］にチェックをつける

②［キーサーバー］（必要に応じて［ポート］）を入力
［キーサーバー］には、「LAN DISK Key Server」をインストールしたパソコンの名前またはIPアドレスを入力します。
※ポート未入力の場合は、51056になります。「LAN DISK Key Server」で利用するポート番号を変更している場合、変更したポート番号に合わせて設定してください。

③［適用］をクリック

キーサーバーへ本製品のキーを登録する

キーサーバーに本製品のキーの情報を登録します。あらかじめキーサーバー側で登録している場合は不要です。

事前にキーサーバーとするパソコンの「LAN DISK Key Server」で以下の設定をします

［連携許可設定］で［許可する］に設定を変更しておきます。
設定方法は、【LAN DISK Key Server 画面で見るマニュアル】をご確認ください。

キーサーバーに登録するロックキーを、USBポート1につなぐ
※本製品用のロックキー以外は登録できません。
［ボリューム］→［ロックキー］→［キーサーバー］をクリック
［キー登録］をクリック
※キーサーバーを設定していない場合、設定してください。キーサーバーを設定する
①LAN DISK Key Serverの連携許可設定で登録したパスワードを入力

②［OK］をクリック

本製品のロックキーを生成する

キーサーバーに登録したキーからロックキーを生成します。

事前にキーサーバーとするパソコンの「LAN DISK Key Server」の設定をします

［連携許可設定］で［許可する］に設定を変更しておきます。
設定方法は、【LAN DISK Key Server 画面で見るマニュアル】をご確認ください。

キーサーバーに登録するロックキーを、USBポート1につなぐ
※本製品用のロックキー以外は登録できません。
［ボリューム］→［ロックキー］→［キーサーバー］をクリック
①生成するキーの［有効］にチェックをつける

②［適用］をクリック
※キーサーバーを設定していない場合、設定してください。キーサーバーを設定する
［ロックキー生成］をクリック
①LAN DISK Key Serverの連携許可設定で登録したパスワードを入力

②［OK］をクリック

ロックキーの対象機器を変更する

他の本製品で利用していたロックキーを本機用に変更する機能です。
変更後のロックキーは本機専用となり、元の製品では使用できなくなりますのでご注意ください。
※通常本操作は必要ありません。本製品の入れ替えが必要になった場合などにご利用ください。

用途例

環境	古いLAN DISK にUSB HDDを接続し、暗号化して運用
用途	USB HDDとロックキーをそのまま新しいLAN DISKで使う
方法	以下の方法で、新しいLAN DISKに入れ替え、ロックキーの対象機器を変更する

対象を変更するロックキーを、USBポート1につなぐ
［ボリューム］→［ロックキー］→［対象変更］をクリック
［対象変更］をクリック

HDDをエラーチェックする

チェックディスクを実行する

ハードディスクのチェックを定期的に実行すると、ハードディスクのエラー発生を早期に発見し対処できます。

チェックディスクには、以下の特徴があります。

・チェックディスクは、ファイルシステムに論理的な障害が発生していないか検査し、修復をおこないます。

・チェックディスク中に電源を切らないでください。完了するまでお待ちください。

・チェックディスク中に以下の操作はできません。

- 共有フォルダーへのアクセス

- 各種設定変更

- ファームウェア更新

- パッケージ追加、削除、更新

- スケジュールシャットダウン

- バックアップ

- データコピー

- クイックコピー

・購入初期の正常な本製品の場合は約１分で完了します。

※ 非常に時間がかかる場合があります。

・専用フォーマットのUSB HDDのチェックディスクは、フォーマット直後でも5分以上かかります。容量や転送速度、お使いの状態により、非常に時間がかかる場合があります。

ご注意

チェックディスクは、以下のハードディスクに対して実行できます。
・内蔵ディスク
・USB HDD（専用フォーマット形式）
FAT 形式やNTFS 形式のUSB HDDについては、パソコンにUSB HDDをつないでチェックディスクをおこなってください。方法は、各OSのヘルプ等をご確認ください。

［ボリューム］→［内蔵］→［チェックディスク］をクリック
※USB HDDの場合は、［ボリューム］→［USBx］→［チェックディスク］をクリック
［実行］をクリック

ご注意

●チェックディスクを中断することはできません。チェックディスク中に電源を切るなどして中断しないでください。システムが破損するおそれがあります。
●FAT/NTFSでフォーマットされているUSB HDDはチェックディスクできません。（直接パソコンに接続し、Windows上などでエラーチェックをおこなってください。）

メール通知機能を利用する

メール通知機能については、メール基本設定をご覧ください。

HDDをエラーチェックする

アクティブリペアを実行する

ハードディスクのチェックを定期的に実行すると、ハードディスクのエラー発生を早期に発見し対処できます。

アクティブリペアでは、ハードディスク（内蔵ディスクまたはミラーリングしているUSB HDD）の一部に不良セクターが発見された場合、他の正常なハードディスクからデータを読み込んで異常のあるハードディスクに書き込み、ハードディスク不良によるデータ損失を未然に防止する機能です。
アクティブリペアには、以下の特徴があります。
・ハードディスクに何らかのリードエラーが発生している場合、検出あるいは修復をおこなうことができます。
・アクティブリペア中、設定画面その他の動作が遅くなる場合があります。
・アクティブリペア実行中は、外部からの操作等をおこなっていない状態でも、対象ハードディスクがアクセス中の状態になります。
・アクティブリペア結果をメール送信できます。
・アクティブリペアは、バックグラウンドで処理するため、アクティブリペア中に他の操作をおこなうことができます。ただし、アクティブリペア中に電源POWERボタンで本製品の電源を切った場合、処理が中断されます。
・アクティブリペア中にスケジュールシャットダウン時刻になってもアクティブリペアが完了するまでスケジュールシャットダウンは開始されません。
・アクティブリペア実行中に、スケジュールバックアップ開始時間になった場合、スケジュールバックアップは開始されますが、アクティブリペアとバックアップの所要時間が長くなります。アクティブリペア時間とスケジュールバックアップが同時実行されないように設定することをおすすめします。
・スケジュールを設定して指定した時間にアクティブリペアを実行することができます。
・本製品は、アクティブリペアのスケジュール実行を有効に設定しており、毎月最初の土曜日の午前0時00 分よりアクティブリペアが自動的に開始されます。
・アクティブリペアのスケジュール実行時刻に本製品の電源がOFF の場合、アクティブリペアのスケジュール実行は行われませんので、スケジュール実行時刻には本製品を起動しておいてください。
・アクティブリペアのスケジュール実行は、月に1 回のみ動作するよう設定できます。

ご注意

出荷時状態でもアクティブリペアを実行可能ですが、実際に機能するのはUSB HDDとミラーリングをおこなっている場合のみです。

［ボリューム］→［内蔵］→［アクティブリペア］をクリック
［アクティブリペア開始］をクリック

スケジュールを設定する場合

上記画面で以下の操作をします。
①実行する曜日・時刻を選ぶ
②［適用］をクリック

メール通知機能を利用する

メール通知機能については、メール基本設定をご覧ください。

本製品の様々な動作設定をする

LAN DISKの名前を変更する

［システム］→［名前設定］をクリック
①［LAN DISKの名前］を設定する

②［適用］をクリック

本製品の様々な動作設定をする

日付と時刻を変更する

［システム］→［時刻設定］をクリック
①［同期］を選ぶ

②［適用］をクリック

同期について

インターネットに接続できる環境にある場合は、［同期］を選んだ場合、設定の適用と同時に同期を開始します。

手動で設定する

①で［手動］を選ぶと、年月日時分を入力して設定することができます。

本製品の様々な動作設定をする

ネットワークを設定する

［ネットワーク］→（設定するLANポート）→（設定するプロトコル）をクリック
①ネットワークを設定
※設定項目については、ネットワークをご覧ください。

②［適用］をクリック

設定について

ご家庭でお使いの場合
ブロードバンドルーターに本製品をつなぐ場合は、通常「IPアドレス設定方式」と追加設定の「設定方法」はともに［自動で取得する］に設定してください。

オフィスなどでお使いの場合
手動で設定する場合がありますので、ネットワーク管理者にご確認ください。

ご注意

●IPv4とIPv6のいずれか、または両方を同時に利用できます。
●［NarSuS］、［Wake On LAN］機能は IPv6通信に対応しておりません。
●本製品にIPv6で接続するには、お使いのOSがIPv6に対応している必要があります。また、接続方法はOSやアプリケーションにより異なります。

本製品の様々な動作設定をする

プロキシを設定する

インターネットに接続する際に、プロキシを利用する必要がある場合に設定します。

［ネットワーク］→［プロキシ設定］をクリック
①項目を設定

②［適用］をクリック

使用しない

プロキシ設定を利用しません。

自動設定スクリプトを利用する

自動設定スクリプトファイルのURL を入力します。
※指定するURL については、ご利用のネットワーク管理者に確認してください。

手動設定

プロキシサーバーの各種項目について設定します。

● 設定項目
アドレス、ポート、認証（使用する/使用しない）、ユーザー名、パスワード

※ 指定する内容については、ご利用のネットワーク管理者に確認してください。

本製品の様々な動作設定をする

管理者パスワードを設定する

管理者は本製品の全設定や、すべての共有（全員共有、ユーザー共有、グループ共有）にアクセスできる権限を持っています。
※すべての共有にアクセスできるのはWindowsパソコンからのみです。他の人にパスワードが漏れないようしっかり管理し、定期的にパスワードを変更してください。
※管理者パスワードは以下の場合に使います。
・本製品の設定画面を開く場合
・「LAN DISKコネクト」または「Magical Finder」からIP設定画面を開く場合
・管理者として共有フォルダーにアクセスする際のパスワード
・「LAN DISK Admin」使用時、対象機器の情報を取得・設定する場合
・「LAN DISK Restore」使用時、対象機器の情報を取得・復元する場合
・「SightOn」使用時、対象機器の共有フォルダーを監視対象とする場合

ご注意

パスワードは忘れないようしっかり管理してください。設定したパスワードを忘れた場合、本製品のRESETボタンを押すと、管理者パスワードとネットワーク設定が出荷時設定に戻ります。出荷時設定に戻す
また、RESETボタンは有効・無効に設定することができます。各ボタンを有効/無効にする

［システム］→［管理者設定］をクリック
①新しいパスワードを２回入力
※4 ～ 20 文字（半角英数記号）

②［適用］をクリック

その他の設定項目

メール	必要に応じてメールアドレスを設定できます。ここで設定したメールアドレスは、［システム］→［通知］→［メール］→［通知設定］の送信先メールアドレスの既定値となります。
ログインタイムアウト時間	操作がおこなわれなかった場合に、自動的にログアウトする時間を設定します。

本製品の様々な動作設定をする

シャットダウン/再起動する

［システム］→［電源］→［シャットダウン］をクリック
・シャットダウンする場合は、［シャットダウン］をクリック

・再起動する場合は、［再起動］をクリック

あとは、画面の指示にしたがってください。

本製品の様々な動作設定をする

起動スケジュールを設定する

ご注意

●起動スケジュール設定を使う場合は、電源コンセントに常につないだ状態にしておいてください。
●起動スケジュールによる終了（シャットダウン）に関して、指定した終了時間にバックアップ、データコピーがおこなわれている場合、処理が完了するまで終了しません。
●本製品の時刻を正しく設定してください。

［システム］→［電源］→［スケジュール設定］をクリック
①それぞれ起動・終了を設定したい曜日をチェックし、時刻を設定する

②［適用］をクリック

[10分間共有フォルダーへアクセスがなくなるまで終了時刻を延期]

以下の条件を満たすまでシャットダウンを延期する機能です。
・過去10分間内蔵ディスクのデータ領域へのアクセスがない
・過去10分間USB HDDへのアクセスがない
※クラウドサービスと同期設定していると、終了しない場合があります。

本製品の様々な動作設定をする

AC電源連動設定をする

停電などでコンセントからの電源供給が途絶え、復帰したときに自動的に電源ONにする機能です。

［システム］→［電源］→［AC電源連動設定］をクリック
①［有効］を選ぶ

②［適用］をクリック

ご注意

停電から復旧して10分経過しても本製品が自動起動しない場合は、電源POWERボタンを押して起動してください。

本製品の様々な動作設定をする

省電力機能を使う

電力消費を抑えるため、一定時間アクセスがなければ内蔵ディスクの回転を停止します。また、本製品の省電力機能に対応しているUSB HDDを使うと、USB HDDも同時に省電力モードに設定することができます。

ご注意

●設定時間内にHDDにアクセスしなくても、本製品のシステムがHDDにアクセスした場合は、停止しません。
●HDD停止中にアクセスしなくても、本製品システムからのアクセスによりディスクがスピンアップする場合があります。
●冷却ファンは停止しません。
●本製品をDHCPクライアントモードでお使いの場合、IPアドレスを更新する際に、内蔵ディスクがスピンアップします。また、ネットワークの通信中やシステム処理のためにディスクアクセスすることがあります。DHCPサーバーのリース時間を長く設定すると、アドレス更新によるスピンアップ間隔も長くできます。
●定期的に本製品にアクセスするソフトウェア（例: 弊社製LAN DISK Admin、SightOnなど）をお使いの場合、本製品の省電力機能を有効にしても、HDDが停止しない場合があります。

［システム］→［電源］→［省電力設定］をクリック
①停止までの時間を設定

②各ボリュームで［有効］を選ぶ

③［適用］をクリック

本製品の様々な動作設定をする

ボタンを有効/無効にする

FUNC.ボタン、RESETボタンの有効/無効を切り替える方法を説明します。

［システム］→［ボタン］→［リセットボタン設定設定するボタンのアイコン］をクリック
①［有効］/［無効］を選ぶ

②［適用］をクリック

ご注意

RESETボタンを無効に設定した場合、RESETボタンによるネットワーク設定の初期化、および管理者パスワードのリセット機能が無効になります。設定した管理者パスワードを忘れた場合、本製品の設定画面を開くことができなくなります。管理者パスワードは厳重に管理してください。

本製品の様々な動作設定をする

ランプの明るさを設定する

［システム］→［ランプ設定］をクリック
①ランプの明るさを選ぶ

②［適用］をクリック

本製品の様々な動作設定をする

自己診断する

［システム］→［自己診断］をクリック
①診断する項目をチェック

②［実行］をクリック

Ping	以下の形式で入力した送信先ホストへのネットワーク通信が可能かを確認します。 IPv4アドレス or IPv6アドレス( コロン区切り) or ホスト名
Traceroute	以下の形式で入力した送信先ホストへのネットワーク通信経路を確認します。 IPv4アドレス or IPv6アドレス( コロン区切り) or ホスト名
サービス	本製品の各サービス(ファイル共有/NarSuS/UPS警告等) の稼働状態を確認します。
デバイス	本製品に接続されている機器(内蔵ディスク/USB HDD/USB UPS/USBプリンター) の各情報を確認します。
キーサーバー	本製品に設定したキーサーバーと接続/ 認識できることを確認します。
SNMPトラップ	本製品に設定したSNMPトラップ先ホストと接続/認識できることを確認します。
ネットワークシャットダウン	本製品に設定したネットワークシャットダウン相手ホストと接続/認識できることを確認します。
メール	本製品に設定したメール送信先アドレスへメール送信できることを確認します。
バックアップ	本製品に設定したバックアップジョブのバックアップ元/先と接続/認識できることを確認します。
データコピー	本製品に設定したデータコピージョブのデータコピー元/先と接続/認識できることを確認します。

本製品の様々な動作設定をする

ファームウェアを更新する

ファームウェアの更新（アップデート）には、新しい機能の追加のほかにも本製品の修正など、重要な更新が含まれます。
必ず最新のファームウェアを適用して本製品を使ってください。
本製品がインターネットに接続できる環境にある場合は、ファームウェアの自動更新機能を有効に設定しておくことをおすすめします。（出荷時設定：有効）
本製品がインターネットに接続できない場合は、ファームウェアを弊社Webページよりダウンロードできます。

ご注意

● ファームウェアを更新する際は、パソコンのファイアウォールの設定を解除してください。解除されていないと、正常に更新できない場合があります。

● ファームウェアの更新中は本製品の電源を切らないでください。更新中に電源を切ると、本製品を破損するおそれがあります。

● 正しくファームウェアを更新するために、本製品にアクセスしているユーザーがいないことを確認してください。または、パソコンと本製品を1対1で接続して実行してください。

● ファームウェアバージョンを以前のバージョンに戻すことはできません。

● ファームウェアのアップデートをしても設定やデータは消えませんが、万一のため大切なデータのバックアップは必ずお取りください。

ファームウェアを手動更新する

ファームウェアの自動更新設定をする

ファームウェアの更新通知設定をする

ファームウェアを手動更新する

ご注意

ファームウェア更新時、本製品は再起動します。更新完了までの約10分間は、本製品にアクセスすることはできません。

● インターネット接続環境の場合

設定画面を開く
［システム］→［ファームウェア］→［更新］をクリック
①［サーバーからダウンロードする］を選ぶ

②［更新］をクリック
①更新内容を確認

②［実行］をクリック

ファームウェアの更新が開始されます。
「ピッピッピ」となり、ランプが緑点灯すれば完了です。

● インターネット未環境の場合（オフライン環境）

インターネットにつながるPCにて最新ファームウェアをダウンロードする

弊社Webページにて製品型番で検索してください。
ダウンロードしたファイルを解凍する

解凍すると「update_シリーズ名_バージョン.tgz」というファームウェアファイルが保存されています。
設定画面を開く
［システム］→［ファームウェア］→［更新］をクリック
［ファームウェアファイルを指定する］を選び［更新］をクリック
［ファイルを選択］をクリックし手順2で解凍解答したファームウェアファイル（.tgzファイル）を選び［実行］をクリック

ファームウェアの更新が開始されます。
「ピッピッピ」となり、ランプが緑点灯すれば完了です。

再起動やシャットダウンをする場合があります

ファームウェアの更新の際、再起動やシャットダウンをする場合があります。その場合は、その時点でファームウェアの更新は完了です。

複数の本製品をまとめて更新する

添付の管理ツール「LAN DISK Admin」でまとめて更新できます。詳しくは、LAN DISK Admin取扱説明書をご覧ください。

ご注意

ファームウェアを更新後、設定画面が変更される場合がありますので、Webブラウザーのキャッシュを消去してください。
Internet Explorerの場合は、Webブラウザー画面上で、キーボードの［Ctrl］キーを押しながら、［F5］キーを押します。
Safariの場合は、Safariを起動し、メニューより［Safari］→［キャッシュを空にする］をクリックし、表示される画面からキャッシュを空にします。

ファームウェアの自動更新設定をする

［システム］→［ファームウェア］→［自動更新設定］をクリック
①［自動更新］の［有効］・［無効］を選ぶ

②自動更新時刻を設定

③［適用］をクリック

自動更新について

●自動更新時刻と更新通知時刻は共通となります。
●実際の自動更新は設定した時刻から１時間以内で行われます。

ファームウェアの更新通知設定をする

［システム］→［ファームウェア］→［更新通知設定］をクリック
①［更新通知］の［有効］・［無効］を選ぶ

②更新通知時刻を設定

③［適用］をクリック

更新通知について

●更新通知時刻と自動更新時刻は共通となります。
●実際には、設定した時刻から１時間以内で自動更新されます。

本製品の様々な動作設定をする

アクセスログを確認する

本製品に対してどのような操作をおこなったかを記録することができます。
ファイルの参照・作成・編集などのアクセス記録がリアルタイムに記録されます。また、管理者宛にメールでログを一括転送するように設定できますので、監査記録として利用することができます。
※アクセスログはMicrosoftネットワーク共有で通信したときのみ記録されます。

アクセスログを有効にする

アクセスログを確認する

アクセスログを有効にする

［システム］→［サービス設定］をクリック
①［アクセスログ］の［有効］を選ぶ

②［適用］をクリック

アクセスログを確認する

［情報ログ表示］→［アクセスログ］をクリック
→アクセスログが表示されます。

アクセスログのダウンロード

表示されたアクセスログの［ダウンロード］をクリックすると、アクセスログをダウンロードできます。

アクセスログの読み方

以下の順で表示されます。
日時,操作したユーザー,操作したホスト名,ユーザーのパソコンのIPアドレス,操作内容※,操作結果（OK：成功 fail(xxxx)：失敗）,操作したフォルダーとファイル

※操作内容
connect：クライアントPC が共有フォルダーに接続した
disconnect：クライアントPC が共有フォルダーの接続を解除した
open_read：対象ファイルを読み込みモードで開いた
open_write：対象ファイルを書き込みモードで開いた
close：ファイルが閉じられた
mkdir：フォルダー作成時
rmdir：フォルダー削除時
rename：ファイル/ フォルダーの名前が変更された
unlink：ファイル削除時

ご注意

アクセスログをメール送信する場合は、［システム］→［通知］→［メール］→［通知設定］で設定します。

本製品の様々な動作設定をする

システムログを確認する

［情報ログ表示］→［システムログ］をクリック
→システムログが表示されます。上から新しい順に１００件表示されます。

フィルタリング設定	フィルタリングの設定ができます。［日時］、［レベル］、［カテゴリー］をそれぞれ設定し、［適用］をクリックすると保存されます。
ダウンロード	ログを.csv 形式でダウンロードします。
ソート	ログの並べ替え方法を指定できます。
フィルタリング	設定したフィルタリングの有効/無効を設定します。
日時	ログを記録した日時を表示します。
レベル	ログの警告レベルを表示します。
カテゴリー	ログのカテゴリーを表示します。
メッセージ	ログの内容を表示します。

ご注意

ログ情報は、以下のような状況のときに古いログから削除されます。
・ログのサイズが一定のサイズを超えた場合
・本製品をシャットダウンした場合
※システムログをメール送信する設定については、メール基本設定をご覧ください。
※システムログの一覧は、ログ・お知らせ一覧をご覧ください。

本製品の様々な動作設定をする

各種情報を確認する

メイン画面

▼上部アイコン

マニュアル	本製品の【画面で見るマニュアル】を開きます。
メロディ(開始)	本製品のメロディを鳴らします。メロディが鳴っている間はメロディ(停止) ボタンとなります。
ログアウト	設定画面からログアウトし、トップページに戻ります。

▼通知エリア（左）

通知	警告などを表示します。

▼通知エリア（右）

LAN DISKの名前	LAN DISKの名前を表示します。
バージョン	ファームウェアバージョンを表示します。
IPアドレス	本製品のLANのIPv4アドレスを表示します。
MACアドレス	本製品のLANのMACアドレスを表示します。
使用容量/全容量	現在の内蔵ディスクの使用容量と全容量を表示します。 ※本製品のシステム用に、約6GB使われています。ご了承ください。

▼下部アイコン

ホーム	クリックすると、メイン画面に戻ります。表示されているアイコンをクリックすると、そのページにジャンプします。
戻る	クリックすると、上位メニューに戻ります。
全ヘルプ	すべてのヘルプを表示させます。
ヘルプ無し	マウスオーバーでのヘルプを表示させません。

お知らせ

［情報ログ表示］→［お知らせ］をクリック
→お知らせが表示されます。
閉じると、警告レベルのお知らせは消去されます。

レベル	お知らせのレベルを表示します。
メッセージ	お知らせの内容です。
クリア	レベルが「エラー」のお知らせを消去します。

システム情報

［情報ログ表示］→［システム情報］をクリック
→システム情報が表示されます。
項目名をクリックすると、設定画面が表示されます。

製品	本製品の型番です。
システムのバージョン	本製品のファームウェアバージョンです。
時刻	現在の時刻です。
時刻の同期	本製品の時刻をタイムサーバーから取得するかどうかについて表示します。
有効なサービス	本製品が提供しているサービスを表示します。
クイックコピー	クイックコピー機能の有効/無効を表示します。
バックアップスケジュール	バックアップスケジュールの有効/無効を表示します。
データコピースケジュール	データコピースケジュールの有効/ 無効を表示します。
省電力モード	省電力モードの有効/ 無効を表示します。
ランプの明るさ	現在のランプの明るさです。
起動スケジュール	起動スケジュールの有効/無効を表示します。
温度	本製品の温度を表示します。
FANの回転数	FANの回転数を表示します。
プリンター	プリンターの接続状態を表示します。
UPS警告	UPS警告機能の有効/無効を表示します。
UPS接続状態	UPSの接続状態を表示します。
UPSバッテリー残量	UPSのバッテリー状態を表示します。

ネットワーク情報

［情報ログ表示］→［ネットワーク情報］をクリック
→ネットワーク情報が表示されます。
項目名をクリックすると、設定画面が表示されます。

LAN DISKの名前	本製品に設定している名前です。この名前は、Windowsネットワークに接続しているクライアントから本製品を指定する場合などに利用します。
LAN DISKの説明	本製品に設定している説明文です。ネットワークで本製品を詳細表示した際に表示されます。
LAN DISKの設置場所	本製品の設置場所です。設定時に記入した場合に表示されます。

▼LANx

IPアドレス設定方式	本製品のIPアドレスを自動取得するか（DHCP機能）を表示します。
IPアドレス	本製品に設定しているIPアドレスです。DHCP機能が有効の場合は、DHCPサーバーから自動取得したアドレスが表示されます。（DHCP 取得失敗時：　192.168.0.200）
サブネットマスク/プレフィックス長	本製品に設定しているサブネットマスクです。IPアドレスとの組み合わせにより、通信できるネットワークが決まります。DHCP機能を有効にしている場合は、DHCPサーバーから取得したサブネットマスク値が表示されます。(DHCP 取得失敗時：255.255.255.0)
Wake On LAN	Wake On LANの有効/ 無効を表示します。
フレームサイズ	本製品が通信する際に送り出す１回分のデータの最大値を指定します。 ※ネットワーク上すべての製品が1000BASE-T でジャンボフレームに対応している場合のみご利用いただけます。 ※ネットワーク上のすべての機器が同一の値でないと通信できません。設定をご確認ください。
MACアドレス	本製品のMAC アドレスです。出荷時点で本製品に書き込まれており、変更はできません。
リンク状態	現在のリンクスピードを表示しています。

▼共通

設定方法	デフォルトゲートウェイとDNSサーバーアドレスの情報取得方法を表示します。
デフォルトゲートウェイ	本製品に設定しているデフォルトゲートウェイです。
DNSサーバーアドレス	本製品に設定しているDNS サーバーアドレスです。

▼プロキシ

プロキシ	プロキシ設定の有効/ 無効を表示します。

▼ Microsoftネットワーク

（ワークグループ設定時）ワークグループ名	本製品に設定しているワークグループ名です。
（ActiveDirectory設定時）ドメイン名(NetBIOS 名)	本製品で設定しているActive Directory のドメイン名（NetBIOS名）です。
（ActiveDirectory設定時）ドメイン名(フルDNS名)	本製品で設定しているActive Directory のドメイン名（フルDNS名）です。
（ActiveDirectory設定時）ドメインコントローラーの名前	本製品で設定しているNT ドメイン名です。
（NTドメイン設定時）ドメイン名	本製品で設定しているActive Directory のドメイン名（NetBIOS名）です。
（NTドメイン設定時）ドメインコントローラーの名前	本製品で設定しているNTドメインコントローラーの名前です。
WINS サーバーアドレス	本製品に設定しているWINS サーバーアドレスです。この設定により、ルーターで区切られたネットワークにおいても名前によるWindows ネットワーク共有サービスが受けられます。通常、ご家庭でご利用になる場合は設定の必要はありません。

ボリューム情報

［情報ログ表示］→［ボリューム情報］をクリック
→ボリューム情報が表示されます。
項目名をクリックすると、設定画面が表示されます。

▼モード

モード	本製品の動作モードを表示します。

▼内蔵ディスクのステータス
内蔵ディスクの動作状態を表示します。状態により複数表示される場合があります。

正常動作	内蔵ディスクは正常に動作しています。
構成異常	一部の内蔵ディスクが故障か接続されていない状態です。［ディスク］の表示を確認し、故障したディスクの交換をしてください。
停止中	内蔵ディスクを停止した状態です。
マウント失敗	内蔵ディスクのマウントに失敗した状態です。
チェックディスク中	内蔵ディスクがチェックディスク中です。
フォーマット中	内蔵ディスクがフォーマット中です。
未フォーマット	内蔵ディスクは未フォーマット状態です。
セキュリティロック中	内蔵ディスクがセキュリティロックされた状態です。ロックキーで解除されます。
処理中	内蔵ディスクに対して他の操作中を実行中です。

▼ボリューム情報

全容量	内蔵ディスク全体の容量を表示します。 1Kbyte ＝ 1000byte で算出しています。
使用容量	現在使っている容量を表示します。
フォーマット形式	内蔵ディスクのフォーマット形式を表示します。

▼ディスク
内蔵ディスク内蔵ディスクを構成するカートリッジの一覧を次の形式で表示します。（番号　状態　ディスク名　容量）

状態	未接続	内蔵ディスクが接続されていません。
	状態	未接続	内蔵ディスクが接続されていません。
		接続済	本製品で正常に認識されています。
容量不足		必要なサイズより小さなサイズの内蔵ディスクカートリッジです。適切な容量の内蔵ディスクカートリッジに交換する必要があります。
故障		読み書きエラーやS.M.A.R.T.診断エラーが発生した内蔵ディスクカートリッジです。新しいカートリッジに交換する必要があります。新しい内蔵ディスクカートリッジに交換する必要があります。無事なデータをバックアップして、修理に出してください。
異常		起動時に故障と判定されましたが、アクセスに成功したので、RAID崩壊を防ぐためRAIDに組み込まれた内蔵ディスクカートリッジです。（他にも故障した内蔵ディスクカートリッジがあります）まずデータをバックアップした後、この内蔵ディスクカートリッジおよび他の故障した内蔵ディスクカートリッジを新しい内蔵ディスクカートリッジに交換してください。
ディスク名	ディスクのモデルナンバーを表示します。
容量	ディスク容量を表示します。1Kbyte ＝ 1000byte で算出しています。

▼USBのステータス
USB機器の動作状態を表示します。状態により複数表示される場合があります。

未接続	USB HDDが接続されていないか、取り外し処理をおこなったか、あるいは正常に認識されていない状態です。USB機器を接続していない場合、USB機器を接続できます。
使用中	USB HDDが正常にマウントされています。取り外す場合は、USB HDDの取り外し処理をおこなってください。
取り外し済	USB HDDは取り外し処理済です。USB HDDの取り外しができます。ロックキー暗号化用のロックキーが接続されています。ロックキーは本体から取り外すことができます。
セキュリティロック中	暗号化されたUSB HDDのセキュリティロックが解除されていない状態です。使うには暗号化フォーマット時に利用したロックキーを接続してください。
マウント失敗	USB HDDのマウントに失敗しています。USB HDDの取り外しは可能です。
待機中	ミラーに追加したボリュームにデータが入っているため、手動でのミラーリング開始操作を待っている状態です。USB HDDの取り外しは可能です。
容量不足	USB HDDが接続されており、正常に認識されていますが、RAIDに組み込めない状態です。接続したUSB HDDの容量がミラーリングするために必要な容量より小さい場合に表示されます。適切な容量のUSB HDDと交換してください。USB HDDの取り外しは可能です。
チェックディスク中	USB HDDをチェックしている状態です。取り外す場合は、USB HDDの取り外し処理をおこなってください。
フォーマット中	USB HDDをフォーマットしている状態です。取り外す場合は、USB HDDの取り外し処理をおこなってください。
故障	USB HDDが故障しています。USB HDDの取り外しは可能です。
未フォーマット	USB HDDが未フォーマット状態です。USB HDDの取り外しは可能です。
ミラーリング	ミラーリングモードに設定され、正常に動作しています。USB HDDは取り外さないでください。
ミラーリング（異常）	ミラーリングモードに設定され、USB HDDのみで動作している状態です。本製品の電源を切り、USB HDDを取り外してください。その後、本製品を修理に出してください。本製品が修理から返ってきたら、【保管したミラーディスクから復旧する】をご覧になり、復旧してください。故障した内蔵ディスクを交換し、USB HDDからミラーリングをおこなってください。USB HDDは取り外さないでください。故障したカートリッジを交換し、USB HDDからミラーリングをおこなってください。USB HDDは取り外さないでください。
ミラーリング（再構築中（*%））	ミラーリングモードに設定され、再構築を実行中です。USB HDDは取り外さないでください。

本製品の様々な動作設定をする

出荷時設定に戻す

IP アドレス、管理者パスワードのみを出荷時設定に戻す

本製品のすべての設定を出荷時設定に戻す

IP アドレス、管理者パスワードのみを出荷時設定に戻す

万一、本製品に設定したIPアドレスや、本製品設定時の管理者パスワードを忘れてしまった場合にする手順です。初期化される項目は下記の３つのみです。（以下の表以外のすべての設定情報は変更されません。）

IPアドレス	LAN1ポートのIPアドレスが［自動に取得する(DHCP)］に戻ります。 IPアドレスを手動設定していた場合は、最初から設定し直す必要があります。
管理者パスワード	［未設定］に戻ります。最初から設定し直す必要があります。
フレームサイズ	［未使用:1500byte］に戻ります。

ご注意

◆ 内蔵ディスクやUSB HDD内のデータは残ります。（消去されません。）

◆ 初期化処理中は、本製品の電源を切らないでください。
処理完了後、本製品は再起動し再度アクセス可能になります。

◆ ネットワークに接続したまま実行できます。

◆ RESETボタンを無効に設定してある場合は、この機能を利用できません。この場合、パスワードも戻すことができませんので、管理者パスワードがわからなくなった場合の対応がおこなえなくなります。

本製品の電源が入っていることを確認（ランプが緑点灯）
※ランプが点滅中には、初期化しないでください。
RESETボタンを針金などの先の細いもので約4秒押す
→ランプが点滅し、「ピッ」と鳴ります。
ランプが緑点灯または赤点灯すれば完了です。
緑点灯：DHCPサーバーあり
赤点灯：DHCPサーバーなし

IPアドレスや管理者パスワードなどが初期値になっていますので、再度設定をやり直してください。

本製品のすべての設定を出荷時設定に戻す

設定画面から、本製品のすべての設定を初期化し、内蔵ディスクをフォーマットします。初期化される項目は次のとおりです。
・本製品のすべての設定
・内蔵ディスクの全データ

ご注意

◆ 事前に本製品内のデータをバックアップしてください。(USB HDDのデータも事前にバックアップしてください。)

◆ USB HDDのデータは消去されませんが、取り外しておくことをおすすめします。

◆ 初期化処理中は、本製品の電源を切らないでください。
特に「内蔵HDDの完全消去」をチェックした場合は処理が完了するまでに長時間かかります。

◆ 動作モードもすべて初期設定に戻ります。USB HDDをミラーリングモードでご利用の場合、先にミラーディスクの保管をおこなってください。

［システム］→［初期化］をクリック
①注意を読む

②［実行］をクリック

［内蔵HDDの完全消去］

［内蔵HDDの完全消去を行う］をチェックした場合、内蔵ディスク全体に0を書き込んだ後、フォーマットします。
0を全体に書き込むことにより、一般のツールから内容の復元処理をすることが難しくなりますので、ファイル断片からの情報漏れに強くなります。
本製品を廃棄や譲渡される場合におすすめします。

※目安の時間
完全消去：1TBあたり約2.5時間
通常の初期化：約4分

すべての設定が初期値になっていますので、再度設定をやり直してください。

プリンターやUPSを増設する

プリンターをつなぐ

本製品にプリンターをUSB接続することにより、共有プリンターとして利用できます。

プリンターをつなぐ

プリンターバッファをクリアする

ご注意

●本製品の電源のON/OFFに関係なく、プリンターの電源をON/OFFすることができます。本製品は、プリンターのホットプラグに対応しています。ただし、プリンターの電源をONにした後、印刷可能となるまでにしばらく時間がかかる場合があります。
●本製品につないだプリンターは、本製品の電源が入っている状態でも取り外すことができます。プリンターを使っていないことを確認後、本製品からUSBケーブルを取り外してください。
●Windowsパソコンのみ共有プリンターとして使えます。macOSでは使えません。
●本製品でプリンターを使うすべてのパソコンにプリンタードライバーをインストールする必要があります。（詳細はプリンターの取扱説明書を参照してください。）
●プリンターの双方向機能には対応しておりません。
●複合機（プリンター機能以外にスキャナーやリーダーライターの機能などを有するもの）をお使いの場合、プリンター機能のみ対応します。
●Microsoft Windows Printing System(WPS) 専用プリンター、プリンターメーカーが独自に採用しているプリンティングシステムのプリンターでは、その仕様上プリントサーバー機能はご利用いただけません。
●本製品にプリンターは１台のみ、つなげることができます。
●本製品の内蔵ディスクに空き容量が必要です。本製品を通して印刷時、プリントデータを本製品の内蔵ディスクにスプールするため、スプールデータ用の空き容量が必要になります。印刷できなかった場合は、不要なデータを削除して空き容量を増やしてください。
●プリンターの機種によってはご利用いただけない場合があります。対応プリンターについては、https://www.iodata.jp/pio/io/nas/landisk/function.htmをご確認ください。

プリンターをつなぐ

本製品の電源が入っていることを確認
プリンターの電源を入れ、プリンターが起動したことを確認
本製品のUSBポート2にプリンターをつなぐ

プリンターがつながっていることを確認する

①［情報ログ表示］→［システム情報］をクリック
②［プリンター］欄が［接続済］になっていることを確認
※［未接続］と表示されている場合は、以下をお試しください。
・プリンターが正しく起動していること
・しばらく時間をおいてから、再度確認する

プリンターバッファをクリアする

［システム］→［プリンターバッファークリア］をクリック
［実行］をクリック

プリンターやUPSを増設する

UPSをつなぐ

UPS警告を有効にする

UPSによるネットワークシャットダウン設定を有効にする

便利な使いかた

●UPS警告や定期的な再警告（1時間ごと）をメールで通知できます。定期通知設定
●停電から復旧した際に本製品を自動起動させられます。AC電源連動設定をする

UPSをつなぐ

UPSの電源を入れ、UPSが起動することを確認
本製品のUSBポートにUPSをつなぐ

UPSがつながっていることを確認する

①［情報ログ表示］→［システム情報］をクリック
②［UPS接続状態］が［正常］になっていることを確認
※［正常］と表示されていない場合は、それぞれ下のような状況が考えられます。
［未接続］［通信不能］→ UPSが本製品に正しく接続されていない
［バッテリー動作］→ 停電状態でUPSのバッテリーによる動作状態

ご注意

●本製品をUPSのバックアップ出力コンセントに、正しくつないでください。
●UPSと「つないだ後、取り外す」「取り外した後つなぐ」際は、「つなぐ」「取り外す」後30 秒以上間隔をあけてください。
●停電時、UPS のバッテリー残容量が約30%以下となった場合は、「停電後のシャットダウン」にて設定された時間よりも早くシャットダウンします。
●本製品は停電時のシャットダウンの際、UPSにシャットダウン信号を送ってシャットダウンします。UPSはシャットダウン信号を受信して数分後に電源出力コンセントの出力を停止しますので、次をお守りください。
・停電中には本製品の電源を手動で入れないでください。
・停電から復帰した場合でも、UPSがシャットダウン処理中の場合もあります。本製品の電源を入れるときは、UPSがシャットダウン処理から復帰しているかをご確認ください。

UPS警告を有効にする

本製品とUPSの接続状態を監視し、次の状態をランプやブザーでお知らせします。
・システム起動時に、UPSがつながれていない状態
・システム稼働中に、UPS接続ケーブルが抜けた状態

［システム］→［電源］→［UPS設定］をクリック
①［UPS警告］の［有効］を選ぶ

②必要に応じて、［停電後のシャットダウン］から時間を選ぶ
※1分、5分、10分から選べます。初期設定は10分です。

③［適用］を選ぶ

UPSによるネットワークシャットダウン設定を有効にする

本製品は、ネットワークシャットダウン対応機器です。
UPSをつなぐと、停電時には自動的にシャットダウンすることができます。
ひとつのUPSに複数のLAN DISKシリーズの電源をつないでいる環境において、ネットワークシャットダウン機能を設定すると、UPSとつないでいないLAN DISKシリーズも停電時にシャットダウンすることができます。（最大5台）

下の図例は、以下のように構成されています。

ネットワークシャットダウン対応機器のマスター
「UPS監視ケーブル(USB)」をつなぎ、UPSを監視しています。
停電時には、UPSからの信号を受けて、シャットダウンコマンドをネットワークシャットダウン対応機器のスレーブに送信します。

ネットワークシャットダウン対応機器のスレーブ
ネットワークシャットダウン対応機器のマスターとは、ハブを介してLANケーブルでつながっています。
停電時には、マスターからのシャットダウンコマンドを受けて、シャットダウンします。

ハブ
各ネットワークシャットダウン対応機器をLANケーブルでつなぎます。
停電時に各ネットワークシャットダウン対応機器が通信できるように、UPSから電源を取ってください。

UPS
各ネットワークシャットダウン対応機器とハブに電源を供給します。
停電時には、ネットワークシャットダウン対応機器のマスターに信号を送信します。
マスターからのシャットダウン信号を受けて、UPS自身もシャットダウンします。

ご注意

●ネットワークシャットダウン対応機器の情報については、弊社Webページをご覧ください。（一部機器は、ファームウェアの更新が必要です）
●停電時、各ネットワークシャットダウン対応機器が通信できないと、ネットワークシャットダウンは実行されません。ネットワーク経路上のすべてのネットワーク機器について、UPSによる電源保護をする必要があります。

［システム］→［電源］→［UPS設定］をクリック
①［ネットワークシャットダウン設定］を入力し、入力した行の［有効］にチェックをつける

②［適用］を選ぶ

有効	ネットワークシャットダウン設定を有効にします。
シャットダウンする LAN DISK名	停電時にシャットダウンする［LAN DISK名］（またはIPアドレス）を入力します。
管理者パスワード	シャットダウンするLAN DISKの管理者パスワードを入力します。

Active Directory にログオンする

Active Directoryへログオンする

Active Directoryが構築されたWindows ネットワークに本製品が参加できる機能です。Active Directory管理のユーザー情報、グループ情報を利用して本製品上の共有フォルダーにアクセス権限が設定できます。本製品へユーザー登録をおこなわずに済むので、ユーザー情報が一元管理できるほか、Active Directory管理下のユーザーが一度認証すれば同じActive Directory内の機器へ認証無しにアクセスできる一元認証機能が利用可能になります。

ご注意

●Active Directoryログオン機能は、ドメインユーザー数1000人、およびグループ数1000グループの環境で動作確認をおこなっております。それ以上の規模のドメインでは、本製品の応答が著しく遅くなったり、正常に動作できないことがあります。
●macOSでは利用できません。
●アクセス権を設定した共有フォルダーは、Active Directoryへ参加方法を切り替えると、本製品で設定していたユーザー、グループで利用できなくなります。また、参加方法を元に戻すと、ドメインモード（Active Directory）で設定したユーザー、グループでアクセス権を設定した共有フォルダーを利用できなくなります。そのため、各参加方法の切り替えをおこなう際は、あらかじめ共有フォルダーのアクセス権を無効( すべてのユーザーでアクセスできるよう) にしておくか、切り替え前にデータをバックアップしてください。

ドメインコントローラーとなっているパソコンの時刻と、本製品の日付と時刻の設定を合わせる
日付と時刻を設定する

ご注意

ドメインコントローラーの時刻と本製品の時刻が5分以上離れていると、ログオンに失敗します。
参加するドメインコントローラーの「ドメイン名（フルDNS名）」、「ドメイン名(NetBIOS名)」を確認し、メモする

ドメイン名の確認方法

「ドメイン名（フルDNS 名）」、「ドメイン名(NetBIOS 名)」はすでにActive Directory に参加しているパソコンから確認できます。（以下はWindows 7の例）
①［スタート］をクリックし、［コントロールパネル］を開きます。
②［システムとセキュリティ］→［システム］を開きます。
③［ドメイン］に表示されている文字列を確認します。
この文字列が「ドメイン名（フルDNS名）」になります。ここで「ドメイン名（フルDNS名）」が［domain.local］の場合は「ドメイン名(NetBIOS 名)」は「DOMAIN」となります。
参加するドメインコントローラーの「ドメインコントローラーの名前」を確認し、メモする

ドメインコントローラーの名前の確認方法

「ドメインコントローラー」の名前は、ドメインコントローラーから確認します。
①［管理ツール］→［Active Directoryユーザーとコンピューター］を開きます。
②左のツリー表示より、［Domain Controllers］をクリックし、右側に表示されるものが「ドメインコントローラーの名前」になります。
Administratorパスワードを変更する
※Active Directoryの仕様により、Administratorパスワードが1度も変更されていない場合、ログオンは失敗します。
本製品のLANポートにActive Directoryの構成されたネットワークへのLANケーブルを接続
本製品設定画面を開き、［ネットワーク］→［LAN1］→［IPv4］をクリック
①［IPアドレス］、［サブネットマスク］を設定
②共通設定の［設定方法］で［手動で設定する］を選ぶ
③［デフォルトゲートウェイ］、［DNSサーバー］を設定
④［適用］をクリック

IPアドレス、サブネットマスク、デフォルトゲートウェイ	ドメインコントローラーにアクセス可能な適切な値を設定してください。
DNSサーバー	ドメインコントローラーのIPアドレスを入力します。Active Directoryの名前解決がおこなえるDNSサーバーがドメインコントローラーと別のサーバーにて構築されている場合は、そのDNSサーバーのIPアドレスを入力します。

［ユーザー＆グループ］→［Microsoftネットワーク設定］をクリック
①Active Directoryについて設定
②［適用］をクリック

ドメイン名（NetBIOS名）	手順２でメモしたドメイン名(NetBIOS名)を入力します。
ドメイン名（フルDNS名）	手順２でメモしたドメイン名(フルDNS名)を入力します。
ドメインコントローラーの名前	手順３でメモしたドメインコントローラーの名前を入力します。
管理者名	Active DirectoryのAdministrator権限を持ったユーザー名を入力します。
管理者パスワード	［管理者名］で指定したユーザーのパスワードを入力します。
WINSサーバー	WINSサーバーがネットワーク内にある場合は、そのWINSサーバーのIPアドレスを入力します。

以上で、設定は完了です。
ユーザーやグループが取得されているかをご確認ください。（［ユーザー＆グループ］→［ユーザー］または［グループ］→［一覧］）

ご注意

●ログインに失敗する場合は、Active Directoryへの参加ができないをご覧ください。
●サーバーに本製品の名前と同じコンピューターがすでに登録されていた場合は、登録されているコンピューターをいったん削除し、再度手順１から設定してください。
●ドメインコントローラーにIPv6で接続する場合、本製品が参照するDNSサーバーにドメインコントローラーのIPv6 PTRレコード(逆引きレコード)を登録しておく必要があります。

本製品の動きを通知する

メール

メール基本設定

通知設定

メール基本設定

各種情報をメール送信するための設定をおこないます。本製品でメール通知機能を利用するには、メール基本設定が正しく設定されていることが必要です。

［システム］→［通知］→［メール］→［基本設定］をクリック
①基本設定項目を入力

②画面下の［適用］をクリック

SMTPサーバー	メール送信に利用する SMTPサーバーを設定します。プロバイダーや会社から指定されたサーバー名を入力してください。
SMTPポート	メール送信に利用するTCPポート番号を指定します。（初期値：25）ご利用のプロバイダがセキュリティ上の理由で25番ポートでのメール送信を遮断している場合は、適切な番号に変更してください。
SSL暗号化通信	SSL暗号化通信の有効/無効を設定します。［有効］に設定すると、SMTPSでメールを送信します。（［無効］の場合はSMTP）
差出人メールアドレス	送信するメールアドレスの差出人を設定することができます。送信メールサーバーが差出人チェックを実行している場合や、どこから送られてきているのかを明確にしたい場合などに設定します。
メールエンコード	送信するメールのエンコードを選択します。受信するメーラーの設定に合わせてください。
認証	指定するSMTPサーバーがサポートしている認証方式を設定してください。
	認証なし	設定はありません。
	POP before SMTP	POPサーバー、POPポート、ユーザー名、パスワードを入力します。
	SMTP AUTH(PLAIN)	ユーザー名、パスワードを入力します。
	SMTP AUTH(LOGIN)	ユーザー名、パスワードを入力します。
	SMTP AUTH(CRAM-MDS)	ユーザー名、パスワードを入力します。

Gmailを利用する場合

次の本製品とGmail の設定をおこなってください。
●Gmailのアカウント設定
※次の手順は2015年6月時点のものです。最新の各手順はGmailのヘルプをご覧ください。
次の設定1または2のどちらかを設定します。
・設定1：［安全性の低いアプリの許可］を有効に設定
Googleアカウントでログイン後、［アカウント情報］の［ログインとセキュリティ］から、［接続済みのアプリとサイト］の［安全性の低いアプリの許可］を有効にします。
・設定2：2段階認証プロセスを設定
※2段階認証プロセスを設定すると、他のGoogleアプリ用のパスワードの生成や設定など更に作業が必要になる場合があります。
①Googleアカウントでログイン後、［アカウント情報］の［Googleへのログイン］から、［パスワードとログイン方法］の［2段階認証プロセス］を有効に設定します。
②Googleアカウントでログイン後、［アカウント情報］の［Googleへのログイン］から、［パスワードとログイン方法］の［アプリのパスワード］で、本製品用のパスワードを生成します。

▼本製品のメール基本設定

SMTPサーバー	smtp.gmail.com
SMTPポート	587
SSL暗号化通信	有効
差出人メールアドレス	任意のメールアドレス（通常はGmail のメールアドレス） ※送信されたメールのFrom: はGmailのメールアドレスになります。
メールエンコード	UTF-8またはISO-2022JP
認証	SMTP AUTH(PLAIN) またはSMTP AUTH(LOGIN)
	ユーザー名	Googleアカウントのユーザー名
	パスワード	Googleアカウントのパスワード (2段階認証の場合、接続用に生成したパスワード)

通知設定

通知をするイベントを設定します。
メール通知イベントについては、ログ・お知らせ一覧を確認してください。また、本製品でメール通知機能を利用するには、メール基本設定が正しく設定されていることが必要です。

［システム］→［通知］→［メール］→［通知設定］をクリック
①設定項目を入力

②［適用］をクリック

有効	チェックをつけると、エラー発生時および定期通知時に、メールを送信します。
メールアドレス	送信先のメールアドレスを入力します。
詳細設定	チェックすると、［メール基本設定］の内容と同じ設定項目を設定できます。この設定は、［メール基本設定］より優先されます。（宛先によって異なる設定が必要な場合に使います） ※設定を変更したい項目のみ設定してください。空白項目は、［メール基本設定］のものとなります。
通知項目	チェックを付けた項目に該当するイベントが発生した場合、メールによる通知をおこないます。以下の【送信されるメールについて】をご覧ください。
テストメール送信	クリックするとテストメールが送信されます。

ご注意

[ボリューム使用量警告]と[使用量制限警告]は定期通知設定の「定期通知」を有効にしないとメール通知されません。[定期レポート]は定期レポート設定の「定期レポート」を有効にしないとメール通知されません。

送信されるメールについて

通知項目により以下の内容のメールが送信されます。

通知項目	メール内容「本文例」
システムイベント	システムログのカテゴリーが次のもの以外で、メール送信対象のログが記録される際に送信されます。・バックアップ　・データコピー　・クイックコピー　・レプリケーション　・ログ　・温度　・FAN　・ディスク　　・ロックキー　・ボリューム　　・ボリューム使用量　・使用量制限　・UPS 「2015/11/06 23:00:11 新しいパッケージが公開されています。」
システムログ	機器のシャットダウン・再起動時、およびシステムログの内部記録サイズが一定以上となった際に、それまでに記録されているシステムログの最新分の内容が送信されます。「2015/10/26 06:31:18 情報:LAN1:LAN1 がリンクしました。」
アクセスログ	機器のシャットダウン・再起動時、およびアクセスログの内部記録サイズが一定以上となった際に、それまでに記録されているアクセスログの最新分の内容が送信されます。「2014-02-26 11:59:46 shingoy 1001-1617A(172.16.93.70): connect(ok): 開発部開発部」
バックアップ・データコピー	システムログのカテゴリーが「バックアップ」「データコピー」「クイックコピー」「レプリケーション」のいずれかで、メール送信対象のログが記録される際に送信されます。「2015/11/06 23:00:11 週次バックアップの差分バックアップを開始しました。
温度・FANエラー	システムログのカテゴリーが「温度・FAN」で、メール送信対象のログが記録される際に送信されます。「2015/11/12 13:38:00 装置温度が異常です。装置の設置環境を見直してください。システムを強制終了します。」
定期レポート	機器であらかじめ設定したタイミングで定期的に送信されます。「ボリューム使用量レポート内蔵ボリューム: 全容量 : 11158 GB ( 11981608009728 byte ) 使用量 : 0 GB ( 673304576 byte ) 0.0％ユーザー: gx620: 制限設定値 : - GB 使用量 : 0.0 GB ( -％ ) グループ: gx620_G: 制限設定値 : - GB 使用量 : 0.0 GB ( -％ ) フォルダー: disk1: 制限設定値 : - GB 使用量 : 0.0 GB ( -％ )」
UPS警告	システムログのカテゴリーが「UPS」で、メール送信対象のログが記録される際に送信されます。「2015/11/12 13:38:00 UPS が接続されていません。」
ディスク情報	システムログのカテゴリーが「ディスク」「ロックキー」「ボリューム」のいずれかで、メール送信対象のログが記録される際に送信されます。「2015/11/12 13:38:00 内蔵ディスク1 が故障しました。交換してください。」
ボリューム使用量警告	システムログのカテゴリーが「ボリューム使用量」で、メール送信対象のログが記録される際に送信されます。「2015/11/12 13:38:00 内蔵ボリュームの使用率が90％を超えました。」
使用量制限警告	システムログのカテゴリーが「使用量制限」で、メール送信対象のログが記録される際に送信されます。「2015/11/12 13:38:00 使用量制限の警告使用率90％を超えました。」

本製品の動きを通知する

定期通知

対象として設定した項目について定期的に状態を確認する機能です。

［システム］→［通知］→［定期通知］をクリック
①［有効］を選ぶ

②定期通知項目を設定

③［適用］をクリック

有効	チェックをつけると、エラー発生時および定期通知時に、メールを送信します。
通知項目	チェックをつけた項目に該当するエラーが発生している場合、1時間ごとにブザー、ランプ、メールによる再通知をおこないます。エラーを解決すると警告は止まります。エラー内容は、ログ・お知らせ一覧を確認してください。

▼定期通知項目

UPS	警告UPSの状態を確認
ディスクエラー	ディスクエラーの状態を確認
ボリューム使用量警告	ボリューム使用量が設定した値に達したかどうかを確認
使用量制限警告	使用量制限が設定した値に達したかどうかを確認

本製品の動きを通知する

定期レポート

指定日時にレポートメールを送信する機能です。

［システム］→［通知］→［定期レポート］をクリック
①［有効］を選ぶ

②レポート送信する曜日と時刻を設定

③［適用］をクリック

送信されるメールの内容

メール本文は以下の部分から構成されます。
・内蔵ボリュームの合計容量・使用量
・ユーザーごとの使用量制限設定・使用量
・グループごとの使用量制限設定・使用量
・共有フォルダーごとの使用量制限設定・使用量
※ユーザー・グループ・共有フォルダーの各使用量制限設定をしていない場合は、その部分の使用量は0になります。

本製品の動きを通知する

SNMP

SNMPトラップを有効にする

SNMPトラップ機能

SNMPトラップを有効にする

［システム］→［通知］→［SNMP］をクリック
①［有効］を選ぶ

②項目を設定

③［適用］をクリック

ポート番号	ポート番号を入力します。
送信先ホスト	IPv4アドレス、IPv6アドレス、コンピューター名のいずれかを入力します。

SNMPトラップ機能

SNMPトラップ機能を有効にした場合、お知らせに表示される「エラー」や「警告」の状態が発生すると、以下内容のSNMPトラップが送信されます。

バージョン	2c
コミュニティ	public
トラップOID	1.3.6.1.4.1.4615.8.1.2.1

上記トラップには、メッセージコードと追加情報が付加されます。

メッセージコード

OID	1.3.6.1.4.1.4615.8.1.1.1.1
型	INTEGER(整数値)
値	お知らせに表示されるメッセージに対応するメッセージコード

追加情報

OID	1.3.6.1.4.1.4615.8.1.1.1.2
型	STRING(文字列)
値	お知らせメッセージに埋め込まれる追加情報(エンコード:UTF-8) 追加情報がない場合は、空文字となる。

メッセージコード・追加情報とお知らせに表示されるメッセージの対応は、ログ・お知らせ一覧をご覧ください。追加情報は「ログ・お知らせ一覧」のメッセージの％sに埋め込まれる情報です。
SNMP MIB情報ダウンロード（zip形式：1.57KB）

本製品の動きを通知する

NarSuS

この項目は、お使いの製品とは関連がない内容です。

NarSuSに本製品の状態を通知します。
NarSuSのWebページで情報を見たり、トラブル発生情報をNarSuSからメールで受けとることができます。

（この機能は、出荷時設定で有効です。そのままご利用いただけます）

NarSuS通知を有効にする

［システム］→［通知］→［NarSuS］をクリック
①［有効］を選ぶ

②［適用］をクリック

NarSuSで通知される内容については、ログ・お知らせ一覧をご覧ください。

本製品の動きを通知する

クラウド通知イベント通知

内蔵ドライブに問題があった場合などに、アプリから通知する機能です。
エラー通知機能（ブザー／メール通知／NarSuS※対応製品のみ）の選択肢の一つとして問題早期解決にお役立てください。

クラウド通知を有効にする前に

事前にRemote Link 3 パッケージをNASに追加し、LAN DISK CONNECTまたは、Remote Link FilesからNASへアクセスできるところまで設定する必要があります。次の手順にて設定を行ってください。

① パッケージ取扱説明書をご覧になり、Remote Link 3パッケージを追加する

② パッケージ取扱説明書をご覧になり、Remote Link 3の設定をおこなう

③ Remote Link Files からNAS へアクセスする
アプリの設定方法、通知内容の表示方法については、それぞれのアプリのマニュアルでご確認ください。

※ アプリは最新バージョンのものをご利用ください。

⇒ LAN DISK CONNECT

⇒ Remote Link Files

［システム］→［通知］→［クラウド通知イベント通知］をクリック
①［有効］を選ぶ

②［適用］をクリック

通知される内容については、ログ・お知らせ一覧をご覧ください。

資料

動作環境/ハードウェア仕様

動作環境/ハードウェア仕様については、弊社Webページをご覧ください。

https://www.iodata.jp/product/nas/personal/hdl-aa/spec.htm https://www.iodata.jp/product/nas/general/hdl-aaw/spec.htm https://www.iodata.jp/product/nas/personal/hdl2-aa/spec.htm https://www.iodata.jp/product/nas/general/hdl2-aaw/spec.htm https://www.iodata.jp/product/nas/general/hdl2-x/spec.htm https://www.iodata.jp/product/nas/general/hdl4-x/spec.htm

オプションHDD

以下の弊社Webページをご確認ください。

https://www.iodata.jp/pio/io/nas/landisk/nas_hdd.htm

対応外付け機器

動作確認済み機器については、以下の弊社Webページの製品情報をご覧ください。

●USB HDD
https://www.iodata.jp/pio/io/nas/landisk/hdd.htm

●USB 機器・プリンター
https://www.iodata.jp/pio/io/nas/landisk/function.htm

●UPS
https://www.iodata.jp/pio/io/nas/landisk/ups.htm

資料

各部の名称

①ランプ	ランプ･ブザーの状態をご覧ください
②ファン	冷却用です。ふさがないでください。
③電源ボタン	本製品の電源を入/切します。電源を入れる、切るまた、エラー発生時にブザーが鳴りつづけている時に押すと、ブザーを停止します。
④RESETボタン	本製品のIPアドレスと管理者パスワードのみを出荷時設定に戻します。IP アドレス、管理者パスワードのみを出荷時設定に戻す
⑤USBポート２	USB機器を接続します。（USB 3.0）
⑥USBポート１	USB機器を接続します。（USB 2.0）クイックコピーで使用します。本製品の暗号化機能で使用します。
⑦LANポート	LANケーブルでルーターと接続します。
⑧Link/Actランプ	点灯	Link状態
	点滅	Act状態
⑨Link Speedランプ	橙点灯	1000BASE-Tで接続中
	緑点灯	100BASE-TXで接続中
	消灯	10BASE-Tで接続中
⑩電源コネクター	添付のACアダプターをつなぎます。
⑪ケンジントンセキュリティスロット	盗難対策にケンジントン製ロックを取り付けられます。
⑫ケーブルフック	ACアダプターの抜け防止用です。引っ掛けて使用します。

前面

①HDD1/2 ランプ	緑点灯	内蔵ディスク正常認識時
	赤点灯	内蔵ディスクエラー時
	消　灯	内蔵ディスク未接続時
②電源ランプ	ランプ･ブザーの状態をご覧ください。
③USBポート1	USB機器を接続します。（USB 2.0）クイックコピーで使用します。本製品の暗号化機能で使用します。

背面

①ケンジントンセキュリティスロット	盗難対策にケンジントン製ロックを取り付けられます。内蔵ディスクも守ります。
②ケンジントンセキュリティスロット	盗難対策にケンジントン製ロックを取り付けられます。
③ファン	冷却用です。ふさがないでください。
④電源ボタン	本製品の電源を入/切します。電源を入れる、切るまた、エラー発生時にブザーが鳴りつづけている時に押すと、ブザーを停止します。
⑤RESETボタン	本製品のIPアドレスと管理者パスワードのみを出荷時設定に戻します。IP アドレス、管理者パスワードのみを出荷時設定に戻す
⑥USBポート2	USB機器を接続します。（USB 2.0）
⑦USBポート3	USB機器を接続します。（USB 3.0）
⑧LANポート	LANケーブルでルーターと接続します。ランプが2つ搭載されています。上のランプは「Link Speedランプ」といい、橙点灯は1000BASE-T接続、緑点灯は100BASE-TX接続、消灯は10BASE-T接続を示します。下のランプは「Link/Actランプ」といい、点灯はLink状態、点滅はAct状態を示します。
⑨電源コネクター	添付のACアダプターをつなぎます。
⑩ケーブルフック	ACアダプターの抜け防止用です。引っ掛けて使用します。

前面

①FUNC.ボタン	クイックコピー機能を実行する際に押します。また、エラー発生時にブザーが鳴りつづけている時に押すと、ブザーを停止します。
②POWERボタン	本製品の電源を入/切します。電源を入れる、切る
③USBポート1	増設用ハードディスクなどをつなぎます。（USB 2.0）クイックコピーで使用します。本製品の暗号化機能で使用します。
④POWERランプ	本製品の状態を示します。ランプ･ブザーの状態をご覧ください。
⑤STATUSランプ	本製品の状態を示します。ランプ･ブザーの状態をご覧ください。
⑥HDD1	カートリッジを接続します。脱着レバーは、カートリッジを取り出す際に利用します。
⑦HDD2	カートリッジを接続します。脱着レバーは、カートリッジを取り出す際に利用します。
⑧HDD1ランプ ⑨HDD2ランプ	青点灯	内蔵ディスク正常認識時
	青点滅	内蔵ディスクアクセス時
	赤点灯	内蔵ディスクエラー時
	消　灯	内蔵ディスク未接続時

背面

①ファン	冷却用ファンです。ふさがないでください。
②ケンジントンセキュリティスロット	盗難対策にケンジントン製ロックを取り付けられます。
③RESETスイッチ	本製品のIPアドレスと管理者パスワードだけを出荷時設定に戻します。IP アドレス、管理者パスワードのみを出荷時設定に戻す
④HDMIコネクター	使用しません。
⑤USBポート4	増設用ハードディスクなどをつなぎます。（USB 3.0/2.0）
⑥USBポート3
⑦USBポート2	増設用ハードディスクなどをつなぎます。（USB 2.0）
⑧LANポート1	添付のLAN ケーブルをつなぎます。
⑨LANポート2
⑩DC-IN	添付のACアダプターをつなぎます。
⑪100/10ランプ	橙点灯	100BASE-TX/10BASE-T で LINK 中
	橙点滅	100BASE-TX/10BASE-T でデータを送受信中
	消　灯	100BASE-TX/10BASE-T では未接続
⑫1000ランプ	黄緑点灯	1000BASE-T で LINK 中
	黄緑点滅	1000BASE-T でデータを送受信中
	消　　灯	1000BASE-T では未接続

前面

①FUNC.ボタン	クイックコピー機能を実行する際に押します。また、エラー発生時にブザーが鳴りつづけている時に押すと、ブザーを停止します。
②POWERボタン	本製品の電源を入/切します。電源を入れる、切る
③USBポート1	増設用ハードディスクなどをつなぎます。（USB 2.0）クイックコピーで使用します。本製品の暗号化機能で使用します。
④POWERランプ	本製品の状態を示します。ランプ･ブザーの状態をご覧ください。
⑤STATUSランプ	本製品の状態を示します。ランプ･ブザーの状態をご覧ください。
⑥HDD1	カートリッジを接続します。脱着レバーは、カートリッジを取り出す際に利用します。
⑦HDD2
⑧HDD3
⑨HDD4
⑩HDD1ランプ ⑪HDD2ランプ ⑫HDD3ランプ ⑬HDD4ランプ	青点灯	内蔵ディスク正常認識時
	青点滅	内蔵ディスクアクセス時
	赤点灯	内蔵ディスクエラー時
	消　灯	内蔵ディスク未接続時

背面

①ファン	冷却用ファンです。ふさがないでください。
②ケンジントンセキュリティスロット	盗難対策にケンジントン製ロックを取り付けられます。
③RESETスイッチ	本製品のIPアドレスと管理者パスワードだけを出荷時設定に戻します。IP アドレス、管理者パスワードのみを出荷時設定に戻す
④HDMIコネクター	使用しません。
⑤USBポート4	増設用ハードディスクなどをつなぎます。（USB 3.0/2.0）
⑥USBポート3
⑦USBポート2	増設用ハードディスクなどをつなぎます。（USB 2.0）
⑧LANポート1	添付のLAN ケーブルをつなぎます。
⑨LANポート2
⑩DC-IN	添付のACアダプターをつなぎます。
⑪100/10ランプ	橙点灯	100BASE-TX/10BASE-T で LINK 中
	橙点滅	100BASE-TX/10BASE-T でデータを送受信中
	消　灯	100BASE-TX/10BASE-T では未接続
⑫1000ランプ	黄緑点灯	1000BASE-T で LINK 中
	黄緑点滅	1000BASE-T でデータを送受信中
	消　　灯	1000BASE-T では未接続

資料

ランプ・ブザーの状態

ランプの表示

緑点灯	正常に使用可能な状態であることを示します。
緑点滅	システム処理中を示します。
赤点灯	USB HDDの接続失敗など、警告レベルのお知らせがあることを示します。
赤点滅	本製品にとって重大な問題、エラーレベルのお知らせがあることを示します。
消　灯	本製品の電源が入っていないことを示します。

電源ランプ	緑点灯	正常に使用可能な状態であることを示します。
	緑点滅	システム処理中を示します。
	赤点灯	USB HDDの接続失敗など、警告レベルのお知らせがあることを示します。
	赤点滅	本製品にとって重大な問題、エラーレベルのお知らせがあることを示します。
	消　灯	本製品の電源が入っていないことを示します。
HDDランプ	緑点灯	正常状態であることを示します。
	赤点灯	本製品はRAID 崩壊しているが、該当HDD は正常であることを示します。
	赤点滅	該当HDD が故障していることを示します。
	消　灯	該当HDDが未接続であることを示します。

POWERランプ	消　灯	コンセントにつないでいないことを示します。
	赤点灯	電源は切ですが、コンセントにつないでいることを示します。
	緑点灯	電源は入であることを示します。
STATUSランプ	緑点灯	正常状態を示します。
	緑点滅	システム処理中を示します。
	赤点灯	警告レベルのお知らせがある状態を示します。
	赤点滅	エラーレベルのお知らせがある状態を示します。
HDDランプ	青点灯	正常状態であることを示します。
	青点滅	正常状態で、該当HDDにアクセスしていることを示します。
	赤点灯	本製品はRAID 崩壊しているが、該当HDD は正常であることを示します。
	赤点滅	該当HDD が故障していることを示します。
	消　灯	該当HDDが未接続であることを示します。

ブザーによる状態通知

「ピー」１回鳴る	◆ 正常に起動した ◆ 内蔵ディスクやカートリッジやUSB HDD を正常に取り付けた ◆ クイックコピー/ ボリューム設定変更/ などに成功した
「ピー」３回鳴る	◆ ルーターなどのDHCPサーバーからIPアドレスを取得できなかったルーターなどDHCPサーバーを設置するか、IPアドレスを固定する必要がある ◆ 内蔵ディスクカートリッジを取り付けたが、問題があった故障や容量不足 ◆ USB HDDを取り付けたが、問題があった。故障や容量不足、フォーマット形式に対応していないまた、拡張ボリュームモードやミラーリングモードでは、USB HDDにデータが入っている ◆ 対応していないデジタルカメラやメモリーをつないだ（クイックコピーモード） ◆ クイックコピーに失敗したログを確認 ◆ 設定変更/操作に失敗した
「ピッ」３回鳴る	フォーマット/チェックディスク/バックアップ/ クイックコピーが正常終了した
「ピッ、ピッ」と鳴り続く	RAID の構成に問題が発生している（内蔵ディスクカートリッジの故障など）
「ピーポー」と鳴り続く	RAID が崩壊した（内蔵ディスクカートリッジの故障など）
「ドレミ」と鳴り続く	UPSが接続されていない/停電状態（UPS警告が有効）
「ピピッ」と鳴り続く	警告対象が、使用量制限値に達した（使用量警告が有効）

鳴り続いているブザーを止める

電源ボタンを押してください。

※ 電源ボタンを押し続けると、電源が切れてしまいます。ご注意ください。

FUNC.ボタンを押してください。

資料

出荷時設定一覧

▼カテゴリ：ネットワーク

設定項目			初期設定内容	備考
IPv4	LAN1	IPアドレス設定方式	自動で取得する（DHCP）	-
		IPv4	LAN1	IPアドレス設定方式	自動で取得する（DHCP）	-
				IPアドレス	（設定なし）	DHCPサーバーから取得（取得不可の場合、192.168.0.200）
				サブネットマスク	（設定なし）	DHCPサーバーから取得
				フレームサイズ	1500	-
	Wake On LAN			有効	-
	LAN2		IPアドレス設定方式	自動で取得する（DHCP）	-
			IPアドレス	（設定なし）	DHCPサーバーから取得（取得不可の場合、192.168.0.200）
サブネットマスク			（設定なし）	DHCPサーバーから取得
フレームサイズ			1500	-
Wake On LAN			有効	-
共通設定	設定方法		自動で取得する（DHCP）	-
	デフォルトゲートウェイ		（設定なし）	DHCPサーバーから取得
	DNSサーバー		（設定なし）	DHCPサーバーから取得
IPv6	LAN1	IPアドレス設定方式	無効	-
		IPv6	LAN1	IPアドレス設定方式	無効	-
				IPアドレス	（設定なし）	-
				プレフィックス長	（設定なし）	入力補助のため「64」と表示される
				フレームサイズ	1500	-
	Wake On LAN			有効	-
	LAN2		IPアドレス設定方式	無効	-
			IPアドレス	（設定なし）	-
プレフィックス長			（設定なし）	入力補助のため「64」と表示される
フレームサイズ			1500	-
Wake On LAN			有効	-
共通設定	設定方法		自動で取得する	-
	デフォルトゲートウェイ		（設定なし）	DHCPサーバーから取得
	DNSサーバー		（設定なし）	DHCPサーバーから取得
プロキシ設定		プロキシ	使用しない	-

▼カテゴリ：共有

設定項目			初期設定内容	備考
フォルダー	disk1	コメント	HDL-AA share	-
		フォルダー	disk1	コメント	HDL-AA share	-
				フォルダー	disk1	コメント	HDL-X share	-
	基本設定					Microsoftネットワーク共有	-
	詳細アクセス権		有効			-
	usb1		コメント		HDL-AAX USB share	-
			基本設定		Microsoftネットワーク共有	-
			詳細アクセス権		有効	-
	usb2		コメント		HDL-AAX USB share	-
基本設定			Microsoftネットワーク共有		-
詳細アクセス権			有効		-
usb3	コメント		HDL-AAX USB share		-
	基本設定		Microsoftネットワーク共有		-
	詳細アクセス権	有効	-
usb4	コメント	HDL-AAX USB share	-
	基本設定	Microsoftネットワーク共有	-
	詳細アクセス権	有効	-
方式	Microsoftネットワーク共有設定	Microsoftネットワーク	有効	-
方式	SMBプロトコル	-	SMB1,SMB2,SMB3を使用する	-

▼カテゴリ：ユーザー＆グループ

設定項目		初期設定内容	備考
ユーザー		登録済みユーザーなし	-
グループ		登録済みグループなし	-
Microsoftネットワーク設定	設定方法	ワークグループ	-
	ワークグループ名	WORKGROUP	-
	WINSサーバー	（設定なし）	-

▼カテゴリ：ボリューム

設定項目			初期設定内容	備考
内蔵	フォーマット	RAIDモード	単一ドライブ拡張ボリューム	-
		暗号化	無効	-
	アクティブリペア	スケジュール機能	有効	-
		曜日（毎月最初）	土	-
		時刻	0：00	-
usb1	ポートモード		クイックコピー	-
	クイックコピー共有		disk1	-
usb2	ポートモード		共有	-
usb3	ポートモード		共有	-
usb4	ポートモード		共有	-
ロックキー	キーサーバー機能		無効	-
	キーサーバー1ホスト		（設定なし）	-
	キーサーバー1ポート		（設定なし）	入力補助のため「51056」と表示される
	キーサーバー2ホスト		（設定なし）	-
	キーサーバー2ポート		（設定なし）	入力補助のため「51056」と表示される

▼カテゴリ：サービス

設定項目	初期設定内容	備考
使用量制限	無効	-
UPS警告	無効	-
ファームウェア自動更新	有効	-
ファームウェア更新通知	有効	-
SNMPトラップ	未設定	-
NarSuS	未設定	-
アクセスログ	無効	-
Microsoftネットワーク	有効	-

▼カテゴリ：データバックアップ

設定項目	初期設定内容	備考
バックアップ	ジョブなし	-
データコピー	ジョブなし	-

▼カテゴリ：システム－名前設定

設定項目	初期設定内容	備考
LAN DISKの名前	landisk-****(****は製品のLAN1ポートのMACアドレス下6桁が表示される)	-
LAN DISKの説明	HDL-AA series	-
LAN DISKの設置場所	（設定なし）	-

▼カテゴリ：システム－時刻設定

設定項目	初期設定内容	備考
時刻設定	同期	-
NTPサーバー	ntp.nict.jp	-
同期のタイミング	起動時	-

▼カテゴリ：システム－管理者設定

設定項目	初期設定内容	備考
パスワード	（設定なし）	-
メール	（設定なし）	-
ログインタイムアウト時間	10分	-

▼カテゴリ：システム－電源

設定項目			初期設定内容	備考
電源	スケジュール設定	起動・終了設定	（設定なし）	-
	AC電源連動設定	AC電源連動設定	無効	-
	UPS設定	UPS警告	無効	-
		停電後のシャットダウン	10分	-
		ネットワークシャットダウン設定	（設定なし）	-
	省電力設定	時間設定	30分	-
		内蔵ディスク	有効	-
		USBxボリューム	有効	-

▼カテゴリ：システム－ボタン

設定項目		初期設定内容	備考
リセットボタン設定	リセットボタン	有効	-

▼カテゴリ：システム－ランプ設定

設定項目		初期設定内容	備考
ランプ設定	LEDの明るさ	明	-

▼カテゴリ：システム－通知

設定項目			初期設定内容	備考
NarSuS		NarSuS	無効	-
定期通知	定期通知		有効	-
	定期通知項目	UPS警告	有効	-
		ディスクエラー	有効	-
		ボリューム使用量警告	無効	-
		使用量制限警告	無効	-
定期レポート		定期レポート	無効	-
		曜日	（設定なし）	-
		時刻	（設定なし）	-
メール	基本設定	SMTPサーバー	（設定なし）	-
		SMTPポート	25	-
		SSL暗号化通信	無効	-
		差出人メールアドレス	（設定なし）	-
		メールエンコード	ISO-2022-JP	-
		認証	認証なし	-
	通知設定		登録済みメールアドレスなし	-
SNMP		SNMPトラップ	無効	-
		ポート番号	162	-
		送信先ホスト	（設定なし）	-

▼カテゴリ：システム－パッケージ

設定項目		初期設定内容	備考
自動更新設定	自動更新	有効	-
自動更新設定	時刻	２～４のいずれか	-
更新通知設定	更新通知	有効	-
	インストール済みパッケージのみ	有効	-
	時刻	２～４のいずれか	-

▼カテゴリ：システム－ファームウェア

設定項目		初期設定内容	備考
自動更新設定	自動更新	有効	-
自動更新設定	時刻	２～４のいずれか	-
更新通知設定	更新通知	有効	-
更新通知設定	時刻	２～４のいずれか	-

資料

文字制限一覧

各設定項目の文字制限

項目によって、文字数や文字種（半角、全角）、文字列に制限があります。

● 文字数
最小：1　　最大：20

● 使える文字
半角：○（制限1）　　全角：×

グループ名

● 文字数
最小：1　　最大：20

● 使える文字
半角：○（制限2）　　全角：×

※ 以下の文字列は使えません。
・ハイフンから始まる文字列
・数字だけの文字列
・既存のグループ名と大文字小文字のみが異なる文字列

共有フォルダー

● 文字数
最小：1　　最大：半角27、全角9

● 使える文字
半角：○（制限4）　　全角：○

※ 以下の文字列は使えません。
・ドル記号で終わる文字列
・半角スペースで始まる文字列
・半角スペースで終わる文字列
・半角スペースが連続する文字列
・# で始まる文字列

● 文字数
最小：1　　最大：20

● 使える文字
半角：○（制限3）　　全角：×

ドメイン管理者パスワード

● 文字数
最小：0　　最大：20

● 使える文字
半角：○（制限1）　　全角：×

ドメインコントローラーの名前

● 文字数
最小：1　　最大：155

● 使える文字
半角：○（制限3）　　全角：×

※ ピリオドで区切られた各フィールドが64文字以上の文字列は使えません。

メール基本設定・メールアドレス

● 文字数
最小：5　　最大：50

● 使える文字
半角：○（制限5）　　全角：×

※ 以下の文字列は使えません。
・記号で始まる文字列
・記号で終わる文字列
・@ の後ろにピリオドが含まれない文字列

メール基本設定- 認証設定（ユーザー名）

● 文字数
最小：1　　最大：155

● 使える文字
半角：○　　全角：○

メール基本設定- 認証設定（パスワード）

● 文字数
最小：0　　最大：20

● 使える文字
半角：○　　全角：○

各設定項目の文字制限

共有フォルダーに保存できるファイル名、フォルダー名には以下の制限があります。

・半角255 文字（全角85 文字）までとなります。

※ 使う文字種によっては上記の数値よりも少なくなる場合があります。

・使える名前は、クライアントOS により制限されます。

※ 特にWindowsとmacOSが混在した環境でお使いの場合、macOSから「\/:*?"<>|」を使った名前を作成しないことを推奨します。

資料

ログ・お知らせ一覧

※ レベルが「情報」のメッセージは、メッセージコードがシステムログに表示されません。

※ SNMPトラップで送信されるメッセージコードには"-"は含まれません。

※ メール通知、NarSuS、SNMPトラップは、[システム]→[通知]で有効に設定されている場合のみ通知されます。

※ 本製品で現在使用しないメッセージも含まれています。ご承知おきください。

すべて

お知らせ表示

メール通知

NarSuS通知

SNMPトラップ

イベント通知

▼カテゴリー:名前設定

200-0000

レベル：情報

メッセージ：
設定を変更しました。

説明：
名前設定の設定変更が正常に完了した。

通知：なし

203-0000

レベル：警告

メッセージ：
システムが処理中です。しばらく待ってからもう一度操作をやり直してください。

説明：
他の処理中のため、指定された処理を行えなかった。

通知：なし

204-0000

レベル：警告

400-0000

レベル：情報

メッセージ：
設定を変更しました。

説明：
ネットワークの設定変更が正常に完了した。

通知：なし

403-0000

レベル：警告

メッセージ：
システムが処理中です。しばらく待ってからもう一度操作をやり直してください。

説明：
他の処理中のため、指定された処理を行えなかった。

通知：なし

404-0000

レベル：警告

メッセージ：
設定変更に失敗しました。

説明：
ネットワークの設定変更に失敗した。

通知：なし

▼カテゴリー:LAN1

500-0000

レベル：情報

メッセージ：
LAN1 - DHCP成功 - アドレス : <IPアドレス> 更新間隔: <有効時間> 秒

説明：
DHCPサーバーからのIPアドレスの取得に成功した。

通知：SNMP

500-0001

レベル：情報

メッセージ：
LAN1がリンクしました。

説明：
ネットワークに接続された。

通知：SNMP

508-0000

レベル：警告

メッセージ：
LAN1がリンクしていません。

説明：
ネットワークから切断された。

通知：お知らせ、SNMP

509-0000

レベル：警告

メッセージ：
LAN1 - DHCP失敗 - アドレス : <IPアドレス>

説明：
DHCPサーバーからのIPアドレスの取得に失敗したため、IPアドレスを一時的に割り当てた。

通知：お知らせ、SNMP

▼カテゴリー:LAN2

600-0000

レベル：情報

メッセージ：
LAN2 - DHCP成功 - アドレス : <IPアドレス> 更新間隔: <有効時間> 秒

説明：
DHCPサーバーからのIPアドレスの取得に成功した。

通知：SNMP

600-0001

レベル：情報

メッセージ：
LAN2がリンクしました。

説明：
ネットワークに接続された。

通知：SNMP

608-0000

レベル：警告

メッセージ：
LAN2がリンクしていません。

説明：
ネットワークから切断された。

通知：お知らせ、SNMP

609-0000

レベル：警告

メッセージ：
LAN2 - DHCP失敗 - アドレス : <IPアドレス>

説明：
DHCPサーバーからのIPアドレスの取得に失敗したため、IPアドレスを一時的に割り当てた。

通知：お知らせ、SNMP

▼カテゴリー:管理者

700-0000

レベル：情報

メッセージ：
管理者情報を変更しました。

説明：
管理者情報の設定変更が正常に完了した。

通知：なし

703-0000

レベル：警告

メッセージ：
システムが処理中です。しばらく待ってからもう一度操作をやり直してください。

説明：
他の処理中のため、指定された処理を行えなかった。

通知：なし

704-0000

レベル：警告

レベル：警告

レベル：警告

レベル：警告

1200-0000

レベル：情報

メッセージ：
内蔵ボリュームの使用率は正常値です。

説明：
ボリューム使用量の使用率が警告値を超えていない。

通知：NarSuS、SNMP

1204-0000

レベル：警告

メッセージ：
セキュリティロックモードのため情報取得できませんでした。

説明：
セキュリティロックモードのため使用量を取得できなかった。

通知：お知らせ、メール、SNMP

1204-0001

レベル：エラー

メッセージ：
内蔵ボリュームの使用率を取得できません。異常がないかボリューム情報を確認してください。

説明：
何らかの異常状態のため内蔵ボリュームの使用率を取得できなかった。

通知：お知らせ、メール、NarSuS、SNMP

1204-0002

レベル：警告

メッセージ：
RAID崩壊状態のため情報取得できませんでした。

説明：
RAID崩壊状態のため使用量を取得できなかった。

通知：お知らせ、メール、SNMP

1210-0000

レベル：エラー

メッセージ：
内蔵ボリュームの使用率が<警告使用率>％を超えました。

説明：
内蔵ボリュームの使用率が警告値を超えた。

通知：お知らせ、メール、NarSuS、SNMP、イベント通知(管理者)、イベント通知(管理者以外)

▼カテゴリー:Microsoftネットワーク

1300-0000

レベル：情報

メッセージ：
設定を変更しました。

説明：
Microsoftネットワークの設定変更が正常に完了した。

通知：なし

1303-0001

レベル：警告

メッセージ：
システムが処理中です。しばらく待ってからもう一度操作をやり直してください。

説明：
他の処理中のため、指定された処理を行えなかった。

通知：なし

1304-0000

レベル：警告

レベル：警告

メッセージ：
USB5ボリュームが故障のため、拡張ボリュームへの組み込みに失敗しました。

説明：
USB5ボリュームが故障のため拡張ボリュームへの組み込みに失敗した。

通知：お知らせ、SNMP

▼カテゴリー:RAIDボリューム

1900-0000

レベル：情報

メッセージ：
内蔵ボリュームをマウントしました。

説明：
内蔵ボリュームのマウントが正常に完了した。

通知：NarSuS、SNMP

1904-0000

レベル：エラー

レベル：警告

レベル：警告

レベル：警告

レベル：警告

レベル：警告

2600-0000

レベル：情報

メッセージ：
設定を変更しました。

説明：
サービスの設定変更が正常に完了した。

通知：なし

2603-0000

レベル：警告

メッセージ：
システムが処理中です。しばらく待ってからもう一度操作をやり直してください。

説明：
他の処理中のため、指定された処理を行えなかった。

通知：なし

2604-0000

レベル：警告

2800-0000

レベル：情報

メッセージ：
設定を変更しました。

説明：
定期レポートの設定変更が正常に完了した。

通知：なし

2803-0000

レベル：警告

メッセージ：
システムが処理中です。しばらく待ってからもう一度操作をやり直してください。

説明：
他の処理中のため、指定された処理を行えなかった。

通知：なし

2804-0000

レベル：警告

説明：
電源の設定変更が正常に完了した。

通知：なし

3200-0001

レベル：情報

メッセージ：
シャットダウンを開始しました。

説明：
Web管理からシャットダウンを開始した。

通知：なし

3200-0002

レベル：情報

メッセージ：
再起動を開始しました。

説明：
Web管理から再起動を開始した。

通知：なし

3203-0000

レベル：警告

メッセージ：
システムが処理中です。しばらく待ってからもう一度操作をやり直してください。

説明：
他の処理中のため、指定された処理を行えなかった。

通知：なし

3204-0000

レベル：警告

3400-0000

レベル：情報

メッセージ：
設定を変更しました。

説明：
ランプの設定変更が正常に完了した。

通知：なし

3403-0000

レベル：警告

メッセージ：
システムが処理中です。しばらく待ってからもう一度操作をやり直してください。

説明：
他の処理中のため、指定された処理を行えなかった。

通知：なし

3404-0000

レベル：警告

▼カテゴリー:ログ

3800-0000

レベル：情報

メッセージ：
フィルタリング設定を変更しました。

説明：
ログのフィルタリング設定変更が正常に完了した。

通知：なし

3803-0000

レベル：警告

メッセージ：
システムが処理中です。しばらく待ってからもう一度操作をやり直してください。

説明：
他の処理中のため、指定された処理を行えなかった。

通知：なし

3804-0000

レベル：警告

メッセージ：
フィルタリング設定変更に失敗しました。

説明：
ログのフィルタリング設定変更に失敗した。

4210-0000

レベル：警告

メッセージ：
装置温度が異常です。装置の設置環境を見直してください。システムを強制終了します。

説明：
装置内温度が高温に達したため、シャットダウンを行った。

通知：お知らせ、メール、NarSuS、SNMP、イベント通知(管理者)、イベント通知(管理者以外)

4210-0001

レベル：警告

メッセージ：
FANが停止しました。FANの状態を確認してください。装置が高温となり障害の原因となりますので、システムを強制終了します。

説明：
FANが停止したため、シャットダウンを行った。

通知：お知らせ、メール、NarSuS、SNMP、イベント通知(管理者)、イベント通知(管理者以外)

▼カテゴリー:システム初期化

4300-0000

レベル：情報

メッセージ：
初期化を開始しました。

説明：
システムの初期化を開始した。

通知：なし

4300-0001

レベル：情報

メッセージ：
初期化を完了しました。

説明：
システムの初期化が正常に完了した。

通知：なし

4303-0000

レベル：警告

メッセージ：
システムが処理中です。しばらく待ってからもう一度操作をやり直してください。

説明：
他の処理中のため、指定された処理を行えなかった。

通知：なし

4304-0000

レベル：警告

4800-0000

レベル：情報

メッセージ：
設定を変更しました。

説明：
MCASTの設定変更が正常に完了した。

通知：なし

4800-0001

レベル：情報

メッセージ：
ポップアップ通知を送信しました。

説明：
ポップアップ通知を正常に送信した。

通知：なし

4803-0000

レベル：警告

メッセージ：
システムが処理中です。しばらく待ってからもう一度操作をやり直してください。

説明：
他の処理中のため、指定された処理を行えなかった。

通知：なし

4804-0000

レベル：警告

6200-0000

レベル：情報

メッセージ：
設定を変更しました。

説明：
AppleShareネットワークの設定変更が正常に完了した。

通知：なし

6203-0000

レベル：警告

メッセージ：
システムが処理中です。しばらく待ってからもう一度操作をやり直してください。

説明：
他の処理中のため、指定された処理を行えなかった。

通知：なし

6204-0000

レベル：警告

通知：お知らせ、SNMP

6910-0012

レベル：警告

レベル：警告

レベル：警告

説明：
端末認証用PINコードのメール送信に失敗した。

通知：なし

7509-0002

レベル：警告

7810-0010

レベル：警告

メッセージ：
対象フォーマットではありません。(<共有フォルダー名>)

説明：
ボリュームが対象のフォーマットでない。

通知：お知らせ、SNMP

設定画面一覧

一覧

設定画面を一覧で表示します。
説明を見たい画面をクリックしてください。

ログイン画面

メイン画面

ホーム

情報･ログ表示

ネットワーク

ネットワーク＞LANx

共有＞フォルダー

共有＞方式

ユーザー＆グループ

ユーザー＆グループ＞ユーザー

ユーザー＆グループ＞グループ

ボリューム

ボリューム＞内蔵

ボリューム＞USBx

ボリューム＞ロックキー

データバックアップ

データバックアップ＞バックアップ

データバックアップ＞データコピー

一括登録

システム

システム＞電源

システム＞ボタン

システム＞通知

システム＞通知＞メール

システム＞パッケージ管理

システム＞ファームウェア

設定画面一覧

ログイン画面

▼上部アイコン

マニュアル	【画面で見るマニュアル】を開きます。

管理者パスワード	初期設定で設定した管理者パスワードを入力します。
ログイン	管理者パスワードを入力後にクリックすると、設定画面にログインできます。
ユーザーパスワード設定	本製品に登録したユーザーのパスワードを変更します。 ※管理者パスワードは変更できません。

ユーザーパスワード設定

ユーザー名	パスワードを変更するユーザー名を入力します。
現在のパスワード	現在のパスワードを入力します。
新しいパスワード新しいパスワード（確認用）	新しいパスワードを入力します。
戻る	適用せずに戻ります。
適用	入力した新しいパスワードを適用します。

設定画面一覧

メイン画面

▼上部アイコン

マニュアル	【画面で見るマニュアル】を開きます。
メロディ(開始)	本製品のメロディを鳴らします。メロディが鳴っている間はメロディ(停止) ボタンとなります。
ログアウト	設定画面からログアウトし、トップページに戻ります。

▼通知エリア（左）

通知	警告などを表示します。

▼通知エリア（右）

LAN DISKの名前	LAN DISKの名前を表示します。
バージョン	ファームウェアバージョンを表示します。
IPアドレス	本製品のLANのIPv4アドレスを表示します。
MACアドレス	本製品のLANのMACアドレスを表示します。
RAIDの状態	本製品の状態を表示します。
使用容量/全容量	現在の内蔵ディスクの使用容量と全容量を表示します。 ※本製品のシステム用に、約6GB使われています。ご了承ください。

▼下部アイコン

ホーム	クリックすると、メイン画面に戻ります。表示されているアイコンをクリックすると、そのページにジャンプします。
戻る	クリックすると、上位メニューに戻ります。
全ヘルプ	すべてのヘルプを表示させます。
ヘルプ無し	マウスオーバーでのヘルプを表示させません。

設定画面一覧

情報・ログ表示

お知らせ

レベル	お知らせのレベルを表示します。
メッセージ	お知らせの内容です。
クリア	レベルが「エラー」のお知らせを消去します。

システム情報

製品	本製品の型番です。
システムのバージョン	本製品のファームウェアバージョンです。
時刻	現在の時刻です。
時刻の同期	本製品の時刻をタイムサーバーから取得するかどうかについて表示します。
有効なサービス	本製品が提供しているサービスを表示します。
RAIDモード	本製品のRAIDモードを表示します。 ※RAIDに対応していない製品では表示されません。
クイックコピー	クイックコピー機能の有効/無効を表示します。
バックアップスケジュール	バックアップスケジュールの有効/無効を表示します。
データコピースケジュール	データコピースケジュールの有効/無効を表示します。
省電力モード	省電力モードの有効/無効を表示します。
ランプの明るさ	現在のランプの明るさです。
起動スケジュール	起動スケジュールの有効/無効を表示します。
温度	本製品の温度を表示します。
FANの回転数	FANの回転数を表示します。
プリンター	プリンターの接続状態を表示します。
UPS警告	UPS警告機能の有効/無効を表示します。
UPS接続状態	UPSの接続状態を表示します。
UPSバッテリー残量	UPSのバッテリー状態を表示します。

ネットワーク情報

LAN DISKの名前	本製品に設定している名前です。この名前は、Windowsネットワークに接続しているクライアントから本製品を指定する場合などに利用します。
LAN DISKの説明	本製品に設定している説明文です。ネットワークで本製品を詳細表示した際に表示されます。
LAN DISKの設置場所	本製品の設置場所を入力できます。

▼LAN1/LAN2

IPアドレス設定方式	本製品のIPアドレスを自動取得するか（DHCP機能）を表示します。
IPアドレス	本製品に設定しているIPアドレスです。DHCP機能が有効の場合は、DHCPサーバーから自動取得したアドレスが表示されます。（DHCP 取得失敗時：　192.168.0.200）
サブネットマスク/プレフィックス長	本製品に設定しているサブネットマスクです。IPアドレスとの組み合わせにより、通信できるネットワークが決まります。DHCP機能を有効にしている場合は、DHCPサーバーから取得したサブネットマスク値が表示されます。(DHCP 取得失敗時：255.255.255.0)
Wake On LAN	Wake On LANの有効/ 無効を表示します。
フレームサイズ	本製品が通信する際に送り出す１回分のデータの最大値を指定します。 ※ネットワーク上すべての製品が1000BASE-T でジャンボフレームに対応している場合のみご利用いただけます。 ※ネットワーク上のすべての機器が同一の値でないと通信できません。設定をご確認ください。
MACアドレス	本製品のMAC アドレスです。出荷時点で本製品に書き込まれており、変更はできません。
リンク状態	現在のリンクスピードを表示しています。

▼共通

設定方法	デフォルトゲートウェイとDNSサーバーアドレスの情報取得方法を表示します。
デフォルトゲートウェイ	本製品に設定しているデフォルトゲートウェイです。
DNSサーバーアドレス	本製品に設定しているDNS サーバーアドレスです。

▼プロキシ

プロキシ	プロキシ設定の有効/ 無効を表示します。

▼ Microsoftネットワーク

（ワークグループ設定時）ワークグループ名	本製品に設定しているワークグループ名です。
（ActiveDirectory設定時）ドメイン名(NetBIOS 名)	本製品で設定しているActive Directory のドメイン名（NetBIOS名）です。
（ActiveDirectory設定時）ドメイン名(フルDNS名)	本製品で設定しているActive Directory のドメイン名（フルDNS名）です。
（ActiveDirectory設定時）ドメインコントローラーの名前	本製品で設定しているNT ドメイン名です。
WINS サーバーアドレス	本製品に設定しているWINS サーバーアドレスです。この設定により、ルーターで区切られたネットワークにおいても名前によるWindows ネットワーク共有サービスが受けられます。通常、ご家庭でご利用になる場合は設定の必要はありません。

ボリューム情報

▼モード

モード	本製品の動作モードを表示します。

▼内蔵ディスクのステータス
内蔵ディスクの動作状態を表示します。状態により複数表示される場合があります。
※各状態について再構築が実行されている場合、( 再構築(*%)) と進捗が表示されます。

正常動作	内蔵ディスクは正常に動作しています。
構成異常	一部の内蔵ディスクが故障か接続されていない状態です。［ディスク］の表示を確認し、故障したディスクの交換をしてください。
RAID崩壊	（対応製品のみ）内蔵ディスクをRAIDとして機能させることができない状態です。［ディスク］の表示を確認し、故障したディスクを交換し、復旧作業をおこなってください。
アクティブリペア中	内蔵ディスクがアクティブリペア中です。
停止中	内蔵ディスクを停止した状態です。
マウント失敗	内蔵ディスクのマウントに失敗した状態です。
チェックディスク中	内蔵ディスクがチェックディスク中です。
フォーマット中	内蔵ディスクがフォーマット中です。
未フォーマット	内蔵ディスクは未フォーマット状態です。
セキュリティロック中	内蔵ディスクがセキュリティロックされた状態です。ロックキーで解除されます。
処理中	内蔵ディスクに対して他の操作中を実行中です。

▼ボリューム情報

全容量	内蔵ディスク全体の容量を表示します。 1Kbyte ＝ 1000byte で算出しています。
使用容量	現在使っている容量を表示します。
フォーマット形式	内蔵ディスクのフォーマット形式を表示します。

▼ディスク
内蔵ディスクカートリッジの一覧を次の形式で表示します。（番号　状態　ディスク名　容量）

状態	未接続	内蔵ディスクカートリッジが接続されていません。内蔵ディスクカートリッジの交換が可能な状態です。
	状態	接続済	本製品で正常に認識されています。
	状態	接続済	本製品で正常に認識されています。
	容量不足	内蔵ディスクに組み込むために必要なサイズより小さなサイズの内蔵ディスクカートリッジです。適切な容量の内蔵ディスクカートリッジに交換する必要があります。
	故障	読み書きエラーやS.M.A.R.T.診断エラーが発生した内蔵ディスクカートリッジです。新しいカートリッジに交換する必要があります。新しい内蔵ディスクカートリッジに交換する必要があります。無事なデータをバックアップして、修理に出してください。
異常	起動時に故障と判定されましたが、アクセスに成功したので、RAID 崩壊を防ぐためRAID に組み込まれた内蔵ディスクカートリッジです。（他にも故障した内蔵ディスクカートリッジがあります）まずデータをバックアップした後、故障した内蔵ディスクカートリッジを新しい内蔵ディスクカートリッジに交換してください。
ディスク名	ディスクのモデルナンバーを表示します。
容量	ディスク容量を表示します。1Kbyte ＝ 1000byte で算出しています。

▼USBのステータス
USB機器の動作状態を表示します。状態により複数表示される場合があります。

未接続	USB HDDが接続されていないか、取り外し処理をおこなったか、あるいは正常に認識されていない状態です。USB機器を接続していない場合、USB機器を接続できます。
使用中	USB HDDが正常にマウントされています。取り外す場合は、USB HDDの取り外し処理をおこなってください。
取り外し済	USB HDDは取り外し処理済です。USB HDDの取り外しができます。ロックキー暗号化用のロックキーが接続されています。ロックキーは本体から取り外すことができます。
セキュリティロック中	暗号化されたUSB HDDのセキュリティロックが解除されていない状態です。使うには暗号化フォーマット時に利用したロックキーを接続してください。
マウント失敗	USB HDDのマウントに失敗しています。USB HDDの取り外しは可能です。
待機中	ミラーに追加したボリュームにデータが入っているため、手動でのミラーリング開始操作を待っている状態です。USB HDDの取り外しは可能です。
容量不足	USB HDDが接続されており、正常に認識されていますが、RAIDに組み込めない状態です。接続したUSB HDDの容量がミラーリングするために必要な容量より小さい場合に表示されます。適切な容量のUSB HDDと交換してください。USB HDDの取り外しは可能です。
チェックディスク中	USB HDDをチェックしている状態です。取り外す場合は、USB HDDの取り外し処理をおこなってください。
フォーマット中	USB HDDをフォーマットしている状態です。取り外す場合は、USB HDDの取り外し処理をおこなってください。
故障	USB HDDが故障しています。USB HDDの取り外しは可能です。
未フォーマット	USB HDDが未フォーマット状態です。USB HDDの取り外しは可能です。
ミラーリング	ミラーリングモードに設定され、正常に動作しています。USB HDDは取り外さないでください。
ミラーリング（異常）	ミラーリングモードに設定され、USB HDDのみで動作している状態です。本製品の電源を切り、USB HDDを取り外してください。その後、本製品を修理に出してください。本製品が修理から返ってきたら、【保管したミラーディスクから復旧する】をご覧になり、復旧してください。故障した内蔵ディスクを交換し、USB HDDからミラーリングをおこなってください。USB HDDは取り外さないでください。故障したカートリッジを交換し、USB HDDからミラーリングをおこなってください。USB HDDは取り外さないでください。
ミラーリング（再構築中（*%））	ミラーリングモードに設定され、再構築を実行中です。USB HDDは取り外さないでください。
ミラーディスク(復旧可能)	本製品と同一型番の製品のミラーリングに利用されていたUSB HDDです。
ミラーディスク(復旧不可)	本製品と異なる型番の製品のミラーリングに利用されていたUSB HDDです。

システムログ

フィルタリング設定	フィルタリングの設定ができます。［日時］、［レベル］、［カテゴリー］をそれぞれ設定し、［適用］をクリックすると保存されます。
ダウンロード	ログを.csv 形式でダウンロードします。
ソート	ログの並べ替え方法を指定できます。
フィルタリング	設定したフィルタリングの有効/無効を設定します。
日時	ログを記録した日時を表示します。
レベル	ログの警告レベルを表示します。
カテゴリー	ログのカテゴリーを表示します。
メッセージ	ログの内容を表示します。

アクセスログ

アクセスログのダウンロード

表示されたアクセスログの［ダウンロード］をクリックすると、アクセスログをダウンロードできます。

アクセスログの読み方

設定一覧

本製品の設定を一覧表示します。Webブラウザーのプリント機能などを利用するなどして一括で情報を出力することができます。

設定一覧のダウンロード

［ダウンロード］をクリックすると、設定一覧をダウンロードできます。

設定画面一覧

ネットワーク

▼IPv4

IPアドレス設定方式	本製品のIPアドレスの設定方法を選択します。
	自動で取得する	本製品のIPアドレスをDHCPサーバーから自動で取得します。
	手動で設定する	本製品のIPアドレスを手動で設定します。
IPアドレス	IPアドレスを入力します。
サブネットマスク	サブネットマスクを入力します。
フレームサイズ	フレームサイズを設定できます。
Wake On LAN	Wake On LANの有効/無効を選択します。

▼IPv6

IPアドレス設定方式	本製品のIPアドレスの設定方法を選択します。
	無効	IPv6設定を無効にします。
	自動で取得する	本製品のIPアドレスをDHCPサーバーから自動で取得します。
	手動で設定する	本製品のIPアドレスを手動で設定します。
IPアドレス	IPアドレスを入力します。
プレフィックス長	プレフィックス長を設定できます。
フレームサイズ	フレームサイズを設定できます。

▼共通設定

設定方法	デフォルトゲートウェイアドレス、DNS サーバーアドレスの設定方法を選択します。
	自動で取得する	デフォルトゲートウェイアドレス、DNSサーバーアドレスをDHCPサーバーから自動で取得します。
	手動で設定する	デフォルトゲートウェイアドレス、DNSサーバーアドレスを手動で設定します。
優先インターフェイス	優先するLANポートを選びます。
デフォルトゲートウェイ	デフォルトゲートウェイアドレスを入力します。
DNSサーバー	DNSサーバーアドレスを入力します。

プロキシ設定

使用しない

プロキシ設定を利用しません。

自動設定スクリプトを利用する

自動設定スクリプトファイルのURL を入力します。

※ 指定するURL については、ご利用のネットワーク管理者に確認してください。

手動設定

プロキシサーバーの各種項目について設定します。

● 設定項目
アドレス、ポート、認証（使用する/使用しない）、ユーザー名、パスワード

※ 指定する内容については、ご利用のネットワーク管理者に確認してください。

設定画面一覧

フォルダー

方式

フォルダー

一覧

名前		共有フォルダーの名前を表示します。
基本設定		基本設定で有効になっている項目がアイコンで表示されます。アイコンの意味はマウスオーバーで確認できます。
操作	変更	フォルダーの設定を変更します。
操作	削除	フォルダーを削除します。
追加へ		共有フォルダーの追加画面を表示します。

追加/変更

名前	共有フォルダーの名前を入力します。この名前が、ネットワーク上に表示される本製品の名前の下に表示されます。
コメント	Windows用です。ネットワーク上の共有フォルダーのコメントとして表示されます。
基本設定	読み取り専用	共有フォルダーを読み取り専用に設定します。詳細アクセス権で「読み書き」で設定した場合でも、読み取り専用となります。
	非登録ユーザーからのアクセスを拒否	本製品に登録されていないユーザーからの共有フォルダーに対するアクセスを拒否します。
	Microsoftネットワーク共有	Windowsからこのフォルダーにアクセスする場合にチェックします。
		ゴミ箱	Windows（Microsoftネットワーク共有）でのみ利用できます。ゴミ箱機能を使うかどうかを指定します。ゴミ箱機能
		隠し	隠しを設定した共有フォルダーは、「¥¥LAN DISK名」で検索してもエクスプローラーに表示されません。「¥¥LAN DISK名¥ 共有フォルダー名」で検索すると表示されます。
		使用量制限値	共有フォルダーに対し、容量制限を設定することができます。出荷時設定は無効です。使用量制限について（クォータ機能）
詳細アクセス権設定	有効		「読み取り」「読み書き」のアクセス権を個別に設定することができます。禁止ユーザーや禁止グループを選択し、［選択］をクリックすると、そのユーザーやグループが該当するアクセス権に追加されます。該当するアクセス権のユーザーやグループを選択し、［除外］をクリックすると、そのユーザーやグループが禁止ユーザー、禁止グループに追加されます。
詳細アクセス権設定	無効		このフォルダーは全員共有になります。
情報	共有フォルダー追加に関する追加情報を表示します。

削除

削除する共有フォルダー	左の欄のフォルダーを選択状態にし、[選択]をクリックすると右の欄に移動します。その後、[削除]をクリックすると削除されます。

使用量制限

全てチェック/全て解除	全てのフォルダーの[使用量制限値]を一括入力します。クリックするごとにチェックの入れる/外すをします。全てチェック、かつ、使用量を入力した状態で[一括入力]をクリックします。
名前	共有フォルダーの名前です。
現在の使用量	共有フォルダーの現在の使用量です。
使用量制限値	使用量制限値を小数点第一位で入力します。

方式

Microsoftネットワーク共有設定

Microsoftネットワーク	Windowsからアクセスする場合に[有効]にします。
SMBプロトコル	使用するSMBプロトコルの種類を選びます。

設定画面一覧

ユーザー＆グループ

ユーザー

グループ

Microsoftネットワーク設定

ユーザー

一覧

ユーザーリスト	名前	登録されているユーザー名です。
	フルネーム	ユーザーのフルネームです。
	操作	変更	ユーザーの設定を変更します。
	操作	削除	ユーザーを削除します。
ドメインユーザーリスト		ドメインユーザーです。
追加へ		ユーザーの追加画面を表示します。

追加/変更

コメント	追加するユーザーに関する情報を入力できます。
ユーザー名	ユーザー名を入力します。（1～20文字の半角英数記号）
パスワード	メモしたパスワードを入力します。（確認）にも、同じパスワードを入力します。
フルネーム	追加するユーザーに関する情報を入力できます。
プライマリーグループ	指定したグループのメンバーとして追加されます。また、使用量制限をする際、追加するユーザーの使用量を、指定したグループの使用量としてもカウントするようになります。
使用量制限値	使用量制限をする際の制限する値を指定できます。出荷時設定は無効です。
情報	ユーザー追加に関する追加情報を表示します。

削除

削除ユーザー	左の欄のユーザーを選択状態にし、[選択]をクリックすると右の欄に移動します。その後、[削除]をクリックすると削除されます。

使用量制限

全てチェック/全て解除	全てのユーザーの[使用量制限値]を一括入力します。クリックするごとにチェックの入れる/外すをします。全てチェック、かつ、使用量を入力した状態で[一括入力]をクリックします。
名前	ユーザーの名前です。
現在の使用量	ユーザーの現在の使用量です。
使用量制限値	使用量制限値を小数点第一位で入力します。

グループ

一覧

グループリスト	グループ名	登録されているグループ名です。
	操作	変更	グループの設定を変更します。
	操作	削除	グループを削除します。
ドメイングループリスト		ドメイングループを表示します。
追加へ		グループの追加画面を表示します。

追加/変更

名前	グループ名を入力します。（1～20文字の半角英数記号）
使用量制限値	使用量制限をする際の制限する値を指定できます。出荷時設定は無効です。
ユーザー登録設定	グループに登録するユーザーを設定します。[未登録ユーザーリスト]のユーザーを選択状態にして、[選択]をクリックすると、[登録ユーザーリスト]に登録されます。
情報	ユーザー追加に関する追加情報を表示します。

削除

削除グループ	左の欄のグループを選択状態にし、[選択]をクリックすると右の欄に移動します。その後、[削除]をクリックすると削除されます。

使用量制限

全てチェック/全て解除	全てのグループの[使用量制限値]を一括入力します。クリックするごとにチェックの入れる/外すをします。全てチェック、かつ、使用量を入力した状態で[一括入力]をクリックします。
名前	グループの名前です。
現在の使用量	グループの現在の使用量です。
使用量制限値	使用量制限値を小数点第一位で入力します。

Microsoftネットワーク設定

▼設定方法：ワークグループ

ワークグループ名	ワークグループ名を入力します。
WINSサーバー	WINSサーバーがネットワーク内にある場合は、そのWINSサーバーのIPアドレスを入力します。

▼設定方法：Active Directory

ドメイン名（NetBIOS名）	ドメイン名(NetBIOS名)を入力します。
ドメイン名（フルDNS名）	ドメイン名(フルDNS名)を入力します。
ドメインコントローラーの名前	ドメインコントローラーの名前を入力します。
管理者名	Active DirectoryのAdministrator権限を持ったユーザー名を入力します。
管理者パスワード	［管理者名］で指定したユーザーのパスワードを入力します。
WINSサーバー	WINSサーバーがネットワーク内にある場合は、そのWINSサーバーのIPアドレスを入力します。

設定画面一覧

ボリューム

内蔵

USB

ロックキー

内蔵

フォーマット

ステータス	内蔵ディスクの状況を表示します。
暗号化	暗号化の有効/無効を選択します。

チェックディスク

ステータス	チェックディスクの状況を表示します。

アクティブリペア

ステータス	アクティブリペアの状況を表示します。
アクティブリペア停止	実行中のアクティブリペアを停止します。
アクティブリペア開始	ただちにアクティブリペアを実行します。
スケジュール機能曜日（毎月最初）時刻	スケジュールで実行する場合に［有効］にします。その後、実行する［曜日］［時刻］を設定します。

取り外し

取り外しディスク	取り外す内蔵ディスクを選びます。
実行	選んだ内蔵ディスクを取り外します。

USB

フォーマット

ステータス	USB HDDの状況を表示します。
フォーマット形式	フォーマット形式を選択します。

チェックディスク

ステータス	チェックディスクの状況を表示します。

モード設定

ポートモード	USBポートのモードを選択します。

取り外し

ステータス	USB HDDの取り外し状況を表示します。
実行	USB HDDを取り外します。

ロックキー

キーサーバー

キーサーバーについては、キーサーバー機能をご覧ください。

ロックキー複製

ロックキーを複製します。詳しくは、スペアキーを作成するをご覧ください。

ロックキー削除

ロックキーを削除します。詳しくは、ロックキーを削除するをご覧ください。

対象変更

古いLAN DISKで使っていたUSB HDDを本製品につないで使う場合に実行します。
古いLAN DISK用のロックキーを本製品で使えるように変更します。
詳しくは、ロックキーの対象機器を変更するをご覧ください。

設定画面一覧

データバックアップ

バックアップ

データコピー

バックアップ

一覧

有効	ジョブ（バックアップ設定）の有効／無効を設定します。
ジョブ名	ジョブの名前を表示します。
ステータス	ジョブの状態を表示します。
スケジュール	ジョブの実行スケジュールを表示します。
バックアップ開始	バックアップを今すぐ実行します。
復元	バックアップからデータを復元します。
停止	バックアップが実行中の場合、それを停止します。 ※ 停止した後、バックアップを途中から再開することはできません。［バックアップ開始］でバックアップを最初から開始してください。
変更	ジョブの内容を変更します。
削除	ジョブを削除します。
リスト上の［停止］	チェックしたバックアップが実行されている場合、停止します。
リスト上の［削除］	チェックしたバックアップを削除します。
リスト上の［追加］	新たにバックアップを追加します。

追加

▼バックアップ基本設定

ジョブ名	バックアップ設定の名前を任意で入力します。
履歴数	保存する履歴数を設定します。
スケジュール	設定したスケジュールでバックアップをおこなう場合に［有効］をチェックします。
	曜日指定	バックアップする曜日を指定します。 ※複数の指定が可能です。
	時刻指定	バックアップする時刻を指定します。24時間制で指定します。例）午後9時＝［21］時［00］分
オプション	ゴミ箱もバックアップする	本製品のゴミ箱もバックアップします。
	実行後にシャットダウンする	バックアップ後に本製品の電源を切ります。
	強制フルコピー	すべてのファイルをコピーします。
	多くのファイルに変更があった場合に通知する	フォルダー直下のファイルがすべて更新/削除された場合、または、各種類のファイルについて半数以上のファイルが更新/ 削除された場合、警告ログを保存します。 ※それぞれ10ファイル以上ある場合に警告の対象となります。

不正ファイル操作検知機能について

▼除外ファイル

バックアップしないファイルの条件を設定できます。

除外ファイルの指定方法	後の指定方法によりファイル名やファイル名の一部を入力します。例）.temp（［で終わる］の場合）この場合、xxx.tempという名前のファイルはバックアップされません。
	除外ファイルの設定を追加する場合にクリックします。をクリックするとその除外ファイル設定は削除されます。

▼バックアップ元の設定

［対象種別］により設定内容が異なります。

対象種別	ローカル	本製品の内蔵ディスクまたは外付けディスクを選びます。
	ローカル（全ての共有フォルダー）	本製品の内蔵ディスク全体を選びます。※ただし、外付けディスクは対象外です。
	Microsoftネットワーク共有	ネットワーク上のパソコンや他のLAN DISKの共有フォルダーなどを選びます。

・［対象種別］が［ローカル］の場合

共有フォルダー	内蔵ディスク内の共有フォルダーを選びます。
サブフォルダー	サブフォルダー名を入力します。フォルダーを限定しない場合は、空欄にします。

・［対象種別］が［Microsoftネットワーク共有］の場合

UNC	共有フォルダーを以下のようにを入力します。例）\\LANDISK-xxxxxx\disk1
ユーザー名	バックアップ元がネットワーク上にある場合に、ホストに設定されているユーザー名を入力します。
パスワード	バックアップ元がネットワーク上にある場合に、ホストに設定されているパスワードを入力します。

バックアップ元を複数選択する場合

	バックアップ元の設定を追加する場合にクリックします。をクリックするとそのバックアップ元設定は削除されます。

▼バックアップ先の設定

［対象種別］により設定内容が異なります。

対象種別	ローカル		本製品の内蔵ディスクまたは外付けディスクを選びます。
対象種別	Microsoftネットワーク共有		ネットワーク上のパソコンや他のLAN DISKの共有フォルダーなどを選びます。

・［対象種別］が［ローカル］の場合

共有フォルダー	内蔵ディスク内の共有フォルダーを選びます。
サブフォルダー	サブフォルダー名を入力します。フォルダーを限定しない場合は、空欄にします。

・［対象種別］が［Microsoftネットワーク共有］の場合

UNC	共有フォルダーを以下のようにを入力します。例）\\LANDISK-xxxxxx\disk1
ユーザー名	バックアップ先がネットワーク上にある場合に、ホストに設定されているユーザー名を入力します。
パスワード	バックアップ先がネットワーク上にある場合に、ホストに設定されているパスワードを入力します。

データコピー

一覧

有効	ジョブ（データコピー設定）の有効／無効を設定します。
ジョブ名	ジョブの名前を表示します。
ステータス	ジョブの状態を表示します。
スケジュール	ジョブの実行スケジュールを表示します。
データコピー開始	データコピーを今すぐ実行します。
停止	実行しているデータコピーを停止します。
変更	ジョブの内容を変更します。
削除	ジョブを削除します。
リスト上の［停止］	チェックしたデータコピーが実行されている場合、停止します。
リスト上の［削除］	チェックしたデータコピーを削除します。
リスト上の［追加］	新たにデータコピーを追加します。

追加

▼データコピー基本設定

ジョブ名	データコピー設定の名前を任意で入力します。
スケジュール	設定したスケジュールでデータコピーをおこなう場合に［有効］をチェックします。
	曜日指定	データコピーする曜日を指定します。 ※複数の指定が可能です。
	時刻指定	データコピーする時刻を指定します。24時間制で指定します。例）午後9時＝［21］時［00］分
オプション	ゴミ箱もコピーする	本製品のゴミ箱もデータコピーします。
	データコピー後にシャットダウン	データコピー後に本製品の電源を切ります。
	強制フルコピー	すべてのファイルをコピーします。
	データコピー元にないファイルを削除する	コピー先にのみ存在するファイルを削除します。

▼除外ファイル

データコピーしないファイルの条件を設定できます。

除外ファイルの指定方法	後の指定方法によりファイル名やファイル名の一部を入力します。例）.temp（［で終わる］の場合）この場合、xxx.tempという名前のファイルはバックアップされません。
	除外ファイルの設定を追加する場合にクリックします。をクリックするとその除外ファイル設定は削除されます。

▼データコピー元の設定

［対象種別］により設定内容が異なります。

対象種別	ローカル		本製品の内蔵ディスクまたは外付けディスクを選びます。
対象種別	Microsoftネットワーク共有		ネットワーク上のパソコンや他のLAN DISKの共有フォルダーなどを選びます。

・［対象種別］が［ローカル］の場合

共有フォルダー	内蔵ディスク内の共有フォルダーを選びます。
サブフォルダー	サブフォルダー名を入力します。フォルダーを限定しない場合は、空欄にします。

・［対象種別］が［Microsoftネットワーク共有］の場合

UNC	共有フォルダーを以下のようにを入力します。例）\\LANDISK-xxxxxx\disk1
ユーザー名	データコピー元がネットワーク上にある場合に、ホストに設定されているユーザー名を入力します。
パスワード	データコピー元がネットワーク上にある場合に、ホストに設定されているパスワードを入力します。

▼データコピー先の設定

［対象種別］により設定内容が異なります。

対象種別	ローカル		本製品の内蔵ディスクまたは外付けディスクを選びます。
対象種別	Microsoftネットワーク共有		ネットワーク上のパソコンや他のLAN DISKの共有フォルダーなどを選びます。

・［対象種別］が［ローカル］の場合

共有フォルダー	内蔵ディスク内の共有フォルダーを選びます。
サブフォルダー	サブフォルダー名を入力します。フォルダーを限定しない場合は、空欄にします。

・［対象種別］が［Microsoftネットワーク共有］の場合

UNC	共有フォルダーを以下のようにを入力します。例）\\LANDISK-xxxxxx\disk1
ユーザー名	バックアップ先がネットワーク上にある場合に、ホストに設定されているユーザー名を入力します。
パスワード	バックアップ先がネットワーク上にある場合に、ホストに設定されているパスワードを入力します。

設定画面一覧

一括登録

CSV一括登録

ステータス	一括登録の状況を表示します。
CSVファイル	一括登録するCSVファイルを入力します。

設定画面一覧

システム

名前設定

LAN DISKの名前	LAN DISKの名前を入力します。
LAN DISKの説明	任意でLAN DISKの説明を入力します。
LAN DISKの設置場所	任意でLAN DISKの設置場所を入力します。

時刻設定

時刻設定	時刻設定を手動でおこなうか、NTPサーバーと同期するかを選択します。手動にした場合は、年月日時分を入力します。
NTPサーバー	NTPサーバーを入力します。
同期タイミング	NTPサーバーと同期するタイミングを設定します。

管理者設定

パスワード（パスワード確認）	新しいパスワードを入力します。 ※4 ～ 20文字（半角英数記号）
メール	必要に応じてメールアドレスを設定できます。ここで設定したメールアドレスは、［システム］→［通知］→［メール］→［通知設定］の送信先メールアドレスの既定値となります。
ログインタイムアウト時間	操作がおこなわれなかった場合に、自動的にログアウトする時間を設定します。

電源

シャットダウン

シャットダウン	本製品をシャットダウンします。
再起動	本製品を再起動します。

スケジュール設定

スケジュール設定	それぞれ起動・終了を設定する曜日をチェックし、時刻を設定します。
10分間共有フォルダーへアクセスがなくなるまで終了時刻を延期	以下の条件を満たすまでシャットダウンを延期する機能です。・過去10 分間内蔵ディスクのデータ領域へのアクセスがない・過去10 分間USB HDD へのアクセスがない ※クラウドサービスと同期設定していると、終了しない場合があります。

AC電源連動設定

AC電源連動設定	停電などでコンセントからの電源供給が途絶え、復帰したときに自動的に電源ONにするかどうか選択します。

UPS設定

UPS警告	本製品とUPSの接続状態を監視し、次の状態をランプやブザーでお知らせします。・システム起動時に、UPSがつながれていない状態・システム稼働中に、UPS接続ケーブルが抜けた状態
停電後のシャットダウン	停電後にLAN DISKをシャットダウンする時間を設定します。
ネットワークシャットダウン設定	停電時にシャットダウンするLAN DISKを設定します。
	有効	チェックをつけたLAN DISKについて、上記の設定でシャットダウンをおこないます。
	シャットダウンするLAN DISK名	LAN DISKの名前を入力します。
	管理者パスワード	LAN DISKの管理者パスワードを入力します。

省電力設定

USBxボリューム	省電力設定を適用するボリュームで［有効］を選択します。
時間設定	停止までの時間を設定します。
内蔵ボリューム	省電力設定を適用するボリュームで［有効］を選択します。

ボタン

FUNC.ボタン

FUNC.ボタン	FUNC.ボタンの機能の有効/無効を設定します。

リセットボタン

RESETボタン	RESETボタンの機能の有効/無効を設定します。

ランプ設定

LEDの明るさ	ランプの明るさを設定します。

通知

NarSuS

NarSuS通知の有効・無効を設定します。

NarSuSリモート操作

NarSuS拡張メニューのリモート操作機能に関する設定をします。

※ NarSuS拡張メニューをご利用いただくには「NarSuSサービス（保守パートナー向け）」にお申し込みいただく必要があります。詳しくはNarSuS拡張メニューの紹介ページをご覧ください。

現在の状態をNarSuSに通知する

NarSuSサーバーへ定期通知します。これにより、疎通テストが可能です。NarSuS上から定期通知がおこなわれた時間を確認することで、本製品から通知されたことが確認できます。

定期通知

定期通知	チェックをつけると、エラー発生時および定期通知時に、メールを送信します。
定期通知項目	チェックをつけた項目に該当するエラーが発生している場合、1時間ごとにブザー、ランプ、メールによる再通知をおこないます。エラーを解決すると警告は止まります。エラー内容は、ログ・お知らせ一覧を確認してください。

定期レポート

定期レポート	定期レポートの有効/無効を設定します。
曜日	定期レポートをおこなう曜日を設定します。
時刻	定期レポートをおこなう時刻を設定します。

メール - 基本設定

SMTPサーバー	メール送信に利用する SMTPサーバーを設定します。プロバイダーや会社から指定されたサーバー名を入力してください。
SMTPポート	メール送信に利用するTCPポート番号を指定します。（初期値：25）ご利用のプロバイダがセキュリティ上の理由で25番ポートでのメール送信を遮断している場合は、適切な番号に変更してください。
SSL暗号化通信	SSL暗号化通信の有効/無効を設定します。有効に設定すると、SMTPSでメールを送信します。（無効の場合はSMTP）
差出人メールアドレス	送信するメールアドレスの差出人を設定することができます。送信メールサーバーが差出人チェックを実行している場合や、どこから送られてきているのかを明確にしたい場合などに設定します。
メールエンコード	送信するメールのエンコードを選択します。受信するメーラーの設定に合わせてください。
認証	指定するSMTPサーバーがサポートしている認証方式を設定してください。
	認証なし	設定はありません。
	POP before SMTP	POP サーバー、POP ポート、ユーザー名、パスワードを入力します。
	SMTP AUTH(PLAIN)	ユーザー名、パスワードを入力します。
	SMTP AUTH(LOGIN)	ユーザー名、パスワードを入力します。
	SMTP AUTH(CRAM-MDS)	ユーザー名、パスワードを入力します。

メール - 通知設定

有効	チェックをつけると、エラー発生時および定期通知時に、メールを送信します。
メールアドレス	送信先のメールアドレスを入力します。
詳細設定	チェックすると、［メール基本設定］の内容と同じ設定項目を設定できます。この設定は、［メール基本設定］より優先されます。（宛先によって異なる設定が必要な場合に使います） ※設定を変更したい項目のみ設定してください。空白項目は、［メール基本設定］のものとなります。
通知項目	チェックを付けた項目に該当するイベントが発生した場合、メールによる通知をおこないます。以下の【送信されるメールについて】をご覧ください。
テストメール送信	クリックするとテストメールが送信されます。

SNMP

ポート番号	ポート番号を入力します。
送信先ホスト	IPv4アドレス、IPv6アドレス、コンピューター名のいずれかを入力します。

クラウド通知イベント通知

内蔵ドライブに問題があった場合などに、アプリから通知する機能です。（⇒ クラウド通知イベント通知）

※ 問題の早期解決のため、通知機能を有効にしてください。

クラウド通知利用規約	クラウド通知利用規約を表示します。
クラウド通知設定	［有効］にチェックし、［適用］をクリックすると、Remote Link Files やLAN DISK CONNECT のリモートアクセスなどにおいても、通知を受け取れるようになります。
テスト用イベントの通知	通知を受け取れるか確認するため、テストのためのイベントを通知します。

自己診断

診断する項目をチェックします。

Ping	以下の形式で入力した送信先ホストへのネットワーク通信が可能かを確認します。 IPv4アドレス or IPv6アドレス(コロン区切り) or ホスト名
Traceroute	以下の形式で入力した送信先ホストへのネットワーク通信経路を確認します。 IPv4アドレス or IPv6アドレス(コロン区切り) or ホスト名
サービス	本製品の各サービス(ファイル共有/UPS 警告等) の稼働状態を確認します。
デバイス	本製品に接続されている機器(内蔵ディスク/USB HDD/UPS/プリンター) の各情報を確認します。
キーサーバー	本製品に設定したキーサーバーと接続/認識できることを確認します。
SNMPトラップ	本製品に設定したSNMPトラップ先ホストと接続/認識できることを確認します。
ネットワークシャットダウン	本製品に設定したネットワークシャットダウン相手ホストと接続/認識できることを確認します。
メール	本製品に設定したメール送信先アドレスへメール送信できることを確認します。
バックアップ	本製品に設定したバックアップジョブのバックアップ元/先と接続/認識できることを確認します。
データコピー	本製品に設定したデータコピージョブのデータコピー元/先と接続/認識できることを確認します。

パッケージ管理

一覧

全てチェック/全て解除	クリックするたびにチェック/解除します。
パッケージ名	パッケージの名前です。
バージョン	追加したパッケージのバージョン番号です。
削除	クリックすると、パッケージを削除します。
詳細	クリックすると、パッケージの詳細情報を表示します。

追加

全てチェック/全て解除	クリックするたびにチェック/解除します。
パッケージ名	パッケージの名前です。
新バージョン	最新のバージョン番号です。
詳細	クリックすると、パッケージの詳細情報を表示します。

自動更新設定

自動更新	パッケージの自動更新の有効/無効を選択します。
時刻	自動更新の時刻を設定します。

更新通知設定

更新通知	パッケージの更新通知の有効/無効を選択します。
オプション	インストール済みのパッケージのみに適用する場合にチェックをつけます。
時刻	更新通知の時刻を設定します。

ファームウェア

更新

現バージョン

現在のファームウェアバージョンを表示します。

接続方法

インターネットに接続できる場合は、[サーバーからダウンロードする] を選択します。
インターネットに接続できない場合は、［ファームウェアファイルを指定する］を選んで、ファームウェアを指定します。
ファームウェアは、他のパソコンで弊社サポートライブラリからダウンロードしてください。

自動更新設定

自動更新	ファームウェアの自動更新の有効/無効を選択します。
時刻	自動更新の時刻を設定します。

更新通知設定

更新通知	ファームウェアの更新通知の有効/無効を選択します。
時刻	更新通知の時刻を設定します。

初期化

初期化については、出荷時設定に戻すをご覧ください。

サービス設定

使用量制限	使用量制限の有効/無効を選びます。
UPS警告	UPS警告の有効/無効を選びます。
ファームウェア自動更新	ファームウェア自動更新の有効/無効を選びます。
ファームウェア更新通知	ファームウェア更新通知の有効/無効を選びます。
パッケージ自動更新	パッケージ自動更新の有効/無効を選びます。
パッケージ更新通知	パッケージ更新通知の有効/無効を選びます。
SNMPトラップ	SNMPトラップ設定を確認できます。
アクセスログ	アクセスログの有効/無効を選びます。
Microsoftネットワーク	Microsoftネットワークの有効/無効を選びます。

プリンターバッファークリア

プリンターバッファークリア	プリンターバッファをクリアします。

設定画面一覧

かんたん設定

本製品の名前を設定
本製品のIPアドレスを設定
本製品の日付時刻を設定
共有へのアクセス権を設定
変更内容を確認

設定画面一覧

ウイルス対策

機能追加（パッケージ）した場合のみ表示されます。
パッケージについては、パッケージを追加/ 削除するをご覧ください。

困ったときには

弊社サポートQ&A

最新のQ&Aについては、I-O DATAサポートページのよくあるお問い合わせよくあるお問い合わせをご確認ください。

困ったときには

ランプと対処

起動時に電源STATUSランプが赤点灯し、ブザーが3回なる

IPアドレスを取得できていません。以下の対処をお試しください。

◆ LANケーブルがしっかり刺さっているか確認してください。

◆ 本製品を再起動してください。

◆ ルーターなどのDHCPサーバーがない場合は、お使いの導入用ソフト（以下ヘルプ参照）より本製品のIPアドレスを固定してください。
LAN DISKコネクト　ヘルプ
 macOS用 MagicalFinder　ヘルプ
 Windows用 MagicalFinder　ヘルプ

インターネットに接続できない環境でご利用の場合

インターネットを使う機能を無効にすることで、エラーの発生を抑制できます。

●［システム］→［ファームウェア］→［自動更新設定］を開き、「自動更新」を［無効］に設定する

●［システム］→［パッケージ管理］→［自動更新設定］を開き、「自動更新」を［無効］に設定する

●［システム］→［時刻設定］を開き、「時刻設定」を［手動］に設定する

※ ファームウェア、パッケージの更新には重要な内容が含まれることがあります。定期的に弊社webページをご確認のうえ、手動で更新してください。

しばらく運用していたら、電源STATUSランプが赤点灯している

◆ 本製品にエラーが発生しました。ログを確認してください。
システムログを確認する

※ お知らせにもエラーが表示されています。設定画面の[情報・ログ表示]のお知らせをご確認ください。
お知らせをクリアすると、ランプは緑点灯に戻ります。

電源STATUSランプが赤点滅している

◆ 本製品にエラーが発生しました。ログを確認してください。
システムログを確認する

◆ UPS警告が出ています。UPSが正しくつながっているかご確認ください。
UPS警告を有効にする

STATUSランプが赤点滅、ブザーがピッピッと鳴り続く

・ロックキーが見つからない（セキュリティロックモード）
ロックキーを製品につなぐか、キーサーバーを起動してください。
暗号化ボリュームにアクセスする

ランプが緑点滅している

起動中や終了中、または何らかのシステム処理が実行されています。
本製品をコンセントから抜いたりしないでください。

※ 特に起動の際にはファームウェアやパッケージの更新により、使えるようになるまで10分程度かかる場合があります。

困ったときには

導入時

ファイアウォールソフトで本製品に対してアクセスを許可する場合のポート番号

137 ～ 139番、445番のポートに対して、アクセスを許可するように設定してください。
設定方法は、ファイアウォールソフトメーカーにご確認ください。
使用されるポート番号については、設定画面でご確認ください。

パソコンのIPアドレスを調べたい

Windowsの場合は、LAN DISKコネクトで確認できます。 LAN DISKコネクトに表示される本製品のアイコンを右クリックし、［IP設定］をクリックして表示される画面でご確認ください。

また、Magical Finderで確認できます。［IP設定］をクリックして表示される画面で、［このコンピューターのIPアドレス］欄をご確認ください。

本製品のIPアドレスを調べたい

設定画面上部の通知エリアで確認できます。

また、Magical Finderで確認できます。［IP設定］をクリックし表示される画面に表示される［IPアドレス］欄をご確認ください。

困ったときには

パソコンでアクセス時

特定の共有フォルダー（disk1など）にアクセスできない

その共有フォルダーの詳細アクセス権が有効になっていることが考えられます。
共有フォルダーを変更・削除するを参考に、その共有フォルダーの「詳細アクセス権」をご確認ください。

◆［有効］の場合
「詳細アクセス権」下の「読み書きユーザー」にアクセスできないユーザーの名前が表示されているかご確認ください。
表示されていない場合は、「禁止ユーザー」からそのユーザー名を選び、［選択］して「読み書きユーザー」に移動してください。
表示されている場合は、下の「◆［無効］の場合」をご覧ください。

◆［無効］の場合
基本設定の［Microsoftネットワーク共有］にチェックを付けてください。

Windows 10/8でLAN DISKにアクセスできない

Microsoftアカウント等^※1でWindows 10/8にログオンしている場合、アクセス制限をかけたフォルダーにアクセスできないことがあります^※2。このような場合は、以下の手順をお試しください。

※1「@」が含まれるアカウント。

※2「@」が含まれるユーザー名をLAN DISK 上で作成できないため。
ここでは、LAN DISK上で作成したユーザー（「@」が含まれない）を、Windows 10/8上に登録する手順を案内しています。あらかじめLAN DISK上で、対象のフォルダーにアクセス権を持ったユーザーをご用意ください。

① 画面左下を右クリック

②［コントロールパネル］をクリック
①［ユーザーアカウントとファミリーセーフティ］または［ユーザーアカウント］をクリック

②［Windows資格情報の管理］をクリック
［Windows資格情報の追加］をクリック

※ 表示されていない時は、［Windows資格情報］をクリック
① アクセス権を持ったユーザーの情報を入力

②［OK］をクリック

インターネットまたはネットワークのアドレス	LAN DISK にアクセスする際に使う「LAN DISK名」または「LAN DISKのIPアドレス」を入力します。（例）LANDISK-123456 ※例のように「LAN DISK 名」を入力した場合、LAN DISKのフォルダーを開く際にも「LAN DISK名」を使ってください。
ユーザー名	LAN DISKに登録されている、アクセス権を持ったユーザー名を入力します。
パスワード	上記「ユーザー名」で指定したユーザーのパスワードを入力します。

これで、アクセス制限が掛かったフォルダーにアクセスできるようになります。（手順４で設定したユーザー権限でアクセスします。）

「アクセス権限が無い」とエラーが表示された

ユーザー名とパスワードを入力する画面が表示された

◆ Windowsの場合
Windowsにユーザー登録をしなおします。ユーザー登録されていない場合には、本製品に登録した［ユーザー名］［パスワード］と同じユーザーアカウントを作成してください。

◆ macOSの場合
macOSから共有にアクセスするの操作をしてください。
その際、アクセスしたい共有フォルダーを開くことができるユーザー名をお使いください。

macOSからファイル保存できなくなった

macOSで保存したファイルをWindowsで削除すると、本製品のシステムに採用されているWindowsサービスとmacOSサービス間のファイル保存情報に不整合が生じるために起こります。
macOSのデスクトップ上にマウントした共有をゴミ箱へ捨て、再度、Finderから本製品の共有へアクセスしてください。

本製品にネットワーク経由で接続するパソコンの台数制限

制限は設けておりませんが、同時接続台数が増加するとパフォーマンスが低下します。
推奨する同時接続台数は1632台まで（ネットワークドライブの割り当ても同様）

本製品にアクセスできないパソコンがある（他のパソコンはアクセスできている場合）

他のパソコンがアクセスできている場合、本製品の動作や設定には問題はありません。再度、共有にアクセスできるか確認するの手順をお試しください。

Windowsの[コンピューターの検索]で[LANDISK-xxxxxx]が見つからない

◆［表示］→［最新の情報に更新］をクリックしてください。

◆ 接続が正しくない可能性があります。本製品の電源（ランプが緑色に点灯しているか）、LANケーブルの接続、本製品を接続したブロードバンドルーターやハブ、LANポートのランプが点灯または点滅していることをご確認ください。

◆ ファイアウォールソフトで、本製品のコンピューター名（初期値は「LANDISK-xxxxxx」）や本製品のIPアドレス（DHCPから自動取得）を使用できるように設定してください。（詳しくは、お使いのソフトウェアの取扱説明書をご覧ください。）

◆ パソコンを再起動してお試しください。

◆ 本製品の電源を入れなおしてお試しください。

◆ LANアダプターが正常に認識されていることをご確認ください。（詳しくは、各LANアダプターの取扱説明書をご覧ください。）

◆ 本製品に設定されているIPアドレスで検索してください。

◆ 本製品のIPアドレスを固定設定する場合は、お使いのネットワークに合ったIPアドレスになっているかをご確認ください。

◆ 本製品とパソコンのワークグループ名を一致するように設定してください。
（本製品のワークグループ名は、設定画面の［情報・ログ表示］→［ネットワーク情報］を参照）
（パソコンのワークグループ名は、下の【Windowsパソコンの［ワークグループ名］の調べかた】を参照）

Windowsパソコンの［ワークグループ名］の調べかた

Windows 10、7、Vistaの場合

［スタート］をクリック後、［コンピューター］を右クリックし、［プロパティ］をクリック
「コンピューター名、ドメインおよびワークグループの設定」のワークグループの欄で確認できます。

Windows 8の場合

画面の右上（下）にマウスポインターを移動し、チャームバーが表示されたら、[検索] をクリック
［コンピューター］を右クリックし、［プロパティ］をクリック
「コンピューター名、ドメインおよびワークグループの設定」のワークグループの欄で確認できます。

Windows上から本製品を参照した場合に、見覚えのないフォルダーやファイルがある

◆ macOSでフォルダーやファイルを作成した場合は、作成したフォルダーやファイルの他に、別のフォルダーやファイルが作成されます。（例：「.AppleDouble」「.AppleDB」など）
このフォルダーやファイルには、macOS用の必要な情報が書き込まれていますので、削除しないでください。

◆ アプリケーションによっては、作業ファイルを作成・削除するものがあります。この場合、[TrashBox] フォルダーにフォルダーやファイルがある場合があります。

Windowsで、ユーザー権限共有フォルダーにログオンできない

本製品に登録したユーザー名、パスワードをWindowsでも作成し、Windowsへログオン時にそのユーザー名、パスワードでログオンしてください。

macOSで、[LANDISK-xxxxxx] が見つからない、接続できない

◆ 正しく接続されていない可能性があります。本製品の電源（ランプが緑点灯）、LANケーブルの接続、本製品を接続したブロードバンドルーターやハブ、LANポートのランプが点いていることをご確認ください。

◆ 以下の操作をしてください。

① Finder の［移動］メニュー→［サーバへ接続］をクリック

②「サーバアドレス」に［smb://landisk-xxxxxx］を入力

※ xxxxxx は、本製品のシールに記載のMAC アドレス下6 桁です。

※［smb://landisk-xxxxxx］で接続できなかった場合は、代わりに「smb://（本製品のIPアドレス）」と入力してください。
入力例　smb://192.168.0.200/
本製品のIPアドレスは「Magical Finder」の画面上に表示されます。

③［接続］をクリック

④［登録ユーザ］を選ぶ

⑤ アクセスのためのユーザー名（名前）とパスワードを入力

⑥［接続］をクリック

⑦［disk1］を選ぶ

⑧［OK］をクリック

macOSで「"（共有フォルダー名）"のオリジナルの項目が見つからないため、操作を完了できません。」と表示された

アクセスするユーザーを先に指定する必要があります。
macOSから共有にアクセスするの操作でアクセスしてください。

Active Directoryへの参加ができない

◆ 設定画面の［ネットワーク］→［LAN1］→［IPv4］（［IPv6］）から［DNSサーバー］を正しく設定してください。

◆ 設定画面の［ユーザー＆グループ］→［Microsoftネットワーク設定］を正しく設定してください。

◆ 指定の管理者ユーザーがドメインコントローラー上でAdministrator権限を有することを確認してください。また、Active Directoryの仕様により、ドメインコントローラーのAdministratorパスワードが一度も変更されていない場合、ログオンは失敗します。Administratorパスワードを変更してから、再度設定してください。

◆ ドメインコントローラーの時刻設定とLAN DISKの時刻設定が5 分以上離れているとログオンは失敗します。その場合、両者の時刻設定を合わせてから再度設定してください。

◆ サーバーに本製品の名前と同じコンピューターがすでに登録されていた場合は、登録されているコンピューターをいったん削除してから再度設定してください。

◆ 設定画面の［ユーザー＆グループ］→［Microsoftネットワーク設定］で、一度ワークグループモードに設定を戻してから、再度Active Directory モードに設定してください。

◆ 本製品を再起動してから、再度Active Directoryモードに設定してください。

◆ ご利用のネットワークにBDC（バックアップドメインコントローラー）がある場合、以下をご確認ください。

① 設定画面の［ユーザー＆グループ］→［Microsoftネットワーク設定］の参加方法の設定で、［ワークグループ］を選んで設定します。

② PDC(プライマリードメインコントローラー)を再起動します。

③ 本製品を再度Active Directoryモードに設定します。

ドメインモードに切り替えると共有にアクセスできなくなった

ドメインモードとワークグループモードでは、ユーザー認証の方法が異なります。そのため、ドメインモードとワークグループモードを切り替えると、共有にアクセスできなくなります。

共有フォルダーを開こうとすると、「組織のセキュリティポリシーによって非認証のゲストアクセスがブロックされているため…」と表示される

Windows 10 Enterprise や Windows 10 Education、Windows Server 2016 などでは、セキュリティの観点から詳細アクセス権が無効の共有フォルダーにアクセスできない場合があります。
共有フォルダーに詳細アクセス権を設定してお使いいただくことをおすすめいたします。

どうしても詳細アクセス権が無効の共有フォルダーにアクセスしたい

ローカルグループポリシーエディターでセキュリティを下げるように設定すると、アクセスできるようになります。

画面左下の検索欄に「gpedit」と入力し、「グループポリシーの編集」を開く
［コンピューターの構成］→［管理用テンプレート］→［ネットワーク］→［Lanman ワークステーション］を開く
［安全でないゲストログオンを有効にする］をダブルクリック
［有効］を選び、［OK］をクリック

困ったときには

ファイルの保存

ファイルごとに、「読み込みのみ」「読み書き可能」のように設定したい

製品の仕様上、ファイルごとのセキュリティ設定はできません。
ファイルやフォルダーに属性やセキュリティ設定はおこなわないでください。

ファイル名やフォルダー名の制限について

本製品に保存できるファイルやフォルダー名は、文字制限があります。
文字制限一覧

ファイルを削除するとゴミ箱にいったん入りますか？

ご購入時にある共有フォルダー「disk」のゴミ箱機能は、無効に設定されています。ゴミ箱機能

共有フォルダーにファイルをコピーする際のサイズの制限はありますか？

制限はありません。

困ったときには

設定画面

ネットワークに導入後、本製品の設定画面が表示されない

●本製品が正しく接続できていない可能性があります。本製品の電源（ランプが緑点灯）、LANケーブルの接続をご確認ください。
●本製品とパソコンのIPアドレス設定があっていない可能性があります。本製品をパソコンと同じルーターにつなげてください。
●セキュリティ関連のソフトウェアのファイアウォール機能により制限されている場合があります。ファイアウォール機能を本製品設定時のみ解除してください。（ファイアウォールソフトの操作方法については、ソフトウェアメーカーにお問い合わせください。）
Windows の場合は、以下の【（参考）Windows 8 のWindows ファイアウォール機能の除外設定】をご覧ください。

（参考）Windows 8のWindowsファイアウォール機能の除外設定

LAN DISKコネクトをインストールする
[コントロールパネル] を開く
[Windowsファイアウォール] を検索し、[Windowsファイアウォールによるアプリケーションの許可] をクリック
[設定の変更]をクリック
一覧から[LAN DISKコネクト] にチェックし、[OK] をクリック

●設定した本製品のIPアドレスが正しくないおそれがあります。RESETボタンで本製品のIPアドレスをご購入時の設定に戻してください。出荷時設定に戻す
ご購入時の設定に戻した後、本製品の設置をやり直してください。
●Webブラウザーがプロキシサーバーを使用する設定になっている場合、本製品の設定画面を開くことができません。Webブラウザーの設定でプロキシサーバーを使わない設定にしてください。
本製品の設定終了後は、プロキシ設定を元に戻してください。
macOSの場合は、以下の【macOSでプロキシサーバー設定を無効にする】をご覧ください。

macOSでプロキシサーバー設定を無効にする

[アップルメニュー] → [システム環境設定] をクリック
[ネットワーク] を開く
[詳細] をクリック
①[プロキシ] をクリック
②[Web プロキシ(HTTP)] のチェックを外す
③[OK] をクリック

設定画面で一部表示されない項目がある

●セキュリティ関連のソフトウェアのファイアウォール機能により制限されている場合があります。ファイアウォール機能を本製品設定時のみ解除してください。（ファイアウォールソフトの操作方法については、ソフトウェアメーカーにお問い合わせください。）
Windows の場合は、【（参考）Windows 8 のWindowsファイアウォール機能の除外設定】をご覧ください。
●本製品の設定時のみセキュリティレベルを「中」に設定してください。
設定後は、元の「高」設定に戻してください。
※Internet Explorer をご利用の場合の例
[インターネットオプション] → [セキュリティ] タブをクリックし、[このゾーンのセキュリティレベル] を「中」に合わせます。

設定画面で文字が入力できない

●入力する場所を一度クリックしてください。
●入力できる文字を確認してください。
本製品の設定画面上で入力できる文字には制限があります。文字制限一覧

パスワード認証に失敗し設定画面を表示できない、パスワードを忘れた

設定したパスワードを入力する必要があります。再度パスワードを確認してお試しください。
パスワードを忘れてしまった場合は、出荷時設定に戻すをご覧になり、一部の設定をご購入時に戻してください。

「現在処理中です」と表示された

●他の設定処理中でないかご確認ください。
●いったん本製品の電源を入れ直して、同様の操作をしてください。
●本製品を初期化してください。出荷時設定に戻す

設定画面の動作が遅い

本製品の処理動作中である可能性があります。以下の処理が終了するまでお待ちください。
ファイル共有サービス転送中/再生中、データベース更新中、スピンアップ中、バックアップ中など

設定画面が崩れたり、画面内の文章が正しく表示されない

Webブラウザーの互換表示をクリックしてください。
例）Internet Explorer の場合

LAN DISKコネクト、Magical Finderで本製品が検索されない

●最新バージョンをご使用ください。
●接続が正しくないおそれがあります。以下をご確認ください。
・本製品の電源（ランプが緑色に点灯していること）
・本製品をつないだブロードバンドルーターやハブなどのLAN ポートのランプが点灯または点滅していること
・LANケーブルの接続（LANケーブルを抜き差ししてみる）
●本製品が再起動中の場合があります。
本製品が起動するまで（ランプが緑点滅から緑点灯に変わるまで）お待ちください。
●セキュリティ関連のソフトウェアのファイアウォール機能により制限されている場合があります。ファイアウォール機能を本製品設定時のみ解除してください。（ファイアウォールソフトの操作方法については、ソフトウェアメーカーにお問い合わせください。）
Windows の場合は、【（参考）Windows 8 のWindowsファイアウォール機能の除外設定】をご覧ください。

困ったときには

内蔵ディスク

デフラグ機能はありますか？

本製品にデフラグ機能はありません。

省電力機能が働かない

本製品のシステムが必要なファイルにアクセスする場合があります。

困ったときには

バックアップ時

バックアップ、データコピー後にデータを参照したい

以下のページをご覧ください。
バックアップしたデータを確認する
 データコピーしたデータを確認する

バックアップ、データコピーにかかる時間について

バックアップ（データコピー）元および先が本製品上の場合、目安として1GB あたり約100 秒かかります。
バックアップ（データコピー）元または先がネットワーク上の場合、ネットワークの負荷状況などにより変動しますが、さらに多くの時間を要します。

スケジュール設定をした場合、更新されたデータのみバックアップされますか？

下の２つは、更新されたデータのみバックアップ（履歴差分バックアップ）となります。
・内蔵ディスク・専用フォーマットされたUSB HDD
上記以外の共有は、更新されていないデータについてもバックアップ・データコピーされます。

バックアップ、データコピー先のデータを見せないようにできますか？

対象先の共有フォルダーが本製品上にある場合は、見せないようにできます。すべてのサービスを無効にした共有フォルダーをバックアップ先に指定してください。
対象先の共有フォルダーがネットワーク上の場合は、見せないようにすることはできません。

エラーのログが表示された、バックアップ（データコピー）を実行するとブザーが鳴りエラーとなる

●下の表を参考に、確認してください。

USB HDD	・USB HDDがつながっていること・USB HDDの電源が入っていること・元のフォルダーが読み取り可能であること・USB HDDが書き込み可能なフォーマットでフォーマットされていること・USB HDDのファイルが正しくが読めること・USB HDDのポート設定が共有モードに設定されていること
ネットワーク上	・本製品がネットワークに接続されていること・ネットワーク上の装置がネットワークに接続されていること・ユーザー名とパスワードが正しいこと・元に設定したユーザーに読み取り権限があること・先に設定したユーザーに書き込み権限があること

● バックアップ（データコピー）先の空きが不足しているおそれがあります。ディスクの使用量を確認してください。
空き容量が無い場合はバックアップ（データコピー）先に管理者（admin）でアクセスし、不要なファイルを削除する必要があります。

● バックアップ（データコピー）元または先のファイルシステムに異常がある可能性があります。チェックディスクにより、ファイルシステムに異常がないかご確認ください。

● システムログの内容にエラー原因が表示されている場合がありますので、内容を確認してください。システムログを確認する

●［LAN DISK Log］共有の［Backup］（［Data Copy］）の［ジョブ名］以下に「(実行日時)_failed.log」というファイル名のログファイルが生成されますので、内容を確認してください。
バックアップしたデータを確認する
 データコピーしたデータを確認する

ログにクイックコピーのエラーが表示された
クイックコピーを実行するとブザーが鳴りエラーとなる

●コピー先がUSB HDDの場合は、接続されていること、電源が入っていること、書き込み可能なフォーマットでフォーマットされていること、ポート設定が共有モードに設定されていることをご確認ください。
●コピー先のディスクに空きが不足しているおそれがあります。ディスクの使用量をご確認ください。空き容量が不足している場合は不要なファイルを削除するなどして空きを確保する必要があります。
●システムログの内容にエラー原因が表示されている場合がありますので、内容を確認してください。システムログを確認する
[LAN DISK Log] 共有内の［QuickCopy］フォルダー以下にログファイルが生成されますので、内容を確認してください。

困ったときには

通知機能

メール送信でエラーとなる

●「デフォルトゲートウェイ」と「DNSサーバー」が正しく設定されていない可能性があります。
（DHCPサーバーから自動で取得していない場合）設定画面の［ネットワーク］で、「デフォルトゲートウェイ」と「DNSサーバー」をパソコンで設定されているものと同じ値に設定してください。
以下の手順で確認したIPアドレスを、設定画面の［ネットワーク］に入力してタイムサーバーとの同期とメール通知テストで送信ができるかどうかご確認ください。
【デフォルトゲートウェイとDNSサーバーの確認方法】
・ Windows 10、8の場合
①画面の左下にマウスポインターを移動し、右クリックします。
②メニューが表示されたら、［コマンドプロンプト］をクリックします。
③ ipconfig /all　と入力してEnterキーを押します。
④ [デフォルトゲートウェイ] と「DNSサーバー」のIPアドレスを確認します。
・ Windows 7、Vistaの場合
①［スタート］→［すべてのプログラム］→［アクセサリ］→［コマンドプロンプト］をクリックします。
② ipconfig /all　と入力してEnterキーを押します。
③［デフォルトゲートウェイ］と「DNS サーバー」のIPアドレスを確認します。
・ macOS の場合
①［アップルメニュー］→［システム環境設定］で［ネットワーク］を開きます。
②［Ethernet］を選択し、表示された［ルーター］［DNS サーバ］のIPアドレスを確認します。

●メール送信時の認証が正しくないおそれがあります。
［システム］→［通知］→［メール］→［基本設定］の［認証］で、適切な認証方式を選択し設定します。
※メール送信時の認証については、プロバイダーやメール送信サーバーの管理者にご確認ください。

●プロバイダーが迷惑メール送信防止措置（OP25B）を実施しているおそれがあります。以下のいずれかの方法を試してください。
・プロバイダーから指定されたSMTP サーバーを［SMTP サーバー］に指定する。
・プロバイダー外部のSMTP サーバーを指定する場合はSMTP AUTH を使い、25 番ポートでのメール送信を行わないようにする。（SMTP サーバーがSMTP AUTH に対応している場合に限られます。）

●Active Directoryに参加している場合、ドメインコントローラーのDNSサーバーに転送設定がないとエラーとなります。Windowsのヘルプをご覧になり、DNSサーバーの転送設定を行ってください。

困ったときには

その他

CSV一括登録でエラーが表示される

●「ファイルサイズが20MB を超えています。」と表示された場合
20MB以下のファイルを使ってください。

●「ファイルが不正です。」と表示された場合
CSV形式のファイルを使ってください。

●「設定が不正です。」と表示された場合
設定値として以下の例のような不正な値が設定されています。CSVファイルを修正してください。
例1：文字制限に違反している。（文字制限一覧参照）
例2：使用量制制限が0 ～ 99999の範囲で、かつ小数点第1位以上で設定されていない。
例3：バックアップ先に指定されている共有を非読み取り専用で設定している。
例4：USB共有フォルダーに対して使用量制限を0.1 以上で設定している。

●「項目は対応外です。」と表示された場合
・設定項目定義をCSVファイルに記述していない場合
弊社製HDL-XRなどとの互換性のための表示です。対処の必要はありません。
・設定項目定義をCSV ファイルに記述している場合
以下の例のような対応外の項目が設定されています。
例１：項目のスペルミスがあります。→内容が正しいかご確認ください。
例2：項目に対応するパッケージをインストールしていない。→該当のパッケージを追加してください。

●「Name の項目が設定されていない箇所があります。」と表示された場合
対象の名前を指定してください。
例１：名前の項目が空で設定されている。
例2：設定項目定義をCSV ファイルに記述している場合、一番目(一番左) の項目にNameを定義していない。

困ったときには

アフターサービス

重要

●本製品の修理対応、電話やメール等によるサポート対応、ソフトウェアのアップデート対応、本製品がサーバー等のサービスを利用する場合、そのサービスについては、弊社が本製品の生産を完了してから5年間を目途に終了とさせていただきます。ただし状況により、5年以前に各対応を終了する場合があります。
●個人情報は、株式会社アイ・オー・データ機器のプライバシーポリシーに基づき、適切な管理と運用をおこないます。

お問い合わせ方法

弊社サポートページにて、以下をご確認ください
・「Q＆A よくあるご質問」を参照
・最新のソフトウェアをダウンロード

それでも解決できない場合は、サポートセンターへ

電話:050-3116-3025
※受付時間 9:00～17:00 月～金曜日（祝祭日をのぞく）
インターネット: https://www.iodata.jp/support/
※ご用意いただく情報▷製品情報（製品名、シリアル番号など）、PCや接続機器の情報（型番、OSなど）

修理を依頼する方法

修理については、弊社修理ページをご覧ください（修理依頼書は弊社修理ページから印刷できます）。

付録

本マニュアルを印刷する

本マニュアルをお手元でご覧になるための方法をご案内します。

全ページプリント（PCのみ）

上のボタンをクリックすると、本マニュアル全体をWebブラウザーのプリント機能で印刷できます。
ただし項目が多いマニュアルはページ数が多くなり、全体の印刷には向きません。
プリントしたいページを開き、そのページだけをWebブラウザーのプリント機能で印刷することをおすすめします。

※ マニュアルの内容量によっては、印刷が始まるまで数分掛かることがあります。

※［全ページプリント］ボタンは、スマホ・タブレットではお使いになれません。

付録

ソフトウェアライセンス情報

●本製品で使用しているソフトウェアライセンス情報
弊社Webページをご覧ください。

●機能追加（パッケージ）で使用しているソフトウェアライセンス情報
弊社Webページをご覧ください。

付録

本マニュアルのご利用について

本マニュアルで使用しているソフトウェアライセンス情報やGoogle アナリティクス4の利用については、こちらをご覧ください。

HTMLマニュアルのご利用について

RAIDモード

本製品で設定できるRAIDモード

この項目は、お使いの製品とは関連がない内容です。

本製品は、出荷時［拡張ボリューム］で構成されています。
本製品の設定画面で他のRAID モードに変更できます。本製品では以下のRAID モードに設定することができます。

※ 内蔵ディスクカートリッジをそれぞれ別のHDD として使うことはできません。

拡張ボリュームとは？

本製品の出荷時は、拡張ボリュームに設定されています。

・動作
それぞれ2台のHDDでペアを構成し、ファイル単位でミラーリングします。そのようなペアが複数集まり、１つのドライブとして構成されます。

・故障時
ペアがAとA'で構成されている場合、仮にAが故障した場合はA'が補完します。Aを交換すると、A'からAへ再構築処理を実施します。この時、使われている容量分のみで再構築するため、処理が速く完了します。

・容量
ペアの容量を全て合計したものが本製品の容量となります。なお、各ペアの容量を同一サイズにする必要はありません。

・構成
内蔵ディスクカートリッジが2つあるため、ペアが1つ4つあるため、ペアが2つできます。
また、USBポート3と4でもペアを作ることができます。
USB HDDをペアとして増設する

※ USB HDDを片方だけつないだ場合、本製品の容量は増加しますが、USB HDDに関しての冗長性はありません。

▼RAIDモード

拡張ボリューム（出荷時設定）	内蔵ディスク全容量の2/4を利用できます。再構築は使われている容量のみおこなわれます。（再構築が速い） 2台のHDDをペアにして、ファイル単位でミラーリングをおこないます。《データの保護機能：高》・RAID崩壊なし・ペアを構成しているHDDが同時に故障すると、当該ペア内のデータが欠損
RAID 6	内蔵ディスク全容量の2/4を利用できます。《データの保護機能：高》・最大2台故障に対応・3台故障でRAID崩壊
RAID 5	内蔵ディスク全容量の3/4を利用できます。《データの保護機能：中》・最大1台故障に対応・2台故障でRAID崩壊
RAID 0	内蔵ディスクの全容量を利用できます。アクセス速度が最も速くなります。《データの保護機能：なし》・1台故障でRAID崩壊

▼RAIDモード

拡張ボリューム（出荷時設定）	内蔵ディスク全容量の1/2を利用できます。再構築は使われている容量のみおこなわれます。（再構築が速い） 2台のHDDをペアにして、ファイル単位でミラーリングをおこないます。《データの保護機能：高》・RAID崩壊なし・ペアを構成しているHDDが同時に故障すると、当該ペア内のデータが欠損
RAID 1	内蔵ディスク全容量の1/2を利用できます。 1台のHDDに障害が発生しても復旧できます。《データの保護機能：中》・1台故障に対応・2台故障でRAID崩壊
RAID 0	内蔵ディスクの全容量を利用できます。アクセス速度が最も速くなります。《データの保護機能：なし》・1台故障でRAID崩壊

RAIDモード

現在のRAIDモードを確認する

この項目は、お使いの製品とは関連がない内容です。

［情報］→［ボリューム情報］をクリック
［内蔵ディスク］の［モード］を確認

RAIDモード

RAIDモードを変更する

この項目は、お使いの製品とは関連がない内容です。

ご注意

・RAIDモードを変更するには、内蔵ディスクカートリッジがすべて取り付けられている必要があります。

・内蔵ディスクはすべてフォーマットされます。
本製品内にデータが保存されている場合は、RAIDモード変更前にバックアップしてください。

・RAIDモードを変更すると、RAIDの再構築処理をおこないます。
RAIDモードの変更処理は数分で終わりますが、再構築完了までに多くの時間がかかります。

・再構築中であっても本製品を通常通り使えますが、再構築中に以下の操作はできません。また、再構築中は、データ保護されません。
　- スケジュールシャットダウン
　- アクティブリペア

RAID再構築完了までの所要時間

・次の時間は、6TB32TBモデルの場合です。この時間は製品のモデル容量に応じて、およそ比例した時間を必要とします。お使いのモデルにあわせ目安としてください。

変更するRAIDモード	RAID再構築完了までの時間
拡張ボリューム	約2分
RAID 6	約38時間
RAID 5	約24時間20分
RAID 1	約6時間30分
RAID 0	約2分

※内蔵ディスクを暗号化していた場合や、再構築中に設定変更やファイル操作をおこなった場合は、上記以上の時間を必要とします。
※RAIDモードの所要時間は、他のRAIDモードから変更し、設定画面にてモード変更処理が完了した後、再構築が完了するまでの時間です。ただし、拡張ボリューム、RAID 0では再構築はおこなわれません。モード変更のみにかかる時間です。

［ボリューム］→［内蔵］→［フォーマット］をクリック
①RAIDモードを選ぶ

②［実行］をクリック
「フォーマットしますか？」と表示されたら［OK］をクリック

フォーマットを開始します。しばらくお待ちください。

RAID再構築完了まで

■ RAIDの再構築が完了するまでに、時間がかかる場合がありますが、本製品へのアクセスは可能です。ただし、再構築完了まではRAIDによるデータ保護はされません。

■ 現在の構築状態は、［ボリューム情報］で確認できます。内蔵ディスクの［ステータス］に「正常動作」と表示されたら再構築完了です。

※ 情報を更新する場合は、［ボリューム情報］を開き直してください。

RAIDモード

本製品の容量を増やす（拡張ボリューム時）

この項目は、お使いの製品とは関連がない内容です。

この方法は、RAIDモードが「拡張ボリューム」（出荷時設定）の場合のものです。
（拡張ボリュームについては、本製品で設定できるRAIDモードをご覧ください。）
※他のRAIDモードでは、容量を増やすことはできません。以下を実行するとRAID崩壊のおそれがあります。

ペアになっている内蔵ディスクカートリッジやUSB HDDを順番に交換し、最終的に両方を交換することで本製品の容量を増やします。

準備する

● 現在のディスク容量より大きいNAS交換用HDDまたはUSB HDDを２台準備します。

・ NAS交換用HDDは、NAS交換ハードディスク対応表からお選びください。

・ USB HDDは、LAN DISKバックアップ・増設用ハードディスク対応一覧からお選びください。

※ NAS交換用HDDまたは対応USB HDD以外のHDDをご利用の場合、サポート対象外となります。

● 交換する内蔵ディスクまたはUSB HDDのペアを決めます。

交換方法

※ 以下は、内蔵ディスク1と23と4を交換する場合の例です。

［ボリューム］→［内蔵］→［取り外し］をクリックし、ペアの片方を選んで実行する

※ USB HDDの場合は、［ボリューム］→［USBx］→［取り外し］をクリック
本製品の電源を切る

一度使ったことがあるオプションHDDを交換に使わない

古いデータの上書きによって、データ損失のおそれがあります。
交換するペアの片方を取り外し、容量の大きい内蔵ディスクカートリッジ（USB HDD）を取り付ける
内蔵ディスクカートリッジの交換方法

STATUSランプが赤点滅します

ペアの片方を取り外すと「構成異常」になり、冗長性がなくなります。速やかに交換してください。
本製品の電源を入れる
再構築が開始されます。再構築が終わるまでお待ちください。

構築状況を確認する

再構築の状況は［情報・ログ表示］→［ボリューム情報］で確認できます。
内蔵ディスクの［ステータス］に「正常動作」と表示されたら再構築完了です。

※ 情報を更新する場合は、再度［ボリューム情報］を開き直してください。
手順１を参考に、交換するペアのもう片方を選んで実行する
再構築が終わったら、本製品の電源を切る
交換するペアの残りを取り外し、容量の大きい内蔵ディスクカートリッジ（USB HDD）を取り付ける
本製品の電源を入れる
再構築が開始されます。再構築が終わるまでお待ちください。

再構築が終われば、本製品の容量が増えます。

HDD故障時の対応

故障と思ったら…

この項目は、お使いの製品とは関連がない内容です。

万一に備えて、定期的にバックアップしてください

RAID構成が崩壊した本製品のデータを復旧することはできません。
事前にバックアップ設定をして、万が一の故障に備えてください。本製品のバックアップ方法

保守サービスのご案内

アイオー・セーフティ・サービス（ISS）は、本製品をより長く安心してご利用いただくために、万が一の場合の保守を実施する有償保守サービスです。
設置から、故障時の交換、ハードディスクのデータ復旧まで充実のサービスをご用意。ワンストップでのサービスをご提供いたします。詳しくは以下をご確認ください。
https://www.iodata.jp/biz/iss/tokusetsu/

状態を確認する

どのHDDが故障しているか、RAID構成は無事なのかを確認する必要があります。故障の状況を確認してください。
▶ランプ･ブザーの状態

データをできるだけ回収する

データにアクセスできる場合は速やかにデータを退避させてください。
データにアクセスできない場合は、本製品の電源をいったん完全に切り、再び電源を入れてください。場合によっては、保存されたデータにアクセスできることがあります。
※弊社では、取り出したデータの保証はできません。

RAIDが崩壊していたら…

本製品内部のデータの一部または全部が壊れています。以下をご覧ください。
▶RAIDが崩壊したときには

故障したディスクを交換する

内蔵ディスクが故障している場合は、内蔵ディスクカートリッジの交換が必要です。新しい内蔵ディスクカートリッジに交換してください。
※内蔵ディスクカートリッジが完全に交換されるまで、データの冗長性は低くなっているか、失われています。速やかに内蔵ディスクカートリッジを交換してください。
▶内蔵ディスクカートリッジの交換方法

USB HDDが故障している場合は、USB HDDの交換が必要です。故障したUSB HDDを取り外し、新しいUSB HDDをつないでください。

HDD故障時の対応

内蔵ディスクカートリッジの交換方法

この項目は、お使いの製品とは関連がない内容です。

内蔵ディスクカートリッジ交換時のご注意

■ 本製品の内蔵ディスクカートリッジは、故障時以外には取り外さないでください。不用意に取り外すと冗長性が失われたり、RAID 構成が崩壊してすべてのデータを失う危険があります。
拡張ボリュームで容量を増やす際は、記載された手順にしたがってください。
本製品の容量を増やす（拡張ボリューム時）

■ 本製品の電源が入っている状態で、カートリッジを取り付けてください。

■ STATUSランプの点灯状況や、該当カートリッジのHDDランプが赤点滅もしくは消灯していることを確認した上で取り外してください。

■ 内蔵ディスクカートリッジの取り付け・取り外しは、必ず１台ずつ、以下の説明通りにおこなってください。

■ 一度使ったことがあるオプションHDDを交換に使わないでください。
古いデータの上書きによって、データ損失のおそれがあります。

対応オプションHDDカートリッジ

以下の弊社Webページをご確認ください。
https://www.iodata.jp/pio/io/nas/landisk/nas_hdd.htm

カートリッジを交換する

カートリッジを取り外す

① 取り外すカートリッジの着脱レバーを上げる

② カートリッジを手前に引いて取り出す
本製品の電源が入っていない場合は、電源を入れる
カートリッジを取り付ける

① 取り付けるカートリッジの着脱レバーを固定されるまで上げる

② ○を押し、カートリッジをスロットの奥まで挿入する

※ カートリッジを押しこむ際は、必要以上の力を加えないでください。故障の原因となります。

③ 着脱レバーが“カチッ”となるまで下ろす

内蔵ディスクを交換する

HDDランプを見て、交換が必要な内蔵ディスクを確認する
本製品の電源を切り、十分に冷めるまで待つ

▶電源を切る
本製品のフタを外す
交換する内蔵ディスクが下になるように本製品を寝かせ、下の内蔵ディスクを取り出す
ネジを4か所外し、用意したオプションHDDに金具を付け替える

ご注意

金具をネジ留めする際は、HDDを少し浮かせるなどしてネジ穴に水平に入るようにしてください。
ハンドルの矢印が下側を向くように取り付ける
本製品のフタを閉じる

HDD故障時の対応

RAIDが崩壊したときには

この項目は、お使いの製品とは関連がない内容です。

RAID崩壊モード

以下の「RAID崩壊モードの状態」の場合、内蔵ボリュームに異常が発生し、RAIDが崩壊した状態(RAID崩壊モード) となっています。
RAIDが崩壊した状態になった場合、内蔵ボリュームに保存されたデータの一部またはすべては失われている可能性があります。

▼RAID崩壊モードの状態

ランプやブザー	状態	補足
STATUSランプ	赤点滅	-
HDDランプ	赤点滅	故障した内蔵ディスクカートリッジです。交換してください。
	赤点灯	そのまま使える内蔵ディスクカートリッジです。
	消灯	使えない内蔵ディスクカートリッジです。正しい内蔵ディスクカートリッジを取り付けてください。
ブザー	「ピーポーピーポー」と鳴り続けている	ブザーはFUNC.ボタンを押すと停止します。

RAID崩壊モードへの対処

RAID崩壊モードとなった場合、以下の対処をおこなってください。

対処1　データをできるだけ回収する

データにアクセスできる場合は速やかにデータを退避させてください。
データにアクセスできない場合は、本製品の電源をいったん完全に切り、再び電源を入れます。場合によっては、内蔵ディスクに保存されたデータにアクセスできることがあります。
※弊社では、取り出したデータの保証はできません。
データをバックアップした後は、速やかに故障した内蔵ディスクカートリッジを交換してください。

再起動してもアクセスできない

RAID強制復帰を試すこともできます。ただし、データ復旧業者に依頼してもデータを回復できなくなる場合があります。
RAID強制復帰

対処2　RAID構成を正常な状態に戻す

故障した内蔵ディスクカートリッジを交換した後、RAIDを再設定します。
RAID再設定（再フォーマット）

ミラーディスクがある場合

事前にミラーディスクを作成してある場合には、そのミラーディスクからシステムを復旧することができます。
USB HDDを利用したミラーリング

出荷時の状態に近づけるには

［システム］→［初期化］をクリックし、［内蔵HDDの完全消去を行う。］にチェックを付け、［実行］をクリックしてください。

RAID強制復帰

RAIDが崩壊した時点で、内蔵ディスク上に保存されたデータの一部または全部は、すでに失われています。
RAID強制復帰をすると、崩壊したRAIDの復帰処理を試みます。
成功した場合は、一部データが破損した状態で、内蔵ディスクに保存されたデータに再びアクセスできる場合があります。
※弊社では、取り出したデータの保証はできません。

データ復旧業者に依頼する場合は、この操作をしないでください

この操作をすると、データ復旧業者に依頼してもデータを回復できなくなる場合があります。データ復旧をおこなう場合は、RAID強制復帰の実行せず、データ復旧業者へご依頼ください。

［ボリューム］→［内蔵］→［RAID 強制復帰］をクリック
① 内容をよく読む

②［同意する］をチェック

③［実行］をクリック

完了画面が表示されたら、RAID強制復帰は完了です。
正常に強制復帰できた場合は、復旧した内蔵ディスクをご確認ください。
※強制復帰できた場合でも共有フォルダーにアクセスできない場合があります。その場合、データを取り出すことはできません。

速やかに故障した内蔵ディスクカートリッジを交換してください

RAID強制復帰に成功した場合でも、故障した内蔵ディスクカートリッジが残っていると、再び異常およびRAID崩壊のおそれがあります。
速やかに故障した内蔵ディスクカートリッジを正常なものと交換し、RAIDを再設定してください。
RAID再設定（再フォーマット）

RAID再設定（再フォーマット）

RAIDの強制復帰に失敗した場合など、正常なRAIDボリュームを構成できなくなった場合に、RAID再設定（再フォーマット）をおこなう手順について説明します。

データはすべて失われます

RAID再設定をすると、内蔵ディスクを再度作成し直します。そのため、内蔵ディスク上に作成した共有フォルダーや、共有フォルダー内のデータはすべて失われます。
※ユーザー、グループの設定をはじめとする各種設定は引き継ぐことができます。

故障した内蔵ディスクカートリッジをすべて正常な内蔵ディスクカートリッジに交換する
［ボリューム］→［内蔵］→［フォーマット］をクリック
① [RAIDモード] を選ぶ

②［実行］をクリック
「フォーマットしますか？」と表示されたら、［OK］をクリック

フォーマットを開始します。しばらくお待ちください。

ご注意

内蔵ディスク上の共有フォルダー等は削除されています。再度設定してください。

このページはお役に立ちましたか？

検索結果

トップページ

画面で見るマニュアル

HDL-AAシリーズ HDL-AAWシリーズ HDL2-AAシリーズ HDL2-AAWシリーズ HDL2-Xシリーズ HDL4-Xシリーズ

パッケージ（追加機能）については

Windowsからアクセスする

管理者の方へ

LAN DISKコネクトをインストールする

アクセスする

macOSからアクセスする

管理者の方へ

接続できない場合

スマホからアクセスする

管理者の方へ

Remote Link Filesをインストールする

アクセスする

外出先のパソコンからアクセスする

管理者の方へ

おすすめの使用環境

本製品のおすすめ設定

設置する

電源を入れる、切る

電源を入れる

ランプが赤く点灯した場合

ご注意

電源を切る

ご注意

長期間使用しない場合

導入用ソフトをインストールする

LAN DISKコネクトをインストールする（Windowsのみ）

「記憶域」や［LANDISK-xxxxxx］が表示されない場合

LAN DISKコネクトをダウンロードする方法

ユーザーアカウント制御が表示されたら

上のウィンドウが表示されない

Magical Finderをインストールする（Windows/macOS）

設定画面を開く

事前に導入用ソフトをインストールしてください。

LAN DISKコネクトで開く（Windowsのみ）

Magical Finderで開く（Windows/macOS）

はじめて設定画面を開く場合

［ユーザーパスワード設定］

添付ソフトをインストールする

ダウンロードできるソフトウェア

共有にアクセスできるか確認する

共有とは？

Windowsから共有にアクセスする

macOSから共有にアクセスする

AppleShareネットワーク共有（AFP）でアクセスするには

接続できない場合

NarSuS登録をする

NarSuS（ナーサス）とは？

製品と離れたところからでも状態を確認

トラブル時にすばやくメールでお知らせ

トラブル対処ガイダンス

セキュリティへの配慮

ご利用環境

対象製品の設置環境

対象製品の設置環境

登録手順

本製品をインターネットに接続できない場合

プロキシサーバーの設定

設定・登録に失敗した

登録手順（インターネット接続できない環境）

ここから本製品の画面

ファームウェアの更新について確認する

本製品がインターネットに接続できる場合

本製品がインターネットに接続できない場合

Trend Micro Nas Securityを有効にする

共有するにあたって

アクセス権の設定例

アクセス権限の優先順位

共有フォルダー使用上のご注意

共有を追加する

①ユーザーを追加する

ユーザーに関する事項

②グループを追加する

グループに関する事項

③共有フォルダーを追加する

共有フォルダーに関する事項

［詳細アクセス権設定］について
