PCI-Express x16対応 GeForce 7600GSボードGA-7600GSH2　仕様

仕様書印刷
GA-7600GSH2 「GA-7600GSH2」はGeForce7600GSを搭載し、HDCPに対応したPCI-Express x16用のグラフィックボードです。高度なコンテンツ保護技術である「HDCP」機能をサポートすることにより、次世代光ディスクの最大の特徴であるフル ハイビジョン映像のデジタル出力が可能になりました。画面の歪みや横伸びが無い最適な解像度で高精細表示を可能にする充実のワイド解像度サポート、マルチ ディスプレイ環境の構築や静音ファンレス設計、動画再生支援機能による快適なDVDの鑑賞など基本的な機能はそのままに、新たにHDCP機能をサポートす ることによりデジタルフルハイビジョン時代にも対応するハイパフォーマンスなグラフィックボードです。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種(機種名) PCI-Express x16を搭載するDOS/V デスクトップ
動作環境 本体メモリー256MB以上(512MB以上を推奨)
＜市販Blu-rayタイトル再生必要環境＞
OS Windows XP SP2以降
CPU Pentium D 930(3GHz)以上、Core 2 Duo E6400(2.16GHz)以上
メモリー 1GB以上
チップセット i945/955/965/975
ディスプレイ 当社製「LCD-TV241Xシリーズ」などHDCPに対応のDVI端子を搭載したWUXGA(1920x1200)表示可能なディスプレイを推奨
※ デジタルフルハイビジョン出力時には必須
ドライブ 当社製「BRD-M2シリーズ」などPC用Blu-ray Discドライブ

対応OS

対応OS
(日本語版のみ)		 Windows 7(32/64ビット)※1、Windows Vista※2、Windows XP、Windows 2000
備考 ※1 OS標準ドライバで動作確認済み。
※2 HDCP機能とクローンモードをご利用になるには、サポートソフトのアップデートが必要です。ダウンロードはこちら。

対応解像度一覧

●アナログRGB
解像度 640×480 800×600 1024×768 1152×864
表示色数 フルカラー フルカラー フルカラー フルカラー
最大リフレッシュレート
(Hz)		 240 240 200 170
解像度 1280×960 1280×1024 1600×1200 1920×1440 2048×1536
表示色数 フルカラー フルカラー フルカラー フルカラー フルカラー
最大リフレッシュレート
(Hz)		 150 150 150 85 85
●デジタル
解像度 640×480 800×600 1024×768 1280×960 1280×1024
表示色数 フルカラー フルカラー フルカラー フルカラー フルカラー
最大リフレッシュレート
(Hz)		 85 85 85 85 85
解像度 1600×1200
表示色数 フルカラー
最大リフレッシュレート
(Hz)		 60
●ワイド解像度 (アナログ/デジタル共通)
解像度 848×480 1280×720 1280×768 1360×768 1440×900
表示色数 フルカラー フルカラー フルカラー フルカラー フルカラー
最大リフレッシュレート
(Hz)		 60 240 150 85 150 60 150

85

 85
解像度 1600×900 1600×1024 1680×1050 1920×1080 1920×1200
表示色数 フルカラー フルカラー フルカラー フルカラー フルカラー
最大リフレッシュレート
(Hz)		 75 120 100 60 60 85 60 85
※ ■色はアナログ/デジタル共通のワイド解像度です。その他の解像度はアナログにのみ対応しています。
  ■色は各解像度でのデジタルの最大リフレッシュレートです。
※ フルカラー：256色(16ビット)、65536色（32ビット）、1677万色
●テレビ解像度
出力 D1 D2 D3 D4 S端子
出力信号 480i 480p 1080i 720p 480i

仕様

VRAM容量 256MB
グラフィックアクセラレータチップ NVIDIA GeForce 7600GS(400MHz)
メモリ速度 800MHz(DDR)
メモリタイプ DDR2
接続バス形態 PCI-Express x16
HDCP機能 あり(COPP＆ScrambleDXVA対応ドライバ標準添付)
ビデオオーバーレイ機能 あり
最大表示色 1677万色
対応API DirectX 9.0/OpenGL 2.0
出力端子 アナログ端子：D-Sub15pin×1
デジタル&アナログ端子：DVI-I 29pin×1(添付アダプターでアナログD-Sub15pinにも対応)
TV出力端子：Mini DIN 7pin×1(コンポーネント端子・S端子出力対応)
走査周波数(垂直) 60～240Hz
外形寸法 167.64(W)×34.16(D)×111.15(H)mm(スロットカバー、コネクタ含まず。ヒートシンク含む。)
質量 約270g
質量(梱包時) 約510g
消費電流(最大) 最大45W
電源電圧定格 +3.3V ±5% 、+12V ±5%
使用温度範囲 5～35℃
使用湿度範囲 20～80％ (結露なきこと)
保証期間 1年保証
各種取得規格 VCCI Class B
備考 ※本製品はパソコンメーカー独自のレジューム機能をサポートしていません。

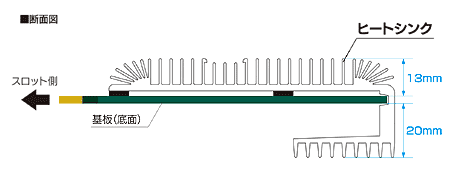

※お使いのパソコンにより隣接する部品(拡張カード、CPU等)に干渉する可能性があります。
下図をご参照ください。

添付品

主な添付品 サポートソフトCD-ROM、モニター変換アダプター、コンポーネント出力用変換ケーブル
