100BASE-TX/10BASE-T対応 16ポート レイヤー2スイッチングハブETX2-SH16N　仕様

仕様書印刷
  • ETX2-SH16N 製品 斜め前
  • ETX2-SH16N パッケージ1
  • ETX2-SH16N パッケージ2
画像

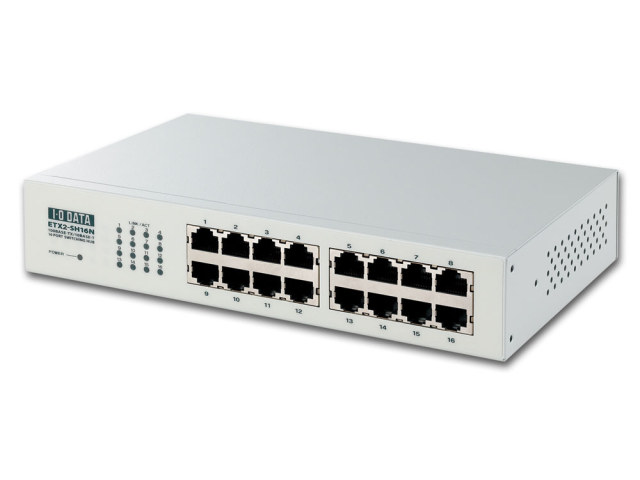

ETX2-SH16N 製品 斜め前

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

ETX2-SH16N 「ETX2 -SH16N」は、100BASE-TX・10BASE-T両用ポートを16ポート装備した、スイッチングハブです。19インチラック設置も可能で、デザインと使いやすさを両立した省スペース・低消費電力設計のハブです。また、指定有害物質の使用を抑制したRoHS指令準拠モデルです。

Ethernet 100BASE-TX model2 Switching Hub 16 ports built-in power unit

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

仕様

LANポート IEEE802.3u (100BASE-TX)
IEEE802.3 (10BASE-T)
※ 全ポート「Auto MDI/MDI-X」、「オートネゴシエーション」対応
通信方式 CSMA/CD、全二重/半二重
伝送符号 100BASE-TX:4B/5B+MLT-3
10BASE-T:マンチェスタ符号
スイッチ機能 スイッチ機能有り(全ポート)
スイッチング方式 ストア＆フォワード
フロー制御 IEEE802.3x (Full-duplex 動作時)／Back Pressure (Half-duplex 動作時)
MACアドレステーブル 8192エントリ(エージングタイム 300秒)
バッファ容量 160kbyte
表示LED POWER、LINK/ACT×16
コネクタ RJ-45×16ポート
その他機能 EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過
ケーブル仕様 最長100m
100BASE-TX通信時　（カテゴリー5以上のUTPまたはSTPケーブル）
10BASE-T通信時　（カテゴリー3以上のUTPまたはSTPケーブル）
外形寸法 約216(W)×133(D)×42(H)mm (突起部除く)
質量(本体のみ) 約860g
質量(梱包時) 約1600g
外形寸法図(本体) 以下の図を参考にしてください。
電源 電源内蔵(ACアダプター不要)
電源電圧定格 AC100V(50/60Hz)
消費電流 最大9.5W
使用温度範囲 0～40℃
使用湿度範囲 10～85％ (結露しないこと)
保証期間 1年保証
各種取得規格・法規制 VCCI Class A、電気用品安全法（PSE）
その他 日本国外では使用できません。

省エネ法表示事項 ※1

型番 ETX2-SH16N
区分名 D
エネルギー消費効率（W/Gbps）※2 5.1
最大実行伝送速度（Gbps）※3 1.6
測定時のポート速度とポート数 100Mbps：16ポート

※1 省エネ法（エネルギーの使用の合理化に関する法律）に基づく表示事項です。

※2 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。

※3 最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1518バイトの時における最大の実効伝送速度です。

添付品

主な添付品 電源ケーブル/ゴム足/19インチラックマウントキット一式/必ずお読みください。
