100BASE-TX/10BASE-T対応 8ポート レイヤー2スイッチングハブETX2-SH8N　仕様

仕様書印刷
  • ETX2-SH8N 製品
  • ETX2-SH8N パッケージ1
  • ETX2-SH8N パッケージ2
  • 設置例
画像

ETX2-SH8N 製品

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

ETX2-SH8N 「ETX2-SH8N」は、100BASE-TX・10BASE-T両用ポートを8ポート装備した、スイッチングハブです。電源を内蔵し、デザインと使いやすさを両立した、静音・低消費電力設計が特長です。

Ethernet 100BASE-TX model 2 Switching Hub 8 ports built-in power unit

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

仕様

LANポート IEEE802.3u(100BASE-TX)/IEEE802.3(10BASE-T)

※ 全ポート「Auto MDI/MDI-X」「オートネゴシエーション」対応
通信方式 CSMA/CD、全二重/半二重
伝送符号 100BASE-TX：4B/5B+MLT-3
10BASE-T：マンチェスタ符号
スイッチ機能 スイッチ機能有り(全ポート)
スイッチング方式 ストア＆フォワード方式
フロー制御 IEEE802.3ｘ(Full-duplex)、BackPressure(Half-duplex)
MACアドレステーブル 1kエントリ(エージングタイム300秒)
バッファ容量 96Kbyte
表示LED POWER、LINK/ACT
コネクタ RJ-45×8ポート
その他機能 EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過
ケーブル仕様 100BASE-TX：カテゴリー5以上のUTPまたはSTPケーブル
10BASE-T：カテゴリー3以上のUTPまたはSTPケーブル　
外形寸法 約161(W)×102(D)×29(H)mm (突起部含まず)

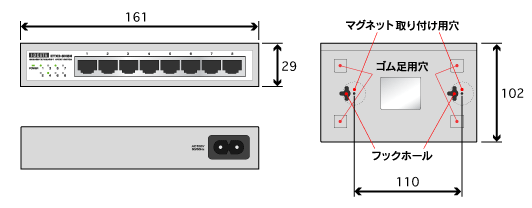

外形寸法図　
●単位：mm
質量(本体のみ) 約470g
質量(梱包時)

約700g
電源電圧定格 AC100V　50/60Hz
消費電力 最大4.3W
使用温度範囲 0～40℃
使用湿度範囲 10～85％(結露しないこと)
保証期間 1年保証
各種取得規格・法規制 VCCI Class B、電気用品安全法（PSE）

省エネ法表示事項 ※1

区分名 D
エネルギー消費効率（W/Gbps）※2 4.8
最大実行伝送速度（Gbps）※3 0.8
測定時のポート速度とポート数 100Mbps：8ポート

※1 省エネ法（エネルギーの使用の合理化に関する法律）に基づく表示事項です。

※2 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。

※3 最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1518バイトの時における最大の実効伝送速度です。

添付品

主な添付品 必ずお読みください(保証書付き)／電源ケーブル／マグネット(2個)／マグネット用ネジ(2個)／ゴム足(4個)
