100BASE-TX/10BASE-T対応 タップ型 8ポート レイヤー2スイッチングハブETX2-SH8NTP 仕様

仕様書印刷
画像

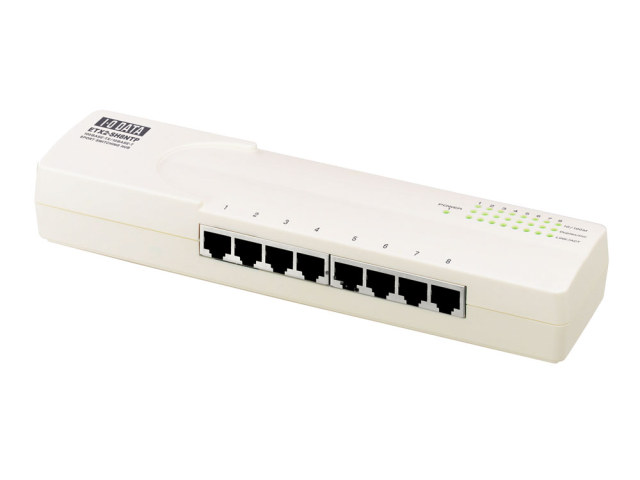

ETX2-SH8NTP 製品 斜め前

※商品写真はイメージです。実際の外観とは異なる場合があります。
ETX2-SH8NTP 「ETX2-SH8NTP」は、100BASE-TX/10BASE-T両用ポートを8ポート装備した、強力マグネット付きタップ型スイッチングハブです。
Auto MDI/MDI-X に対応し、ストア&フォワード方式・フローコントロール機能を搭載するなど、基本性能もしっかりしたスイッチングハブとしてご使用いただけます。指定有害物質の使用を抑制したRoHS指令準拠モデルです。

Ethernet 100BASE-TX model 2 Switching Hub 8 Ports- built-in Tap

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

仕様

LANポート IEEE802.3u(100BASE-TX)
IEEE802.3(10BASE-T)
全ポート「AutoMDI/MDI-X」 「オートネゴシエーション」対応
通信方式 CSMA/CD/全二重/半二重
伝送符号 100BASE-TX:4B/5B+MLT-3
10BASE-T:マンチェスタ符号
スイッチ機能 スイッチ機能あり(全ポート)
スイッチング方式 ストア&フォワード
フロー制御 IEEE802.3x(Full-duplex)/BackPressure(Half-duplex)
MACアドレステーブル 1kエントリ(エージングタイム 300秒)
バッファ容量 96kbytes
表示LED POWER、100M×8、FULL/COL×8、LINK/ACT×8
コネクタ RJ-45×8ポート
その他機能 EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過
ケーブル仕様

100BASE-TX通信時
10BASE-T通信時

カテゴリー5以上のUTPまたはSTPケーブル
カテゴリー3以上のUTPまたはSTPケーブル
外形寸法 約240(W)×57(D)×37(H) mm (突起部含まず)
質量(本体のみ) 約400g
質量(梱包時) 約626g

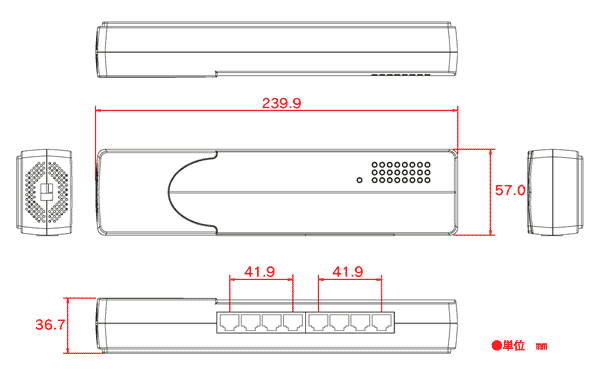

外形寸法図(本体)
電源電圧定格 AC100V(50/60Hz)
消費電力 最大5W
使用温度範囲 0~40℃
使用湿度範囲 10~85% (結露しないこと)
保証期間 1年保証
各種取得規格・法規制 VCCI Class B、電気用品安全法(PSE)
その他 日本国外では使用できません。

省エネ法表示事項 ※1

型番 ETX2-SH8NTP
区分名 D
エネルギー消費効率(W/Gbps)※2 5.3
最大実行伝送速度(Gbps)※3 0.8
測定時のポート速度とポート数 100Mbps:8ポート

※1 省エネ法(エネルギーの使用の合理化に関する法律)に基づく表示事項です。

※2 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。

※3 最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1518バイトの時における最大の実効伝送速度です。

添付品

主な添付品 必ずお読みください
