100BASE-TX/10BASE-T対応 24ポート レイヤー2スイッチングハブETX3-SH24N　仕様

仕様書印刷
  • ETX3-SH24N 製品 斜め前
  • ETX3-SH24N パッケージ1
  • ETX3-SH24N パッケージ2
画像

ETX3-SH24N 製品 斜め前

※商品写真はイメージです。実際の外観とは異なる場合があります。
ETX3-SH24N 「ETX3-SH24N」は、100BASE-TX・10BASE-T両用ポートを24ポート装備。
RoHS指令に対応した環境にやさしいスイッチングハブです。小型ボディながら19インチラック設置も可能で、デザインと使いやすさを両立した省スペース・低消費電力設計のハブです。

Ethernet 100BASE-TX model3 Switching Hub 24 ports built-in power unit

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

仕様

Ethernet規格 IEEE802.3u (100BASE-TX)／IEEE802.3 (10BASE-T)
通信方式 CSMA/CD、全二重／半二重
伝送符号 100BASE-TX:4B/5B+MLT-3
10BASE-T:マンチェスタ符号
スイッチ機能 スイッチ機能有り(全ポート)
スイッチング方式 ストア＆フォワード
フローコントロール IEEE802.3x (Full-duplex 動作時)／Back Pressure (Half-duplex 動作時)
MACアドレステーブル 8Kエントリ
エイジング機能 有り
バッファ容量 160KB
表示ランプ POWER、LINK/ACT×24
インターフェイス RJ-45ステーションポート×24ポート
※ 全ポート「Auto MDI/MDI-X」対応
その他機能 EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過
ケーブル仕様 100BASE-TX通信時：カテゴリー5以上のUTPまたはSTPケーブル
10BASE-T通信時：カテゴリー3以上のUTPまたはSTPケーブル
外形寸法 約270(W)×162(D)×43(H)mm (突起部除く)

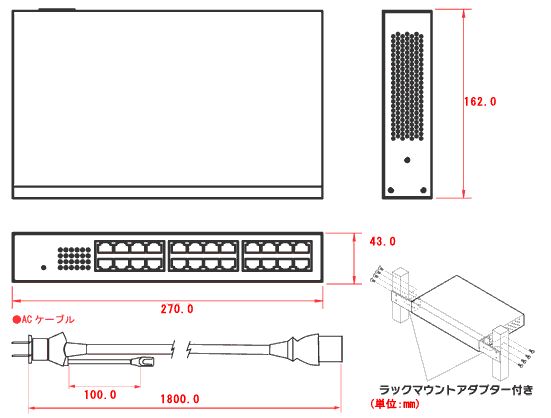

外形寸法図
スイッチングハブ外形寸法図
質量 約1.4kg (本体のみ)
質量(梱包時) 約2.1kg
備考 オートネゴシエーション機能搭載
電源電圧定格 AC100V、50/60Hz
消費電力(最大) 14W
使用温度範囲 0～40℃
使用湿度範囲 10～85％　(結露無きこと)
保証期間 1年保証
各種取得規格・法規制 VCCI Class A、RoHS指令、電気用品安全法（PSE）

省エネ法表示事項 ※1

型番 ETX3-SH24N
区分名 D
エネルギー消費効率（W/Gbps）※2 4.9
最大実行伝送速度（Gbps）※3 2.4
測定時のポート速度とポート数 100Mbps：24ポート

※1 省エネ法（エネルギーの使用の合理化に関する法律）に基づく表示事項です。

※2 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。

※3 最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1518バイトの時における最大の実効伝送速度です。

添付品

添付品 専用電源ケーブル／ゴム足／19インチラックマウントキット一式／取扱説明書／保証書
