IEEE802.11n/a/b/g対応 Wi-Fi USBアダプターWHG-AGDN/US-X 仕様

仕様書印刷
画像

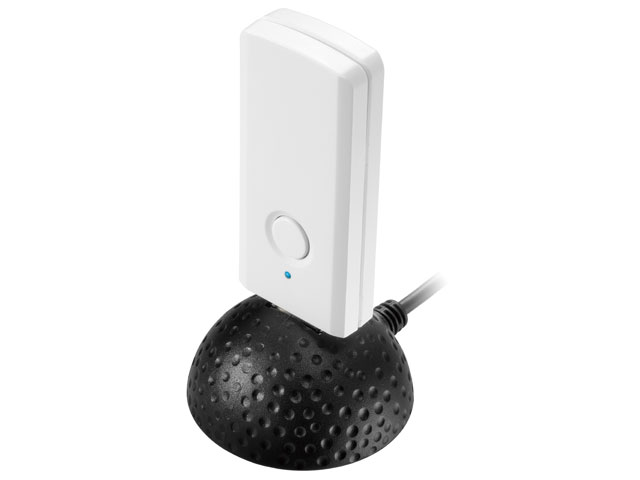

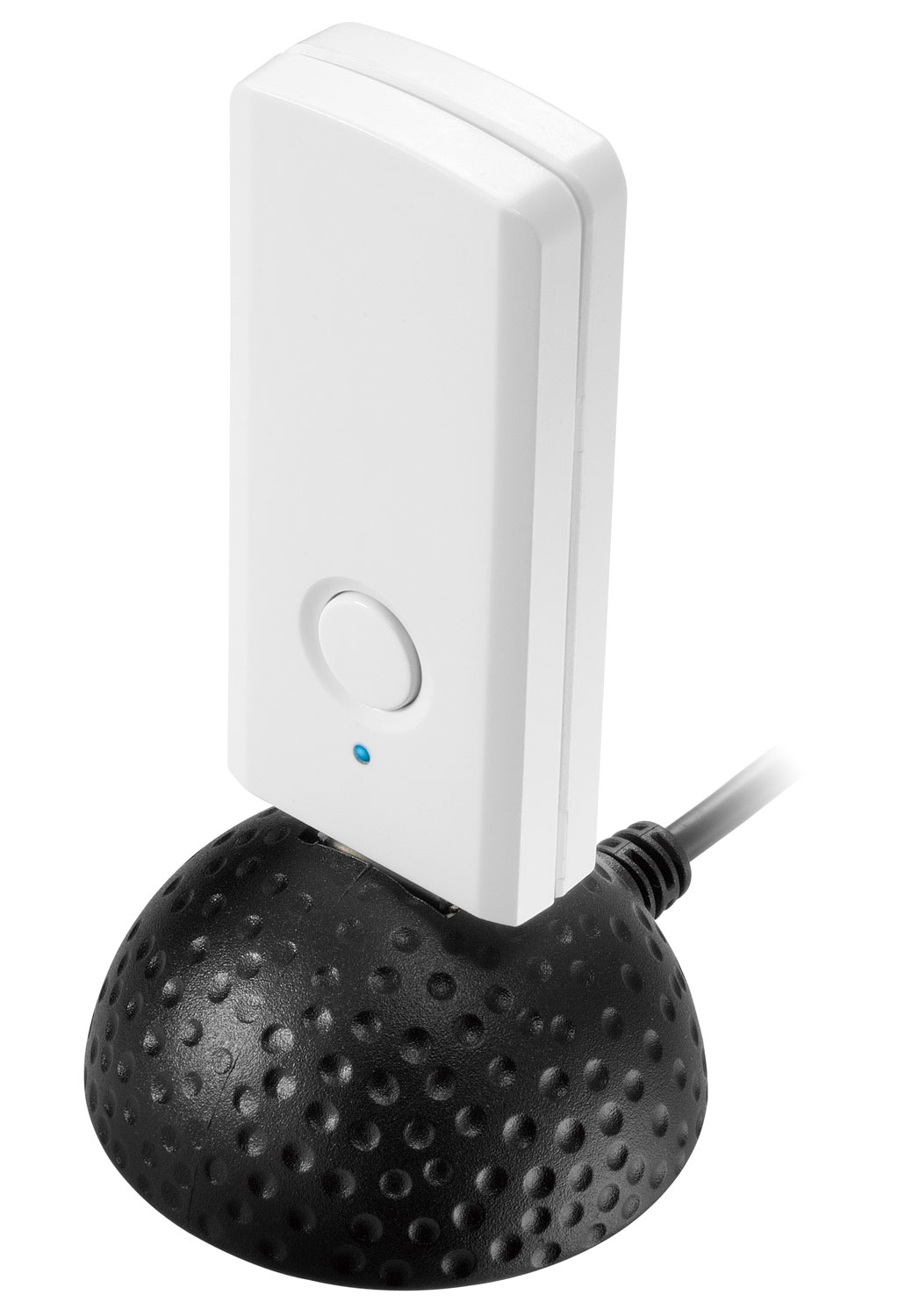

WHG-AGDN/US-X 本体とケーブル

※商品写真はイメージです。実際の外観とは異なる場合があります。
WHG-AGDN/US-X

「WHG-AGDN/US-X」は、CCX認証を取得したIEEE802.11n/a/b/g対応Wi-Fiアダプター「WHG-AGDN/US」と、スタンド型USB延長ケーブルのセット品です。
法人ユースで広く普及しているCisco社製アクセスポイントに対応。WEPからIEEE802.1x/EAP認証まで、柔軟かつ高度な暗号化にも対応しているため、企業内でも安心してお使いいただけます。
スタンド型USB延長ケーブルで子機の設置位置を調整でき、机などの障害物で電波感度が悪くなる問題を解決します。

※表示の数値は、本製品と同等の構成を持った機器との通信を行ったときの理論上の最大値であり、実際のデータ転送速度を示すものではありません。
※CCX認証取得しているのはWi-Fi子機のみです。

Cisco CompatibleロゴWHG-AGDN/USはCisco Compatible eXtensions version 5との互換性を検証されています。免責条項・全文は、http://developer.cisco.com/web/partner/customerinfo からご確認ください。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

添付品

主な添付品スタンド型USB延長ケーブル(2m)、サポートCD-ROM、かんたんセットアップガイド、必ずお読みください、「2.4GHz帯使用の無線機器について」シール

対応機種

対応機種USB 2.0またはUSB 1.1ポートを搭載した DOS/Vマシン
備考当社では、OADG加盟メーカのDOS/Vパソコンにて動作確認を行っております。
本製品はパソコンのUSBポートに直接接続してください(USBハブ、増設のUSBポートではご利用できません)。
省電力モード(スタンバイ、レジューム、ハイバネーション)はサポートしておりません。

対応OS

対応OS(日本語版のみ)Windows 7(32・64ビット)/Windows Vista(32・64ビット)/Windows XP

動作確認済みRADIUSサーバー

Radius ServerEAP-TLSEAP-TTLSPEAPLEAPEAP-FAST
MS-CHAP v2GTC MS-CHAP v2GTC
Microsoft Windows Server 2008 R2 Internet Authentication Service
Microsoft Windows Server 2008 Internet Authentication Service
Microsoft Windows Server 2003 R2 Internet Authentication Service
Microsoft Windows Server 2003 Internet Authentication Service
Microsoft Windows 2000 Server Internet Authentication Service○※1 ○※1
Cisco Systems Cisco Secure Access Control Server 4.x
Funk Oddysey Server
Soliton Net'Attest EPS ○※2 △※3 - -

○ 動作OK 、 - 非対応 、 × 動作NG

環境
検証OS:Windows Vista Service Pack 1 + クイックコネクトHG Extreme for Windows Vista
検証OS:Windows XP Service Pack 3 + クイックコネクトHG Extreme
検証アクセスポイント1:Cisco AIR-AP1131AG、Cisco AIR-AP1252AG
検証アクセスポイント2:I-O DATA WN-WAPG/A
認証局:Windows 2000 Server、 Windows Server 2003/2003 R2/2008/2008 R2内の認証局を利用
※LEAPは、Cisco Systems社のアクセスポイントのみ接続可能です。
※1 Windows Vistaの場合、OS標準の設定ツールからの設定を行って下さい。
※2 Anonymousでは動作しません。固定IDでの認証の設定が必要です。
※3 Windows XPのみ対応となります。

EAP対応リスト

EAPプロトコルトンネリングプロトコルWindows XP
クイックコネクトHG Extreme for Windows
Windows XP Wireless Zero ConfigurationWindows Vista/7
クイックコネクトHG Extreme for Windows Vista/7
Windows Vista/7
WLAN Service
EAP-TLSなし
PEAPMS-CHAP v2
GTC × ×
EAP-TLS × × × ×
LEAPなし × ×
EAP-TTLSCHAP × × ×
PAP × × ×
MS-CHAP v1 × × ×
MS-CHAP v2 × × ×
EAP-TLS × × × ×
EAP-FASTMS-CHAP v2 × ×
GTC × ×
EAP-TLS △※1 × △※1 ×
EAP-MD5なし × × × ×

※1 Single Sign On上でのサポートはございません。

仕様

無線規格IEEE802.11n(正式版)/a/g/b
通信周波数5GHz帯(W52/W53/W56)、2.4GHz帯
チャンネル5GHz帯:36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 100 / 104 / 108 / 112 / 116 / 120 / 124 / 128 / 132 / 136 / 140ch
2.4GHz帯:1~13ch
伝送方式IEEE802.11n/a/g:OFDM
IEEE802.11b:DS-SS
伝送速度(※1)IEEE802.11a/g:54Mbps(最大値)
IEEE802.11b:11Mbps(最大値)
IEEE802.11n:300Mbps(最大値)
伝送距離見通し:約300m ※環境条件により異なります。
無線LANセキュリティWEP(64/128 bit)、WPA-PSK(TKIP/AES)、WPA-EAP(TKIP/AES)、WPA2-PSK(AES)、WPA2-EAP(AES)、IEEE802.1xmode、CCKM
IEEE802.1X対応方式EAP-TLS,PEAP,EAP-TTLS,LEAP,EAP-FAST
アクセス方式インフラストラクチャ(Infrastructure)、アドホック(Ad hoc)
対応プロトコルTCP/IP(IPv4)
アンテナ内蔵アンテナ×2(送信×2、受信×2)
対応サプリカントクイックコネクトHG Extreme、Windows 7/ Vista WLAN Service
電源電圧規格DC5V±5% (USBバスパワー)
消費電流最大360mA
使用温度範囲0~40℃ (パソコンの動作する温度範囲であること)
使用湿度範囲10~85% (結露しないこと)
外形寸法

約30(W)×78(D)×12(H)mm

質量(本体のみ)

約20g

質量(梱包時)

約180g

保証期間3年間
各種取得規格Wi-Fi CERTIFIED™ n、WPS、CCX V4.0および5.0(※2)、電波法技術基準適合証明取得(TELEC)、VCCI classB
その他日本国外では使用できません。

※1 表示の数値は、本製品と同等の構成を持った機器との通信を行ったときの理論上の最大値であり、実際のデータ転送速度を示すものではありません。
※2 Cisco Compatible Extensions…Cisco製品との接続性を確認するための認定プログラム
