インターネットマンションで使用する。

各部屋間の通信は遮断しつつ、各部屋からのインターネット接続は可能とするには、以下内容を参考に設定してください。

設定例)
ポート1をルーターに接続するアップリンクポートとし、ポート2-16はインターネットへ接続したい各部屋を接続する場合。

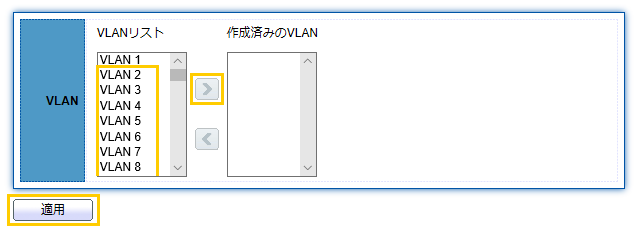

1.「VLAN」-「VLANを作成」でVLAN2-16を「VLANリスト」から「作成済みのVLAN」に移動し[適用]をクリックします。
/support/qanda/images/30210/01.png

2.「VLAN」-「ポート設定」でNo.1-16にチェックを入れ[編集]をクリックします。
/support/qanda/images/30210/02.png

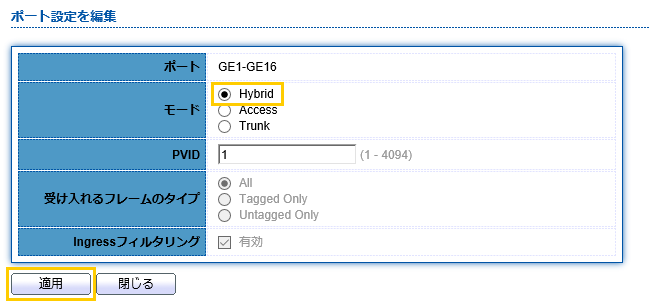

3. 「モード」を[Hybrid]にし[適用]をクリックします(PVIDは1のまま)。
/support/qanda/images/30210/03.png

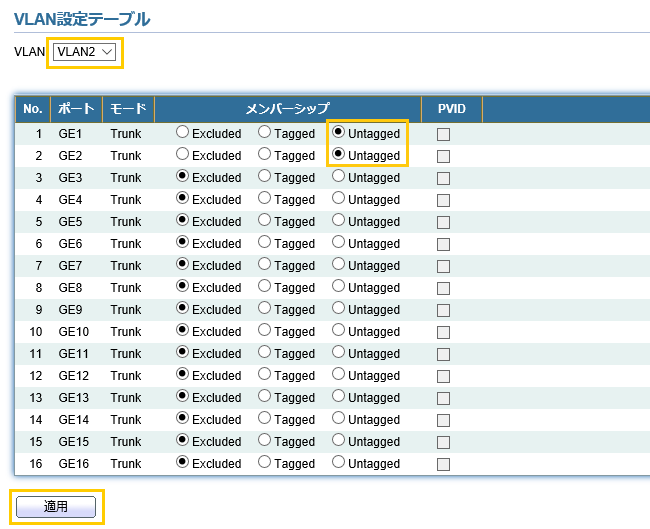

4.「VLAN」-「VLAN設定」で[VLAN2]を選び、No.1、2のメンバーシップを[Untagged]に設定し、[適用]をクリックします。
/support/qanda/images/30210/04.png

5.VLAN3はNo.1、3のメンバーシップを[Untagged]に、VLAN4はNo.1、4のメンバーシップを[Untagged]といったように、VLAN16まで同様に設定します。

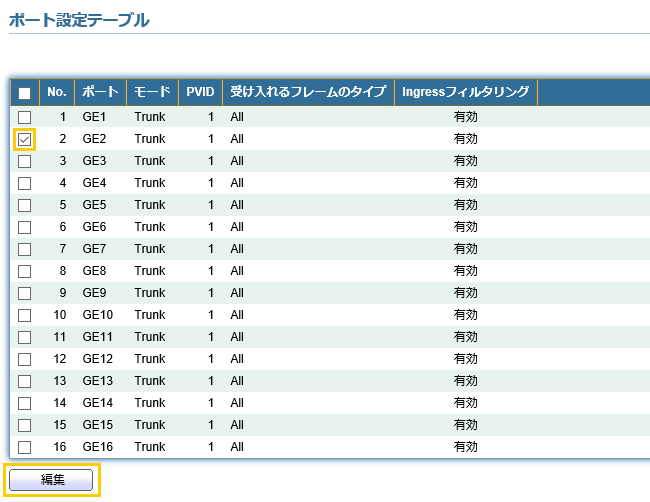

6.「VLAN」-「ポート設定」でNo.2にチェックを入れ[編集]をクリックします。
/support/qanda/images/30210/06.png

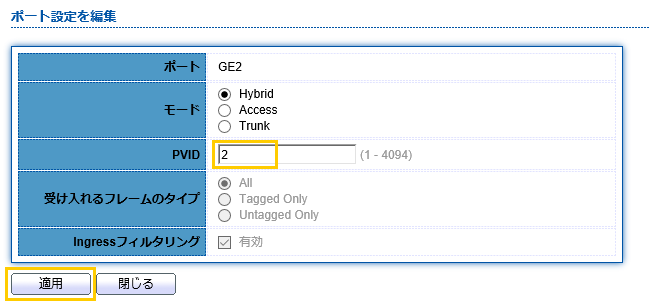

7. PVIDを[2]に変更し、[適用]をクリックします。
/support/qanda/images/30210/07.png

8.No.3はPVIDを[3]に、No.4はPVIDを[4]といったように、No.16まで同様に設定します。


以上で設定は完了です。

Q&A番号 30210
このQ&Aの対象製品 BSH-GP08 BSH-G08M BSH-G16M BSH-G24M BSH-GP08MB BSH-G08MB BSH-G16MB BSH-G24MB
