地上・BS・110度CSデジタル放送対応デジタルハイビジョンチューナー・レコーダーHVTR-BCTL　仕様

仕様書印刷
  • HVTR-BCTL　本体とリモコン
  • HVTR-BCTL　斜め
  • HVTR-BCTL　正面1
  • HVTR-BCTL　正面2
  • HVTR-BCTL　背面
  • HVTR-BCTL　リモコン
  • HVTR-BCTL　本体と添付品
  • パッケージ
画像

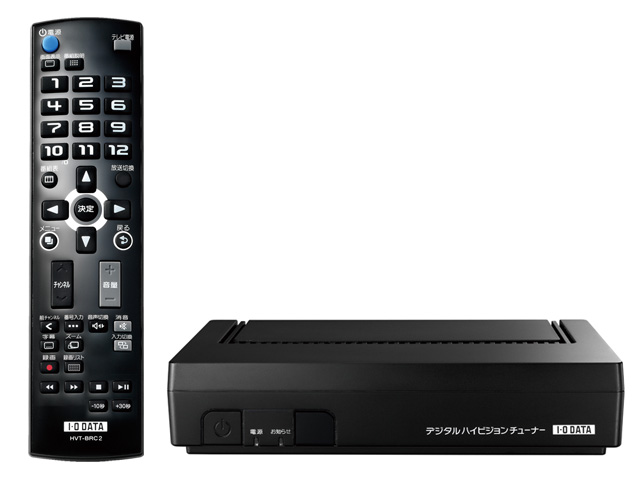

HVTR-BCTL　本体とリモコン

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

HVTR-BCTL 本製品は、「地上デジタル放送」「BSデジタル放送」「110度CSデジタル放送」を視聴＆録画できるデジタルハイビジョンチューナーです。
「地上デジタル放送」「BSデジタル放送」「110度CSデジタル放送」の視聴だけでなく、外付ハードディスクをつなぐことで、かんたんに番組を録画できます。
また録画中の番組の冒頭を見逃してしまった時に便利な「追っかけ再生」に対応。番組の録画を続けながら、録画中の番組を最初から視聴可能です。録画時間内であれば、視聴箇所を自由に選んで見ることもできます。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

テレビ 以下の映像・音声入力端子を搭載するアナログテレビ、またはデジタルテレビ
・映像：D端子（D1／D2／D3／D4）、S端子（S1／S2）、コンポジット端子（RCA端子）
・音声：音声端子（RCA端子）
・映像／音声：HDMI端子
※コンポジット端子で接続する場合を除き、別途ケーブルが必要です。
パソコン用ディスプレイ 以下の映像・音声入力端子を搭載するパソコン用ディスプレイ
・映像：アナログRGB端子（D-Sub 15ピン）、HDCP対応DVI-D端子
・音声：ステレオミニジャック
・映像／音声：HDMI端子
※別途ケーブルが必要です。
リモコン操作対応
テレビメーカー		 IODATA／AIWA／NEC／LG／オリオン／サムスン／三洋／JVC／シャープ／ソニー／東芝／パイオニア／パナソニック／日立／PHILIPS／富士通／FUNAI／三菱
※本製品のリモコンでテレビ本体の「電源ON／OFF」、「入力切換」、「音量調整」操作が可能です。機種によっては動作しない場合があります。
録画用ハードディスク 地デジチューナー（HVTRシリーズ）動作確認済み機器一覧
USB接続のハードディスクに録画ができます。

仕様

本体

チューナー機能 放送種類 地上デジタル BSデジタル 110度CSデジタル
受信チャンネル VHF 1ch～12ch
UHF 13ch～62ch
CATV C13ch～C63ch		 トランスポンダ BS1～BS23 トランスポンダ ND2～ND24
HD（ハイビジョン） ○
CATVパススルー ○
字幕放送 ○
EPG（電子番組表） ○
データ放送 ×
双方向サービス ×
地デジ難視対策衛星放送 ○
受信方式 地上デジタル放送方式（日本方式）／衛星デジタル放送方式（日本方式）
受信周波数 90～770MHz／1032～2071MHz
受信衛星 B-SATA3a、N-SAT-110
視聴／録画
予約可能件数		 100件
最大連続録画時間 24時間
アンテナ入力端子 75Ω Fタイプコネクター
視聴可能番組 公共放送／無料番組／有料番組（※1）
※データ放送は視聴できません。
※1 有料放送の視聴には、別途契約が必要です。
番組説明 視聴可能番組に対する番組説明
電子番組表（EPG） 週間番組表
番組予約 EPGによる視聴／録画予約
時刻指定による視聴／録画予約
予約一覧表示
対応動作モード メール機能、カード情報
接続端子 アンテナ入力端子（地上デジタル専用／BS・110度CSデジタル専用）
コンポジット映像出力端子
HDMI出力端子
D映像出力端子（D1／D2／D3／D4に対応）
音声出力端子（右／左）
S1／S2映像出力端子
アナログRGB（D-Sub 15ピン）
USBポート（Aコネクター：USBハードディスク※録画用、ファームアップデート用）
電源 AC100V 50Hz／60Hz（添付ACアダプター使用）
本体DC12V
消費電力 電源オン：9.6W（USBバスパワー／アンテナ電源供給なしの場合）
電源オフ（待機）：0.5W（録画予約が無い場合）
使用温度範囲 5～35℃
使用湿度範囲 20～80％（結露無きこと）
外形寸法 約236（W）×152（D）×53（H）mm（脚部含む／突起部含まず）
質量 約560g ※本体のみ
質量（梱包時） 約1.5kg
保証期間 1年保証
各種取得規格 VCCI Class B、電気用品安全法（ACアダプター）
注意事項 ・本製品は、地上デジタル＆BS・110度CSデジタル放送受信チューナーです。その他の放送の受信はできません。
・本製品は日本国内専用となります。海外では使用できません。
・本製品は、地上デジタル・BS・110度CSデジタルともに「データ放送」「双方向通信サービス」は非対応となります。
・ケーブルテレビ（CATV）をご利用の場合は、ケーブルテレビ会社からの配信方式がパススルー方式であれば、本機で地上デジタル放送をお楽しみいただけます。 配信方式についてはご契約のケーブルテレビ会社にお問い合わせください。
・5.1chマルチ・チャンネルには対応しておりません。2chステレオにダウンミックスされます。
・同梱のリモコンは複数のテレビメーカーに対応しておりますが、機種によりコントロールできない場合があります。
・地上デジタル放送の受信には、送信塔の方向に地上デジタル放送受信用アンテナを設置する必要があります。
・地上デジタル放送を視聴するには、地上デジタル放送に対応したUHFアンテナやブースター、混合器などが必要となる場合があります。
・BS・110度CSデジタル放送の受信には、衛星放送アンテナの設置が必要です。
・本製品を設置される地域（場所）が地上デジタル放送を視聴可能かどうかは、最寄りの電気販売店や「総務省地上デジタルテレビジョン放送受信相談センター」にお問い合わせください。
・放送波のエリア内であっても、建物や地形により電波が遮られる場合や電波の受信状況によっては、視聴いただけない場合もあります。
・録画した番組を再生するには録画時に使っていた本製品とハードディスクが必要です。　そのため、製品を交換した場合は、交換前の製品で録画された番組は再生できません。
・本製品が故障した場合はそれまでに録画した番組が再生できなくなります。
・録画データを保存したハードディスクが壊れた場合、それまでに録画した番組を再生できなくなります。
・本製品に複数のハードディスクを接続していると録画できません。録画時はハードディスクを１台のみ接続してください。
・録画・再生において発生するいかなる損害について、当社は一切の責任を負いかねます。

・録画時間の目安

放送の種類 ハードディスク容量
500GB 1TB 2TB 3TB
地上デジタルのハイビジョン放送 約81時間 約140時間 約280時間 約420時間
BS・110度CSデジタル放送 約59時間 約100時間 約200時間 約300時間
※ チャンネルや番組によって変動します。
※ 本製品のハードディスク情報で表示する「録画可能時間」は、BS・110度CSデジタル放送を録画した場合の時間を表示しております。

リモコン

外形寸法 約51（W）×199（H）×25（D）mm ※突起部含まず
質量 約90g
電源 単4形乾電池

アナログRGB端子付きパソコン用ディスプレイへの出力イメージ

●スクエア型ディスプレイの場合、ノーマルモードで使うことをおすすめします。

スクエア型ディスプレイの場合の出力イメージ図

●ワイドディスプレイの場合、ディスプレイのアスペクト比固定をOFFにしてワイドモードで使うことをおすすめします。

ワイドディスプレイの場合の出力イメージ図

添付品

主な添付品 専用リモコン、単4形乾電池（2本：リモコン動作確認用）、BS・CS・地上専用B-CASカード、ACアダプター、AVケーブル（1.5m）、B-CAS社ファーストステップガイド、取扱説明書3部（「必ずお読みください」「設置する／録画する」「リモコンについて／困ったときには」）保証書（取扱説明書に記載）

添付品集合写真

添付品集合写真
