地上・BS・110度CSデジタル放送対応ハイビジョンハードディスクレコーダーHVTRN-BCTL　仕様

仕様書印刷
  • HVTRN-BCTL　本体とリモコン
  • HVTRN-BCTL　斜め
  • HVTRN-BCTL　正面1
  • HVTRN-BCTL　正面2
  • HVTRN-BCTL　背面
  • HVTRN-BCTL　リモコン
  • パッケージ
画像

HVTRN-BCTL　本体とリモコン

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

HVTRN-BCTL 本製品は、「地上デジタル放送」「BSデジタル放送」「110度CSデジタル放送」を視聴＆録画できるハイビジョンハードディスクレコーダーです。
「地上デジタル放送」「BSデジタル放送」「110度CSデジタル放送」の視聴だけでなく、500GBのハードディスクを内蔵しており、かんたんに番組を録画できます。
また録画中の番組の冒頭を見逃してしまった時に便利な「追っかけ再生」に対応。番組の録画を続けながら、録画中の番組を最初から視聴可能です。録画時間内であれば、視聴箇所を自由に選んで見ることもできます。
お使いのパソコンに対応した周辺機器がわかる

※対応OSや仕様、動作環境等は予告なく変更する場合があります。※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

地上・BS・110度CSデジタル放送対応ハイビジョンハードディスクレコーダー

テレビ 以下の映像・音声入力端子を搭載するアナログテレビ、またはデジタルテレビ
・映像：D端子（D1／D2／D3／D4）、S端子（S1／S2）、コンポジット端子（RCA端子）
・音声：音声端子（RCA端子）
・映像／音声：HDMI端子
※コンポジット端子で接続する場合を除き、別途ケーブルが必要です。
パソコン用
ディスプレイ		 以下の映像・音声入力端子を搭載するパソコン用ディスプレイ
・映像：アナログRGB端子（D-Sub 15ピン）、HDCP対応DVI-D端子
・音声：ステレオミニジャック
・映像／音声：HDMI端子
※別途ケーブルが必要です。
リモコン操作対応
テレビメーカー		 IODATA／AIWA／NEC／LG／オリオン／サムスン／三洋／JVC／シャープ／ソニー／東芝／パイオニア／パナソニック／日立／PHILIPS／富士通／FUNAI／三菱
※本製品のリモコンでテレビ本体の「電源ON／OFF」、「入力切換」、「音量調整」操作が可能です。機種によっては動作しない場合があります。

仕様

地上・BS・110度CSデジタル放送対応ハイビジョンハードディスクレコーダー

チューナー機能 放送種類 地上デジタル BSデジタル 110度CSデジタル
受信チャンネル VHF 1ch～12ch
UHF 13ch～62ch
CATV C13ch～C63ch		 トランスポンダ BS1～BS23 トランスポンダ ND2～ND24(12ch)
※左旋円偏波には対応しておりません。
HD（ハイビジョン） ○
CATVパススルー ○
字幕放送 ○
EPG（電子番組表） ○
データ放送 ×
双方向サービス ×
地デジ難視対策衛星放送 ○
受信方式 地上デジタル放送方式（日本方式）／衛星デジタル放送方式（日本方式）
受信周波数 90～770MHz／1032～2071MHz
視聴／録画
予約可能件数		 100件
最大連続録画時間 24時間
アンテナ入力端子 75Ω Fタイプコネクター
視聴可能番組 公共放送／無料番組／有料番組（※1）
※データ放送は視聴できません。
※1 有料放送の視聴には、別途契約が必要です。
番組説明 視聴可能番組に対する番組説明
電子番組表（EPG） 週間番組表
番組予約 EPGによる視聴／録画予約
時刻指定による視聴／録画予約
予約一覧表示
対応動作モード メール機能、カード情報
接続端子 アンテナ入力端子（地上デジタル専用/BS・110度CSデジタル専用）
コンポジット映像出力端子
HDMI出力端子
D映像出力端子（D1／D2／D3／D4に対応）
音声出力端子（右／左）
S1／S2映像出力端子
アナログRGB（D-Sub 15ピン）
電源 AC100V 50Hz／60Hz（添付ACアダプター使用）
本体DC12V
消費電力 電源オン：12W
電源オフ（待機）：0.3W(録画予約が無い場合)
※アンテナ電源供給なしの場合
使用温度範囲 5～35℃
使用湿度範囲 20～80％（結露無きこと）
外形寸法 約236（W）×152（D）×53（H）mm（脚部含む／突起部含まず）
質量 約1.0kg
質量（梱包時） 約1.7kg
保証期間 1年保証
各種取得規格 VCCI Class B、電気用品安全法（ACアダプター）
注意事項 ●アンテナについて
・屋外にアンテナを設置する場合は、デジタル放送に対応したUHFアンテナが必要です。（13ch〜62ch）
・ケーブルテレビ（CATV）をご利用の場合は、ケーブルテレビ会社からの通信方式がパススルー方式であれば本機を使用できます。配信方式についてはご契約のケーブルテレビ会社にお問い合わせください。
・地上デジタル放送の受信には、送信搭の方向に地上デジタル放送受信用アンテナを設置する必要があります。
・CATVのBSデジタル放送は、CATV用に変換されているため受信できません。BS・110度CSデジタル放送の視聴には、別途BS・110度CSデジタル放送用アンテナをご用意ください。
・アンテナの受信感度が低い場合はアンテナを調整いただくか、デジタル放送対応のブースターで電波を増幅させてください。
・本製品を設置される地域（場所）が地上デジタル放送を視聴可能かどうかは、最寄りの電器販売店や総務省地上デジタルテレビジョン放送受信相談センターにお問い合わせください。
●地上・BS・110度CSデジタル放送について
・本製品が故障した場合は、それまでに録画した番組が再生できなくなります。
・録画した番組のデータ放送は表示できません。
・地上デジタル放送とBS・110度CSデジタル放送の同時視聴・録画には対応しておりません。
・地上デジタル放送に対応したUHFアンテナやブースター、混合器などが必要となる場合があります。
・5.1chマルチ・チャンネルには対応しておりません。2chステレオにダウンミックスされます。
・放送局側よりダビング10に非対応として放送される番組においては、録画を行えない場合があります。
●注意事項
・本製品は地上デジタル・BSデジタル・110度CSデジタル共に日本国内専用となります。海外では使用できません。
・本製品で記録した映像、音声を個人の鑑賞以外の目的で使用しないでください。
・本製品は多チャンネル同時視聴はできません。

・ハードディスク容量（500GB）の録画時間の目安

放送の種類 録画時間の目安
地上デジタルハイビジョン（HDレート／13.7Mbps） 約81時間
BS・110度CSデジタルハイビジョン（HDレート／19Mbps) 約59時間
※本製品のハードディスク情報で表示する「録画可能時間」は、BSデジタル放送を録画した場合の時間を表示しております。
※上記は目安であり、放送のレートや設定条件によって変わります。

リモコン

外形寸法 約51（W）×199（H）×26（D）mm
質量 約85g
電源 単4形乾電池

本製品で視聴可能なデジタル放送

地上デジタル ○全チャンネル
BSデジタル 無料 有料
公共放送
（NHK BSデジタル）		 無料放送
（民間放送）		 有料放送（WOWOW、スター・チャンネルなど）
○（※1） ○ ○（※2）
110度CSデジタル
（スカパー！e2）		 ○（※2）

※1 衛星放送契約を行ってください。
※2 有料放送加入契約が必要です。

アナログRGB端子付きパソコン用ディスプレイへの出力イメージ

●スクエア型ディスプレイの場合、ノーマルモードで使うことをおすすめします。

スクエア型ディスプレイの場合の出力イメージ図

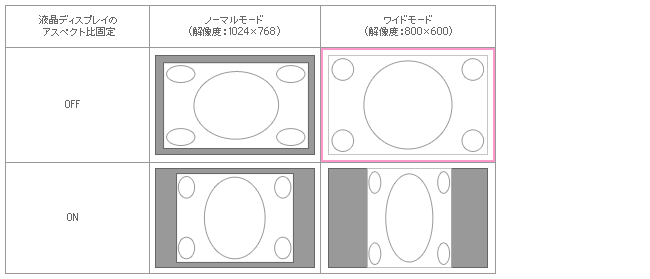

●ワイドディスプレイの場合、ディスプレイのアスペクト比固定をOFFにしてワイドモードで使うことをおすすめします。

ワイドディスプレイの場合の出力イメージ図

添付品

主な添付品 専用リモコン、単4形乾電池（2本：リモコン動作確認用）、BS・CS・地上専用B-CASカード、ACアダプター、AVケーブル（1.5m）、B-CAS社ファーストステップガイド、取扱説明書（「設置ガイド」「テレビを見よう」「録画しよう」「必ずお読みください」「はじめにお読みください」）保証書（「必ずお読みください」に記載）
