RS-232C 2ポート拡張インターフェイスボード(PCI Expressバス/ロープロファイルPCI Express両対応)RSA-EXP/P2R 仕様

仕様書印刷
画像

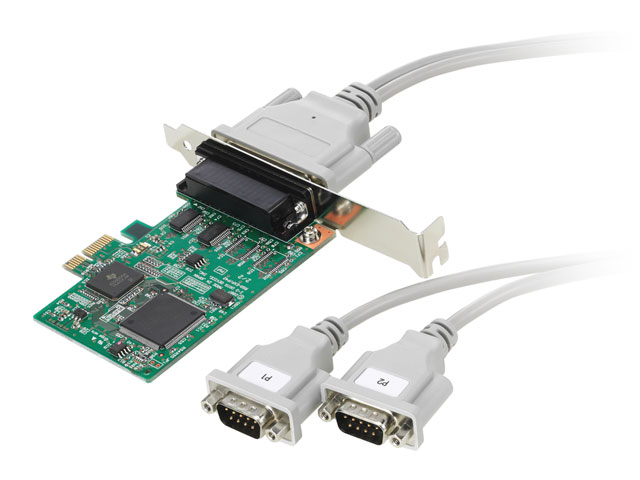

製品(斜め)

※商品写真はイメージです。実際の外観とは異なる場合があります。
RSA-EXP/P2R 「RSA-EXPシリーズ」は、PCI ExpressバスからRS-232Cポートを増設できるインターフェイスボードです。シリアル機器を組み合わせたシステムを構築する際に、2枚・計4ポートまで、シリアル機器を接続することができます。また、添付のロープロファイルスロット金具を使用することで、省スペースパソコンのPCI Expressスロットにもお使いいただけます。

RS-232C Accelerator for PCI Express / Port 2

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

添付品

添付品

専用ケーブル(50cm)/交換用ロープロファイルスロット金具/サポートソフトCD-ROM/取扱説明書/保証書


対応機種

対応機種 PCI Express×1 スロットを搭載したDOS/V マシン

対応OS

対応OS
(日本語版のみ)
Windows 10 ※1、2
Windows 8.1 ※1
Windows 8※1
Windows 7
Windows Vista(32ビット版)
Windows XP
Windows XP Professional x64 Edition
Windows 2000 Professional
Windows 2000 Server
Windows Server 2003 Standard Edition
Windows Server 2003 R2 Standard Edition
Windows Server 2003 Standard x64 Edition
Windows Server 2003 R2 Standard x64 Edition
Windows Server 2008 Standard Edition※1、3
Windows Server 2008 R2 Standard Edition(64ビット版)※1、3
Windows Server 2012 Standard(64ビット版)※1、3
Windows Server 2012 R2 Standard(64ビット版)※1、3
Windows Server 2016 Standard
備考 ※1 サポートライブラリより、最新のサポートソフトをダウンロードしてご利用ください。
※2 本商品を接続しパソコンを起動した後、あらためてパソコンの再起動をおこなってください。(シャットダウンした後に起動するのではなく、必ず[再起動]ボタンを押して再起動をおこなってください。)
※3 64ビット版は「x64」のみ対応。

仕様

型番 RSA-EXP/P2R
コントローラ EXAR社製 XR17D154CV-F
FIFOバッファ 64バイト×2(送信、受信)×2ポート
ケーブルコネクタ D-sub 44pin(基板接続部)凸
D-sub 9pin凸×2
ポート数 2ポート
インターフェイス仕様 PCI Express x1
通信速度 最大921.6Kbps
使用IRQ 1
電源電圧 DC 3.3V
消費電力 最大0.91W
基板寸法 約90.0(W)×68.9(H)mm (スロット金具含まず)
質量 約55g (ケーブル含まず)
質量(梱包時) 約330g
使用温度範囲 0~40℃
使用湿度範囲 20~80% (結露無きこと)
各種取得規格 VCCI Class B
保証期間 1年保証
注意事項
接続するRS-232C機器が以下の条件のものではご使用できない場合があります。
 ・ 16ビットアプリケーション制御されている場合
 ・ I/Oポートを直接制御している場合
省電力機能(サスペンド、スタンバイ、休止状態など)には対応していません。
