RS-232C 4ポート拡張インターフェイスボードRSA-PCI2/P4シリーズ　仕様

仕様書印刷
  • 製品（正面）
  • パッケージ（正面）
画像

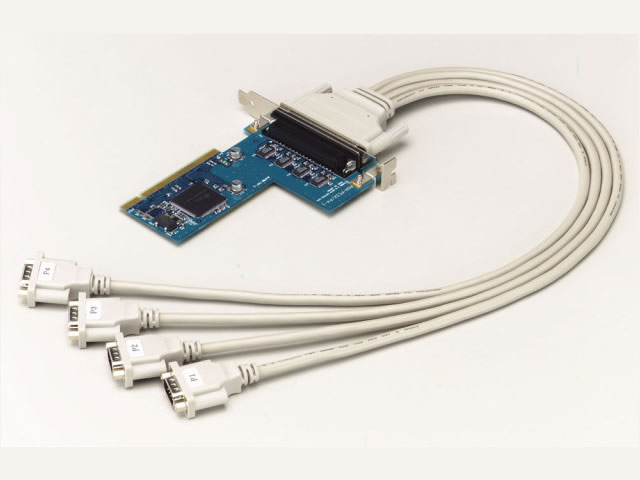

製品（正面）

※商品写真はイメージです。実際の外観とは異なる場合があります。
RSA-PCI2/P4シリーズ 「RSA- PCI2/P4シリーズ」はRS-232Cポートを4ポート装備した、PCIバス専用のRS-232C拡張インターフェイスボードです。1枚のボードに4ポートのシリアルポートを装備。最大2枚計8ポートまで増設できるので、RS-232Cを使用した専用システムやRASサーバの構築に最適です。

RS-232C Accelerator　for PCIrev.2 / Port4(RoHS)

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

添付品

添付品 専用ケーブル（約50cm）、サポートソフト（CD-ROM） 、取扱説明書、保証書

対応機種

対応機種 CPU Pentium 166MHz以上（Pentium 200MHz以上奨励）で、PCI Ver 2.1以降のバスを搭載したDOS/Vマシン

対応OS

対応OS
（日本語版のみ）		 Windows XP Professional Edition／Windows XP Home Edition／Windows 2000 professional／Windows Me／Windows 98 Second Edition／Windows 98／Windows NT 4.0／Windows 95／Windows 7（32ビット）／Windows Vista（32ビット）／Windows Server 2003, Standard Edition ／Windows Server 2003, Standard x64 Edition ／ Windows 2000 Server ／Windows XP Professional x64 Edition

仕様

コントローラ OxfordSemiconductor社製 OX16PCI954
FIFOバッファ 128バイト×2（IN,OUT）×4（ポート）
ケーブルコネクタ D-sub 37ピン凸 （基板接続部）⇔D-sub 9ピン凸（RS-232C）×4
ケーブル長 約50cm
ポート数 4ポート
電源電圧 5V±5％
消費電流 160mA（MAX）
基盤寸法 119.91（W）×96.68（H）mm（スロットカバー含まず）
質量 約68.0g（ケーブル含まず）
質量（梱包時） 約518.0g
使用IRQ 2
接続バス形態 PCI
通信速度 （通信時） 最大921.6kbps
バッファ容量 各ポート 送信128バイト/受信128バイト
コネクタ形状 RS-232C（9ピン）
インターフェイス PCI Ver2.1
使用温度範囲（℃） 0～55
使用湿度範囲（％） 20～80
保証期間 1年保証
各種取得規格 VCCI Class B

※接続するRS-232C機器が以下の条件のものではご使用できない場合があります。
・ 16ビットアプリケーション制御されている場合
・ I/Oポートを直接制御している場合

※省電力機能（サスペンド、スタンバイ、休止状態など）には対応していません。
