EEE技術採用1000BASE-T（Gigabit Ethernet）対応 スイッチングハブ（16ポート）ETG-ESH16NA　仕様

仕様書印刷
  • ETG-ESH16NA　斜め
  • ETG-ESH16NA　背面
  • パッケージ
画像

ETG-ESH16NA　斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

ETG-ESH16NA 「ETG-ESH16NA」は、は、1000BASE-T／100BASE-TX／10BASE-T対応の16ポートスイッチングハブ。リンクダウン検知、リンク速度検知、ケーブル長感知による節電機能に加えてEEE技術を採用し、リンク中もデータが流れていない（アイドル）時は、自動で消費電力をカットする各種省エネ機能に対応した「がっちり節電」モデルです。
また、ループ検知機能も搭載。LEDでネットワークループの発生と、発生ポートが確認できるためスムーズにネットワークループを解消できます。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

仕様

Ethernet規格 IEEE802.3ab（1000BASE-T）／IEEE802.3u（100BASE-TX）／IEEE802.3（10BASE-T）
※全ポート「Auto MDI/MDI-X」「オートネゴシエーション」対応
通信方式 CSMA／CD、全二重／半二重
伝送符号 1000BASE-T：8B1Q4
100BASE-TX：4B/5B+MLT-3
10BASE-T：マンチェスタ符号
スイッチ機能 スイッチ機能有り（全ポート）
スイッチング方式 ストア＆フォワード
フロー制御 IEEE802.3ｘ（Full-duplex動作時）／BackPressure（Half-duplex動作時）
MACアドレステーブル 8192エントリ（エージングタイム：300秒）
スイッチングファブリック 32Gbps
最大パケット転送レート 1000BASE-T：1,488,095pps
100BASE-TX：148,810pps
10BASE-T：14,881pps
バッファ容量 256kbytes
ジャンボフレーム 9216bytes
表示LED 電源、LINK／ACT、ループ検知
LANポート RJ-45×16ポート
その他機能 EAPOL（IEEE802.1X）フレーム透過、BPDUフレーム透過、ループ検知機能搭載
外形寸法 約280（W）×180（D）×44（H）mm（突起部含まず）

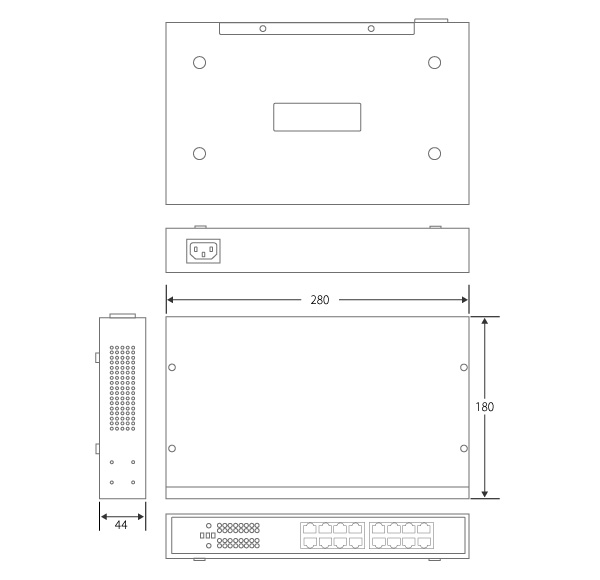

外形寸法図
外形寸法図
質量（本体のみ） 約1560g
質量（梱包時） 約2300g
電源電圧定格 電池内蔵／AC100V、50／60Hz
消費電力 最大8.4W
使用温度範囲 0～40℃
使用湿度範囲 10～90％（結露しないこと）
保証期間 1年保証
各種取得規格・法規制 VCCI Class A、電気用品安全法（PSE）※電源コード

省エネ法表示事項（※1）

型番 ETG-ESH16NA
区分名 D
エネルギー消費効率
（W／Gbps）（※2）		 0.5
最大実行伝送速度
（Gbps）（※3）		 16
測定時のポート速度とポート数 1Gbps：16ポート
※1 省エネ法（エネルギーの使用の合理化に関する法律）に基づく表示事項です。
※2 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
※3 最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1518バイトの時における最大の実効伝送速度です。

添付品

主な添付品 必ずお読みください（保証書付き）、ACケーブル、ゴム足（4個）、ラックマウントアダプター（2個）、ラックマウントアダプター取り付けネジ（8個）
