ポートVLAN対応 16ポート ギガビットレイヤ－2スイッチングハブETG2-SHV16N　仕様

仕様書印刷

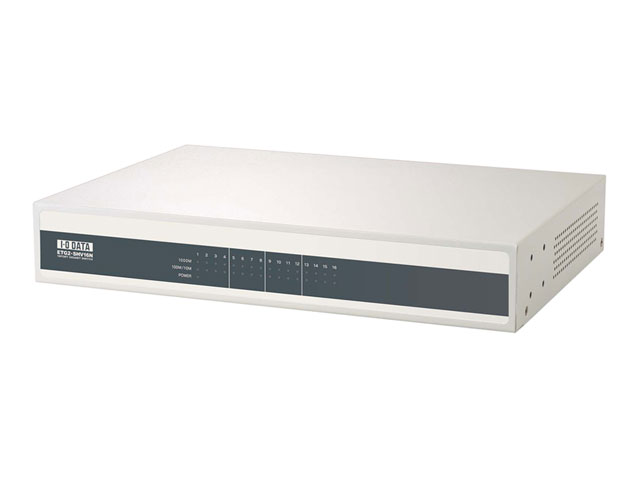

  • ETG2-SHV16N 製品 斜め前
  • ETG2-SHV16N パッケージ
画像

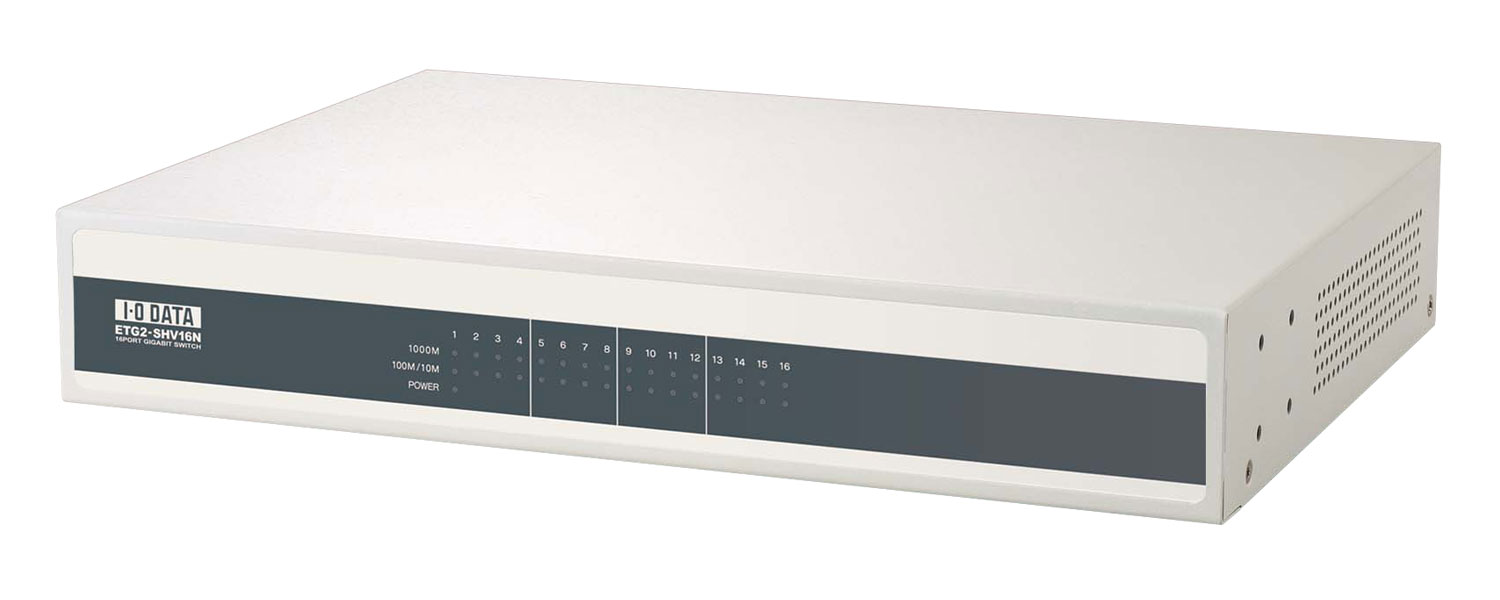

ETG2-SHV16N 製品 斜め前

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

ETG2-SHV16N 「ETG2-SHV16N」はネットワークの構成を柔軟に変更可能なVLANに対応したギガビットスイッチングハブです。1台のスイッチングハブを自由に分割できるので、複数部門での共用が可能。またマルチプルVLAN をサポートしているので、セキュリティーを必要とするネットワークにも最適です。19インチラックマウントに対応、放熱性と耐久性に優れたメタルボディを採用しています。

Ethernet Products Gigabit 2nd Model- Switching Hub VLAN 16 ports built-in power unit

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

仕様

LANポート IEEE802.3ab (1000BASE-T)
IEEE802.3u (100BASE-TX)
IEEE802.3 (10BASE-T)
※ 全ポート「Auto MDI/MDI-X」、「オートネゴシエーション」対応。
通信方式 CSMA/CD、全二重/半二重
伝送符号 1000BASE-T:8B1Q4
100BASE-TX:4B/5B+MLT-3
10BASE-T:マンチェスタ符号
SNMP対応 「MIB-II」や「IEEE802.11MIB」のSNMP仕様に準拠し、市販のSNMPマネージャーを使った監視が可能です。
「SNMPトラップ送信機能」をサポート。トラップ(Trap)と呼ばれるイベント通知機能により、SNMPマネージャーは定期的に本製品の状態変化を検知できます。
スイッチ機能 スイッチ機能あり(全ポート)
スイッチング方式 ストア＆フォワード
フロー制御 IEEE802.3x(Full-duplex)/BackPressure(Half-duplex)
MACアドレステーブル 8192エントリ(エージングタイム 300秒)
バッファ容量 340kbytes
ジャンボフレーム 最大サイズ 9216バイト
VLAN ポートベースVLAN、マルチプルVLAN
その他機能 ファームウェアアップデート機能、SNMP機能、EAPOL（IEEE802.1X）フレーム透過、BPDUフレーム透過
＜サポート対象外機能＞
Aggregation機能、ポートミラーリング機能、QoS機能、帯域制限機能、
ETG2-SHV16Nシリーズ検索管理機能
表示LED POWER×1、1000M×16、100M/10M×16
コネクタ RJ-45×16
ケーブル仕様 最長100m

1000BASE-T
100BASE-TX
10BASE-T

   （カテゴリ5E以上のUTPまたはSTPケーブル）
（カテゴリ5以上のUTPまたはSTPケーブル）
（カテゴリ3以上のUTPまたはSTPケーブル）
外形寸法 約265(W)×184(D)×44(H)mm
質量(本体のみ) 約1.5kg
質量(梱包時) 約2.2kg

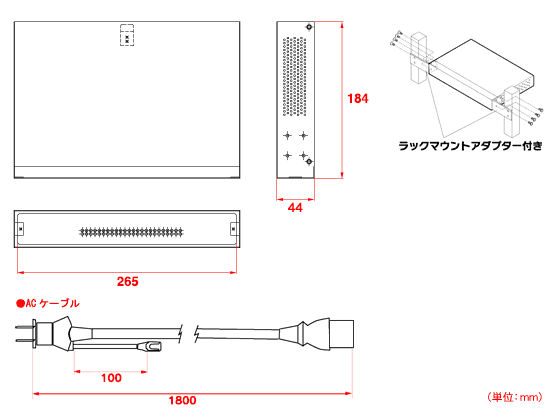

外形寸法図(本体)
電源 電源内蔵 (ACアダプター不要)
電源電圧定格 AC 100V (50/60Hz)
消費電力 最大21.6W
使用温度範囲 0～40℃
使用湿度範囲 10～85％ (結露しないこと)
保証期間 1年保証
各種取得規格・法規制 VCCI Class A、電気用品安全法（PSE）
その他 日本国外では使用できません。

<ご注意>
Windowsでの設定には、Internet Explorer 6.0以降が必要です
ETG-US2とは1000BASE-Tで使用することはできません。

省エネ法表示事項 ※1

区分名 C
エネルギー消費効率（W/Gbps）※2 1.1
最大実行伝送速度（Gbps）※3 16
測定時のポート速度とポート数 1Gbps：16ポート

※1 省エネ法（エネルギーの使用の合理化に関する法律）に基づく表示事項です。

※2 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。

※3 最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1518バイトの時における最大の実効伝送速度です。

添付品

主な添付品 電源ケーブル／ゴム足／19インチラックマウントキット一式／必ずお読みください
