100BASE-TX/10BASE-Te対応 5ポート レイヤー2スイッチングハブETX-ESH05Cシリーズ 仕様

仕様書印刷

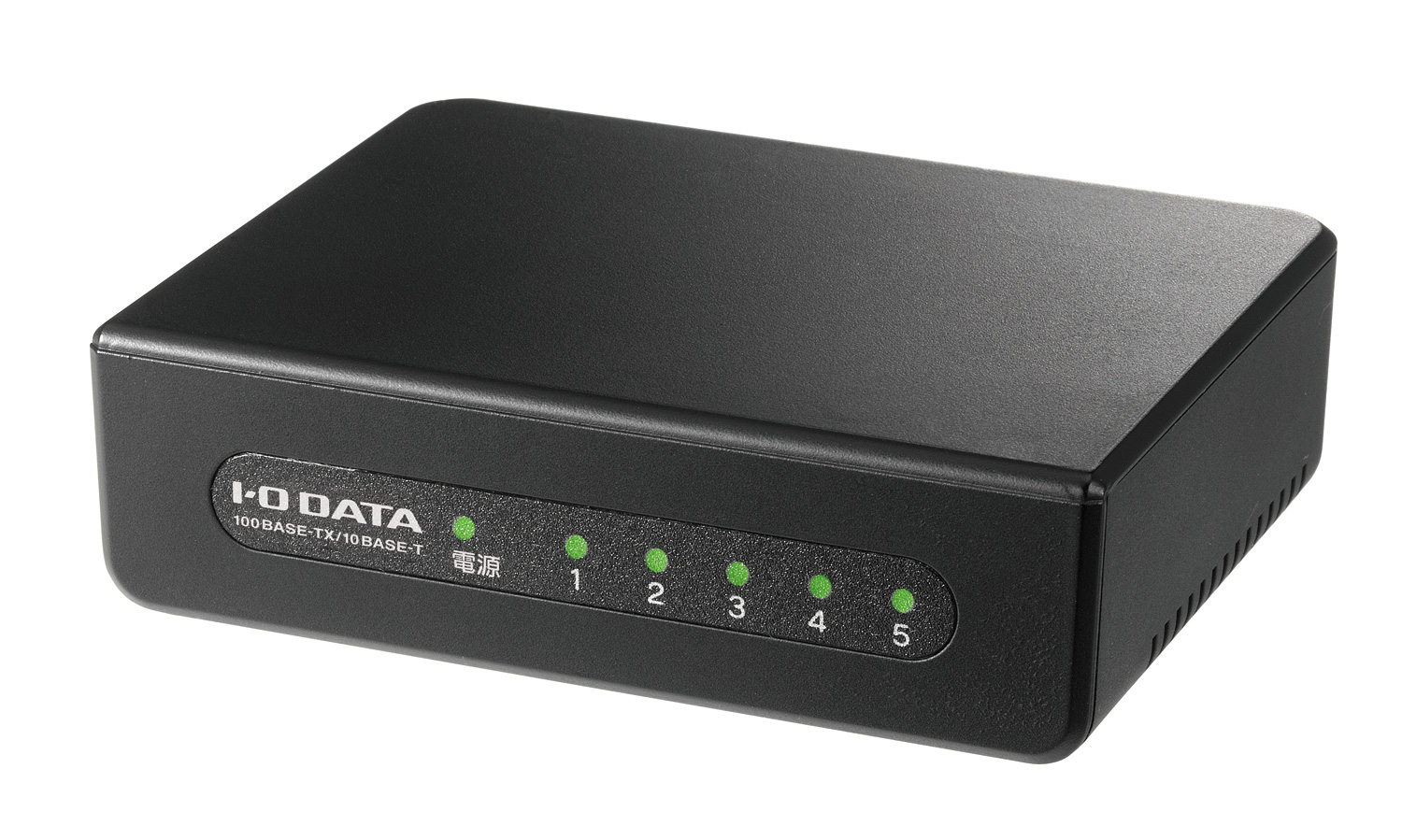

ETX-ESH05KC 斜め

ETX-ESH05C 斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

ETX-ESH05KC 斜め
ETX-ESH05WC 斜め
ETX-ESH05Cシリーズ

「ETX-ESH05Cシリーズ」は、100BASE-TX/10BASE-Te(※1)対応の5ポートスイッチングハブです。ポートの使用状況にあわせて、電力を自動調節する省電力機能を搭載。昼夜でパソコン使用状況が大きく変わるオフィスや、時間帯によってはパソコンがほとんど使われることのない一般のご家庭などで、電力を節約することができます。
ご利用にあたり設定は不要で、LANケーブルを挿すだけでご利用いただけます。ファンレス静音設計で手のひらに収まるコンパクトモデルですので、ちょっとポートが足りないという時に最適なモデルです。
※1 10BASE-Tとの通信が可能です。カテゴリー5以上のLANケーブルをご利用ください。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

仕様

Ethernet 規格 IEEE802.3u(100BASE-TX)
IEEE802.3az(10BASE-Te)※1
※1 10BASE-Tとの通信が可能です。カテゴリー5以上のLANケーブルをご利用ください。
※ 全ポート「Auto MDI/MDI-X」、「オートネゴシエーション」対応
LANポート RJ-45×5
通信方式 CSMA/CD、全二重/半二重
伝送符号 100BASE-TX:4B/5B+MLT-3
10BASE-Te:マンチェスタ符号
スイッチ機能 スイッチ機能有り(全ポート)
スイッチング方式 ストア&フォワード
フロー制御 IEEE802.3x(Full-duplex 動作時)/Back Pressure(Half-duplex 動作時)
MACアドレステーブル 2048エントリ(エージングタイム 300秒)
スイッチングファブリック 1Gbps
最大パケット転送レート 100BASE-TX:148,810pps
10BASE-Te:14,881pps
バッファ容量 48kbytes
表示LED Link/Act、電源
その他機能 EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過
対応LANケーブル 100BASE-TX通信時:カテゴリー5以上のUTPまたはSTPケーブル
10BASE-T通信時:カテゴリー3以上のUTPまたはSTPケーブル
外形寸法 約89(W)×66(D)×25(H)mm
質量(本体のみ) 約85g
質量(梱包時) 約210g
電源 AC100V 50/60Hz
消費電力 1.4W(Typ)
交流電源源流 31mA
交流電源皮相電力 3.1VA
発熱量 5.0kJ/h、1.2kcal/h
使用温度範囲 0~40℃
使用湿度範囲 10~85%(結露しないこと)
保証期間 1年保証
各種取得規格・法規制 VCCI Class B、電気用品安全法(ACアダプター)、RoHS指令準拠(10物質)

省エネ法表示事項 ※1

型番 ETX-ESH05KC ETX-ESH05WC
区分名 D
エネルギー消費効率(W/Gbps)※2 2.7
最大実行伝送速度(Gbps)※3 0.5
測定時のポート速度とポート数 100Mbps:5ポート

※1 省エネ法(エネルギーの使用の合理化に関する法律)に基づく表示事項です。

※2 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。

※3 最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1518バイトの時における最大の実効伝送速度です。

外形寸法図(本体)

外形寸法図(本体)

添付品

主な添付品 ACアダプター/取扱説明書
