PLC(高速電力線通信)アダプターPLC-ET/Mシリーズ　仕様

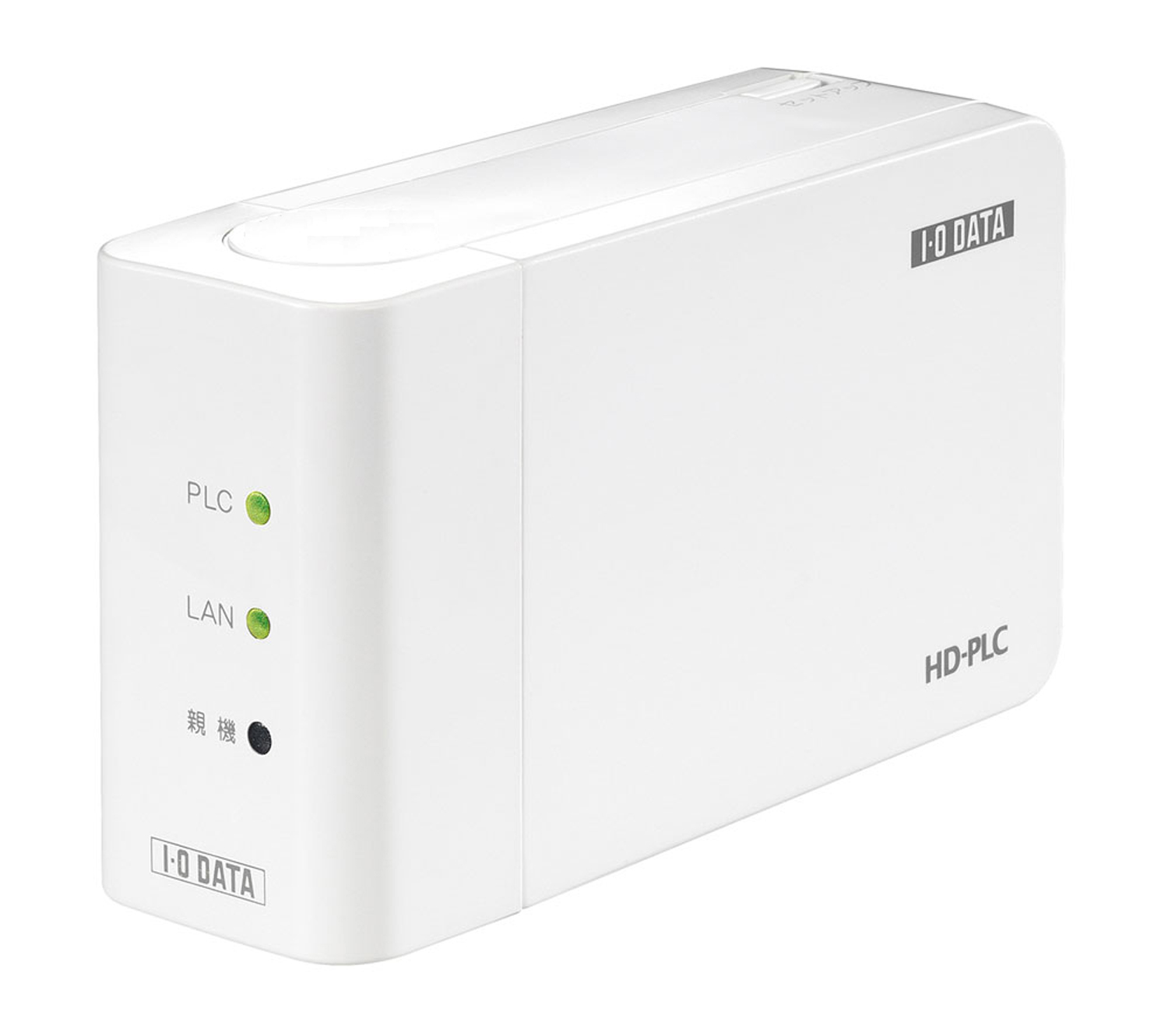

PLC-ET/M-S (親機＆子機セットモデル) 製品斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

高解像度写真ダウンロード

高解像度写真ダウンロード

コンセントに挿すだけで快適ホームネットワークを実現!! PLC(高速電力線通信)アダプター

PLCとは、既に家中に張り巡らされている電力線(屋内電気配線)を利用してネットワークを構築する新しい通信技術です。「PLC-ET/Mシリーズ」をご家庭のコンセントに挿すだけでネットワーク環境を手軽に構築できます。
従来の無線LANにおける「電波受信の状態が心配･･･」「セキュリティが心配･･･、設定が面倒･･･」、有線LANにおける「ケーブルの配線が面倒･･･」といった導入時の不安を、PLCアダプターがすべて解決！PLCアダプターなら、コンセントを利用した快適ネットワークを実現できます。

Power Line Communication - EThernet / M Series (- Set)

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

添付品

添付品	PLC-ET/M-S	PLC-ET/M
	PLCアダプター2台(親機＋子機登録済み) 親機シール電源ケーブル(約50cm) 2本取扱説明書セットアップガイド手動設定ガイド	PLCアダプター1台(子機のみ) 電源ケーブル(約50cm) 1本取扱説明書セットアップガイド手動設定ガイド
	※ LANケーブルは添付されておりません。

仕様

PLCインターフェース

規格

「HD-PLC」方式

PLCネットワークに接続できるPLCアダプターの台数^※1

最大16台(推奨値)
(親機1台に対し、子機最大15台)

周波数範囲

4MHz～28MHz

通信方式

Wavelet OFDM方式

通信速度(PHYレート)

最大190 Mbps^※2(理論値)

アクセス方式

CSMA/CA

エラー訂正方式

符号化：畳み込み符号とリードソロモンの連接符号
復号化：ビタビ復号およびリードソロモン復号

セキュリティ

AES 128 ビット暗号化

通信距離

屋内150 m^※3

※1:	PLCアダプターの増設が多いほど、PLCアダプターの性能に影響を与えます。
※2:	表示の数値は、本製品方式の理論上の最大値であり、実際のデータ転送速度を示すものではありません。
※3:	通信距離は使用環境によって変化します。

LANインターフェース

物理インターフェース

IEEE 802.3(10BASE-T)、IEEE 802.3u(100BASE-TX)、MDI/MDI-X自動検知有

対応プロトコル

TCP/IP/UDP/HTTP(IPv4/IPv6)

アクセス方式

CSMA/CD

PLCアダプターに接続できるネットワーク機器の台数^※1

親機、子機それぞれに最大8台^※2(推奨値)

※1:	PLCアダプターに接続するネットワーク機器の台数が多いほど、PLCアダプターの性能に影響を与えます。
※2:	接続にはハブ(弊社製 ETXシリーズなど)を利用してください。

ユーザーインターフェース

ランプ表示

PLCランプ(緑／赤)、LANランプ(緑／オレンジ)、親機ランプ(緑)

スイッチ・ボタン

モード切替スイッチ(親機／子機)、セットアップボタン、設定初期化ボタン

その他

外形寸法

約121(W)×40(D)×70(H)mm

質量

約240g (本体のみ)

質量(梱包時)

PLC-ET/M-S	：約800g
PLC-ET/M	：約540g

電源電圧定格

AC100V、50/60Hz

消費電力

最大4W

使用温度範囲

0～40℃

使用湿度範囲

20～85％ (結露なきこと)

保証期間

1年保証

環境への配慮

RoHS指令準拠

※本製品は屋外での使用は禁止されております。
※本製品は日本国内仕様です。本製品を日本国外で使用された場合、弊社は一切の責任を負いかねます。
また、弊社は本製品に関し、日本国外への技術サポート、およびアフターサービス等を行なっておりませんので、あらかじめご了承ください。
※本製品は、外国為替および外国貿易法に定める規制対象貨物（または技術）に該当します。本製品を日本国外へ持ち出す場合は、同法に基づく輸出許可など必要な手続きをお取り下さい。
※手術室、集中治療室などの電源コンセントには接続しないでください。
本製品の高周波信号が、医療電気機器に影響を及ぼすことがあり、誤動作による事故の原因となることがあります。
※本製品の使用により、近傍の無線設備に継続的かつ重大な妨害が発生する時は、妨害を除去する必要な措置を命じられることがあります。
※PLC機能を停止させる時は、すべてのPLCアダプターをコンセントから取り外してください。電源を入れたままではPLC機能は停止できません。
※本製品をご使用になる場合は、電源タップなどを使用せずに、壁のコンセントへ直接挿し込むことをおすすめします。
※本製品をバックアップ電源装置(無停電電源装置[UPS]など)に接続することは避けてください。
※本製品を雷サージ対応、またはノイズフィルター付き電源タップに接続しての使用はできません。
※電化製品には電気ノイズを発生するものがあり、電気ノイズが電力線を通ると、PLCアダプターの性能、通信速度に影響を与えることがあります。
電気ノイズが発生しやすい電化製品にはノイズフィルターを付けることをおすすめします。
電気ノイズが発生しやすい電化製品は以下のものがあります。
調光機能付き照明器具やタッチランプなど、充電器(携帯電話機の充電器を含む)、ヘアドライヤー、掃除機、電気ドリル、「HD-PLC」方式を使用していないPLC製品、他の無線設備。
※「HD-PLC」および「HD-PLC」マークは、パナソニック株式会社の日本、その他の国における登録商標または商標です。
